Установка для бетонування набивних паль

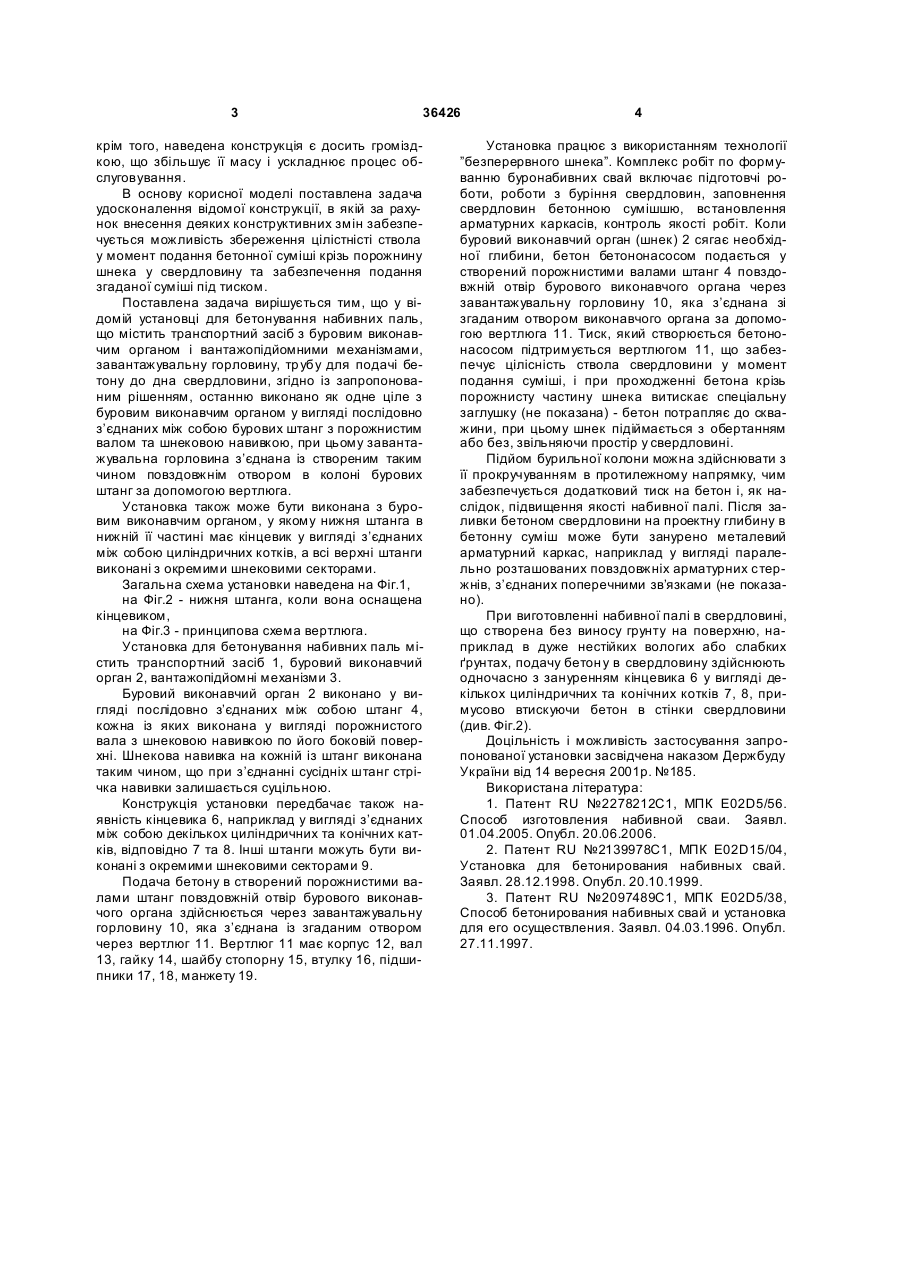

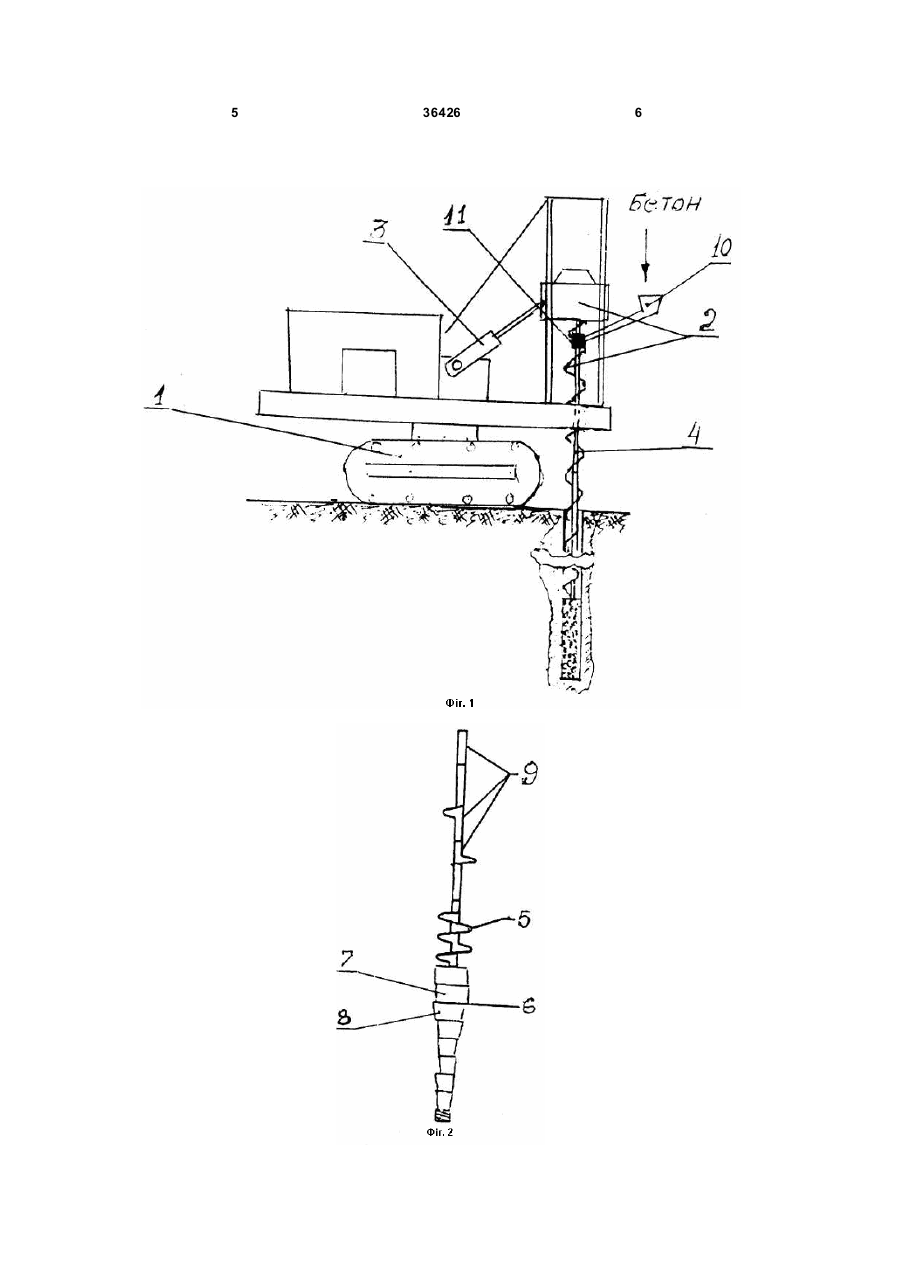

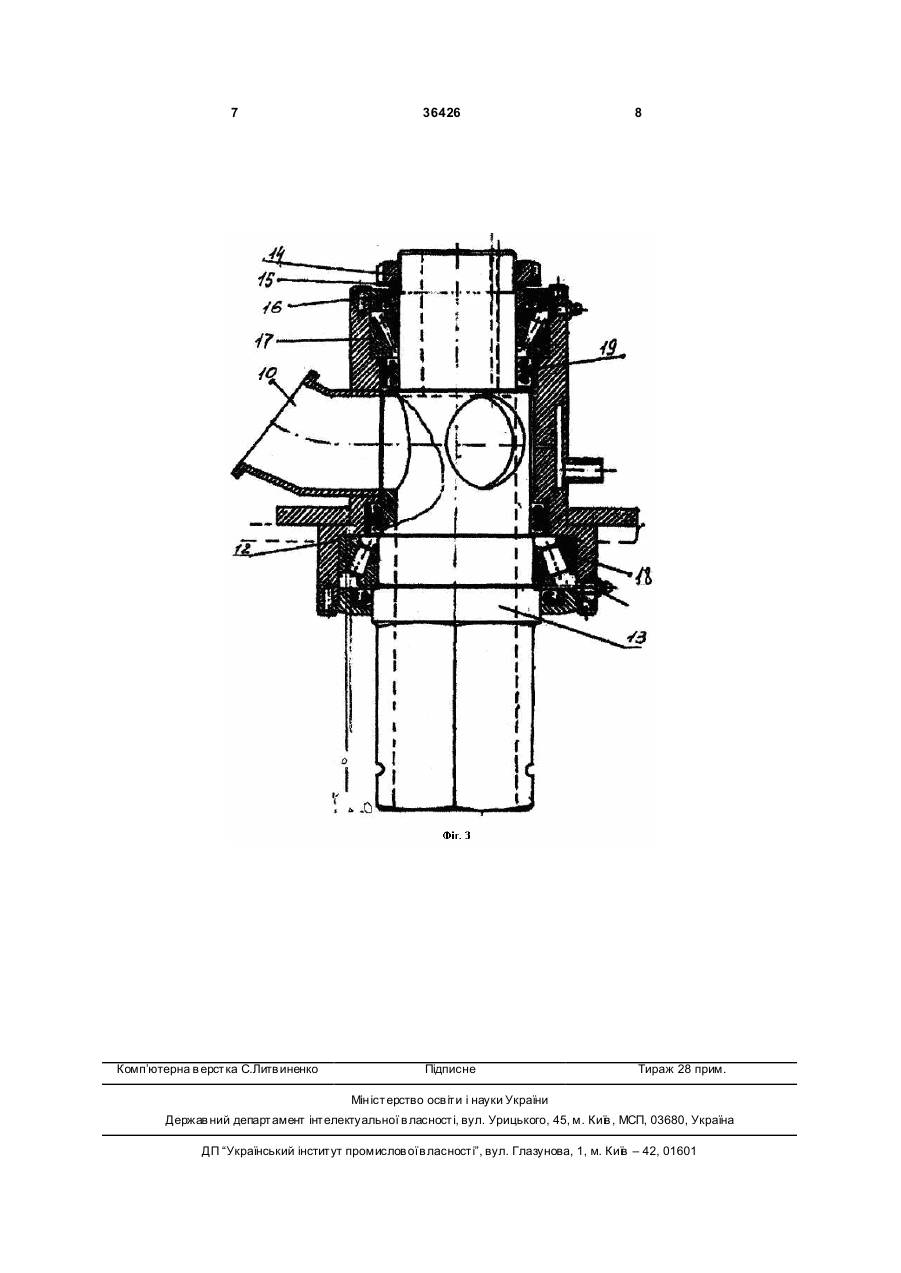

1. Установка для бетонування набивних паль, що містить транспортний засіб з буровим виконавчим органом, вантажопідйомні механізми, завантажувальну горловину, трубу для подачі бетону до дна свердловини, яка відрізняється тим, що останню виконано як одне ціле з буровим вико 3 36426 крім того, наведена конструкція є досить громіздкою, що збільшує її масу і ускладнює процес обслуговування. В основу корисної моделі поставлена задача удосконалення відомої конструкції, в якій за рахунок внесення деяких конструктивних змін забезпечується можливість збереження цілістністі ствола у момент подання бетонної суміші крізь порожнину шнека у свердловину та забезпечення подання згаданої суміші під тиском. Поставлена задача вирішується тим, що у відомій установці для бетонування набивних паль, що містить транспортний засіб з буровим виконавчим органом і вантажопідйомними механізмами, завантажувальну горловину, тр убу для подачі бетону до дна свердловини, згідно із запропонованим рішенням, останню виконано як одне ціле з буровим виконавчим органом у вигляді послідовно з’єднаних між собою бурових штанг з порожнистим валом та шнековою навивкою, при цьому завантажувальна горловина з’єднана із створеним таким чином повздовжнім отвором в колоні бурових штанг за допомогою вертлюга. Установка також може бути виконана з буровим виконавчим органом, у якому нижня штанга в нижній її частині має кінцевик у вигляді з’єднаних між собою циліндричних котків, а всі верхні штанги виконані з окремими шнековими секторами. Загальна схема установки наведена на Фіг.1, на Фіг.2 - нижня штанга, коли вона оснащена кінцевиком, на Фіг.3 - принципова схема вертлюга. Установка для бетонування набивних паль містить транспортний засіб 1, буровий виконавчий орган 2, вантажопідйомні механізми 3. Буровий виконавчий орган 2 виконано у вигляді послідовно з’єднаних між собою штанг 4, кожна із яких виконана у вигляді порожнистого вала з шнековою навивкою по його боковій поверхні. Шнекова навивка на кожній із штанг виконана таким чином, що при з’єднанні сусідніх штанг стрічка навивки залишається суцільною. Конструкція установки передбачає також наявність кінцевика 6, наприклад у вигляді з’єднаних між собою декількох циліндричних та конічних катків, відповідно 7 та 8. Інші штанги можуть бути виконані з окремими шнековими секторами 9. Подача бетону в створений порожнистими валами штанг повздовжній отвір бурового виконавчого органа здійснюється через завантажувальну горловину 10, яка з’єднана із згаданим отвором через вертлюг 11. Вертлюг 11 має корпус 12, вал 13, гайку 14, шайбу стопорну 15, втулку 16, підшипники 17, 18, манжету 19. 4 Установка працює з використанням технології ”безперервного шнека”. Комплекс робіт по формуванню буронабивних свай включає підготовчі роботи, роботи з буріння свердловин, заповнення свердловин бетонною сумішшю, встановлення арматурних каркасів, контроль якості робіт. Коли буровий виконавчий орган (шнек) 2 сягає необхідної глибини, бетон бетононасосом подається у створений порожнистими валами штанг 4 повздовжній отвір бурового виконавчого органа через завантажувальну горловину 10, яка з’єднана зі згаданим отвором виконавчого органа за допомогою вертлюга 11. Тиск, який створюється бетононасосом підтримується вертлюгом 11, що забезпечує цілісність ствола свердловини у момент подання суміші, і при проходженні бетона крізь порожнисту частину шнека витискає спеціальну заглушку (не показана) - бетон потрапляє до скважини, при цьому шнек підіймається з обертанням або без, звільняючи простір у свердловині. Підйом бурильної колони можна здійснювати з її прокручуванням в протилежному напрямку, чим забезпечується додатковий тиск на бетон і, як наслідок, підвищення якості набивної палі. Після заливки бетоном свердловини на проектну глибину в бетонну суміш може бути занурено металевий арматурний каркас, наприклад у вигляді паралельно розташованих повздовжніх арматурних стержнів, з’єднаних поперечними зв’язками (не показано). При виготовленні набивної палі в свердловині, що створена без виносу грунту на поверхню, наприклад в дуже нестійких вологих або слабких ґрунтах, подачу бетон у в свердловину здійснюють одночасно з зануренням кінцевика 6 у вигляді декількох циліндричних та конічних котків 7, 8, примусово втискуючи бетон в стінки свердловини (див. Фіг.2). Доцільність і можливість застосування запропонованої установки засвідчена наказом Держбуду України від 14 вересня 2001р. №185. Використана література: 1. Патент RU №2278212С1, МПК Е02D5/56. Способ изготовления набивной сваи. Заявл. 01.04.2005. Опубл. 20.06.2006. 2. Патент RU №2139978С1, МПК Е02D15/04, Установка для бетонирования набивных свай. Заявл. 28.12.1998. Опубл. 20.10.1999. 3. Патент RU №2097489С1, МПК Е02D5/38, Способ бетонирования набивных свай и установка для его осуществления. Заявл. 04.03.1996. Опубл. 27.11.1997. 5 36426 6 7 Комп’ютерна в ерстка C.Литв иненко 36426 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
