Пристрій для обрізування гички коренеплодів на корені
Номер патенту: 36360
Опубліковано: 27.10.2008
Автори: Бєлодєдов Віктор Олександрович, Носко Павло Леонідович, Філь Павло Володимирович
Формула / Реферат
Пристрій для обрізування гички коренеплодів на корені, що містить активний дисковий ніж і бітер, оснащені лопатями, який відрізняється тим, що бітер і ніж оснащено лопатями криволінійної форми з опуклостями, поверненими у бік обертання, причому лопаті активного дискового ножа є продовженням лопатей бітера, а їхня форма описується рівнянням r=roe-j, де ro, r - початкове і поточне значення координати r, j - полярна координата.
Текст

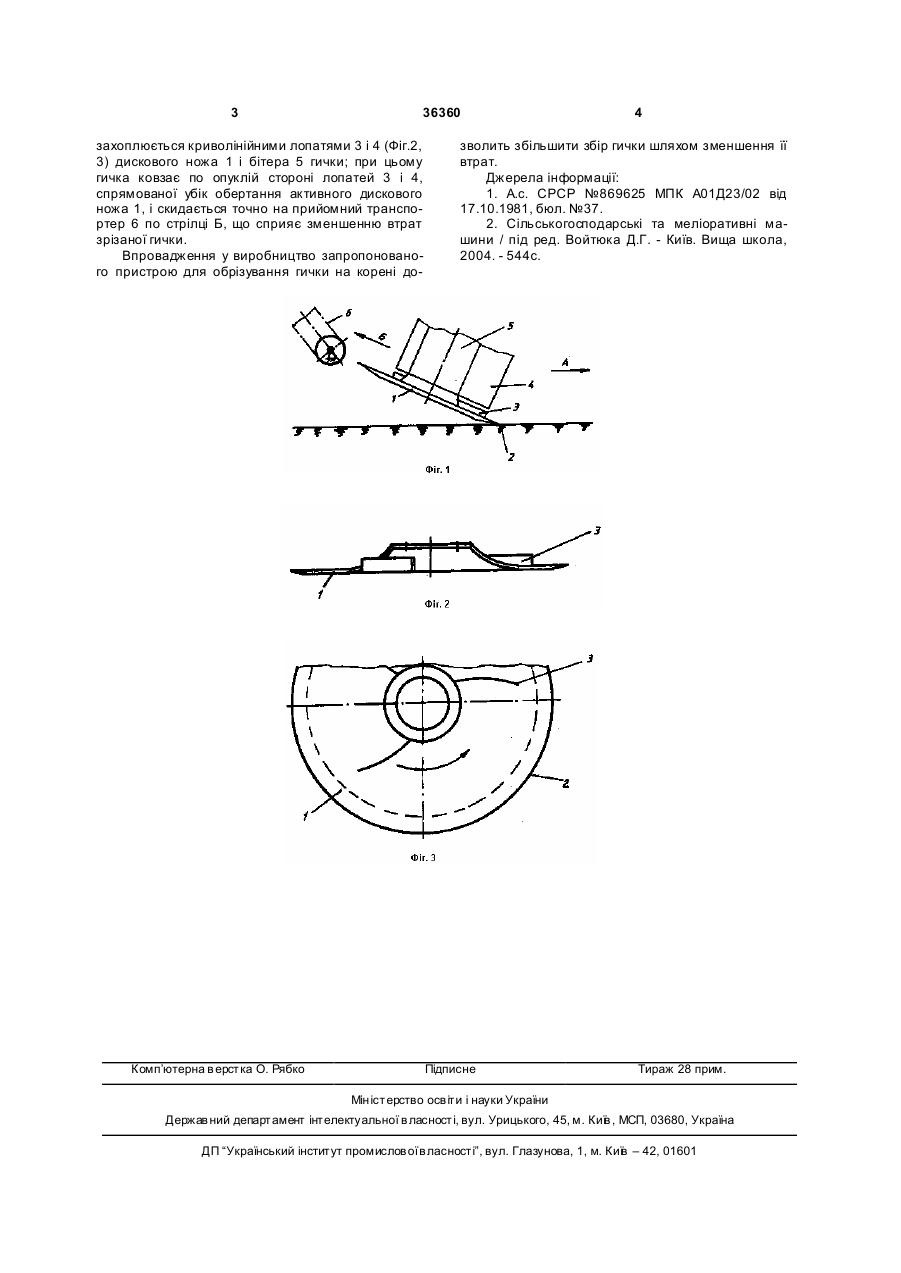

Пристрій для обрізування гички коренеплодів на корені, що містить активний дисковий ніж і бітер, оснащені лопатями, який відрізняється тим, що бітер і ніж оснащено лопатями криволінійної форми з опуклостями, поверненими у бік обертання, причому лопаті активного дискового ножа є продовженням лопатей бітера, а їхня форма описується рівнянням r=roe-j, де ro, r - початкове і поточне значення координати r, j - полярна координата. (19) (21) u200805764 (22) 05.05.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) БЄЛОДЄДОВ ВІКТОР ОЛЕКСАНДРОВИЧ, U A, НОСКО ПАВЛО ЛЕОНІДОВИЧ, U A, ФІЛЬ ПАВЛО ВОЛОДИМИРОВИЧ, UA (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA 3 36360 захоплюється криволінійними лопатями 3 і 4 (Фіг.2, 3) дискового ножа 1 і бітера 5 гички; при цьому гичка ковзає по опуклій стороні лопатей 3 і 4, спрямованої убік обертання активного дискового ножа 1, і скидається точно на прийомний транспортер 6 по стрілці Б, що сприяє зменшенню втрат зрізаної гички. Впровадження у виробництво запропонованого пристрою для обрізування гички на корені до Комп’ютерна в ерстка О. Рябко 4 зволить збільшити збір гички шляхом зменшення її втрат. Джерела інформації: 1. А.с. СРСР №869625 МПК А01Д23/02 від 17.10.1981, бюл. №37. 2. Сільськогосподарські та меліоративні машини / під ред. Войтюка Д.Г. - Київ. Вища школа, 2004. - 544с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cutting tops of tuberous roots not yet cut down
Автори англійськоюBielodiedov Viktor Oleksandrovych, Nosko Pavlo Leonidovych, Fil Pavlo Volodymyrovych
Назва патенту російськоюУстройство для обрезки ботвы корнеплодов на корню
Автори російськоюБелодедов Виктор Александрович, Носко Павел Леонидович, Филь Павел Владимирович
МПК / Мітки
МПК: A01D 23/00
Мітки: обрізування, пристрій, гички, коренеплодів, корені
