Відмовостійка система з аналізом ресурсу

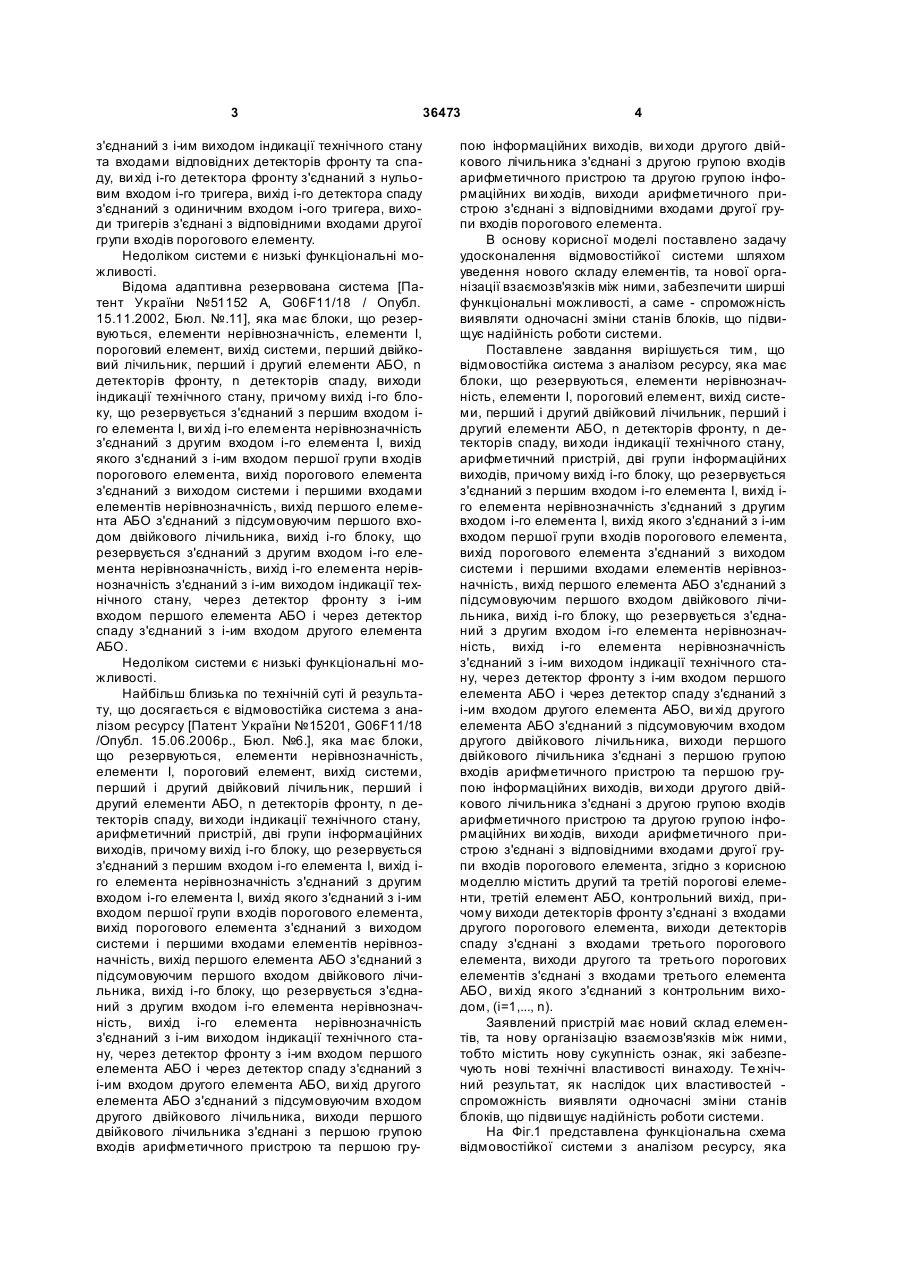

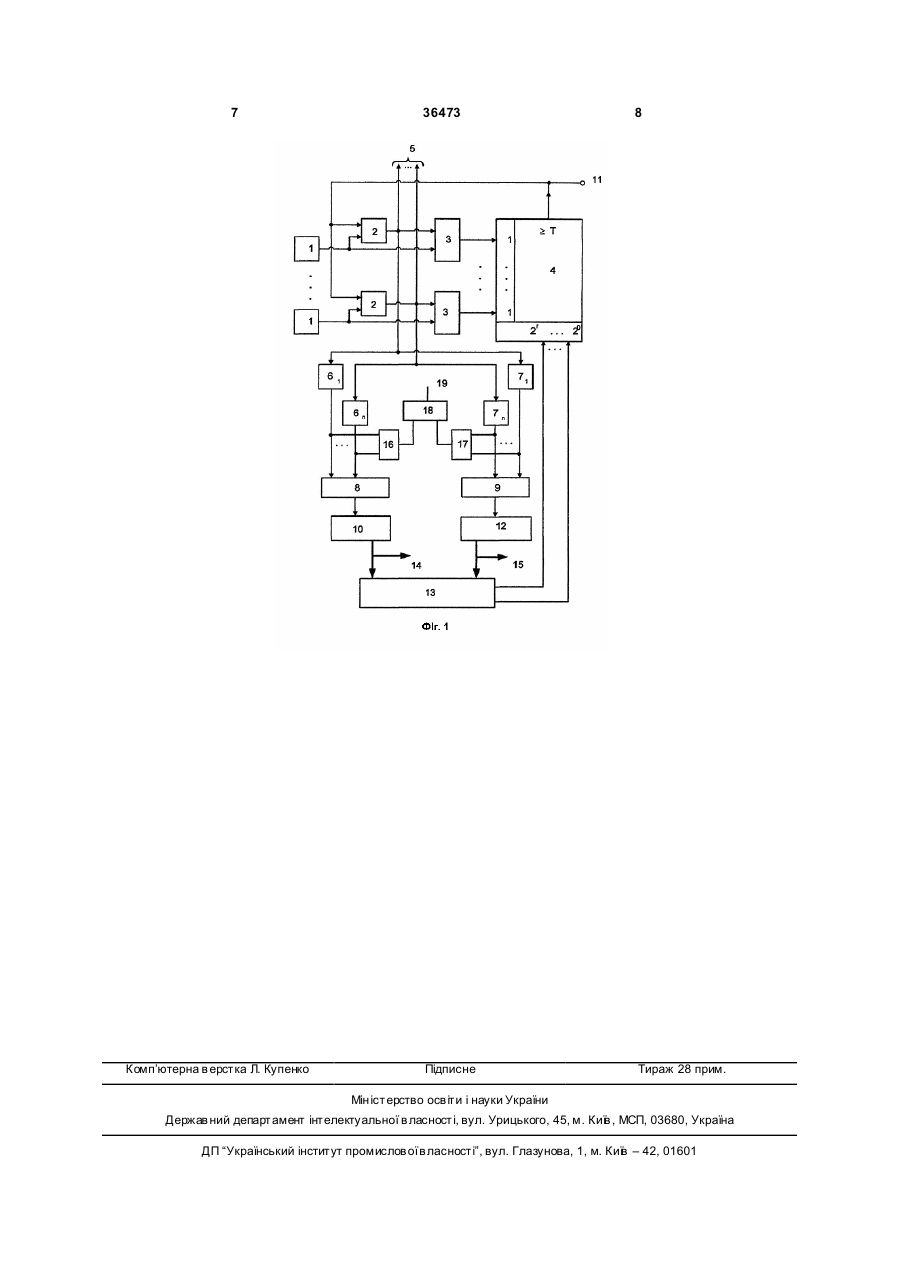

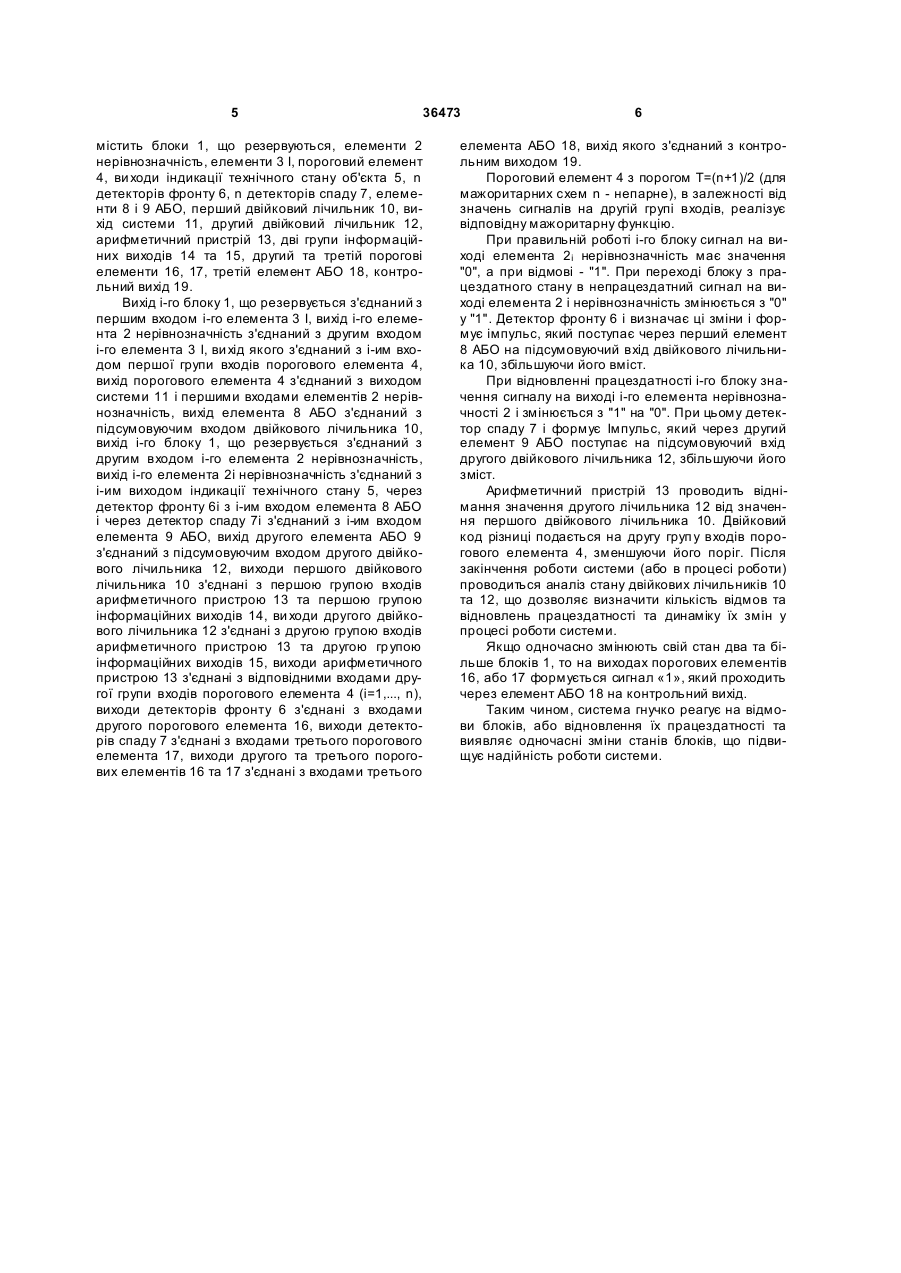

Відмовостійка система з аналізом ресурсу, яка має блоки, що резервуються, елементи НЕРІВНОЗНАЧНІСТЬ, елементи І, пороговий елемент, вихід системи, перший і другий двійковий лічильники, перший і другий елементи АБО, n детекторів фронту, n детекторів спаду, виходи індикації технічного стану, арифметичний пристрій, дві групи інформаційних виходів, причому вихід і-го блока, що резервується, з'єднаний з першим входом і-го елемента І, вихід і-го елемента НЕРІВНОЗНАЧНІСТЬ з'єднаний з другим входом і-го елемента І, вихід якого з'єднаний з і-им входом першої групи входів порогового елемента, вихід порогового елемента з'єднаний з виходом системи і першими входами елементів НЕРІВНОЗНАЧНІСТЬ, ви хід першого елемента АБО з'єднаний з підсумовуючим першим входом двійкового лічильника, вихід іго блока, що резервується, з'єднаний з другим U 2 (13) 1 3 36473 з'єднаний з і-им виходом індикації технічного стану та входами відповідних детекторів фронту та спаду, ви хід і-го детектора фронту з'єднаний з нульовим входом і-го тригера, вихід і-го детектора спаду з'єднаний з одиничним входом і-ого тригера, виходи тригерів з'єднані з відповідними входами другої групи входів порогового елементу. Недоліком системи є низькі функціональні можливості. Відома адаптивна резервована система [Патент України №51152 А, G06F11/18 / Опубл. 15.11.2002, Бюл. №.11], яка має блоки, що резервуються, елементи нерівнозначність, елементи І, пороговий елемент, вихід системи, перший двійковий лічильник, перший і другий елементи АБО, n детекторів фронту, n детекторів спаду, виходи індикації технічного стану, причому вихід і-го блоку, що резервується з'єднаний з першим входом іго елемента І, ви хід і-го елемента нерівнозначність з'єднаний з другим входом і-го елемента І, вихід якого з'єднаний з і-им входом першої групи входів порогового елемента, вихід порогового елемента з'єднаний з виходом системи і першими входами елементів нерівнозначність, вихід першого елемента АБО з'єднаний з підсумовуючим першого входом двійкового лічильника, вихід і-го блоку, що резервується з'єднаний з другим входом і-го елемента нерівнозначність, вихід і-го елемента нерівнозначність з'єднаний з і-им виходом індикації технічного стану, через детектор фронту з і-им входом першого елемента АБО і через детектор спаду з'єднаний з і-им входом другого елемента АБО. Недоліком системи є низькі функціональні можливості. Найбільш близька по технічній суті й результату, що досягається є відмовостійка система з аналізом ресурсу [Патент України №15201, G06F11/18 /Опубл. 15.06.2006р., Бюл. №6.], яка має блоки, що резервуються, елементи нерівнозначність, елементи І, пороговий елемент, вихід системи, перший і другий двійковий лічильник, перший і другий елементи АБО, n детекторів фронту, n детекторів спаду, ви ходи індикації технічного стану, арифметичний пристрій, дві групи інформаційних виходів, причому вихід і-го блоку, що резервується з'єднаний з першим входом і-го елемента І, вихід іго елемента нерівнозначність з'єднаний з другим входом і-го елемента І, вихід якого з'єднаний з і-им входом першої групи входів порогового елемента, вихід порогового елемента з'єднаний з виходом системи і першими входами елементів нерівнозначність, вихід першого елемента АБО з'єднаний з підсумовуючим першого входом двійкового лічильника, вихід і-го блоку, що резервується з'єднаний з другим входом і-го елемента нерівнозначність, вихід і-го елемента нерівнозначність з'єднаний з і-им виходом індикації технічного стану, через детектор фронту з і-им входом першого елемента АБО і через детектор спаду з'єднаний з і-им входом другого елемента АБО, ви хід другого елемента АБО з'єднаний з підсумовуючим входом другого двійкового лічильника, виходи першого двійкового лічильника з'єднані з першою групою входів арифметичного пристрою та першою гру 4 пою інформаційних виходів, ви ходи другого двійкового лічильника з'єднані з другою групою входів арифметичного пристрою та другою групою інформаційних ви ходів, виходи арифметичного пристрою з'єднані з відповідними входами другої групи входів порогового елемента. В основу корисної моделі поставлено задачу удосконалення відмовостійкої системи шляхом уведення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості, а саме - спроможність виявляти одночасні зміни станів блоків, що підвищує надійність роботи системи. Поставлене завдання вирішується тим, що відмовостійка система з аналізом ресурсу, яка має блоки, що резервуються, елементи нерівнозначність, елементи І, пороговий елемент, вихід системи, перший і другий двійковий лічильник, перший і другий елементи АБО, n детекторів фронту, n детекторів спаду, ви ходи індикації технічного стану, арифметичний пристрій, дві групи інформаційних виходів, причому вихід і-го блоку, що резервується з'єднаний з першим входом і-го елемента І, вихід іго елемента нерівнозначність з'єднаний з другим входом і-го елемента І, вихід якого з'єднаний з і-им входом першої групи входів порогового елемента, вихід порогового елемента з'єднаний з виходом системи і першими входами елементів нерівнозначність, вихід першого елемента АБО з'єднаний з підсумовуючим першого входом двійкового лічильника, вихід і-го блоку, що резервується з'єднаний з другим входом і-го елемента нерівнозначність, вихід і-го елемента нерівнозначність з'єднаний з і-им виходом індикації технічного стану, через детектор фронту з і-им входом першого елемента АБО і через детектор спаду з'єднаний з і-им входом другого елемента АБО, ви хід другого елемента АБО з'єднаний з підсумовуючим входом другого двійкового лічильника, виходи першого двійкового лічильника з'єднані з першою групою входів арифметичного пристрою та першою групою інформаційних виходів, ви ходи другого двійкового лічильника з'єднані з другою групою входів арифметичного пристрою та другою групою інформаційних ви ходів, виходи арифметичного пристрою з'єднані з відповідними входами другої групи входів порогового елемента, згідно з корисною моделлю містить другий та третій порогові елементи, третій елемент АБО, контрольний вихід, причому виходи детекторів фронту з'єднані з входами другого порогового елемента, виходи детекторів спаду з'єднані з входами третього порогового елемента, виходи другого та третього порогових елементів з'єднані з входами третього елемента АБО, ви хід якого з'єднаний з контрольним виходом, (і=1,..., n). Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу. Те хнічний результат, як наслідок цих властивостей спроможність виявляти одночасні зміни станів блоків, що підви щує надійність роботи системи. На Фіг.1 представлена функціональна схема відмовостійкої системи з аналізом ресурсу, яка 5 36473 містить блоки 1, що резервуються, елементи 2 нерівнозначність, елементи 3 І, пороговий елемент 4, ви ходи індикації технічного стану об'єкта 5, n детекторів фронту 6, n детекторів спаду 7, елементи 8 і 9 АБО, перший двійковий лічильник 10, вихід системи 11, другий двійковий лічильник 12, арифметичний пристрій 13, дві групи інформаційних виходів 14 та 15, другий та третій порогові елементи 16, 17, третій елемент АБО 18, контрольний вихід 19. Вихід і-го блоку 1, що резервується з'єднаний з першим входом і-го елемента 3 І, вихід і-го елемента 2 нерівнозначність з'єднаний з другим входом і-го елемента 3 І, ви хід якого з'єднаний з і-им входом першої групи входів порогового елемента 4, вихід порогового елемента 4 з'єднаний з виходом системи 11 і першими входами елементів 2 нерівнозначність, вихід елемента 8 АБО з'єднаний з підсумовуючим входом двійкового лічильника 10, вихід і-го блоку 1, що резервується з'єднаний з другим входом і-го елемента 2 нерівнозначність, вихід і-го елемента 2і нерівнозначність з'єднаний з і-им виходом індикації технічного стану 5, через детектор фронту 6і з і-им входом елемента 8 АБО і через детектор спаду 7і з'єднаний з і-им входом елемента 9 АБО, вихід другого елемента АБО 9 з'єднаний з підсумовуючим входом другого двійкового лічильника 12, виходи першого двійкового лічильника 10 з'єднані з першою групою входів арифметичного пристрою 13 та першою групою інформаційних виходів 14, ви ходи другого двійкового лічильника 12 з'єднані з другою групою входів арифметичного пристрою 13 та другою гр упою інформаційних виходів 15, виходи арифметичного пристрою 13 з'єднані з відповідними входами другої групи входів порогового елемента 4 (і=1,..., n), виходи детекторів фронту 6 з'єднані з входами другого порогового елемента 16, виходи детекторів спаду 7 з'єднані з входами третього порогового елемента 17, виходи другого та третього порогових елементів 16 та 17 з'єднані з входами третього 6 елемента АБО 18, вихід якого з'єднаний з контрольним виходом 19. Пороговий елемент 4 з порогом Т=(n+1)/2 (для мажоритарних схем n - непарне), в залежності від значень сигналів на другій групі входів, реалізує відповідну мажоритарну функцію. При правильній роботі і-го блоку сигнал на виході елемента 2i нерівнозначність має значення "0", а при відмові - "1". При переході блоку з працездатного стану в непрацездатний сигнал на виході елемента 2 і нерівнозначність змінюється з "0" у "1". Детектор фронту 6 і визначає ці зміни і формує імпульс, який поступає через перший елемент 8 АБО на підсумовуючий вхід двійкового лічильника 10, збільшуючи його вміст. При відновленні працездатності і-го блоку значення сигналу на виході і-го елемента нерівнозначності 2 і змінюється з "1" на "0". При цьому детектор спаду 7 і формує Імпульс, який через другий елемент 9 АБО поступає на підсумовуючий вхід другого двійкового лічильника 12, збільшуючи його зміст. Арифметичний пристрій 13 проводить віднімання значення другого лічильника 12 від значення першого двійкового лічильника 10. Двійковий код різниці подається на другу груп у входів порогового елемента 4, зменшуючи його поріг. Після закінчення роботи системи (або в процесі роботи) проводиться аналіз стану двійкових лічильників 10 та 12, що дозволяє визначити кількість відмов та відновлень працездатності та динаміку їх змін у процесі роботи системи. Якщо одночасно змінюють свій стан два та більше блоків 1, то на виходах порогових елементів 16, або 17 формується сигнал «1», який проходить через елемент АБО 18 на контрольний вихід. Таким чином, система гнучко реагує на відмови блоків, або відновлення їх працездатності та виявляє одночасні зміни станів блоків, що підвищує надійність роботи системи. 7 Комп’ютерна в ерстка Л. Купенко 36473 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
