Реверсивний комбінований привід комутаційного апарата

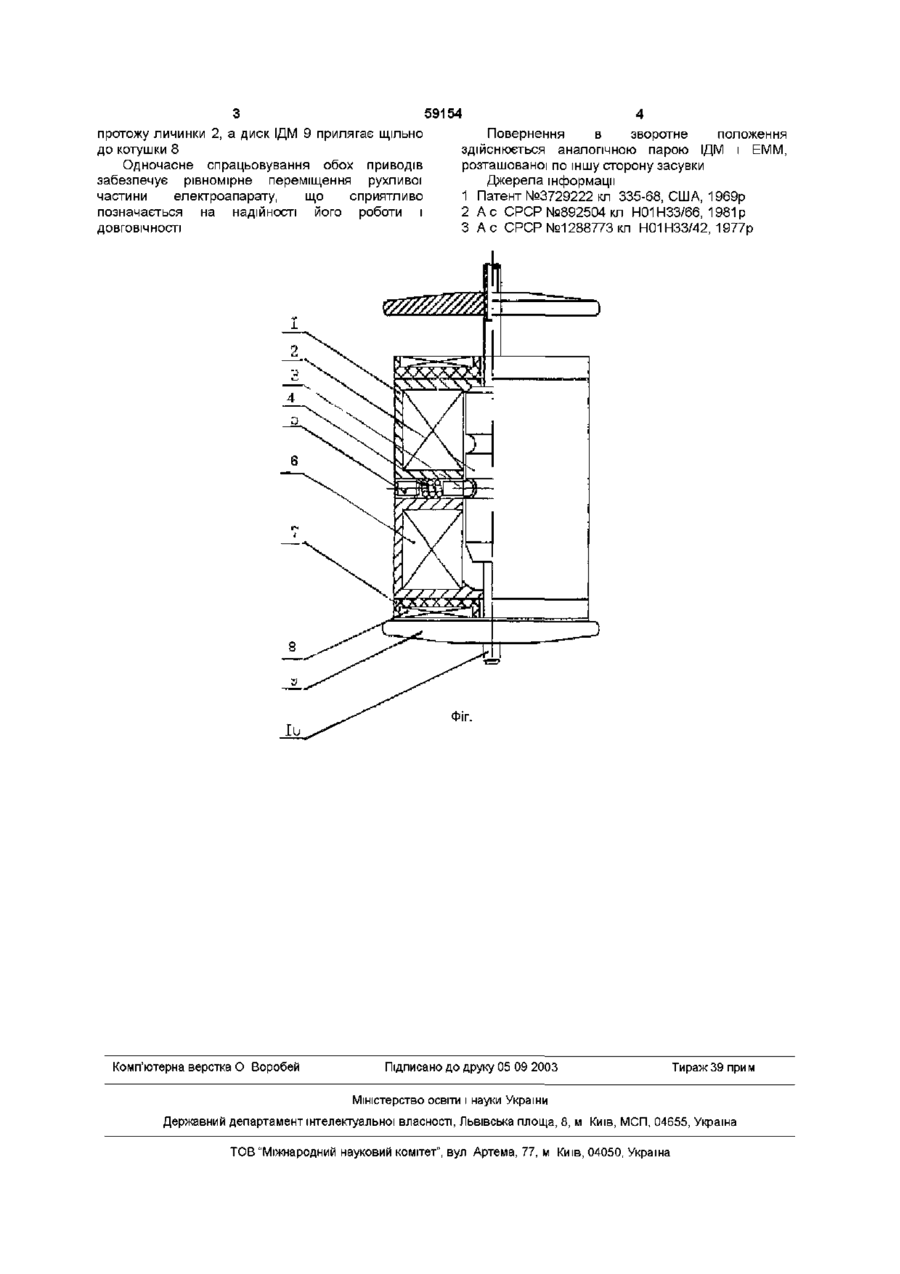

1 Реверсивний комбінований привід комутаційного апарата, який містить корпус з феромагнітного матеріалу, якір з того ж матеріалу, що переміщається усередині котушки, розміщеної в цьому корпусі, а також спіральну котушку шдукцшно-динамічного механізму, до якої у вихідному стані прилягає диск із провідного неферомагнітного матеріалу, зв'язаний з якорем і рухливою частиною електричного апарата, який відрізняється тим, що електричний імпульс подається одночасно на обидві котушки 2 Реверсивний комбінований привід комутаційного апарата за п 1, який відрізняється тим, що якір електромагнітного механізму є одночасно личинкою механічної засувки Винахід відноситься до електроапаратобудування і може застосовуватися у вакуумних вимикачах з великим ходом контактів ВІДОМІ індукційно-динамічні приводи, що складаються з нерухомо закріпленої котушки і прилягаючого до неї у вихідному стані диска з немагнітного провідного матеріалу, жорстко зв'язаного з рухливою частиною електричного апарата [1] Недоліком такого приводу є різке зниження зусилля, що розвивається, при збільшенні переміщення рухливої частини оскільки при русі диска істотно зменшується ЩІЛЬНІСТЬ енергії магнітного полючи в робочому зазорі ВІДОМІ електромагнітні приводи соленоїдного типу, що складаються з циліндричної котушки, розміщеної в магнітопроводі, і якоря, зв'язаного з рухливою частиною апарату [2] Недоліком такого приводу є незначне зусилля, що розвивається на початку руху якоря Найбільш близьким по технічній сутності є комбінований привід, що складається з індукційнодинамічного механізму (ІДМ) і електромагнітного механізму (EMM), розташованих на одній осі і маючих штоку, зв'язаний з рухливою частиною електричного апарату [3] Недоліком такого приводу є перервана подача електричного імпульсу на ІДМ і EMM у залежності від напрямку руху штока, що зберігає недоліки обох цих механізмів, зазначені вище Передбачуваний винахід вирішує задачу досягнення рівномірного зусилля на рухливу частину апарата протягом усього м руху, що збільшує швидкодію, надійність і ДОВГОВІЧНІСТЬ пристрою Зазначена задача вирішується шляхом одночасного включення котушок ІДМ і EMM у живильну мережу На фіг зображений комбінований привід комутаційного апарата з механічною засувкою Усередині корпуса 1, виконаного з феромагнітного матеріалу, переміщається якір 2, що одночасно є личинкою механічної засувки, що містить сухар 3, пружину 4 і регулювальний гвинти 5 Котушка EMM 6 розміщена жорстко усередині корпуса 1 На торцевої поверхні корпуса 1 закріплена обойма 7 з ІЗОЛЯЦІЙНОГО матеріалу, що містить усередині , плоску спіральну котушку ІДМ 8 До котушки у вихідному стані прилягає диск ІДМ 9, виконаний із провідного неферомагнітного матеріалу, жорстко зв'язаний зі штоком 10, що складає одне ціле з якорем EMM 2, що у свою чергу зв'язаний з рухливими частинами електричного апарата Пристрій працює в такий спосіб На дві котушки 6 і 8 одночасно подається електричний імпульс При цьому якір 2 разом з диском 9 і штоком 10 починає рухатися доти, поки сухар 3 не попадає в другу протожу личинки, роблячи фіксацію нерухомої частини апарата в розімкнутому стані У вихідному стані контакти електричного апарату замкнуті, сухар 3 засувки входить у нижню ю ю 59154 протожу личинки 2, а диск ІДМ 9 прилягає щільно до котушки 8 Одночасне спрацьовування обох приводів забезпечує рівномірне переміщення рухливої частини електроапарату, що сприятливо позначається на надійності його роботи і ДОВГОВІЧНОСТІ 4 Повернення в зворотне положення здійснюється аналогічною парою ІДМ і EMM, розташованої по іншу сторону засувки Джерела інформації 1 Патент №3729222 кл 335-68, США, 1969р 2 А с СРСР №892504 кл Н01НЗЗ/66, 1981р 3 А с СРСР №1288773 кл Н01НЗЗ/42, 1977р Фіг. Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
