Швидкодіючий диференціальний вимикач комбінований

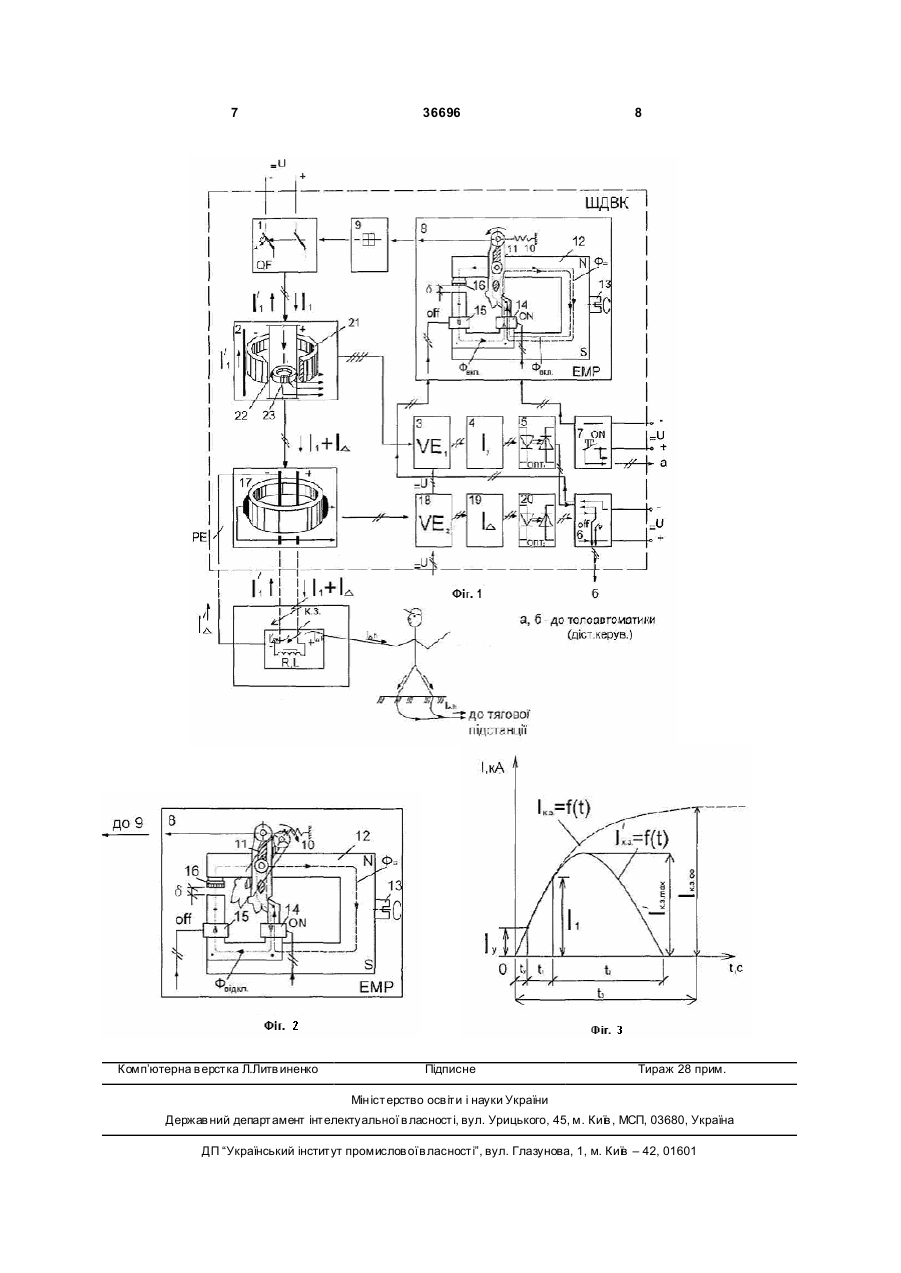

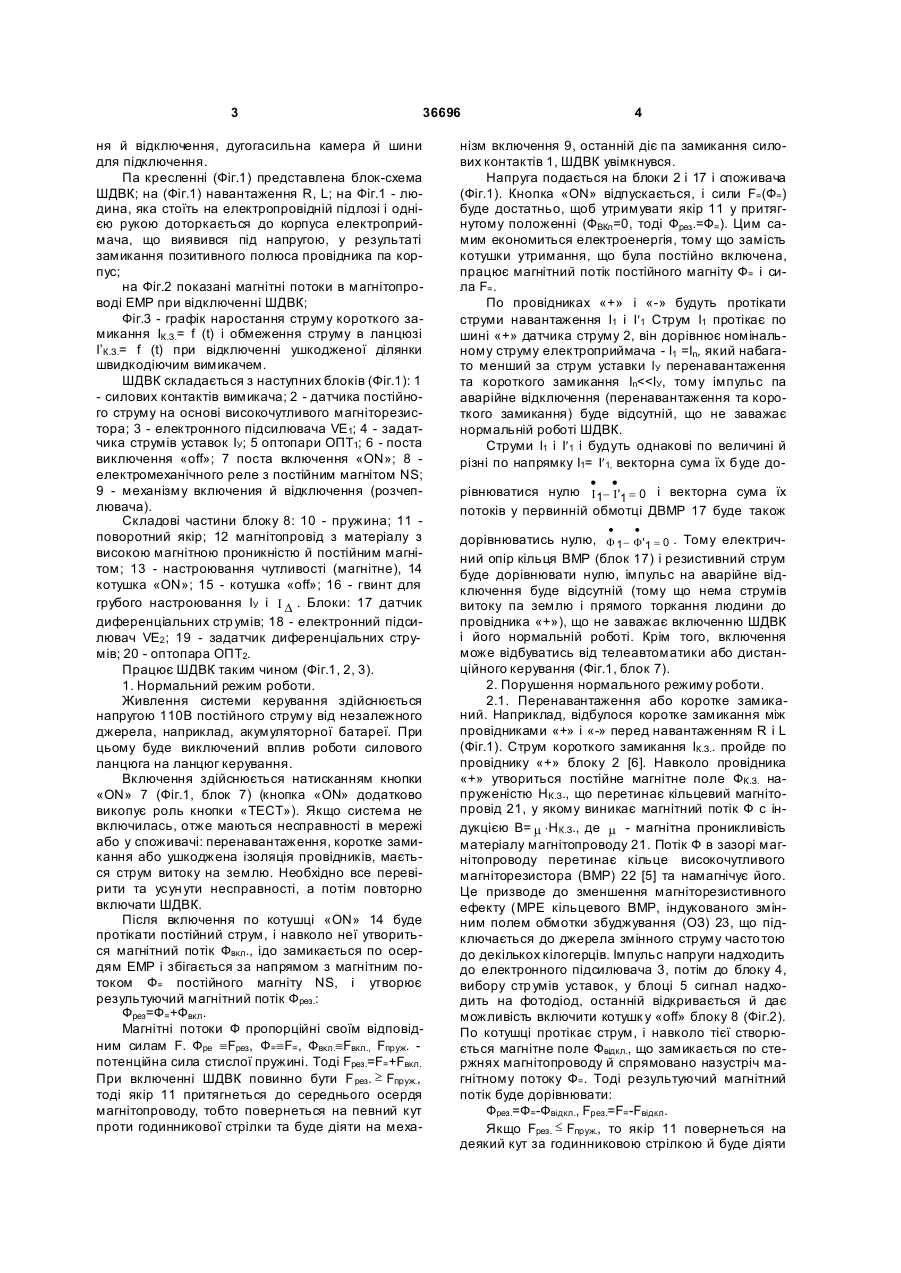

Швидкодіючий диференціальний вимикач комбінований, що має наступні блоки: силових контактів, датчика струму (ДС), датчика диференціальних струмів (ДДС), електронних підсилювачів, задатчиків струмів уставок і диференціальних 3 36696 ня й відключення, дугогасильна камера й шини для підключення. Па кресленні (Фіг.1) представлена блок-схема ШДВК; на (Фіг.1) навантаження R, L; на Фіг.1 - людина, яка стоїть на електропровідній підлозі і однією рукою доторкається до корпуса електроприймача, що виявився під напругою, у результаті замикання позитивного полюса провідника па корпус; на Фіг.2 показані магнітні потоки в магнітопроводі ЕМР при відключенні ШДВК; Фіг.3 - графік наростання струму короткого замикання ІК.З.= f (t) і обмеження струму в ланцюзі І’К.З.= f (t) при відключенні ушкодженої ділянки швидкодіючим вимикачем. ШДВК складається з наступних блоків (Фіг.1): 1 - силових контактів вимикача; 2 - датчика постійного струму на основі високочутливого магніторезистора; 3 - електронного підсилювача VE1; 4 - задатчика струмів уставок ІУ; 5 оптопари ОПТ1; 6 - поста виключення «off»; 7 поста включення «ON»; 8 електромеханічного реле з постійним магнітом NS; 9 - механізму включения й відключення (розчеплювача). Складові частини блоку 8: 10 - пружина; 11 поворотний якір; 12 магнітопровід з матеріалу з високою магнітною проникністю й постійним магнітом; 13 - настроювання чутливості (магнітне), 14 котушка «ON»; 15 - котушка «off»; 16 - гвинт для грубого настроювання ІУ і I D . Блоки: 17 датчик диференціальних стр умів; 18 - електронний підсилювач VЕ2 ; 19 - задатчик диференціальних струмів; 20 - оптопара ОПТ2. Працює ШДВК таким чином (Фіг.1, 2, 3). 1. Нормальний режим роботи. Живлення системи керування здійснюється напругою 110В постійного струму від незалежного джерела, наприклад, акумуляторної батареї. При цьому буде виключений вплив роботи силового ланцюга на ланцюг керування. Включення здійснюється натисканням кнопки «ON» 7 (Фіг.1, блок 7) (кнопка «ON» додатково викопує роль кнопки «ТЕСТ»). Якщо система не включилась, отже маються несправності в мережі або у споживачі: перенавантаження, коротке замикання або ушкоджена ізоляція провідників, мається струм витоку на землю. Необхідно все перевірити та усун ути несправності, а потім повторно включати ШДВК. Після включення по котушці «ОN» 14 буде протікати постійний струм, і навколо неї утвориться магнітний потік Фвкл., ідо замикається по осердям ЕМР і збігається за напрямом з магнітним потоком Ф= постійного магніту NS, і утворює результуючий магнітний потік Фрез.: Фрез=Ф=+Фвкл. Магнітні потоки Ф пропорційні своїм відповідним силам F. Фре ºFрез, Ф=ºF=, Фвкл.ºFвкл., Fпруж. потенційна сила стислої пружині. Тоді Fрез.=F=+Fвкл. При включенні ШДВК повинно бути F рез. ³ Fпруж., тоді якір 11 притягнеться до середнього осердя магнітопроводу, тобто повернеться на певний кут проти годинникової стрілки та буде діяти на меха 4 нізм включення 9, останній діє па замикання силових контактів 1, ШДВК увімкнувся. Напруга подається на блоки 2 і 17 і споживача (Фіг.1). Кнопка «ON» відпускається, і сили F=(Ф=) буде достатньо, щоб утримувати якір 11 у притягнутому положенні (ФВКл=0, тоді Фрез.=Ф=). Цим самим економиться електроенергія, тому що замість котушки утримання, що була постійно включена, працює магнітний потік постійного магніту Ф= і сила F=. По провідниках «+» і «-» будуть протікати струми навантаження І1 і I¢1 Струм I1 протікає по шині «+» датчика струму 2, він дорівнює номінальному струму електроприймача - І1 =Іn, який набагато менший за струм уставки lУ перенавантаження та короткого замикання Іn
