Спосіб визначення вмісту вуглецю в золах теплових електростанцій

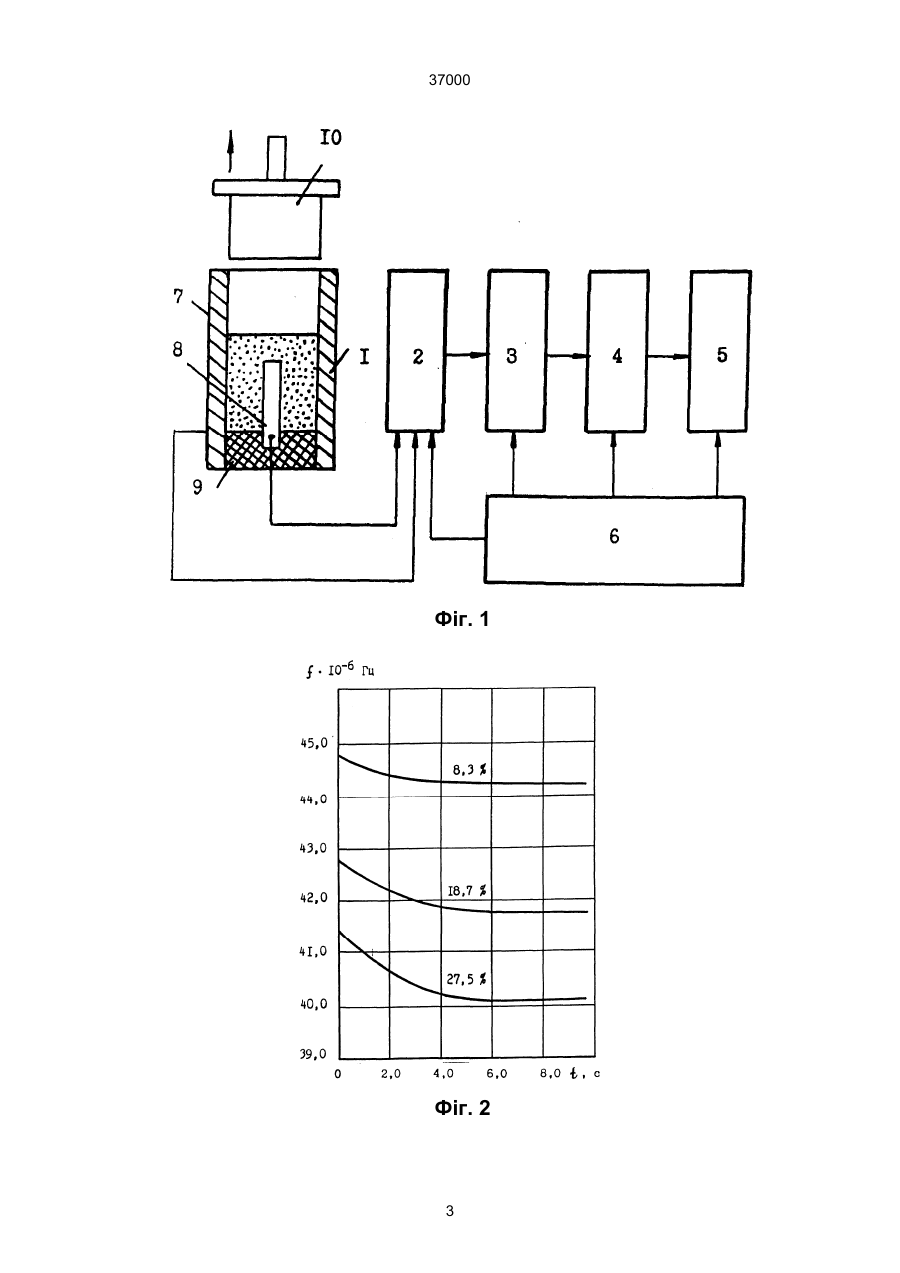

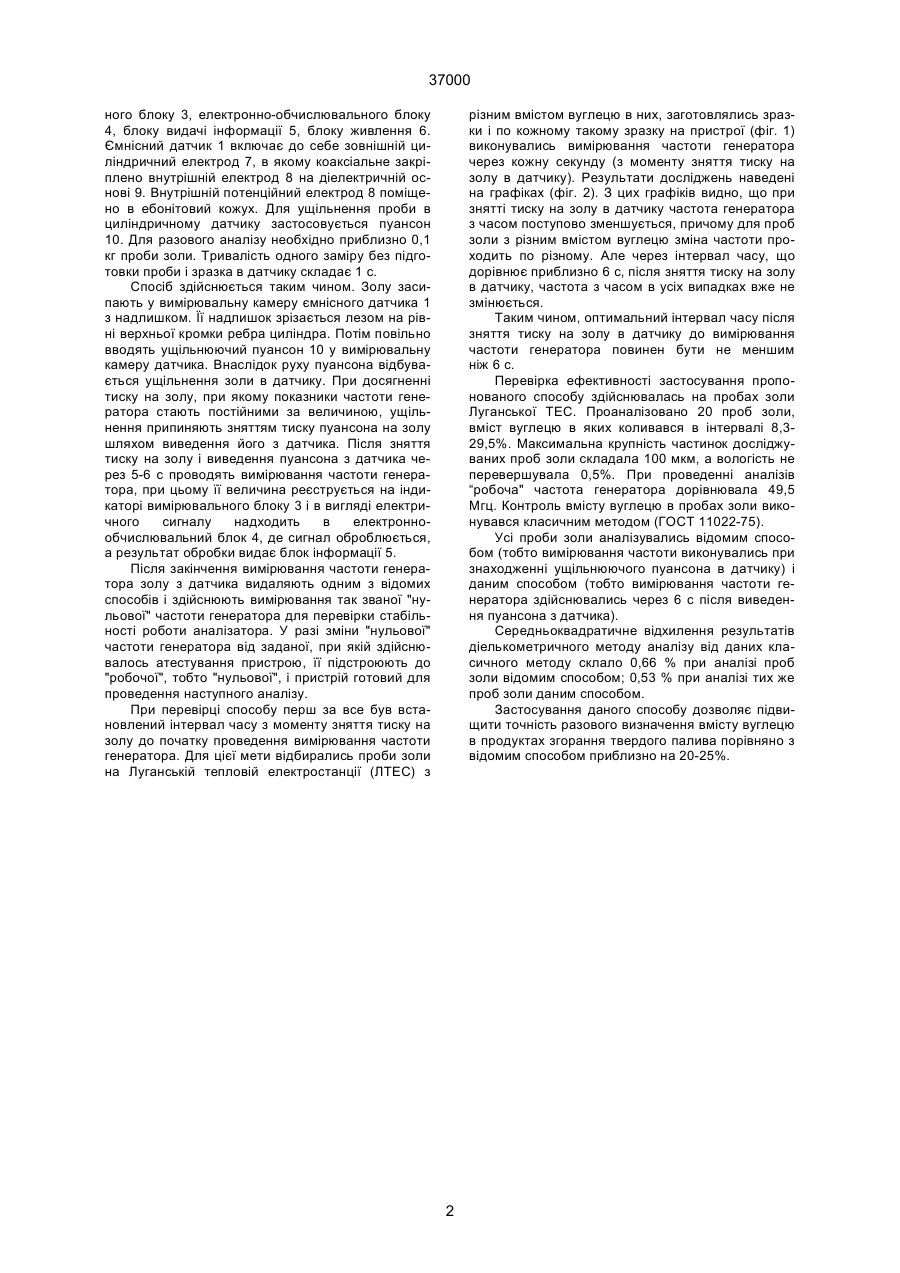

Спосіб визначення вмісту вуглецю в золах теплових електростанцій, заснований на вимірю 37000 ного блоку 3, електронно-обчислювального блоку 4, блоку видачі інформації 5, блоку живлення 6. Ємнісний датчик 1 включає до себе зовнішній циліндричний електрод 7, в якому коаксіальне закріплено внутрішній електрод 8 на діелектричній основі 9. Внутрішній потенційний електрод 8 поміщено в ебонітовий кожух. Для ущільнення проби в циліндричному датчику застосовується пуансон 10. Для разового аналізу необхідно приблизно 0,1 кг проби золи. Тривалість одного заміру без підготовки проби і зразка в датчику складає 1 с. Спосіб здійснюється таким чином. Золу засипають у вимірювальну камеру ємнісного датчика 1 з надлишком. Її надлишок зрізається лезом на рівні верхньої кромки ребра циліндра. Потім повільно вводять ущільнюючий пуансон 10 у вимірювальну камеру датчика. Внаслідок руху пуансона відбувається ущільнення золи в датчику. При досягненні тиску на золу, при якому показники частоти генератора стають постійними за величиною, ущільнення припиняють зняттям тиску пуансона на золу шляхом виведення його з датчика. Після зняття тиску на золу і виведення пуансона з датчика через 5-6 с проводять вимірювання частоти генератора, при цьому її величина реєструється на індикаторі вимірювального блоку 3 і в вигляді електричного сигналу надходить в електроннообчислювальний блок 4, де сигнал оброблюється, а результат обробки видає блок інформації 5. Після закінчення вимірювання частоти генератора золу з датчика видаляють одним з відомих способів і здійснюють вимірювання так званої "нульової" частоти генератора для перевірки стабільності роботи аналізатора. У разі зміни "нульової" частоти генератора від заданої, при якій здійснювалось атестування пристрою, її підстроюють до "робочої", тобто "нульової", і пристрій готовий для проведення наступного аналізу. При перевірці способу перш за все був встановлений інтервал часу з моменту зняття тиску на золу до початку проведення вимірювання частоти генератора. Для цієї мети відбирались проби золи на Луганській тепловій електростанції (ЛТЕС) з різним вмістом вуглецю в них, заготовлялись зразки і по кожному такому зразку на пристрої (фіг. 1) виконувались вимірювання частоти генератора через кожну секунду (з моменту зняття тиску на золу в датчику). Результати досліджень наведені на графіках (фіг. 2). З цих графіків видно, що при знятті тиску на золу в датчику частота генератора з часом поступово зменшується, причому для проб золи з різним вмістом вуглецю зміна частоти проходить по різному. Але через інтервал часу, що дорівнює приблизно 6 с, після зняття тиску на золу в датчику, частота з часом в усіх випадках вже не змінюється. Таким чином, оптимальний інтервал часу після зняття тиску на золу в датчику до вимірювання частоти генератора повинен бути не меншим ніж 6 с. Перевірка ефективності застосування пропонованого способу здійснювалась на пробах золи Луганської ТЕС. Проаналізовано 20 проб золи, вміст вуглецю в яких коливався в інтервалі 8,329,5%. Максимальна крупність частинок досліджуваних проб золи складала 100 мкм, а вологість не перевершувала 0,5%. При проведенні аналізів “робоча" частота генератора дорівнювала 49,5 Мгц. Контроль вмісту вуглецю в пробах золи виконувався класичним методом (ГОСТ 11022-75). Усі проби золи аналізувались відомим способом (тобто вимірювання частоти виконувались при знаходженні ущільнюючого пуансона в датчику) і даним способом (тобто вимірювання частоти генератора здійснювались через 6 с після виведення пуансона з датчика). Середньоквадратичне відхилення результатів діелькометричного методу аналізу від даних класичного методу склало 0,66 % при аналізі проб золи відомим способом; 0,53 % при аналізі тих же проб золи даним способом. Застосування даного способу дозволяє підвищити точність разового визначення вмісту вуглецю в продуктах згорання твердого палива порівняно з відомим способом приблизно на 20-25%. 2 37000 Фіг. 1 Фіг. 2 3 37000 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
