Гідравлічний генератор коливань

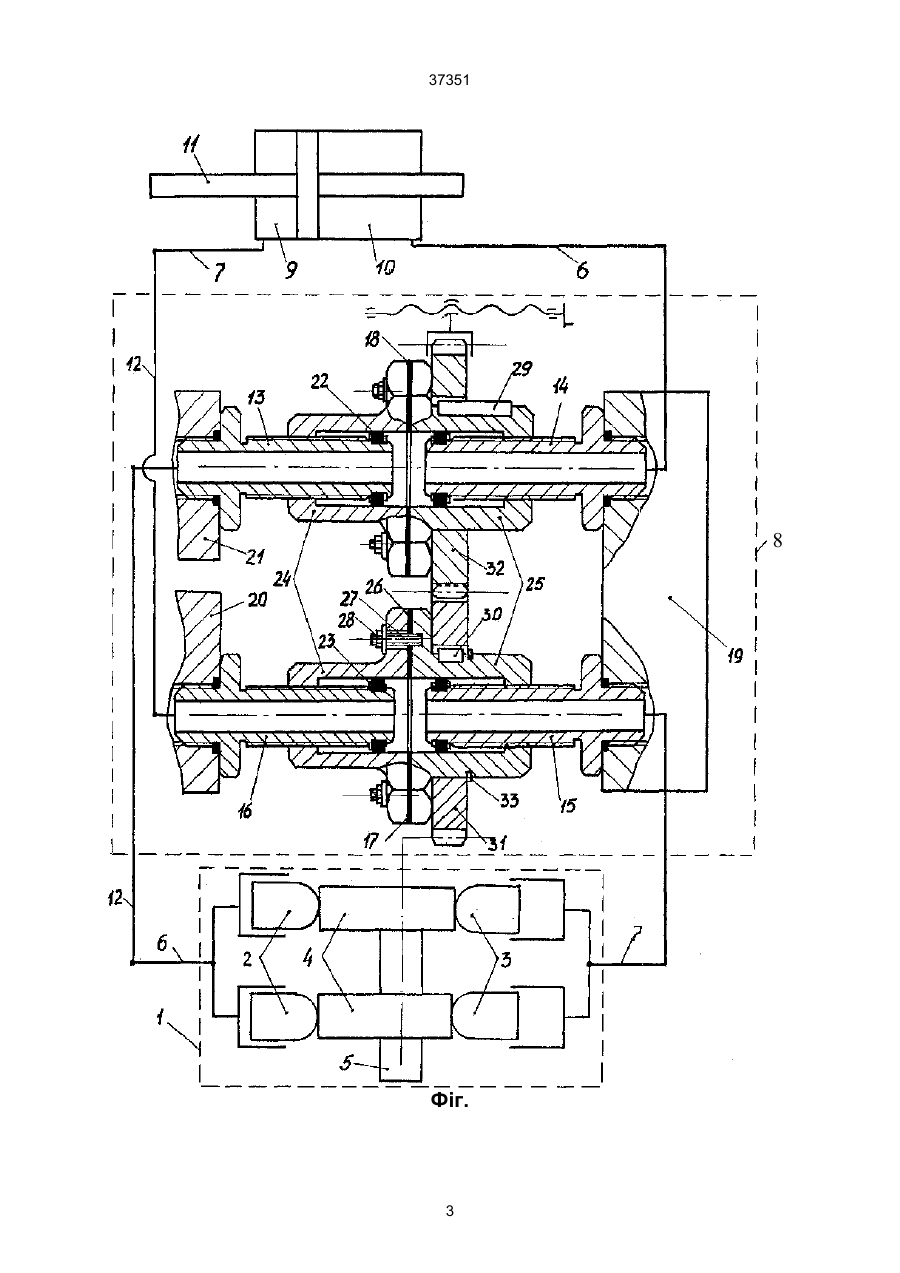

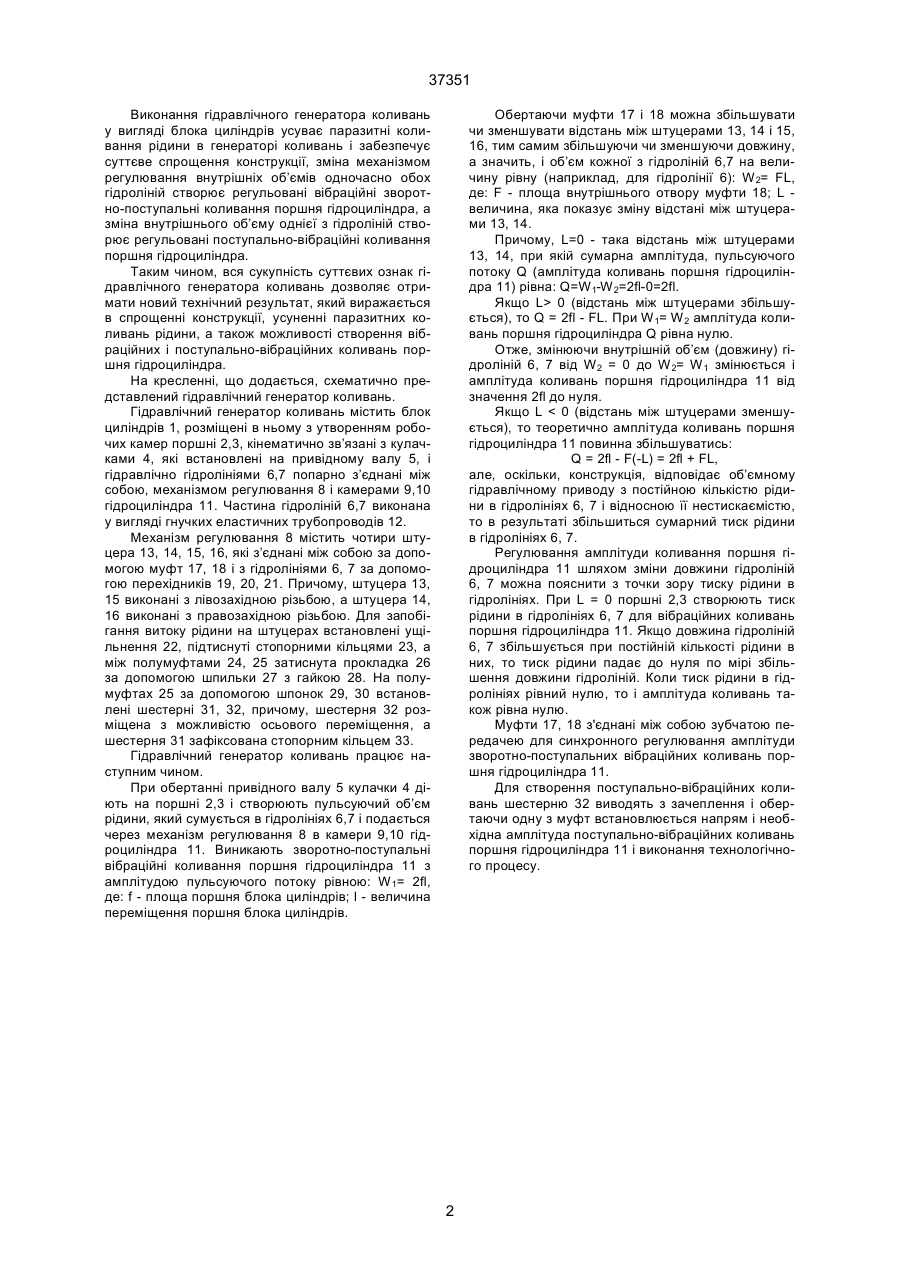

1. Гідравлічний генератор коливань, що містить корпус з встановленими в ньому блоками циліндрів і розміщені в циліндрах з утворенням робочих камер поршні гідролініями попарно з'єднані між собою і однією з камер гідроциліндра, а також кінематичне зв’язані з кулачками, які встановлені на привідному валу, який відрізняється тим, що 37351 Виконання гідравлічного генератора коливань у вигляді блока циліндрів усуває паразитні коливання рідини в генераторі коливань і забезпечує суттєве спрощення конструкції, зміна механізмом регулювання внутрішніх об’ємів одночасно обох гідроліній створює регульовані вібраційні зворотно-поступальні коливання поршня гідроциліндра, а зміна внутрішнього об’єму однієї з гідроліній створює регульовані поступально-вібраційні коливання поршня гідроциліндра. Таким чином, вся сукупність суттєвих ознак гідравлічного генератора коливань дозволяє отримати новий технічний результат, який виражається в спрощенні конструкції, усуненні паразитних коливань рідини, а також можливості створення вібраційних і поступально-вібраційних коливань поршня гідроциліндра. На кресленні, що додається, схематично представлений гідравлічний генератор коливань. Гідравлічний генератор коливань містить блок циліндрів 1, розміщені в ньому з утворенням робочих камер поршні 2,3, кінематично зв’язані з кулачками 4, які встановлені на привідному валу 5, і гідравлічно гідролініями 6,7 попарно з’єднані між собою, механізмом регулювання 8 і камерами 9,10 гідроциліндра 11. Частина гідроліній 6,7 виконана у вигляді гнучких еластичних трубопроводів 12. Механізм регулювання 8 містить чотири штуцера 13, 14, 15, 16, які з’єднані між собою за допомогою муфт 17, 18 і з гідролініями 6, 7 за допомогою перехідників 19, 20, 21. Причому, штуцера 13, 15 виконані з лівозахідною різьбою, а штуцера 14, 16 виконані з правозахідною різьбою. Для запобігання витоку рідини на штуцерах встановлені ущільнення 22, підтиснуті стопорними кільцями 23, а між полумуфтами 24, 25 затиснута прокладка 26 за допомогою шпильки 27 з гайкою 28. На полумуфтах 25 за допомогою шпонок 29, 30 встановлені шестерні 31, 32, причому, шестерня 32 розміщена з можливістю осьового переміщення, а шестерня 31 зафіксована стопорним кільцем 33. Гідравлічний генератор коливань працює наступним чином. При обертанні привідного валу 5 кулачки 4 діють на поршні 2,3 і створюють пульсуючий об’єм рідини, який сумується в гідролініях 6,7 і подається через механізм регулювання 8 в камери 9,10 гідроциліндра 11. Виникають зворотно-поступальні вібраційні коливання поршня гідроциліндра 11 з амплітудою пульсуючого потоку рівною: W1= 2fl, де: f - площа поршня блока циліндрів; l - величина переміщення поршня блока циліндрів. Обертаючи муфти 17 і 18 можна збільшувати чи зменшувати відстань між штуцерами 13, 14 і 15, 16, тим самим збільшуючи чи зменшуючи довжину, а значить, і об’єм кожної з гідроліній 6,7 на величину рівну (наприклад, для гідролінії 6): W2= FL, де: F - площа внутрішнього отвору муфти 18; L величина, яка показує зміну відстані між штуцерами 13, 14. Причому, L=0 - така відстань між штуцерами 13, 14, при якій сумарна амплітуда, пульсуючого потоку Q (амплітуда коливань поршня гідроциліндра 11) рівна: Q=W1-W2=2fl-0=2fl. Якщо L> 0 (відстань між штуцерами збільшується), то Q = 2fl - FL. При W1= W 2 амплітуда коливань поршня гідроциліндра Q рівна нулю. Отже, змінюючи внутрішній об’єм (довжину) гідроліній 6, 7 від W2 = 0 до W 2= W1 змінюється і амплітуда коливань поршня гідроциліндра 11 від значення 2fl до нуля. Якщо L < 0 (відстань між штуцерами зменшується), то теоретично амплітуда коливань поршня гідроциліндра 11 повинна збільшуватись: Q = 2fl - F(-L) = 2fl + FL, але, оскільки, конструкція, відповідає об’ємному гідравлічному приводу з постійною кількістю рідини в гідролініях 6, 7 і відносною її нестискаємістю, то в результаті збільшиться сумарний тиск рідини в гідролініях 6, 7. Регулювання амплітуди коливання поршня гідроциліндра 11 шляхом зміни довжини гідроліній 6, 7 можна пояснити з точки зору тиску рідини в гідролініях. При L = 0 поршні 2,3 створюють тиск рідини в гідролініях 6, 7 для вібраційних коливань поршня гідроциліндра 11. Якщо довжина гідроліній 6, 7 збільшується при постійній кількості рідини в них, то тиск рідини падає до нуля по мірі збільшення довжини гідроліній. Коли тиск рідини в гідролініях рівний нулю, то і амплітуда коливань також рівна нулю. Муфти 17, 18 з'єднані між собою зубчатою передачею для синхронного регулювання амплітуди зворотно-поступальних вібраційних коливань поршня гідроциліндра 11. Для створення поступально-вібраційних коливань шестерню 32 виводять з зачеплення і обертаючи одну з муфт встановлюється напрям і необхідна амплітуда поступально-вібраційних коливань поршня гідроциліндра 11 і виконання технологічного процесу. 2 37351 8 Фіг. 3 37351 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
