Фільтр

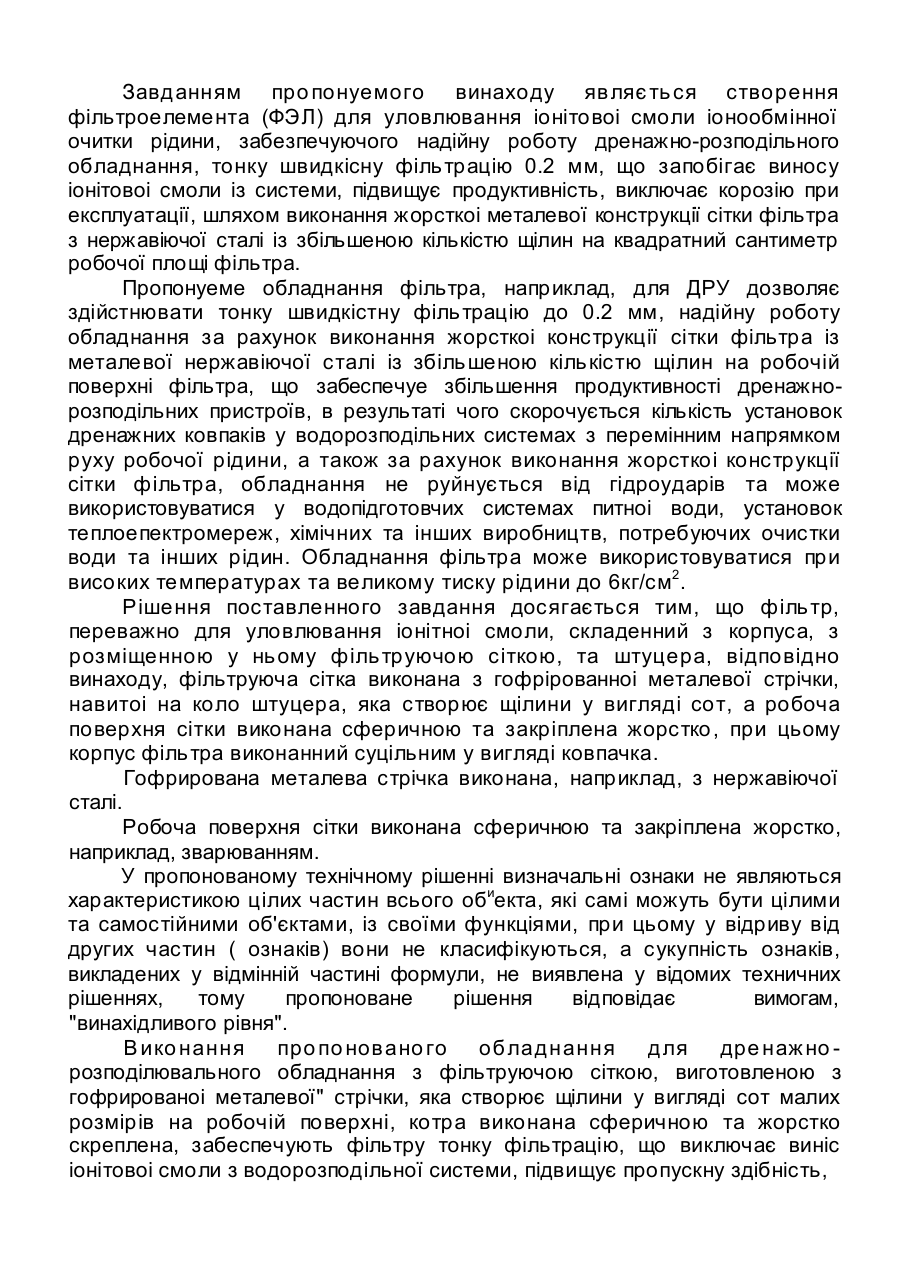

МПК 6BOID35/02 Ф ІЛ ЬТ Р Винахід відноситься до обладнання для іонообмінноі очистки рідини від розчинних примісів та може бути використаний у процесах обезсолювання води у водоросподільних системах , з перемінним напрямком руху робочої рідини. Існує водорозподільне обладнання іонітного фільтра, яке має систему перфорированих труб з установленими на них пористими жолобами, де пористі жолоби виконані плаваючими по вертикальним направляючим, встановленими на перфорированіи трубі (див.а.с.СРСР №376106, кл.ВОІ Д 33/04, публ. 05.04.73р., Бюл. № 17 "Водорозподільне обладнання іонітного фільтра"). У даному обладнанні при односторонньому припиненні подачі води плаваючі пористі жолоби мають можливість перекривати фільтруючі щілини у перфорированих трубах, для запобігання виносу частин іонітовоі смоли у систему, але конструкція фільтра виконана не жорсткою, а плавачою, яка швидко виходить із ладу від гідравлічних ударів та зміни тиска у потоці рідини, так як відома конструкція фільтра не виключає односторннього заклинювання плаваючого жолоба у вертикальних направляючих, що не забеспечуе надійної роботи пристрою, не дає потрібної ступені очистки рідини, не запобігає виносу робочоі фракції. Найближчим техничним рішенням, по технічній суті з заявленним, узятим за прототип , являється філь тр для очистки рідини та газових потоків, який має корпус із штуцером та кришкою з осьовим отвором, установлені у корпусі фільтруючої сітки, при цьому корпус виконанний з отворами на боковій поверхні, а філь тр забеспеченний еластитною діафрагмою, розміщенною на фільтрируючій сітці та виконаною з прорізями та обоймою, розміщенною на боковій поверхні корпуса, (див. а.с.СРСР № 1611392 МКЛ ВОІД 35/02 , публ. 07.12.90р. бюл. № 45 "Фільтр "). Відоме обладнання фільтра очистки рідини конструктивно виконано також не жорстким. Діафрагма виконана із еластичного матеріалу з прорізями. Для герметичного перекриття потока рідини необхідно мати гладкі та чисті контактні поверхні, що не забеспечуеться пристроєм між прилягаючими поверхнями еластичної діафрагми з кришкою та сіткою, так як не виключене накопичення солі, що перешкоджає повному приляганню діафрагми поверхні прорізів до сітки та пелюсток до кришки. Даний фільтр ненадійний в роботі, має потребу частого очищення від солі, має малу продуктивність з-за незначної кіль кості пропускних фільтрувальних щілин, виконанних у вигляді отворів, що перекриваються пелюстками діафрагми. Він також не забеспечуе ступені потрібної тонкості іонітноі фільтрації із-за виконання щілин у виді отвору, а це не забезпечує з атр им а нн я іо ніто во і с м о ли, що б вик люч ит и вин іс іі з с ис те м и. А також еластичність резиновоі діафрагми порушується при підвищеній температурі робочоі рідини . Завд анням про понуемого винаходу являє ть ся створення фільтроелемента (ФЭЛ) для уловлювання іонітовоі смоли іонообмінної очитки рідини, забезпечуючого надійну роботу дренажно-розподільного обладнання, тонку швидкісну філь трацію 0.2 мм, що запобігає виносу іонітовоі смоли із системи, підвищує продуктивність, виключає корозію при експлуатації, шляхом виконання жорсткоі металевої конструкції сітки фільтра з нержавіючої сталі із збільшеною кількістю щілин на квадратний сантиметр робочої площі фільтра. Пропонуеме обладнання фільтра, наприклад, для ДРУ дозволяє здійстнювати тонку швидкістну філь трацію до 0.2 мм, надійну роботу обладнання за рахунок виконання жорсткоі конструкції сітки фільтра із металевої нержавіючої сталі із збіль шеною кіль кістю щілин на робочій поверхні фільтра, що забеспечуе збільшення продуктивності дренажнорозподільних пристроїв, в результаті чого скорочується кількість установок дренажних ковпаків у водорозподільних системах з перемінним напрямком руху робочої рідини, а також за рахунок виконання жорсткоі конструкції сітки фільтра, обладнання не руйнується від гідроударів та може використовуватися у водопідготовчих системах питноі води, установок теплоепектромереж, хімічних та інших виробництв, потребуючих очистки води та інших рідин. Обладнання фільтра може використовуватися при високих температурах та великому тиску рідини до 6кг/см2. Рішення поставленного завдання досягається тим, що філь тр, переважно для уловлювання іонітноі смоли, складенний з корпуса, з розміщенною у нь ому філь труючою сіткою, та штуцера, відповідно винаходу, фільтруюча сітка виконана з гофрірованноі металевої стрічки, навитоі на коло штуцера, яка створює щілини у вигляді сот, а робоча поверхня сіткивиконана сферичною та закріплена жорстко, при цьому корпус філь тра виконанний суцільним у вигляді ковпачка. Гофрирована металева стрічка виконана, наприклад, з нержавіючої сталі. Робоча поверхня сітки виконана сферичною та закріплена жорстко, наприклад, зварюванням. У пропонованому технічному рішенні визначальні ознаки не являються характеристикою цілих частин всього обиекта, які самі можуть бути цілими та самостійними об'єктами, із своїми функціями, при цьому у відриву від других частин ( ознаків) вони не класифікуються, а сукупність ознаків, викладених у відмінній частині формули, не виявлена у відомих техничних рішеннях, тому пропоноване рішення відповідає вимогам, "винахідливого рівня". В ико нання про по новано го об лад нання д ля дре наж но розподілювального обладнання з фільтруючою сіткою, виготовленою з гофрированоі металевої" стрічки, яка створює щілини у вигляді сот малих розмірів на робочій поверхні, котра виконана сферичною та жорстко скреплена, забеспечують фільтру тонку фільтрацію, що виключає виніс іонітовоі смоли з водорозподільної системи, підвищує пропускну здібність, в нас лідок чого підвищує ть ся продуктивнее філь тра. За рахунок жорсткості фільтруючої сітки, конструктивно виконанноі у вигляді сот з металевої стрічки, забеспечуеться підвищена стійкість до пдроударів, в наслідок чого збіль шується строк служіння фільтра. На фіг. 1 - зображенний фільтр, розріз. На фіг.2 - вид по стрілці А ( збільшено). На фіг.З - показано гофріровання стрічки. Фільтр складається із корпуса 1, в якому розташована фільтруюча сітка 2, виконана з металевої гофрированої стрічки З.що створює щілини у вигляді сот 4, Металева гофрирована стрічка 3 навита на штуцер 5 і утворює сферичну робочу поверхню, де стрічка 3 закріплена жорстко, наприклад, зварюванним швом Фільтр працює таким чином. При подачі рідини в систему водопідготовки з розчином іонітовоі смоли рідина поступа по щілинам 4 сітки 2 у корпус 1 та повертається в систему через штуцер 5. При цьому на фільтруючій сітці можливе осідання грудочок іонітовоі смоли. Д ля повернення смоли у систему водопідго товки змінюють напрямок потоку рідини. Рідину подають у штуцер 5 та повертають через сітку 2, очищаючи останню від іоніту. Фільтр ^ ^ - ТЕ ^4" ері г, В \ (pi 2,5 Mod и ІЙ ||* |V
