Пристрій для демонстрації рухомих зображень

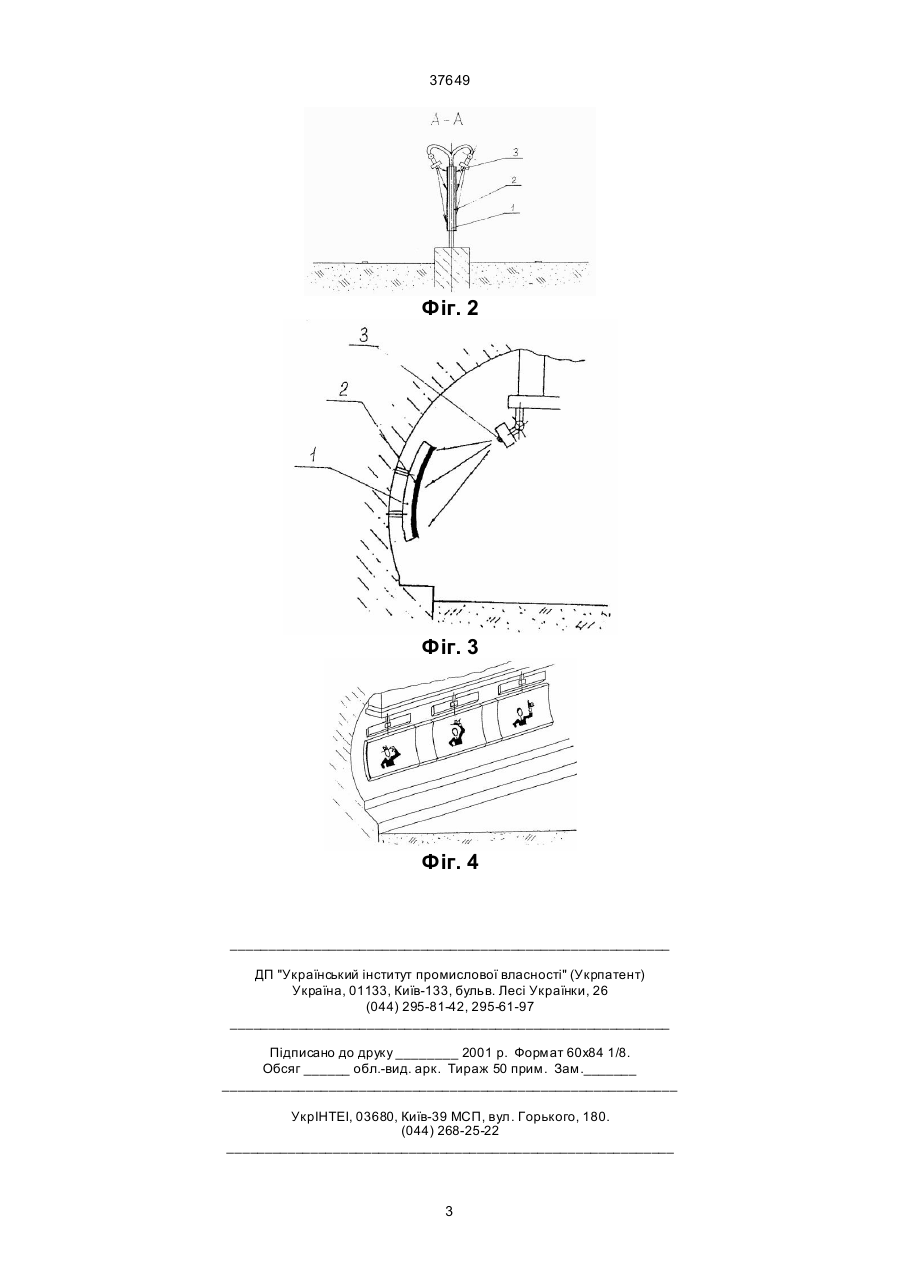

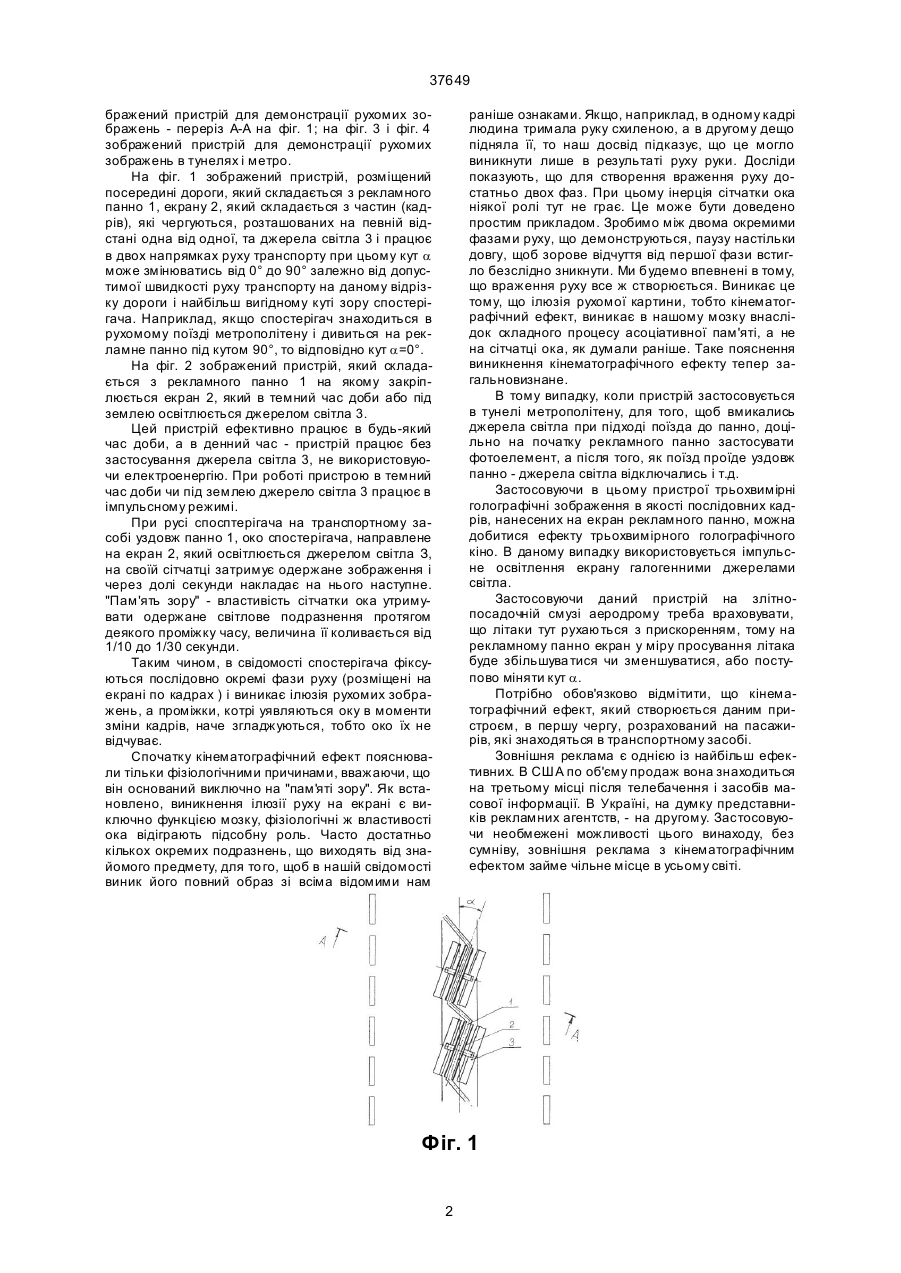

Пристрій для демонстрації рухомих зображень, що складається з основного панно з закріпленим на ньому екраном, і джерела світла, який відрізняє ться там, що екран складається з частин, які чергуються, розташованих на певній відстані одна від одної, до того ж на кожну частину екрана нанесено зображення ряду послідовних положень заданого рухомого об'єкта. (19) (21) 2000031819 (22) 31.03.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Палагін Ігор Віленович (73) Палагін Ігор Віленович 37649 бражений пристрій для демонстрації рухомих зображень - переріз А-А на фіг. 1; на фіг. 3 і фіг. 4 зображений пристрій для демонстрації рухомих зображень в тунелях і метро. На фіг. 1 зображений пристрій, розміщений посередині дороги, який складається з рекламного панно 1, екрану 2, який складається з частин (кадрів), які чергуються, розташованих на певній відстані одна від одної, та джерела світла 3 і працює в двох напрямках руху транспорту при цьому кут a може змінюватись від 0° до 90° залежно від допустимої швидкості руху транспорту на даному відрізку дороги і найбільш вигідному куті зору спостерігача. Наприклад, якщо спостерігач знаходиться в рухомому поїзді метрополітену і дивиться на рекламне панно під кутом 90°, то відповідно кут a=0°. На фіг. 2 зображений пристрій, який складається з рекламного панно 1 на якому закріплюється екран 2, який в темний час доби або під землею освітлюється джерелом світла 3. Цей пристрій ефективно працює в будь-який час доби, а в денний час - пристрій працює без застосування джерела світла 3, не використовуючи електроенергію. При роботі пристрою в темний час доби чи під землею джерело світла 3 працює в імпульсному режимі. При русі спосптерігача на транспортному засобі уздовж панно 1, око спостерігача, направлене на екран 2, який освітлюється джерелом світла З, на своїй сітчатці затримує одержане зображення і через долі секунди накладає на нього наступне. "Пам'ять зору" - властивість сітчатки ока утримувати одержане світлове подразнення протягом деякого проміжку часу, величина її коливається від 1/10 до 1/30 секунди. Таким чином, в свідомості спостерігача фіксуються послідовно окремі фази руху (розміщені на екрані по кадрах ) і виникає ілюзія рухомих зображень, а проміжки, котрі уявляються оку в моменти зміни кадрів, наче згладжуються, тобто око їх не відчуває. Спочатку кінематографічний ефект пояснювали тільки фізіологічними причинами, вважаючи, що він оснований виключно на "пам'яті зору". Як встановлено, виникнення ілюзії руху на екрані є виключно функцією мозку, фізіологічні ж властивості ока відіграють підсобну роль. Часто достатньо кількох окремих подразнень, що виходять від знайомого предмету, для то го, щоб в нашій свідомості виник його повний образ зі всіма відомими нам раніше ознаками. Якщо, наприклад, в одному кадрі людина тримала руку схиленою, а в другому дещо підняла її, то наш досвід підказує, що це могло виникнути лише в результаті руху руки. Досліди показують, що для створення враження руху достатньо двох фаз. При цьому інерція сітчатки ока ніякої ролі тут не грає. Це може бути доведено простим прикладом. Зробимо між двома окремими фазами руху, що демонструються, паузу настільки довгу, щоб зорове відчуття від першої фази встигло безслідно зникнути. Ми будемо впевнені в тому, що враження руху все ж створюється. Виникає це тому, що ілюзія рухомої картини, тобто кінематографічний ефект, виникає в нашому мозку внаслідок складного процесу асоціативної пам'яті, а не на сітчатці ока, як думали раніше. Таке пояснення виникнення кінематографічного ефекту тепер загальновизнане. В тому випадку, коли пристрій застосовується в тунелі метрополітену, для того, щоб вмикались джерела світла при підході поїзда до панно, доцільно на початку рекламного панно застосувати фотоелемент, а після того, як поїзд проїде уздовж панно - джерела світла відключались і т.д. Застосовуючи в цьому пристрої трьохвимірні голографічні зображення в якості послідовних кадрів, нанесених на екран рекламного панно, можна добитися ефекту трьохвимірного голографічного кіно. В даному випадку використовується імпульсне освітлення екрану галогенними джерелами світла. Застосовуючи даний пристрій на злітнопосадочній смузі аеродрому треба враховувати, що літаки тут рухаються з прискоренням, тому на рекламному панно екран у міру просування літака буде збільшува тися чи зменшуватися, або поступово міняти кут a. Потрібно обов'язково відмітити, що кінематографічний ефект, який створюється даним пристроєм, в першу чергу, розрахований на пасажирів, які знаходяться в транспортному засобі. Зовнішня реклама є однією із найбільш ефективних. В США по об'єму продаж вона знаходиться на третьому місці після телебачення і засобів масової інформації. В Україні, на думку представників рекламних агентств, - на другому. Застосовуючи необмежені можливості цього винаходу, без сумніву, зовнішня реклама з кінематографічним ефектом займе чільне місце в усьому світі. Фіг. 1 2 37649 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
