Електрофільтр з жорсткою системою струшування плоских осаджувальних електродів

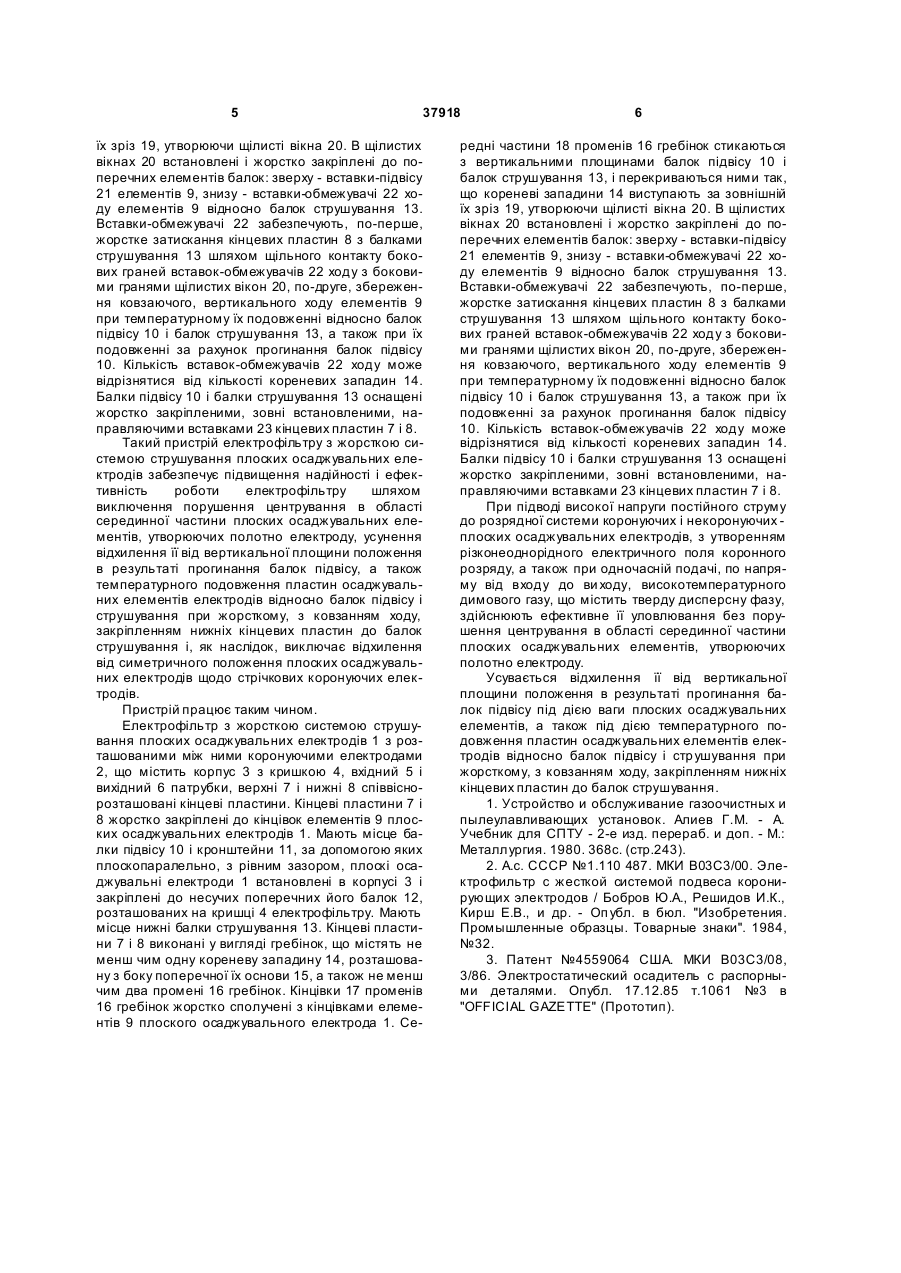

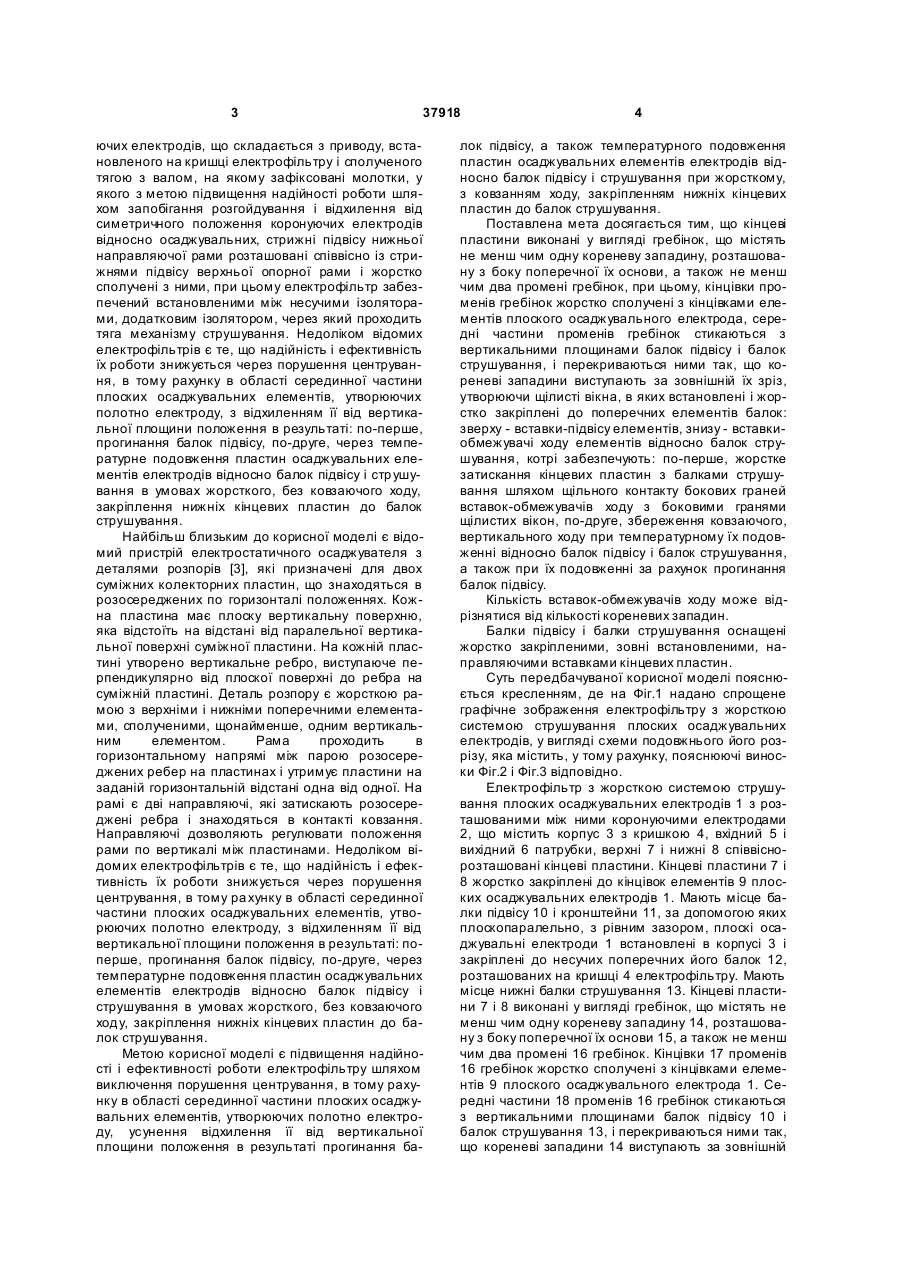

1. Електрофільтр з жорсткою системою струшування плоских осаджувальних електродів з розташованими між ними коронуючими електродами, що містить корпус з кришкою, вхідний і вихідний патрубки, верхні і нижні співвісно розташовані кінцеві пластини, які жорстко закріплені до кінцівок елементів плоских осаджувальних електродів, балки підвісу і кронштейни, за допомогою яких плоскопаралельно, з рівним зазором, плоскі осаджувальні електроди встановлені в корпусі і закріплені до несучих поперечних його балок, розташованих на кришці електрофільтра, а також нижні балки струшування, який відрізняється тим, що кінцеві пластини виконані у вигляді гребінок, що містять не менше ніж одну кореневу западину, розташовану з боку поперечної їх основи, а також не менше ніж два промені гребінок, при цьому кінцівки променів гребінок жорстко сполучені з кінцівками елементів плоского осаджувального електрода, середні частини (18) променів (16) гребінок стикаються з вертикальними площинами балок U 2 37918 1 3 37918 ючих електродів, що складається з приводу, встановленого на кришці електрофільтру і сполученого тягою з валом, на якому зафіксовані молотки, у якого з метою підвищення надійності роботи шляхом запобігання розгойдування і відхилення від симетричного положення коронуючих електродів відносно осаджувальних, стрижні підвісу нижньої направляючої рами розташовані співвісно із стрижнями підвісу верхньої опорної рами і жорстко сполучені з ними, при цьому електрофільтр забезпечений встановленими між несучими ізоляторами, додатковим ізолятором, через який проходить тяга механізму струшування. Недоліком відомих електрофільтрів є те, що надійність і ефективність їх роботи знижується через порушення центрування, в тому рахунку в області серединної частини плоских осаджувальних елементів, утворюючих полотно електроду, з відхиленням її від вертикальної площини положення в результаті: по-перше, прогинання балок підвісу, по-друге, через температурне подовження пластин осаджувальних елементів електродів відносно балок підвісу і стр ушування в умовах жорсткого, без ковзаючого ходу, закріплення нижніх кінцевих пластин до балок струшування. Найбільш близьким до корисної моделі є відомий пристрій електростатичного осаджувателя з деталями розпорів [3], які призначені для двох суміжних колекторних пластин, що знаходяться в розосереджених по горизонталі положеннях. Кожна пластина має плоску вертикальну поверхню, яка відстоїть на відстані від паралельної вертикальної поверхні суміжної пластини. На кожній пластині утворено вертикальне ребро, виступаюче перпендикулярно від плоскої поверхні до ребра на суміжній пластині. Деталь розпору є жорсткою рамою з верхніми і нижніми поперечними елементами, сполученими, щонайменше, одним вертикальним елементом. Рама проходить в горизонтальному напрямі між парою розосереджених ребер на пластинах і утримує пластини на заданій горизонтальній відстані одна від одної. На рамі є дві направляючі, які затискають розосереджені ребра і знаходяться в контакті ковзання. Направляючі дозволяють регулювати положення рами по вертикалі між пластинами. Недоліком відомих електрофільтрів є те, що надійність і ефективність їх роботи знижується через порушення центрування, в тому ра хунку в області серединної частини плоских осаджувальних елементів, утворюючих полотно електроду, з відхиленням її від вертикальної площини положення в результаті: поперше, прогинання балок підвісу, по-друге, через температурне подовження пластин осаджувальних елементів електродів відносно балок підвісу і струшування в умовах жорсткого, без ковзаючого ходу, закріплення нижніх кінцевих пластин до балок струшування. Метою корисної моделі є підвищення надійності і ефективності роботи електрофільтру шляхом виключення порушення центрування, в тому рахунку в області серединної частини плоских осаджувальних елементів, утворюючих полотно електроду, усунення відхилення її від вертикальної площини положення в результаті прогинання ба 4 лок підвісу, а також температурного подовження пластин осаджувальних елементів електродів відносно балок підвісу і струшування при жорсткому, з ковзанням ходу, закріпленням нижніх кінцевих пластин до балок струшування. Поставлена мета досягається тим, що кінцеві пластини виконані у вигляді гребінок, що містять не менш чим одну кореневу западину, розташовану з боку поперечної їх основи, а також не менш чим два промені гребінок, при цьому, кінцівки променів гребінок жорстко сполучені з кінцівками елементів плоского осаджувального електрода, середні частини променів гребінок стикаються з вертикальними площинами балок підвісу і балок струшування, і перекриваються ними так, що кореневі западини виступають за зовнішній їх зріз, утворюючи щілисті вікна, в яких встановлені і жорстко закріплені до поперечних елементів балок: зверху - вставки-підвісу елементів, знизу - вставкиобмежувачі ходу елементів відносно балок струшування, котрі забезпечують: по-перше, жорстке затискання кінцевих пластин з балками струшування шляхом щільного контакту бокових граней вставок-обмежувачів ходу з боковими гранями щілистих вікон, по-друге, збереження ковзаючого, вертикального ходу при температурному їх подовженні відносно балок підвісу і балок струшування, а також при їх подовженні за рахунок прогинання балок підвісу. Кількість вставок-обмежувачів ходу може відрізнятися від кількості кореневих западин. Балки підвісу і балки струшування оснащені жорстко закріпленими, зовні встановленими, направляючими вставками кінцевих пластин. Суть передбачуваної корисної моделі пояснюється кресленням, де на Фіг.1 надано спрощене графічне зображення електрофільтру з жорсткою системою струшування плоских осаджувальних електродів, у вигляді схеми подовжнього його розрізу, яка містить, у тому рахунку, пояснюючі виноски Фіг.2 і Фіг.3 відповідно. Електрофільтр з жорсткою системою струшування плоских осаджувальних електродів 1 з розташованими між ними коронуючими електродами 2, що містить корпус 3 з кришкою 4, вхідний 5 і вихідний 6 патрубки, верхні 7 і нижні 8 співвіснорозташовані кінцеві пластини. Кінцеві пластини 7 і 8 жорстко закріплені до кінцівок елементів 9 плоских осаджувальних електродів 1. Мають місце балки підвісу 10 і кронштейни 11, за допомогою яких плоскопаралельно, з рівним зазором, плоскі осаджувальні електроди 1 встановлені в корпусі 3 і закріплені до несучих поперечних його балок 12, розташованих на кришці 4 електрофільтру. Мають місце нижні балки струшування 13. Кінцеві пластини 7 і 8 виконані у вигляді гребінок, що містять не менш чим одну кореневу западину 14, розташовану з боку поперечної їх основи 15, а також не менш чим два промені 16 гребінок. Кінцівки 17 променів 16 гребінок жорстко сполучені з кінцівками елементів 9 плоского осаджувального електрода 1. Середні частини 18 променів 16 гребінок стикаються з вертикальними площинами балок підвісу 10 і балок струшування 13, і перекриваються ними так, що кореневі западини 14 виступають за зовнішній 5 37918 їх зріз 19, утворюючи щілисті вікна 20. В щілистих вікнах 20 встановлені і жорстко закріплені до поперечних елементів балок: зверху - вставки-підвісу 21 елементів 9, знизу - вставки-обмежувачі 22 ходу елементів 9 відносно балок струшування 13. Вставки-обмежувачі 22 забезпечують, по-перше, жорстке затискання кінцевих пластин 8 з балками струшування 13 шляхом щільного контакту бокових граней вставок-обмежувачів 22 ходу з боковими гранями щілистих вікон 20, по-друге, збереження ковзаючого, вертикального ходу елементів 9 при температурному їх подовженні відносно балок підвісу 10 і балок струшування 13, а також при їх подовженні за рахунок прогинання балок підвісу 10. Кількість вставок-обмежувачів 22 ходу може відрізнятися від кількості кореневих западин 14. Балки підвісу 10 і балки струшування 13 оснащені жорстко закріпленими, зовні встановленими, направляючими вставками 23 кінцевих пластин 7 і 8. Такий пристрій електрофільтру з жорсткою системою струшування плоских осаджувальних електродів забезпечує підвищення надійності і ефективність роботи електрофільтру шляхом виключення порушення центрування в області серединної частини плоских осаджувальних елементів, утворюючих полотно електроду, усунення відхилення її від вертикальної площини положення в результаті прогинання балок підвісу, а також температурного подовження пластин осаджувальних елементів електродів відносно балок підвісу і струшування при жорсткому, з ковзанням ходу, закріпленням нижніх кінцевих пластин до балок струшування і, як наслідок, виключає відхилення від симетричного положення плоских осаджувальних електродів щодо стрічкових коронуючих електродів. Пристрій працює таким чином. Електрофільтр з жорсткою системою струшування плоских осаджувальних електродів 1 з розташованими між ними коронуючими електродами 2, що містить корпус 3 з кришкою 4, вхідний 5 і вихідний 6 патрубки, верхні 7 і нижні 8 співвіснорозташовані кінцеві пластини. Кінцеві пластини 7 і 8 жорстко закріплені до кінцівок елементів 9 плоских осаджувальних електродів 1. Мають місце балки підвісу 10 і кронштейни 11, за допомогою яких плоскопаралельно, з рівним зазором, плоскі осаджувальні електроди 1 встановлені в корпусі 3 і закріплені до несучих поперечних його балок 12, розташованих на кришці 4 електрофільтру. Мають місце нижні балки струшування 13. Кінцеві пластини 7 і 8 виконані у вигляді гребінок, що містять не менш чим одну кореневу западину 14, розташовану з боку поперечної їх основи 15, а також не менш чим два промені 16 гребінок. Кінцівки 17 променів 16 гребінок жорстко сполучені з кінцівками елементів 9 плоского осаджувального електрода 1. Се 6 редні частини 18 променів 16 гребінок стикаються з вертикальними площинами балок підвісу 10 і балок струшування 13, і перекриваються ними так, що кореневі западини 14 виступають за зовнішній їх зріз 19, утворюючи щілисті вікна 20. В щілистих вікнах 20 встановлені і жорстко закріплені до поперечних елементів балок: зверху - вставки-підвісу 21 елементів 9, знизу - вставки-обмежувачі 22 ходу елементів 9 відносно балок струшування 13. Вставки-обмежувачі 22 забезпечують, по-перше, жорстке затискання кінцевих пластин 8 з балками струшування 13 шляхом щільного контакту бокових граней вставок-обмежувачів 22 ходу з боковими гранями щілистих вікон 20, по-друге, збереження ковзаючого, вертикального ходу елементів 9 при температурному їх подовженні відносно балок підвісу 10 і балок струшування 13, а також при їх подовженні за рахунок прогинання балок підвісу 10. Кількість вставок-обмежувачів 22 ходу може відрізнятися від кількості кореневих западин 14. Балки підвісу 10 і балки струшування 13 оснащені жорстко закріпленими, зовні встановленими, направляючими вставками 23 кінцевих пластин 7 і 8. При підводі високої напруги постійного струму до розрядної системи коронуючих і некоронуючих плоских осаджувальних електродів, з утворенням різконеоднорідного електричного поля коронного розряду, а також при одночасній подачі, по напряму від входу до ви ходу, високотемпературного димового газу, що містить тверду дисперсну фазу, здійснюють ефективне її уловлювання без порушення центрування в області серединної частини плоских осаджувальних елементів, утворюючих полотно електроду. Усувається відхилення її від вертикальної площини положення в результаті прогинання балок підвісу під дією ваги плоских осаджувальних елементів, а також під дією температурного подовження пластин осаджувальних елементів електродів відносно балок підвісу і стр ушування при жорсткому, з ковзанням ходу, закріпленням нижніх кінцевих пластин до балок струшування. 1. Устройство и обслуживание газоочистных и пылеулавливающих установок. Алиев Г.М. - А. Учебник для СПТУ - 2-е изд. перераб. и доп. - М.: Металлургия. 1980. 368с. (стр.243). 2. А.с. СССР №1.110 487. МКИ В03С3/00. Электрофильтр с жесткой системой подвеса коронирующих электродов / Бобров Ю.А., Решидов И.К., Кирш Е.В., и др. - Оп убл. в бюл. "Изобретения. Промышленные образцы. Товарные знаки". 1984, №32. 3. Патент №4559064 США. МКИ В03С3/08, 3/86. Электростатический осадитель с распорными деталями. Опубл. 17.12.85 т.1061 №3 в "OFFICIAL GAZETTE" (Прототип). 7 Комп’ютерна в ерстка А. Рябко 37918 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
