Система струшування

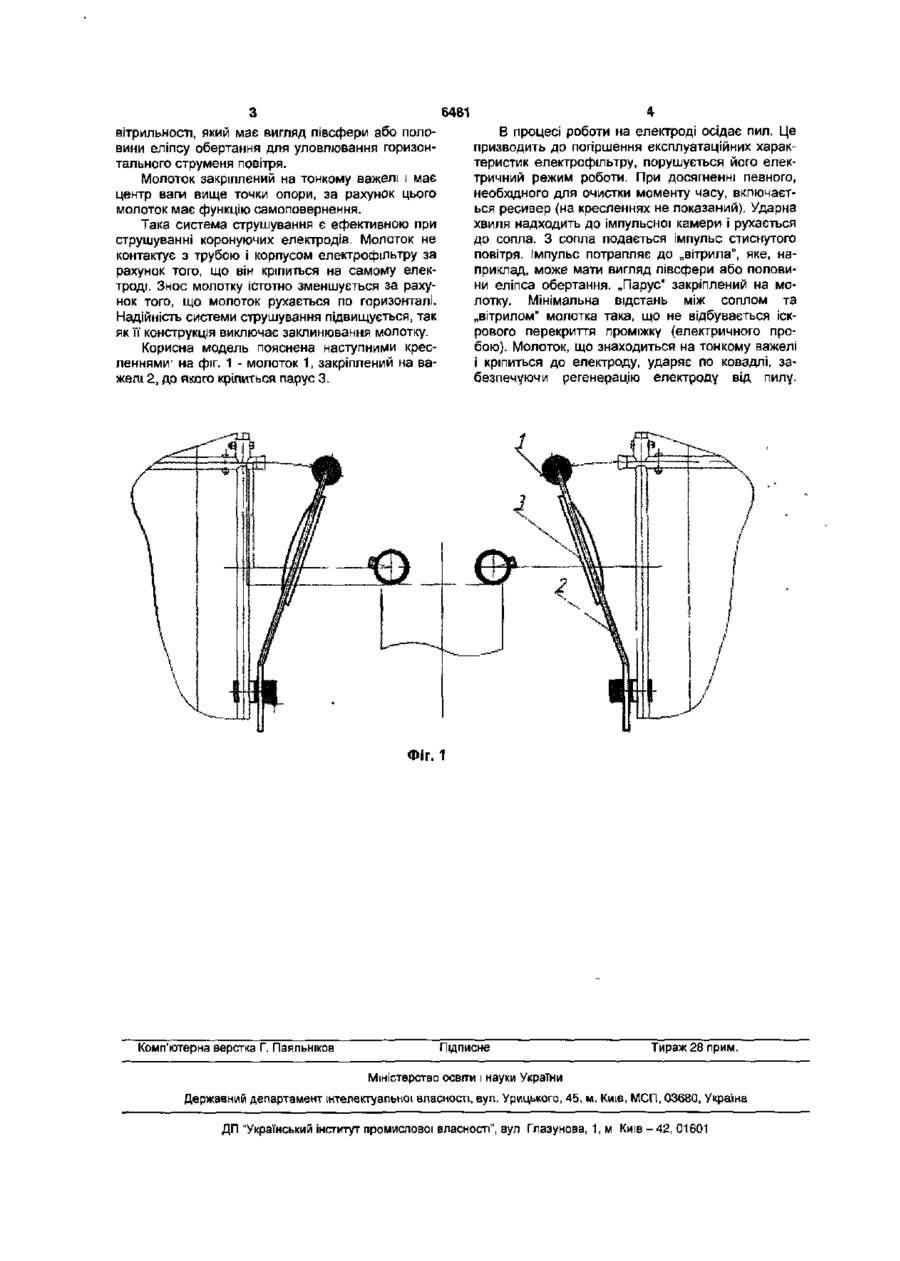

1. Система струшування електродів електрофільтра, яка являє собою імпульсну камеру з соплом, ударник і ковадло, яка відрізняється тим, що молоток закріплений на електроді, що струшується. 2. Система струшування електродів електрофільтра по п. 1, яка відрізняється тим, що клапан і ресивер винесені за межі електричного поля і корпусу електрофільтра. 3. Система струшування електродів електрофільтра по пп. 1, 2, яка відрізняється тим, що молоток обладнаний елементом підвищеної' вітрильності, який має вигляд півсфери або половини еліпса обертання 4. Система струшування електродів електрофільтра по пп. 1-3, яка відрізняється тим, що молоток закріплений на тонкому важелі і має центр ваги вище точки опори. Корисна модель відноситься до області очищення запилених газів в електрофільтрах з використанням електростатичного ефекту, а саме при очищенні коронуючих електродів електрофільтра від пилу, що осів і може бути використана в різних галузях промисловості, насамперед у теплоенергетиці, металургійній і хімічній промисловостях. Відома система струшування електродів електрофільтру, яка являє собою механізм підйому і опускання системи, що струшується у вигляді сильфонів й привод [авторське свідоцтво СССР № 321291, 1971 бюл. № 35]. Така система струшування є непридатною для очищення коронуючого електроду, який постійно знаходиться під високою напругою. Крім того, така система є не досить надійною за рахунок того, що сильфон передчасно зношується у запиленому середовищі, струшування пилу по електроду є нерівномірним Можливість регулювання частоти і сили удару не є задовільною. Найбільш близьким аналогом корисної моделі є пристрій для струшування електродів електрофільтру, що являє собою Імпульсну камеру з соплом, ударник, що виповнений у вигляді стакану з бойком, вільно надітого на сопло Імпульсної камери і ковадло. В бічній стінці сопла виповнений отвір [авторське свідоцтво СССР № 1230696, 1986 Бюл. № 18]. Система струшування потребує пері одичної наладки за рахунок того, що з-за недосконалості конструкції відбувається абразивний знос частин системи, що обертаються, молотки зношуються зсередини і з бокової поверхні, в окремих випадках відбувається їх заклинювання. Система непридатна для струшування коронуючих електродів, що знаходяться під високою напругою - молоток має механічний і, ВІДПОВІДНО, електричний зв'язок з трубою і корпусом електрофільтру. В основу корисної моделі поставлено задачу: - створити систему струшування електродів, яка є максимально ефективною при струшуванні коронуючих електродів електрофільтру і інших механічних систем, що знаходяться під високою напругою - зменшити абразивний знос елементів системи струшування і її надійність, - зменшити вимоги до обслуговування системи струшування й спростити сам процес обслуговування. Поставлена задача вирішується шляхом створення нової системи струшування, в якої молоток закріплений на електроді, що регенерується І струшує коронуючу раму горизонтальним ударом, а не знизу вверх. Клапан і ресивер винесені за межі електричного поля і корпусу електрофільтру, це значно спрощує процес обслуговування системи. Молоток обладнаний елементом підвищеної СО CD < Э О) 6481 В процесі роботи на електроді осідає пил. Це призводить до погіршення експлуатаційних характеристик електрофільтру, порушується його електричний режим роботи. При досягненні певного, необхідного для очистки моменту часу, включається ресивер (на кресленнях не показаний). Ударна хвиля надходить до імпульсної камери і рухається до сопла. З сопла подається імпульс стиснутого повітря. Імпульс потрапляє до „вітрила", яке, наприклад, може мати вигляд півсфери або половини еліпса обертання. „Парус" закріплений на молотку. Мінімальна відстань між соплом та „вітрилом" молотка така, що не відбувається іскрового перекриття проміжку (електричного пробою). Молоток, що знаходиться на тонкому важелі і кріпиться до електроду, ударяє по ковадлі, забезпечуючи регенерацію електроду від пилу. вітрильності, який має вигляд півсфери або половини еліпсу обертання для уловлювання горизонтального струменя повітря. Молоток закріплений на тонкому важелі і має центр ваги вище точки опори, за рахунок цього молоток має функцію самоповернення. Така система струшування є ефективною при струшуванні коронуючих електродів. Молоток не контактує з трубою і корпусом електрофільтру за рахунок того, що він кріпиться на самому електроді. Знос молотку істотно зменшується за рахунок того, що молоток рухається по горизонталі. Надійність системи струшування підвищується, так як її конструкція виключає заклинювання молотку. Корисна модель пояснена наступними кресленнями- на фіг. 1 - молоток 1, закріплений на важелі 2, до якого кріпиться парус 3. Фіг. 1 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтепеюуапьноі власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
