Грунтооброблююче знаряддя

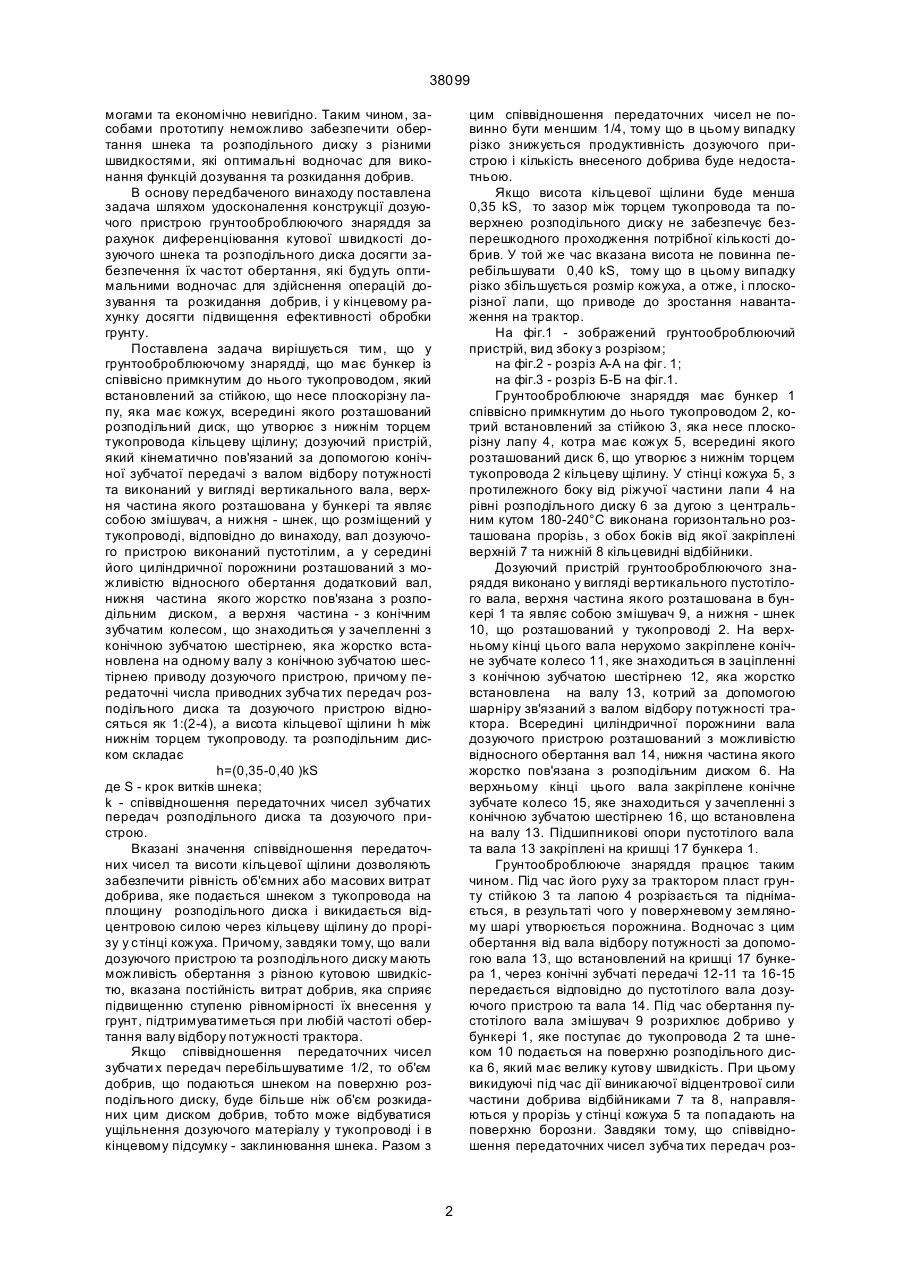

Грунтооброблююче знаряддя, яке має бункер із співвісно примкнутим до нього тукопроводом, що встановлений за стійкою, яка несе плоскорізну лапу, що має кожух, всередині якого розташований розподільний диск, що утворює з нижнім торцем тукопровода кільцеву щілину, дозуючий пристрій, який кінематично пов'язаний за допомогою конічної зубчатої передачі з валом відбору потужності та виконаний у вигляді вертикального вала, верхня частина якого розташована у бункері та являє собою змішувач, а нижня - шнек, що розміщений у 38099 могами та економічно невигідно. Таким чином, засобами прототипу неможливо забезпечити обертання шнека та розподільного диску з різними швидкостями, які оптимальні водночас для виконання функцій дозування та розкидання добрив. В основу передбаченого винаходу поставлена задача шляхом удосконалення конструкції дозуючого пристрою грунтооброблюючого знаряддя за рахунок диференціювання кутової швидкості дозуючого шнека та розподільного диска досягти забезпечення їх частот обертання, які будуть оптимальними водночас для здійснення операцій дозування та розкидання добрив, і у кінцевому рахунку досягти підвищення ефективності обробки грунту. Поставлена задача вирішується тим, що у грунтооброблюючому знарядді, що має бункер із співвісно примкнутим до нього тукопроводом, який встановлений за стійкою, що несе плоскорізну лапу, яка має кожух, всередині якого розташований розподільний диск, що утворює з нижнім торцем тукопровода кільцеву щілину; дозуючий пристрій, який кінематично пов'язаний за допомогою конічної зубчатої передачі з валом відбору потужності та виконаний у вигляді вертикального вала, верхня частина якого розташована у бункері та являє собою змішувач, а нижня - шнек, що розміщений у тукопроводі, відповідно до винаходу, вал дозуючого пристрою виконаний пустотілим, а у середині його циліндричної порожнини розташований з можливістю відносного обертання додатковий вал, нижня частина якого жорстко пов'язана з розподільним диском, а верхня частина - з конічним зубчатим колесом, що знаходиться у зачепленні з конічною зубчатою шестірнею, яка жорстко встановлена на одному валу з конічною зубчатою шестірнею приводу дозуючого пристрою, причому передаточні числа приводних зубча тих передач розподільного диска та дозуючого пристрою відносяться як 1:(2-4), а висота кільцевої щілини h між нижнім торцем тукопроводу. та розподільним диском складає h=(0,35-0,40 )kS де S - крок витків шнека; k - співвідношення передаточних чисел зубчатих передач розподільного диска та дозуючого пристрою. Вказані значення співвідношення передаточних чисел та висоти кільцевої щілини дозволяють забезпечити рівність об'ємних або масових витрат добрива, яке подається шнеком з тукопровода на площину розподільного диска і викидається відцентровою силою через кільцеву щілину до прорізу у стінці кожуха. Причому, завдяки тому, що вали дозуючого пристрою та розподільного диску мають можливість обертання з різною кутовою швидкістю, вказана постійність витрат добрив, яка сприяє підвищенню ступеню рівномірності їх внесення у грунт, підтримуватиметься при любій частоті обертання валу відбору потужності трактора. Якщо співвідношення передаточних чисел зубчати х передач перебільшуватиме 1/2, то об'єм добрив, що подаються шнеком на поверхню розподільного диску, буде більше ніж об'єм розкиданих цим диском добрив, тобто може відбуватися ущільнення дозуючого матеріалу у тукопроводі і в кінцевому підсумку - заклинювання шнека. Разом з цим співвідношення передаточних чисел не повинно бути меншим 1/4, тому що в цьому випадку різко знижується продуктивність дозуючого пристрою і кількість внесеного добрива буде недостатньою. Якщо висота кільцевої щілини буде менша 0,35 kS, то зазор між торцем тукопровода та поверхнею розподільного диску не забезпечує безперешкодного проходження потрібної кількості добрив. У той же час вказана висота не повинна перебільшувати 0,40 kS, тому що в цьому випадку різко збільшується розмір кожуха, а отже, і плоскорізної лапи, що приводе до зростання навантаження на трактор. На фіг.1 - зображений грунтооброблюючий пристрій, вид збоку з розрізом; на фіг.2 - розріз А-А на фіг. 1; на фіг.3 - розріз Б-Б на фіг.1. Грунтооброблююче знаряддя має бункер 1 співвісно примкнутим до нього тукопроводом 2, котрий встановлений за стійкою 3, яка несе плоскорізну лапу 4, котра має кожух 5, всередині якого розташований диск 6, що утворює з нижнім торцем тукопровода 2 кільцеву щілину. У стінці кожуха 5, з протилежного боку від ріжучої частини лапи 4 на рівні розподільного диску 6 за дугою з центральним кутом 180-240°С виконана горизонтально розташована прорізь, з обох боків від якої закріплені верхній 7 та нижній 8 кільцевидні відбійники. Дозуючий пристрій грунтооброблюючого знаряддя виконано у вигляді вертикального пустотілого вала, верхня частина якого розташована в бункері 1 та являє собою змішувач 9, а нижня - шнек 10, що розташований у тукопроводі 2. На верхньому кінці цього вала нерухомо закріплене конічне зубчате колесо 11, яке знаходиться в заціпленні з конічною зубчатою шестірнею 12, яка жорстко встановлена на валу 13, котрий за допомогою шарніру зв'язаний з валом відбору потужності трактора. Всередині циліндричної порожнини вала дозуючого пристрою розташований з можливістю відносного обертання вал 14, нижня частина якого жорстко пов'язана з розподільним диском 6. На верхньому кінці цього вала закріплене конічне зубчате колесо 15, яке знаходиться у зачепленні з конічною зубчатою шестірнею 16, що встановлена на валу 13. Підшипникові опори пустотілого вала та вала 13 закріплені на кришці 17 бункера 1. Грунтооброблююче знаряддя працює таким чином. Під час його руху за трактором пласт грунту стійкою 3 та лапою 4 розрізається та піднімається, в результаті чого у поверхневому земляному шарі утворюється порожнина. Водночас з цим обертання від вала відбору потужності за допомогою вала 13, що встановлений на кришці 17 бункера 1, через конічні зубчаті передачі 12-11 та 16-15 передається відповідно до пустотілого вала дозуючого пристрою та вала 14. Під час обертання пустотілого вала змішувач 9 розрихлює добриво у бункері 1, яке поступає до тукопровода 2 та шнеком 10 подається на поверхню розподільного диска 6, який має велику кутову швидкість. При цьому викидуючі під час дії виникаючої відцентрової сили частини добрива відбійниками 7 та 8, направляються у прорізь у стінці кожуха 5 та попадають на поверхню борозни. Завдяки тому, що співвідношення передаточних чисел зубча тих передач роз 2 38099 подільного диска та дозуючого пристрою складає 1:(2-4), а висота кільцевої щілини h між нижнім торцем тукопровода 2 та розподільним диском (0,35-0,40) kS, забезпечується постійність рівняння об'ємів добрива, яке подається з тукопровода на поверхню розподільного диска та викидається під дією виникаючої відцентрової сили через кільцеву щілину до прорізі у стінці кожуха. У зв'язку з цим підвищується ступінь рівномірності розподілення частин добрива на поверхні борозни по всій ширині захвату лапи та покращується ефективність обробки грунту. Фіг. 1 3 38099 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
