Знаряддя для міжрядної обробки просапних культур

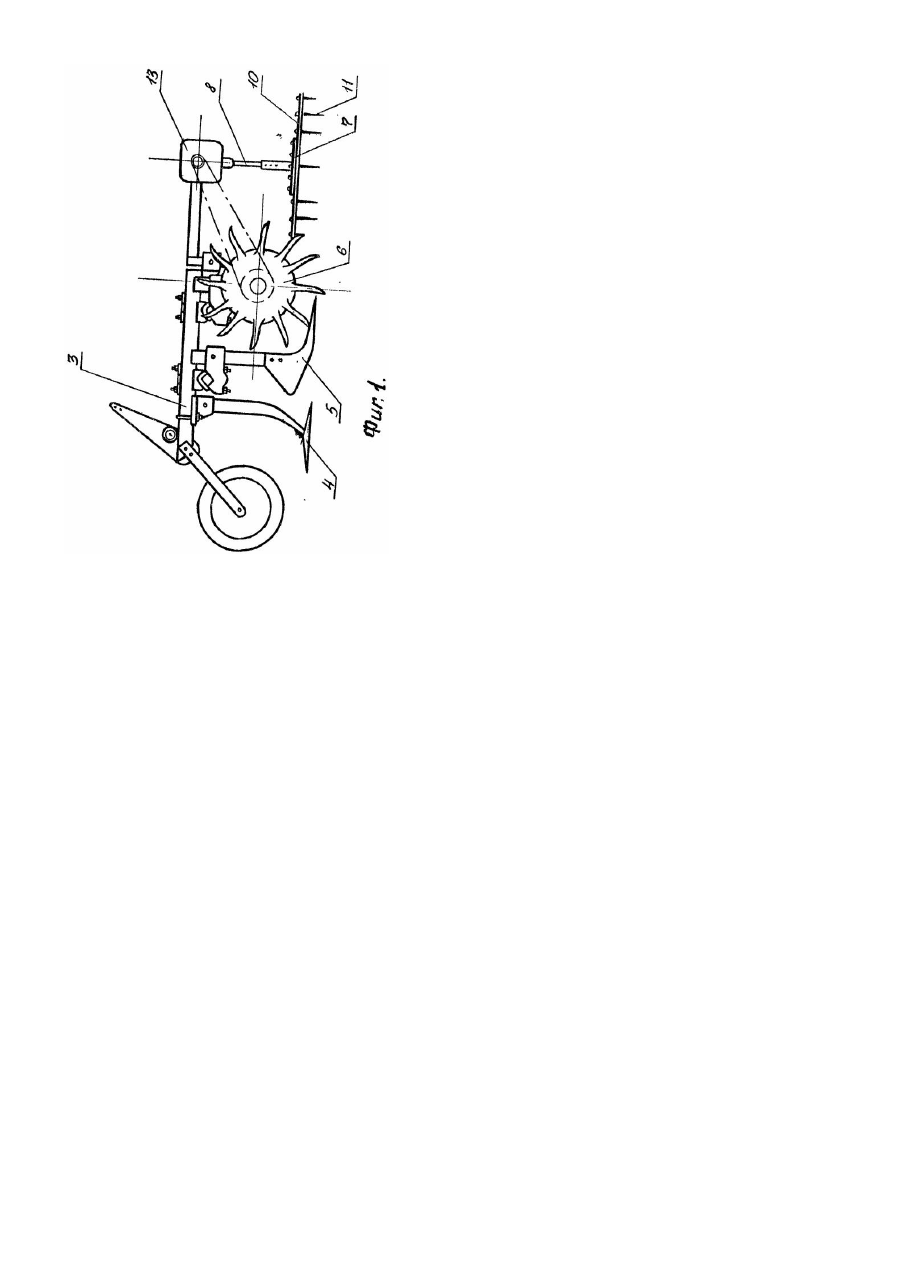

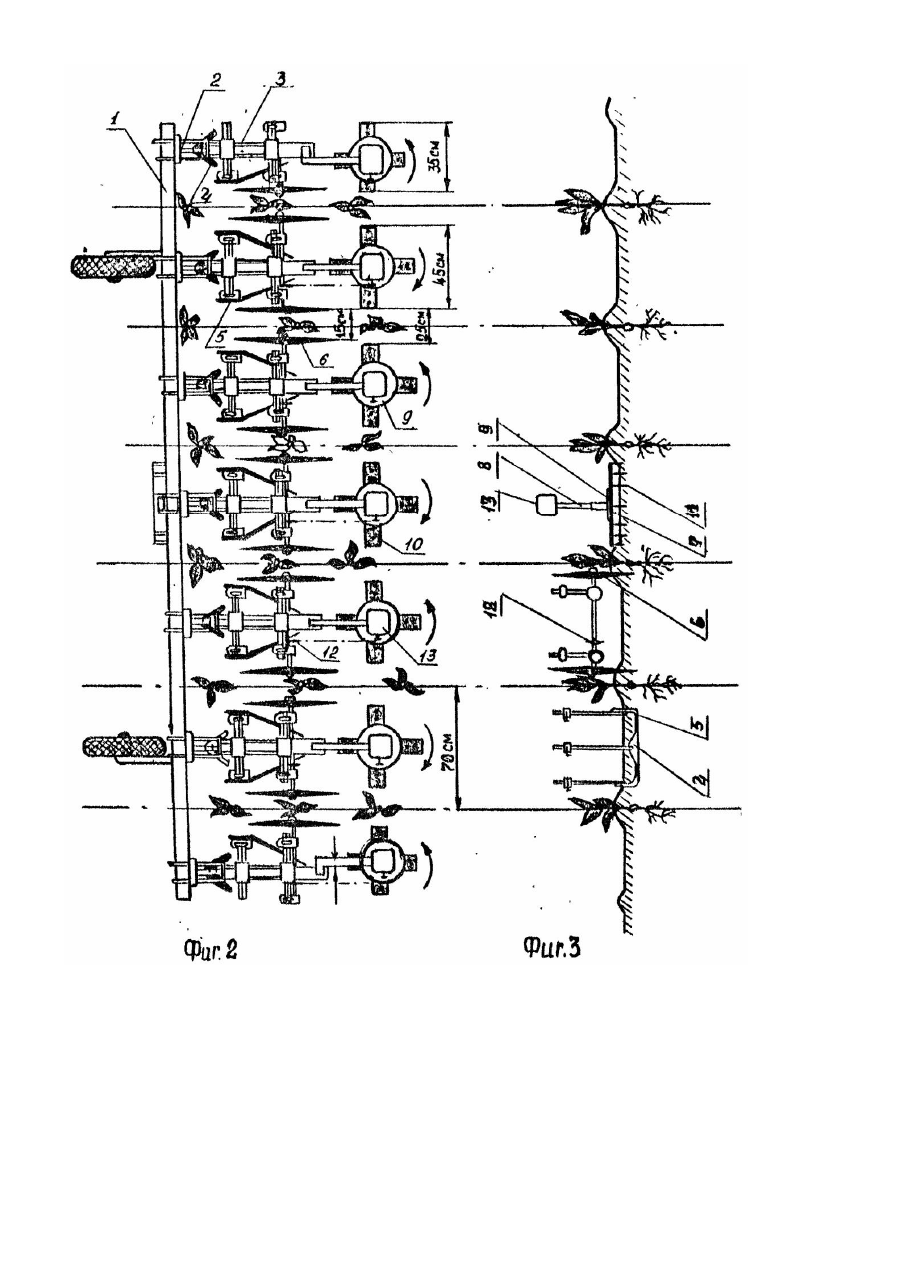

Изобретение относится к сельскому хозяйству и сельскохозяйственному машиностроению, в частности, к устройствам для ухода за пропашными культурами. Известно почвообрабатывающее орудие, принятое в качестве прототипа, содержащее раму и установленные на ней секции рабочих органов, имеющие грядили, на которых установлены окучники в виде стрельчатых лап с отвальчиками, основные и дополнительные ротационные рабочие органы. Основные органы выполнены в виде правых и левых крыльчаток с лопастями. Дополнительные органы выполнены в виде фланца с пружинными зубьями и установлены на вертикальной оси. Каждый пружинный зуб установлен на фланце посредством двух пр ужин кручения, имеющих непересекающиеся и перпендикулярные друг другу оси [1]. Недостатком данного орудия является большая металлоемкость, сложность изготовления, высокие энергетические затраты. В основу изобретения поставлена задача создания орудия для междурядной обработки пропашных культур, в котором простота изготовления сочетается с высоким качеством обработки почвы. Обеспечивается уничтожение сорняков и рыхление почвы в рабочей и защитной зонах, причем площадь последней уменьшается в два раза, так как ротационный рабочий орган при работе смещает почву на рядок культурных растений, присыпая растущие в рядках сорняки. За счет этого можно довести степень уничтожения сорняков до 98%, отказаться от обработки посевов дорогостоящими гербицидами, получить экологически чистую продукцию. Поставленная задача решается тем, что Орудие для междурядной обработки пропашных культур содержит раму и установленные на ней секции рабочих органов, имеющие продольный грядиль, на котором установлены стрельчатая лапа, пара игольчатых дисков и установленным на вертикальной оси ротационным рабочим органом, 'при этом вертикальная ось ротационного рабочего органа каждой из крайних секций смещена в поперечном направлении от продольной оси грядиля. Согласно изобретению, оси игольчатых дисков каждой из секций расположены горизонтально на одной перпендикулярной грядилю прямой. При этом игольчатые диски посредством цепной передачи связаны с ротационным рабочим органом, который выполнен в виде диска с закрепленными на нем перпендикулярно друг другу и имеющими зубья переменной длины планками, причем длина каждого последующего от вертикальной оси зуба меньше, чем длина предыдущего, а вертикальная ось ротационного рабочего органа каждой из средних секций размещена на продольной оси грядиля. Длина планок ротационных рабочих органов крайних секций меньше, чем длина планок ротационных рабочих органов средних секций на величину смещения вертикальных осей ротационных рабочих органов крайних секций от продольной оси грядилей. Орудие смабжено односторонними плоскорезными лапами, которые закреплены на каждом из грядилей и расположены между стрельчатой лапой и игольчатыми дисками. Сущность изобретения поясняется чертежом, где на фиг. 1 - изображено орудие для междурядной обработки пропашных культур, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - поперечный разрез поля. Орудие для междурядной обработки пропашных культур состоит из рамы 1, секций 2 рабочих органов, имеющих грядиль 3, на котором установлены стрельчатые лапы 4, односторонние плоскорезные лапы 5, игольчатые диски 6 и ротационный рабочий орган 7. Ротационный рабочий орган выполнен в виде установленного на вертикальном валу 8 диска 9 с закрепленными на нем перпендикулярно друг другу планками 10. На планках 10 вертикально установлены зубья 11 переменной длины. На горизонтальном валу вращения игольчатых дисков закреплена приводная звездочка 12, соединенная цепной передачей с коническим редуктором 13 вертикального вала ротационного рабочего органа. Орудие для междурядной обработки пропашных культур работает следующим образом. При движении по междурядьям стрельчатые лапы 4 и односторонние плоскорезные лапы 5 рыхлят почву и подрезают сорняки в рабочей зоне. При этом уничтожается около 60% сорняков. Игольчатые диски 6, вращаясь от сил реакции почвы, разрушают почвенную корку в защитной зоне, частично (до 5%) уничтожают сорняки, способствуют более устойчивому ходу культиватора. Вращающий момент с оси игольчатых дисков 6 посредством цепной передачи, соединяющей приводную звездочку 12 с коническим редуктором 13, передается на вертикальный вал 8 ротационного рабочего органа 7, приводя последний в движение. Ротационный рабочий орган выполнен в виде диска с закрепленными на нем перпендикулярно друг другу планками. Длина каждого последующего от вертикальной оси зуба меньше, чем длина предыдущего, что позволяет максимально увеличить площадь рабочей зоны, приблизиться к рядку культурных растений не повреждая их. Ротационный рабочий орган 7, вращаясь, разрыхляет верхний слой почвы без оборота ее, создавая эффект окучивания и присыпая растущие в рядках культурных растений сорняки. За счет этого степень уничтожения сорняков возрастает до 98%. Проводя своевременно междурядные обработки на посевах пропашных культур и получая высокое качество обработки почвы, можно отказаться от обработки посевов дорогостоящими гербицидами и получить экологически чистую продукцию.
