Пристрій для обробки грунту

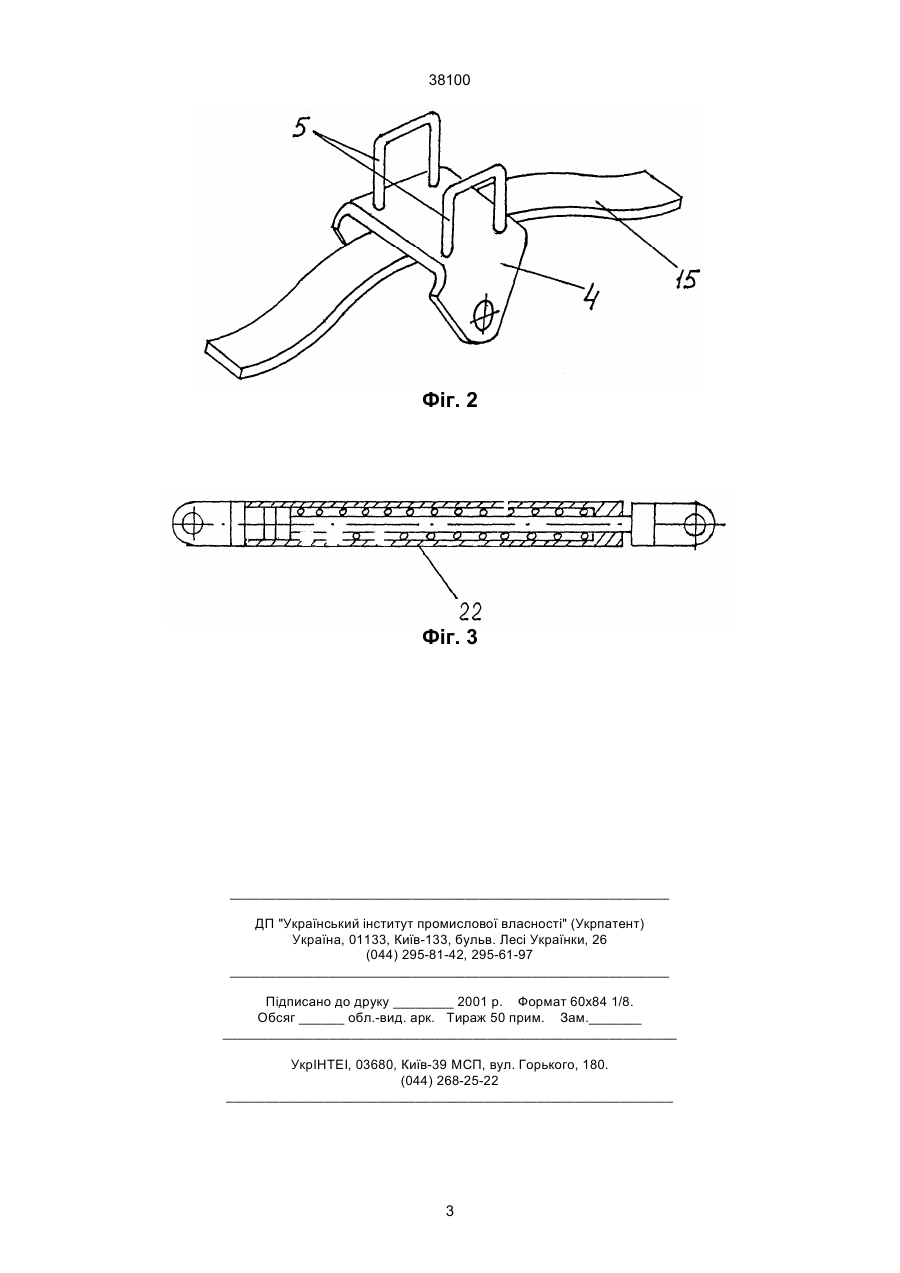

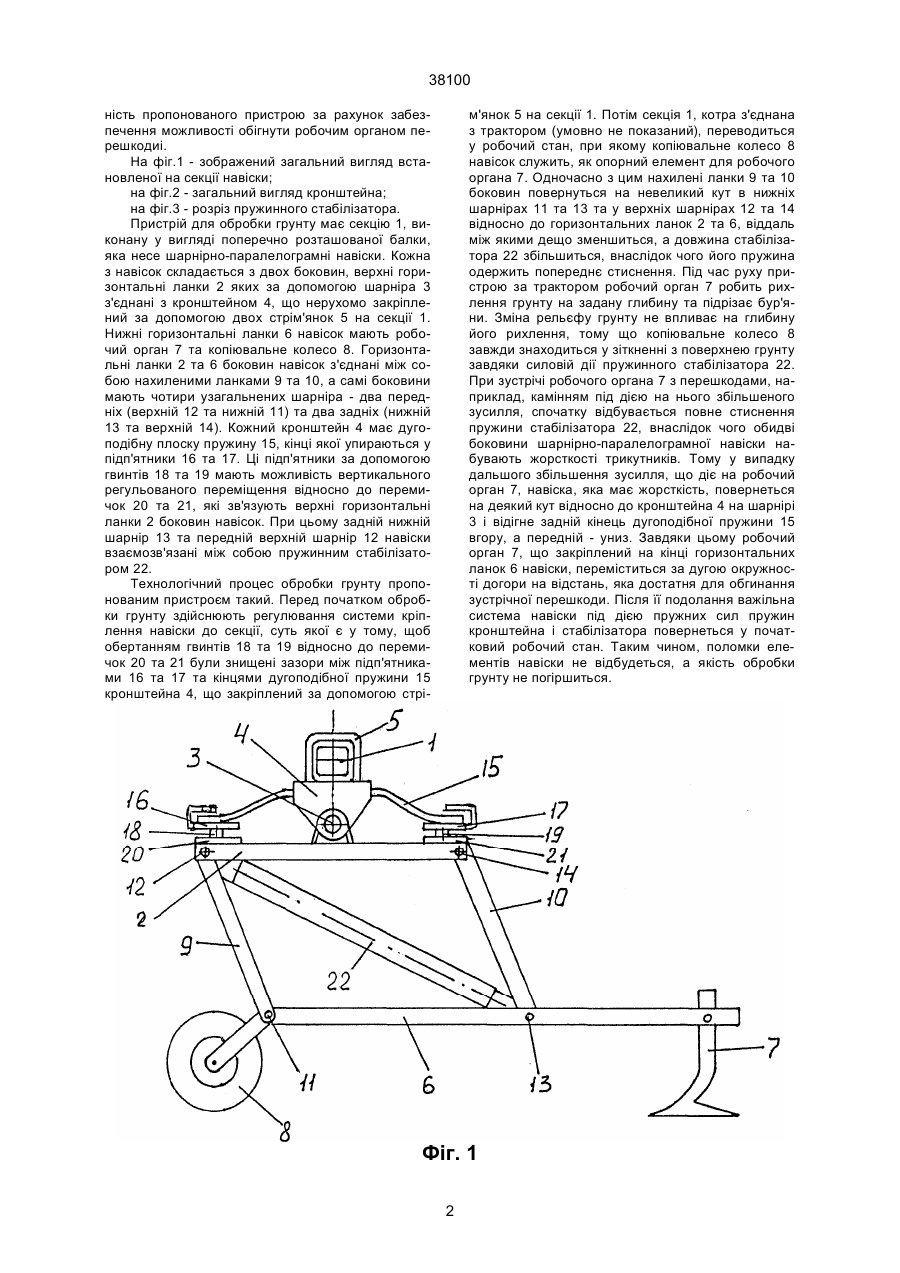

Пристрій для обробки грунту, який має секцію, що виконана у вигляді поперечно розташованої балки, шарнірно-паралелограмні навіски, які скла 38100 ність пропонованого пристрою за рахунок забезпечення можливості обігнути робочим органом перешкодиі. На фіг.1 - зображений загальний вигляд встановленої на секції навіски; на фіг.2 - загальний вигляд кронштейна; на фіг.3 - розріз пружинного стабілізатора. Пристрій для обробки грунту має секцію 1, виконану у вигляді поперечно розташованої балки, яка несе шарнірно-паралелограмні навіски. Кожна з навісок складається з двох боковин, верхні горизонтальні ланки 2 яких за допомогою шарніра 3 з'єднані з кронштейном 4, що нерухомо закріплений за допомогою двох стрім'янок 5 на секції 1. Нижні горизонтальні ланки 6 навісок мають робочий орган 7 та копіювальне колесо 8. Горизонтальні ланки 2 та 6 боковин навісок з'єднані між собою нахиленими ланками 9 та 10, а самі боковини мають чотири узагальнених шарніра - два передніх (верхній 12 та нижній 11) та два задніх (нижній 13 та верхній 14). Кожний кронштейн 4 має дугоподібну плоску пружину 15, кінці якої упираються у підп'ятники 16 та 17. Ці підп'ятники за допомогою гвинтів 18 та 19 мають можливість вертикального регульованого переміщення відносно до перемичок 20 та 21, які зв'язують верхні горизонтальні ланки 2 боковин навісок. При цьому задній нижній шарнір 13 та передній верхній шарнір 12 навіски взаємозв'язані між собою пружинним стабілізатором 22. Технологічний процес обробки грунту пропонованим пристроєм такий. Перед початком обробки грунту здійснюють регулювання системи кріплення навіски до секції, суть якої є у тому, щоб обертанням гвинтів 18 та 19 відносно до перемичок 20 та 21 були знищені зазори між підп'ятниками 16 та 17 та кінцями дугоподібної пружини 15 кронштейна 4, що закріплений за допомогою стрі м'янок 5 на секції 1. Потім секція 1, котра з'єднана з трактором (умовно не показаний), переводиться у робочий стан, при якому копіювальне колесо 8 навісок служить, як опорний елемент для робочого органа 7. Одночасно з цим нахилені ланки 9 та 10 боковин повернуться на невеликий кут в нижніх шарнірах 11 та 13 та у верхніх шарнірах 12 та 14 відносно до горизонтальних ланок 2 та 6, віддаль між якими дещо зменшиться, а довжина стабілізатора 22 збільшиться, внаслідок чого його пружина одержить попереднє стиснення. Під час руху пристрою за трактором робочий орган 7 робить рихлення грунту на задану глибину та підрізає бур'яни. Зміна рельєфу грунту не впливає на глибину його рихлення, тому що копіювальне колесо 8 завжди знаходиться у зіткненні з поверхнею грунту завдяки силовій дії пружинного стабілізатора 22. При зустрічі робочого органа 7 з перешкодами, наприклад, камінням під дією на нього збільшеного зусилля, спочатку відбувається повне стиснення пружини стабілізатора 22, внаслідок чого обидві боковини шарнірно-паралелограмної навіски набувають жорсткості трикутників. Тому у випадку дальшого збільшення зусилля, що діє на робочий орган 7, навіска, яка має жорсткість, повернеться на деякий кут відносно до кронштейна 4 на шарнірі 3 і відігне задній кінець дугоподібної пружини 15 вгору, а передній - униз. Завдяки цьому робочий орган 7, що закріплений на кінці горизонтальних ланок 6 навіски, переміститься за дугою окружності догори на відстань, яка достатня для обгинання зустрічної перешкоди. Після її подолання важільна система навіски під дією пружних сил пружин кронштейна і стабілізатора повернеться у початковий робочий стан. Таким чином, поломки елементів навіски не відбудеться, а якість обробки грунту не погіршиться. Фіг. 1 2 38100 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
