Пристрій для перевезення і монтажу довгомірних конструкцій

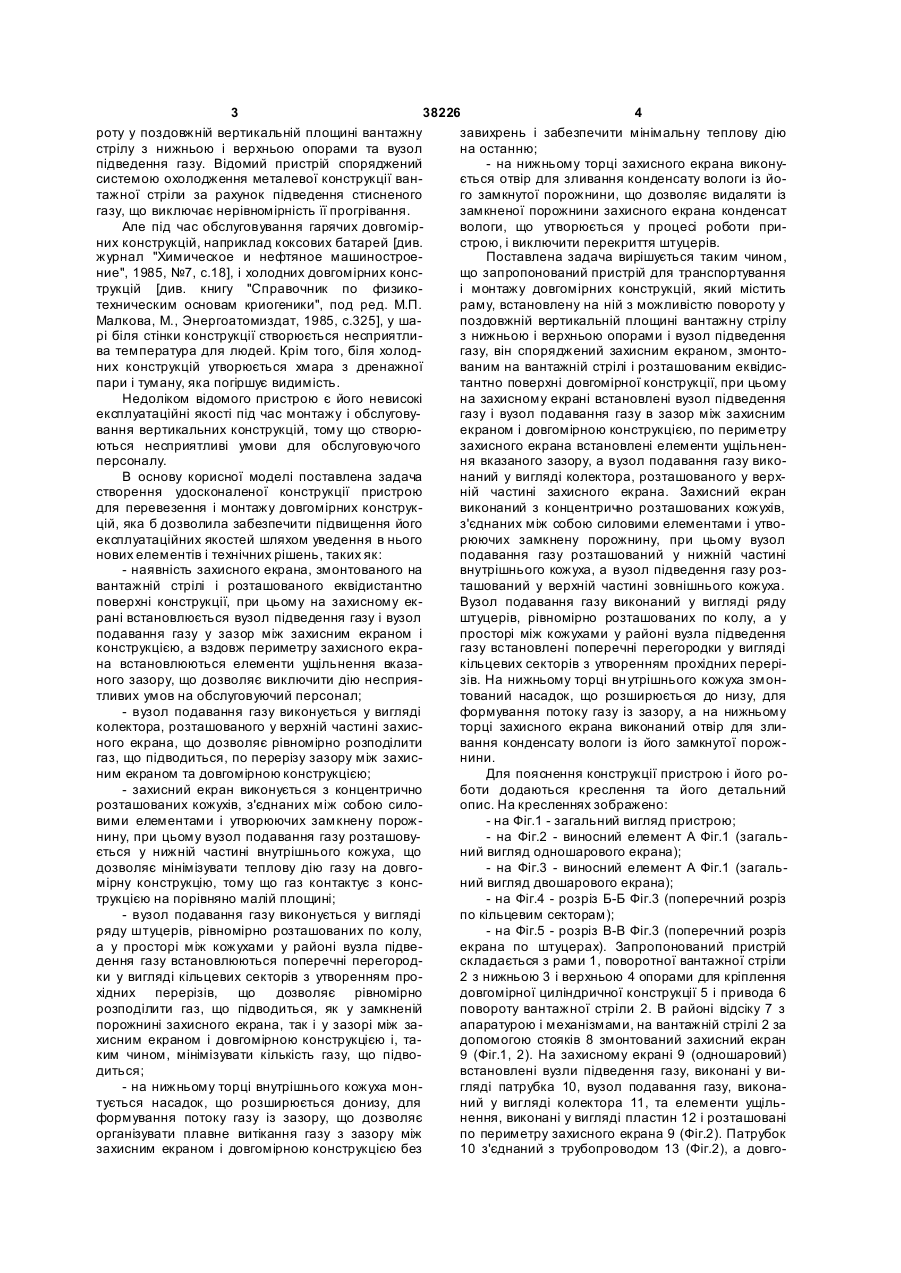

1. Пристрій для перевезення і монтажу довгомірних конструкцій, що містить раму, встановлену на ній з можливістю повороту у поздовжній вертикальній площині вантажну стрілу з нижньою і верхньою опорами і вузол підведення газу, який відрізняється тим, що він споряджений захисним екраном, змонтованим на вантажній стрілі і розташованим еквідистантно поверхні довгомірної конструкції, при цьому на захисному екрані встановлені вузол підведення газу і вузол подавання газу в зазор між захисним екраном і довгомірною конструкцією, а по периметру захисного екрана встановлені елементи ущільнення вказаного зазору. U 2 (19) 1 3 38226 4 роту у поздовжній вертикальній площині вантажну завихрень і забезпечити мінімальну теплову дію стрілу з нижньою і верхньою опорами та вузол на останню; підведення газу. Відомий пристрій споряджений - на нижньому торці захисного екрана виконусистемою охолодження металевої конструкції ванється отвір для зливання конденсату вологи із йотажної стріли за рахунок підведення стисненого го замкнутої порожнини, що дозволяє видаляти із газу, що виключає нерівномірність її прогрівання. замкненої порожнини захисного екрана конденсат Але під час обслуговування гарячих довгомірвологи, що утворюється у процесі роботи приних конструкцій, наприклад коксових батарей [див. строю, і виключити перекриття штуцерів. журнал "Химическое и нефтяное машиностроеПоставлена задача вирішується таким чином, ние", 1985, №7, с.18], і холодних довгомірних консщо запропонований пристрій для транспортування трукцій [див. книгу "Справочник по физикоі монтажу довгомірних конструкцій, який містить техническим основам криогеники", под ред. М.П. раму, встановлену на ній з можливістю повороту у Малкова, М., Энергоатомиздат, 1985, с.325], у шапоздовжній вертикальній площині вантажну стрілу рі біля стінки конструкції створюється несприятлиз нижньою і верхньою опорами і вузол підведення ва температура для людей. Крім того, біля холодгазу, він споряджений захисним екраном, змонтоних конструкцій утворюється хмара з дренажної ваним на вантажній стрілі і розташованим еквідиспари і туману, яка погіршує видимість. тантно поверхні довгомірної конструкції, при цьому Недоліком відомого пристрою є його невисокі на захисному екрані встановлені вузол підведення експлуатаційні якості під час монтажу і обслуговугазу і вузол подавання газу в зазор між захисним вання вертикальних конструкцій, тому що створюекраном і довгомірною конструкцією, по периметру ються несприятливі умови для обслуговуючого захисного екрана встановлені елементи ущільненперсоналу. ня вказаного зазору, а вузол подавання газу викоВ основу корисної моделі поставлена задача наний у вигляді колектора, розташованого у верхстворення удосконаленої конструкції пристрою ній частині захисного екрана. Захисний екран для перевезення і монтажу довгомірних конструквиконаний з концентрично розташованих кожухів, цій, яка б дозволила забезпечити підвищення його з'єднаних між собою силовими елементами і утвоексплуатаційних якостей шляхом уведення в нього рюючих замкнену порожнину, при цьому вузол нових елементів і технічних рішень, таких як: подавання газу розташований у нижній частині - наявність захисного екрана, змонтованого на внутрішнього кожуха, а вузол підведення газу розвантажній стрілі і розташованого еквідистантно ташований у верхній частині зовнішнього кожуха. поверхні конструкції, при цьому на захисному екВузол подавання газу виконаний у вигляді ряду рані встановлюється вузол підведення газу і вузол штуцерів, рівномірно розташованих по колу, а у подавання газу у зазор між захисним екраном і просторі між кожухами у районі вузла підведення конструкцією, а вздовж периметру захисного екрагазу встановлені поперечні перегородки у вигляді на встановлюються елементи ущільнення вказакільцевих секторів з утворенням прохідних переріного зазору, що дозволяє виключити дію несприязів. На нижньому торці вн утрішнього кожуха змонтливих умов на обслуговуючий персонал; тований насадок, що розширюється до низу, для - вузол подавання газу виконується у вигляді формування потоку газу із зазору, а на нижньому колектора, розташованого у верхній частині захисторці захисного екрана виконаний отвір для злиного екрана, що дозволяє рівномірно розподілити вання конденсату вологи із його замкнутої порожгаз, що підводиться, по перерізу зазору між захиснини. ним екраном та довгомірною конструкцією; Для пояснення конструкції пристрою і його ро- захисний екран виконується з концентрично боти додаються креслення та його детальний розташованих кожухів, з'єднаних між собою силоопис. На кресленнях зображено: вими елементами і утворюючих замкнену порож- на Фіг.1 - загальний вигляд пристрою; нину, при цьому вузол подавання газу розташову- на Фіг.2 - виносний елемент А Фіг.1 (загальється у нижній частині внутрішнього кожуха, що ний вигляд одношарового екрана); дозволяє мінімізувати теплову дію газу на довго- на Фіг.3 - виносний елемент А Фіг.1 (загальмірну конструкцію, тому що газ контактує з консний вигляд двошарового екрана); трукцією на порівняно малій площині; - на Фіг.4 - розріз Б-Б Фіг.3 (поперечний розріз - вузол подавання газу виконується у вигляді по кільцевим секторам); ряду штуцерів, рівномірно розташованих по колу, - на Фіг.5 - розріз В-В Фіг.3 (поперечний розріз а у просторі між кожухами у районі вузла підвеекрана по штуцерах). Запропонований пристрій дення газу встановлюються поперечні перегородскладається з рами 1, поворотної вантажної стріли ки у вигляді кільцевих секторів з утворенням про2 з нижньою 3 і верхньою 4 опорами для кріплення хідних перерізів, що дозволяє рівномірно довгомірної циліндричної конструкції 5 і привода 6 розподілити газ, що підводиться, як у замкненій повороту вантажної стріли 2. В районі відсіку 7 з порожнині захисного екрана, так і у зазорі між заапаратурою і механізмами, на вантажній стрілі 2 за хисним екраном і довгомірною конструкцією і, тадопомогою стояків 8 змонтований захисний екран ким чином, мінімізувати кількість газу, що підво9 (Фіг.1, 2). На захисному екрані 9 (одношаровий) диться; встановлені вузли підведення газу, виконані у ви- на нижньому торці внутрішнього кожуха монгляді патрубка 10, вузол подавання газу, виконатується насадок, що розширюється донизу, для ний у вигляді колектора 11, та елементи ущільформування потоку газу із зазору, що дозволяє нення, виконані у вигляді пластин 12 і розташовані організувати плавне витікання газу з зазору між по периметру захисного екрана 9 (Фіг.2). Патрубок захисним екраном і довгомірною конструкцією без 10 з'єднаний з трубопроводом 13 (Фіг.2), а довго 5 38226 6 мірна конструкція 5 встановлюється на фундаменлежності від пори року), його дія на тепловий реті 14 (Фіг.1). жим конструкції 5 незначна, тому що газ має малу Якщо виконувати захисний екран 9 двошароенергію. Наявність одношарового захисного екравим, внутрішній 15 і зовнішній 16 кожухи з'єднуна 9 забезпечує нормальну роботу людей під час ються силовими елементами, виконаними у виобслуговування гарячих конструкцій, а також хогляді відрізків труб 17, і утворюють замкнену лодних конструкцій (з температурою не нижче міпорожнину 18 (Фіг. 3). Патр убок 10 розташований у нус 50°С). верхній частині зовнішнього кожуха 16, а вузол Через те, що газ, що подається, має малу подавання газу, виконаний у вигляді ряду штуцерів енергію, то під час обслуговування конструкції 5 з 19, розташований у нижній частині внутрішнього більш низькою температурою (мінус 183°С для кожуха 15. У замкненій порожнині 18 в районі патрідкого кисню) захисний екран 9 різко охолоджурубка 10 встановлені поперечні перегородки у виється і з його зовнішнього боку утворюється туман, гляді кільцевих секторів 20 з утворенням прохідних який погіршує умови роботи. Під час підвищення перерізів 21, що розподіляють витрачання газу температури газу, що подається, (наприклад до (Фіг.4). На внутрішньому кожусі 15 встановлений +100°С) захисний екран 9 охолоджується незначно насадок 22, що розширюється, а на нижньому торі туман не утворюється, але газ, що має високу ці захисного екрана 9 виконаний отвір 23 (Фіг.3). енергію, значно підвищує дію на теплові режими Робота запропонованого пристрою здійснюконструкції 5, у результаті чого в ній йде інтенсивється наступним чином. не випаровування кріогенної рідини. Якщо необхідно обслуговувати відсік 7, до хоЯкщо виконувати захисний екран 9 двошаролодної конструкції 5, встановленій на фундаменті вим (Фіг.3), газ з високою температурою по трубо14, підводять вантажну стрілу 2 (Фіг.1). На засобах проводу 13 подають через патрубок 10 у замкнену обслуговування (площадках), закріплених на ванпорожнину 18, де за допомогою кільцевих сегментажній стрілі 2 або розташованих автономно на тів 20 формується суцільний потік газу по всьому рівні відсіку 7, розміщуються люди. На кресленнях поперечному перерізу захисного екрана 9. Газ засоби обслуговування не зображені. проходить по замкненій порожнині 18, обігріває Якщо захисний екран 9 виконується одношазахисний екран 9 і через штуцери 19 витікає у заровим (Фіг.2), газ по трубопроводу 13 подають зор між корпусом конструкції 5 і захисним екраном через патрубок 10 і колектор 11 у зазор між корпу9. Це дозволяє організувати спрямовану течію у сом конструкції 5 і захисним екраном 9. Це дозвозазорі дренажної пари, туману і холодного (гарячоляє організувати спрямовану течію у зазорі дрего) шару повітря біля стінки конструкції 5 вниз від нажної пари, туману і холодного (гарячого) шару зони встановлення відсіку 7. Наявність захисного повітря біля стінки конструкції 5 вниз від зони екрана 9, що обігрівають, зменшує утворення тувстановлення відсіку 7. Температура газу, що поману з його зовнішнього боку. Таким чином, задається, залежить від температури конструкції 5. пропонований пристрій, який має просту і надійну Під час подавання у зазор газу, що має темпераконструкцію, забезпечує нормальні умови роботи. туру атмосферного повітря (мінус 40...+50°С в за 7 Комп’ютерна в ерстка А. Крижанівський 38226 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
