Вентиляційна решітка

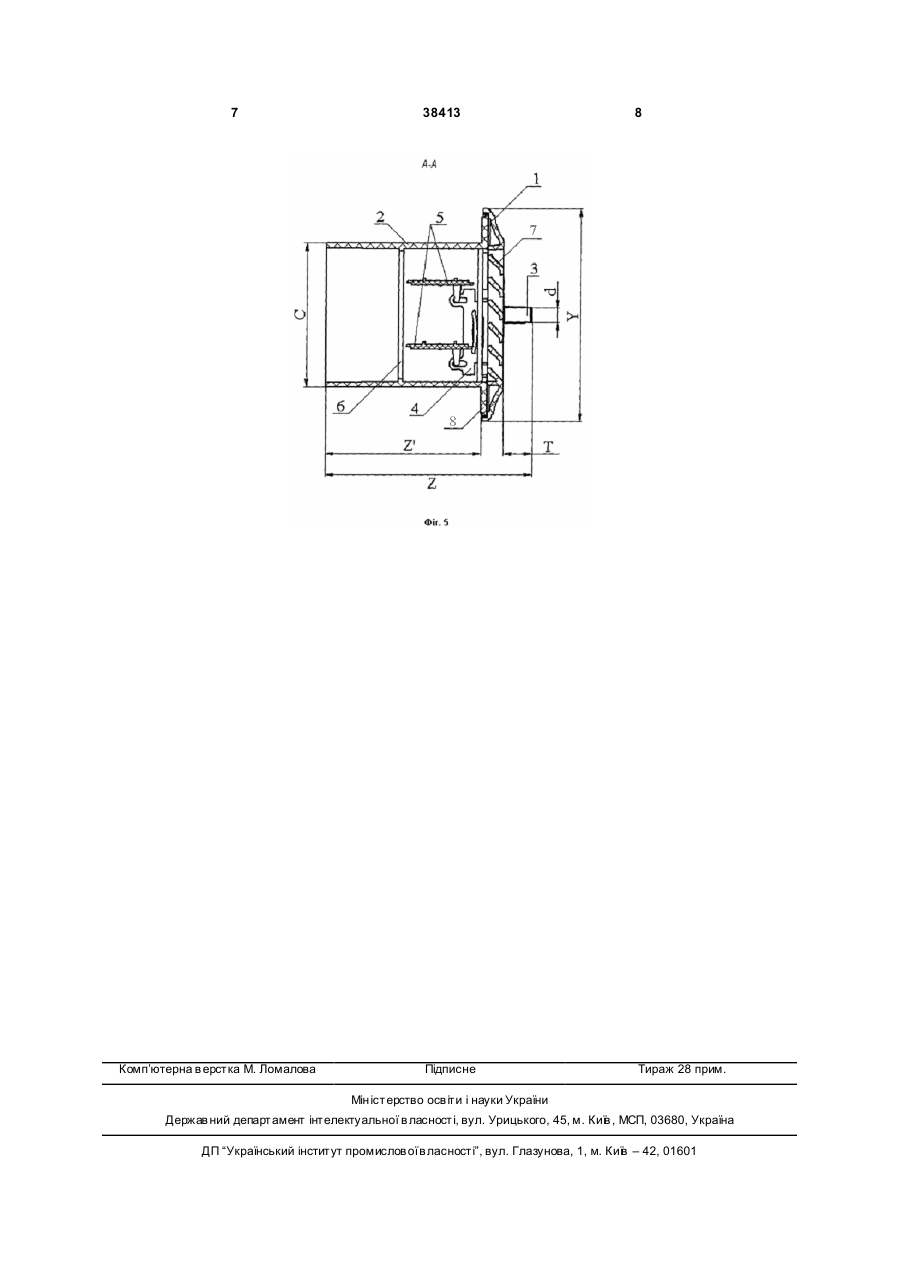

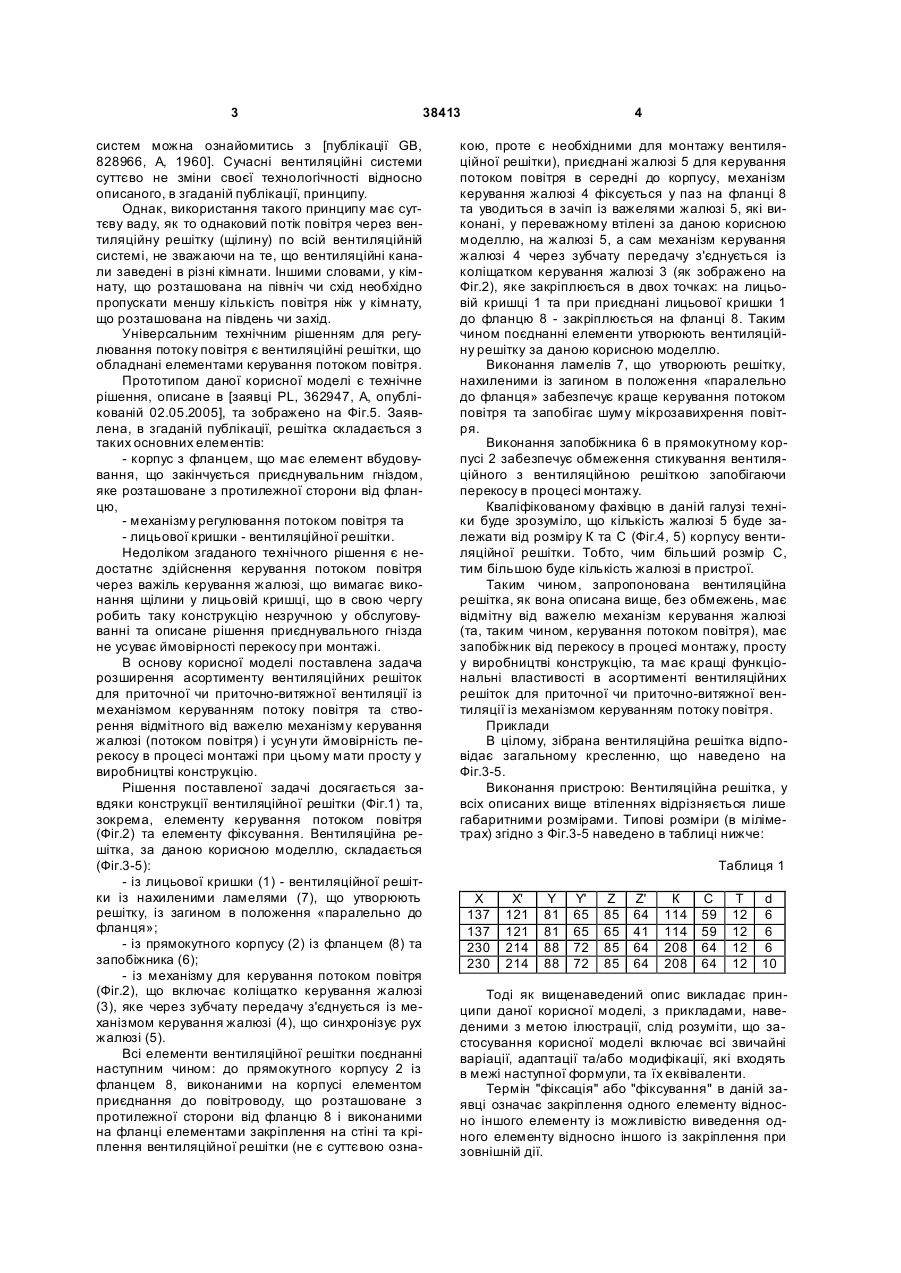

Вентиляційна решітка, що складається із лицьової кришки (1) - вентиляційної решітки, із пря 3 38413 систем можна ознайомитись з [публікації GB, 828966, А, 1960]. Сучасні вентиляційні системи суттєво не зміни своєї технологічності відносно описаного, в згаданій публікації, принципу. Однак, використання такого принципу має суттєву ваду, як то однаковий потік повітря через вентиляційну решітку (щілину) по всій вентиляційній системі, не зважаючи на те, що вентиляційні канали заведені в різні кімнати. Іншими словами, у кімнату, що розташована на північ чи схід необхідно пропускати меншу кількість повітря ніж у кімнату, що розташована на південь чи захід. Універсальним технічним рішенням для регулювання потоку повітря є вентиляційні решітки, що обладнані елементами керування потоком повітря. Прототипом даної корисної моделі є технічне рішення, описане в [заявці PL, 362947, А, опублікованій 02.05.2005], та зображено на Фіг.5. Заявлена, в згаданій публікації, решітка складається з таких основних елементів: - корпус з фланцем, що має елемент вбудовування, що закінчується приєднувальним гніздом, яке розташоване з протилежної сторони від фланцю, - механізму регулювання потоком повітря та - лицьової кришки - вентиляційної решітки. Недоліком згаданого технічного рішення є недостатнє здійснення керування потоком повітря через важіль керування жалюзі, що вимагає виконання щілини у лицьовій кришці, що в свою чергу робить таку конструкцію незручною у обслуговуванні та описане рішення приєднувального гнізда не усуває ймовірності перекосу при монтажі. В основу корисної моделі поставлена задача розширення асортименту вентиляційних решіток для приточної чи приточно-витяжної вентиляції із механізмом керуванням потоку повітря та створення відмітного від важелю механізму керування жалюзі (потоком повітря) і усун ути ймовірність перекосу в процесі монтажі при цьому мати просту у виробництві конструкцію. Рішення поставленої задачі досягається завдяки конструкції вентиляційної решітки (Фіг.1) та, зокрема, елементу керування потоком повітря (Фіг.2) та елементу фіксування. Вентиляційна решітка, за даною корисною моделлю, складається (Фіг.3-5): - із лицьової кришки (1) - вентиляційної решітки із нахиленими ламелями (7), що утворюють решітку, із загином в положення «паралельно до фланця»; - із прямокутного корпусу (2) із фланцем (8) та запобіжника (6); - із механізму для керування потоком повітря (Фіг.2), що включає коліщатко керування жалюзі (3), яке через зубчату передачу з'єднується із механізмом керування жалюзі (4), що синхронізує рух жалюзі (5). Всі елементи вентиляційної решітки поєднанні наступним чином: до прямокутного корпусу 2 із фланцем 8, виконаними на корпусі елементом приєднання до повітроводу, що розташоване з протилежної сторони від фланцю 8 і виконаними на фланці елементами закріплення на стіні та кріплення вентиляційної решітки (не є суттєвою озна 4 кою, проте є необхідними для монтажу вентиляційної решітки), приєднані жалюзі 5 для керування потоком повітря в середні до корпусу, механізм керування жалюзі 4 фіксується у паз на фланці 8 та уводиться в зачіп із важелями жалюзі 5, які виконані, у переважному втілені за даною корисною моделлю, на жалюзі 5, а сам механізм керування жалюзі 4 через зубчату передачу з'єднується із коліщатком керування жалюзі 3 (як зображено на Фіг.2), яке закріплюється в двох точках: на лицьовій кришці 1 та при приєднані лицьової кришки 1 до фланцю 8 - закріплюється на фланці 8. Таким чином поєднанні елементи утворюють вентиляційну решітку за даною корисною моделлю. Виконання ламелів 7, що утворюють решітку, нахиленими із загином в положення «паралельно до фланця» забезпечує краще керування потоком повітря та запобігає шуму мікрозавихрення повітря. Виконання запобіжника 6 в прямокутному корпусі 2 забезпечує обмеження стикування вентиляційного з вентиляційною решіткою запобігаючи перекосу в процесі монтажу. Кваліфікованому фахівцю в даній галузі техніки буде зрозуміло, що кількість жалюзі 5 буде залежати від розміру К та С (Фіг.4, 5) корпусу вентиляційної решітки. Тобто, чим більший розмір С, тим більшою буде кількість жалюзі в пристрої. Таким чином, запропонована вентиляційна решітка, як вона описана вище, без обмежень, має відмітну від важелю механізм керування жалюзі (та, таким чином, керування потоком повітря), має запобіжник від перекосу в процесі монтажу, просту у виробництві конструкцію, та має кращі функціональні властивості в асортименті вентиляційних решіток для приточної чи приточно-витяжної вентиляції із механізмом керуванням потоку повітря. Приклади В цілому, зібрана вентиляційна решітка відповідає загальному кресленню, що наведено на Фіг.3-5. Виконання пристрою: Вентиляційна решітка, у всіх описаних вище втіленнях відрізняється лише габаритними розмірами. Типові розміри (в міліметрах) згідно з Фіг.3-5 наведено в таблиці нижче: Таблиця 1 X 137 137 230 230 X' 121 121 214 214 Y 81 81 88 88 Y' 65 65 72 72 Z 85 65 85 85 Z' 64 41 64 64 К 114 114 208 208 С 59 59 64 64 Т 12 12 12 12 d 6 6 6 10 Тоді як вищенаведений опис викладає принципи даної корисної моделі, з прикладами, наведеними з метою ілюстрації, слід розуміти, що застосування корисної моделі включає всі звичайні варіації, адаптації та/або модифікації, які входять в межі наступної формули, та їх еквіваленти. Термін "фіксація" або "фіксування" в даній заявці означає закріплення одного елементу відносно іншого елементу із можливістю виведення одного елементу відносно іншого із закріплення при зовнішній дії. 5 Термін "зачеп" або "зчеплення" в даній заявці означає закріплення одного елементу відносно іншого елементу із утворенням кінематичних зв'язків. Якщо не визначено інше, те хнічні та наукові терміни, що використовуються в даній заявці, мають значення, що звичайно зрозумілі фахівцю в даній галузі техніки. Всі патенти, заявки, опубліковані заявки та інші публікації та визначення з ін 38413 6 формаційних джерел, включені в дану заявку в повному обсязі шляхом посилання. Коли існує будь-яке протиріччя або відмінність між визначеннями в даній частині та визначеннями, які включені або процитовані в будь-яких патентах, заявках, опублікованих заявках та інших публікаціях та визначеннях, які отримані з інших баз даних, дійсними є визначення, надані в даній частині. 7 Комп’ютерна в ерстка М. Ломалова 38413 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
