Вентиляційна решітка

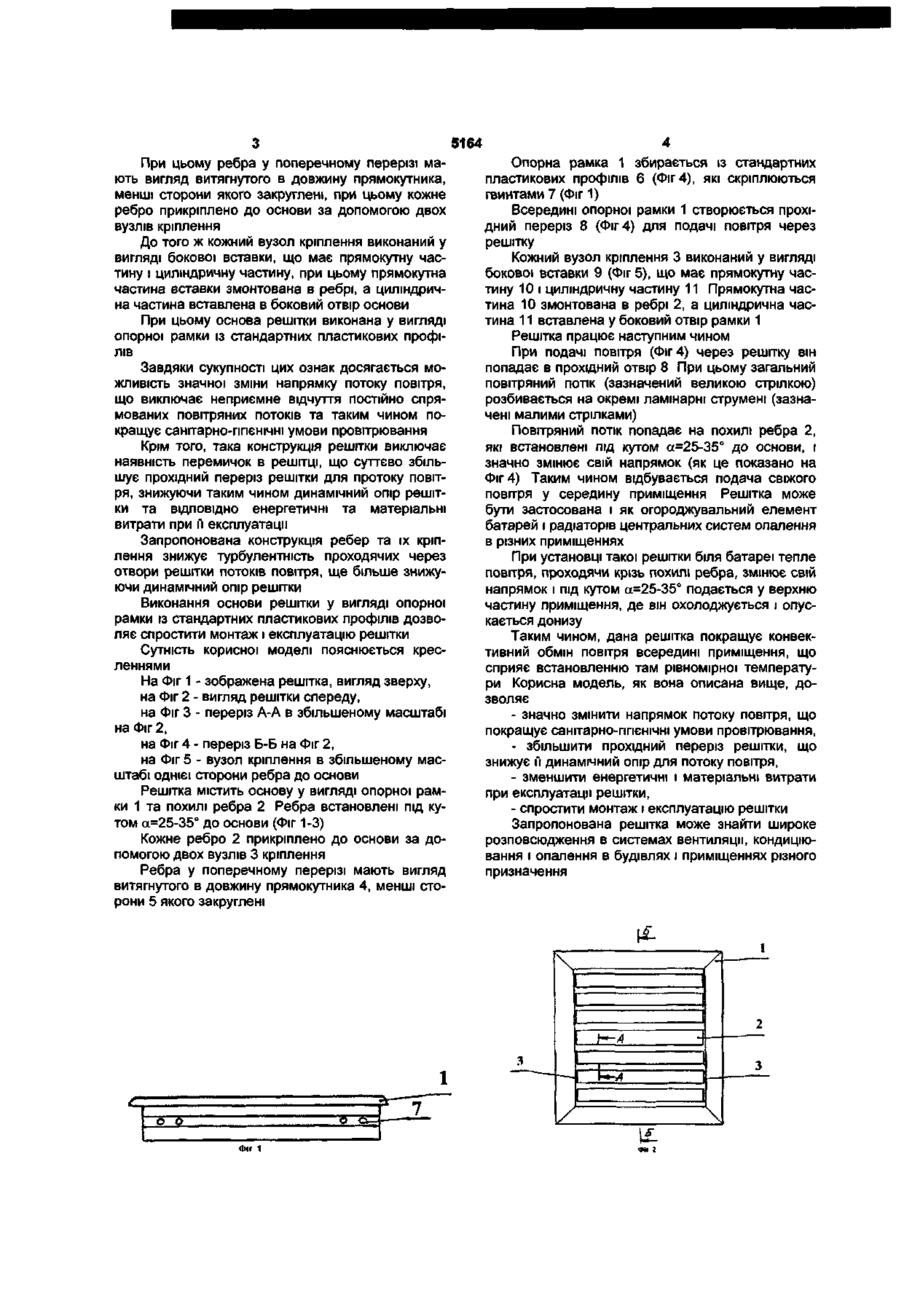

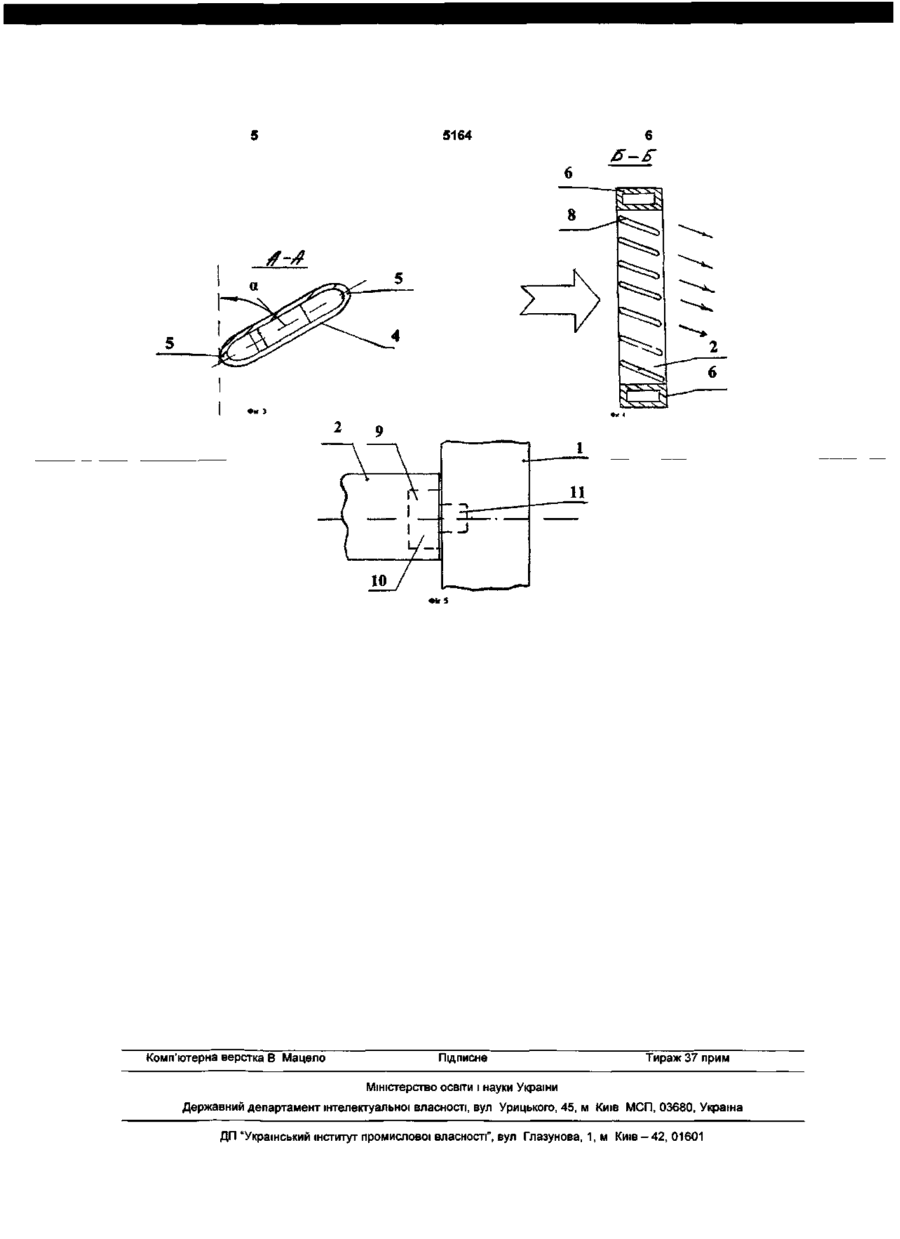

1. Вентиляційна решітка, що містить основу з похилими ребрами, яка відрізняється тим, що ребра встановлені під кутом а = 25 - 35 е до основи. Корисна модель відноситься до вентиляційних решіток та може бути використана для розподілу повітря у системах вентиляції, кондиціювання та опалення у приміщеннях різного призначення. Відомі вентиляційні решітки, що призначені для подачі припливного повітря у системах вентиляції, кондиціювання та опалення (Будівельний каталог, ВНІІТПІ, Міськбуд СРСР, 1973р., №1.4948, стор.129); (Талієв В.М., Аеродинаміка вентиляції, М., Будвидат, 1979р., стор.202); (Староверов І.Г. Внутрішні санітарно-технічні пристрої, частина 2. Вентиляція і кондиціювання повітря, стор.200; Роботи ВНПТС, вип.36, 1973р.). Недоліком відомих решіток є їх складність, металоємкість і малий прохідний переріз для припливу повітря, що збільшує енергетичні та матеріальні витрати при виготовленні та експлуатації таких решіток. Найбільш близькою за технічною сутністю до моделі, що заявляється, є вентиляційна решітка, що містить основу з похилими ребрами, які у поперечному перерізі мають вигляд рівнобічної трапеції та прикріплені своїми більшими основами до поздовжніх перемичок, при цьому кут нахилу ребер до площини основи складає 45-60° (авт. свід. СРСР №1.795234, опубл. 15.02.93р., бюл. №6, 1993р.). Основними недоліками відомої решітки є наступне: 2. Решітка за п. 1, яка відрізняється тим, що ребра у поперечному перерізі мають вигляд витягнутого в довжину прямокутника, менші сторони якого закруглені, при цьому кожне ребро прикріплене до основи за допомогою двох вузлів кріплення. 3. Решітка за п. 2, яка відрізняється тим, що кожний вузол кріплення виконаний у вигляді бокової вставки, що має прямокутну частину і циліндричну частину, при цьому прямокутна частина вставки змонтована в ребрі, а циліндрична частина встановлена в боковий отвір основи. 4. Решітка за п. 1, яка відрізняється тим, що її основа виконана у вигляді опорної рамки із стандартних пластикових профілів. - кут нахилу ребер (45-60°) до основи решітки, незначно змінює напрямок потоку повітря, тому у зоні впливу струменів, що створюються за решіткою, виникає неприємне відчуття постійно спрямованих повітряних потоків, що негативно впливає на стан здоров'я та погіршує санітарно-гігієнічні умови провітрювання приміщень; - наявність перемичок у решітці зменшує її прохідний переріз для протоку повітря, що збільшує динамічний опір решітки, таким чином збільшуючи енергетичні та матеріальні витрати при її експлуатації; - конструкція ребер, які у поперечному перерізі мають вигляд рівнобедреної трапеції з малою висотою, не забезпечує стійке проходження потоків повітря після решітки, що призводить до турбулентності проходячих через отвори решітки потоки повітря та збільшує динамічний опір решітки. В основу корисної моделі поставлена задача розробити просту в експлуатації та монтажі вентиляційну решітку з можливістю значної зміни потоку повітря, проходячого через решітку, шляхом оптимального вибору кута нахилу ребер решітки до основи і нового виконання та кріплення ребер для підвищення експлуатаційних якостей. Рішення цієї задачі досягається тим, що в вентиляційній решітці, що містить основу з похилими ребрами, згідно корисної моделі, ребра встановлені під кутом 25-35° до основи. CD Ю 5164 При цьому ребра у поперечному перерізі мають вигляд витягнутого в довжину прямокутника, менші сторони якого закруглені, при цьому кожне ребро прикріплено до основи за допомогою двох вузлів кріплення До того ж кожний вузол кріплення виконаний у вигляді бокової вставки, що має прямокутну частину і циліндричну частину, при цьому прямокутна частина вставки змонтована в ребрі, а циліндрична частина вставлена в боковий отвір основи При цьому основа решітки виконана у вигляді опорної рамки із стандартних пластикових профілів Завдяки сукупності цих ознак досягається можливість значної зміни напрямку потоку повітря, що виключає неприємне відчуття постійно спрямованих повітряних потоків та таким чином покращує санітарно-ппєнічні умови провітрювання Крім того, така конструкція решітки виключає наявність перемичок в решітці, що суттєво збільшує прохідний переріз решітки для протоку повітря, знижуючи таким чином динамічний опір решітки та ВІДПОВІДНО енергетичні та матеріальні витрати при ґі експлуатації Запропонована конструкція ребер та їх кріплення знижує турбулентність проходячих через отвори решітки потоків повітря, ще більше знижуючи динамічний опір решітки Виконання основи решітки у вигляді опорної рамки із стандартних пластикових профілів дозволяє спростити монтаж і експлуатацію решітки Сутність корисної моделі пояснюється кресленнями На Фіг 1 - зображена решітка, вигляд зверху, на Фіг 2 - вигляд решітки спереду, на Фіг 3 - переріз А-А в збільшеному масштабі на Фіг 2, на Фіг 4 - переріз Б-Б на Фіг 2, на Фіг 5 - вузол кріплення в збільшеному масштабі однієї сторони ребра до основи Решітка містить основу у вигляді опорної рамки 1 та похилі ребра 2 Ребра встановлені під кутом а=25-35° до основи (Фіг 1-3) Кожне ребро 2 прикріплено до основи за допомогою двох вузлів 3 кріплення Ребра у поперечному перерізі мають вигляд витягнутого в довжину прямокутника 4, менші сторони 5 якого закруглені Опорна рамка 1 збирається із стандартних пластикових профілів 6 (Фіг 4), які скріплюються гвинтами 7 (Фіг 1) Всередині опорної рамки 1 створюється прохідний переріз 8 (Фіг 4) для подачі повітря через решітку Кожний вузол кріплення 3 виконаний у вигляді бокової вставки 9 (Фіг 5), що має прямокутну частину 10 і циліндричну частину 11 Прямокутна частина 10 змонтована в ребрі 2, а циліндрична частина 11 вставлена у боковий отвір рамки 1 Решітка працює наступним чином При подачі повітря (Фіг 4) через решітку він попадає в прохідний отвір 8 При цьому загальний повітряний потік (зазначений великою стрілкою) розбивається на окремі ламінарні струмені (зазначені малими стрілками) Повітряний потік попадає на похилі ребра 2, які встановлені під кутом а=25-35° до основи, і значно змінює свій напрямок (як це показано на Фіг 4) Таким чином відбувається подача свіжого повітря у середину приміщення Решітка може бути застосована і як огороджувальний елемент батарей і радіаторів центральних систем опалення в різних приміщеннях При установці такої решітки біля батареї тепле повітря, проходячи крізь похилі ребра, змінює свій напрямок і під кутом а=25-35° подається у верхню частину приміщення, де він охолоджується і опускається донизу Таким чином, дана решітка покращує конвективний обмін повітря всередині приміщення, що сприяє встановленню там рівномірної температури Корисна модель, як вона описана вище, дозволяє - значно змінити напрямок потоку повітря, що покращує санітарно-ппєнічні умови провітрювання, - збільшити прохідний переріз решітки, що знижує її динамічний опір для потоку повітря, - зменшити енергетичні і матеріальні витрати при експлуатації решітки, - спростити монтаж і експлуатацію решітки Запропонована решітка може знайти широке розповсюдження в системах вентиляції, кондиціювання і опалення в будівлях і приміщеннях різного призначення 5164 Л-4 2 Комп'ютерна верстка В Мацело 9 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601 ж
