Решітка вентиляційна

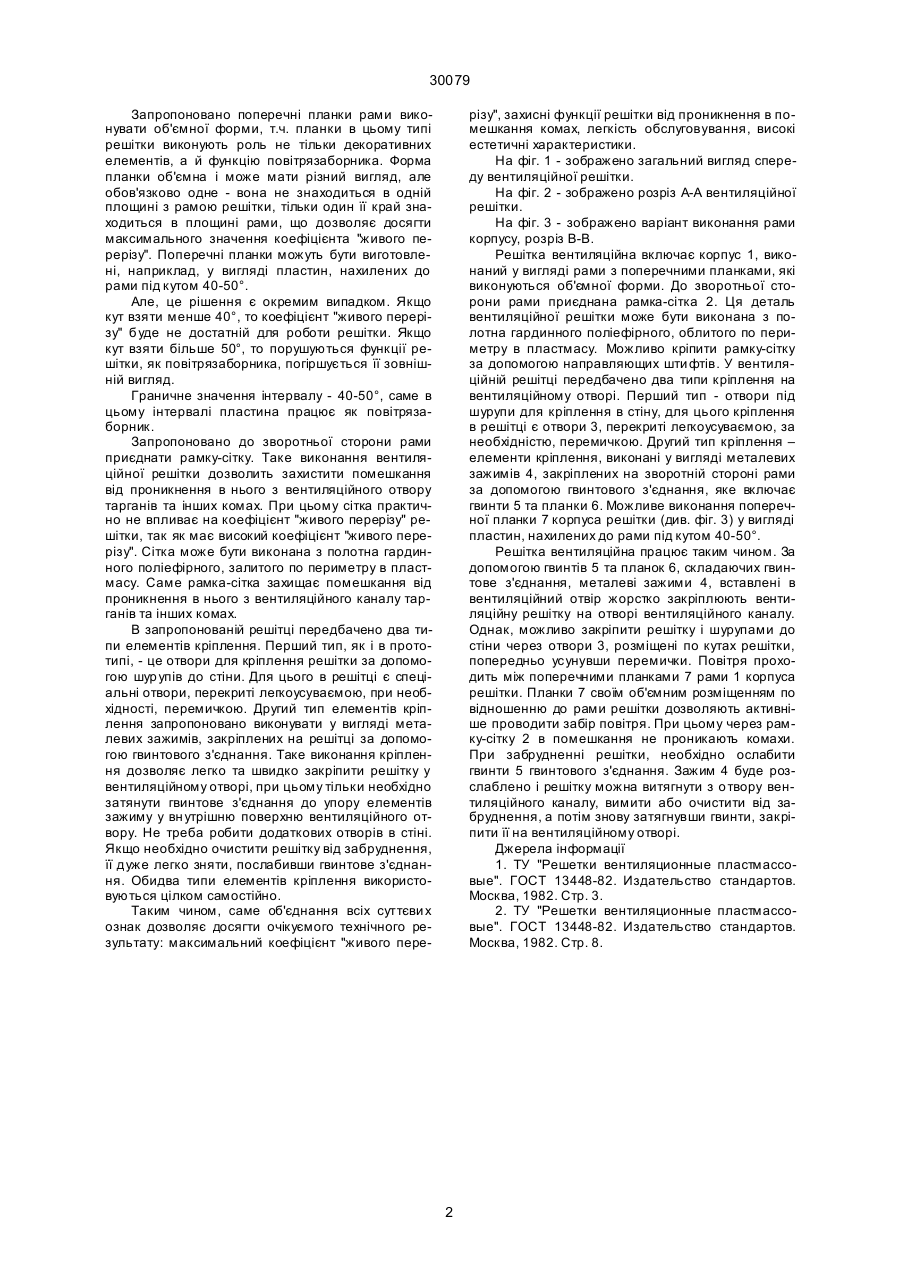

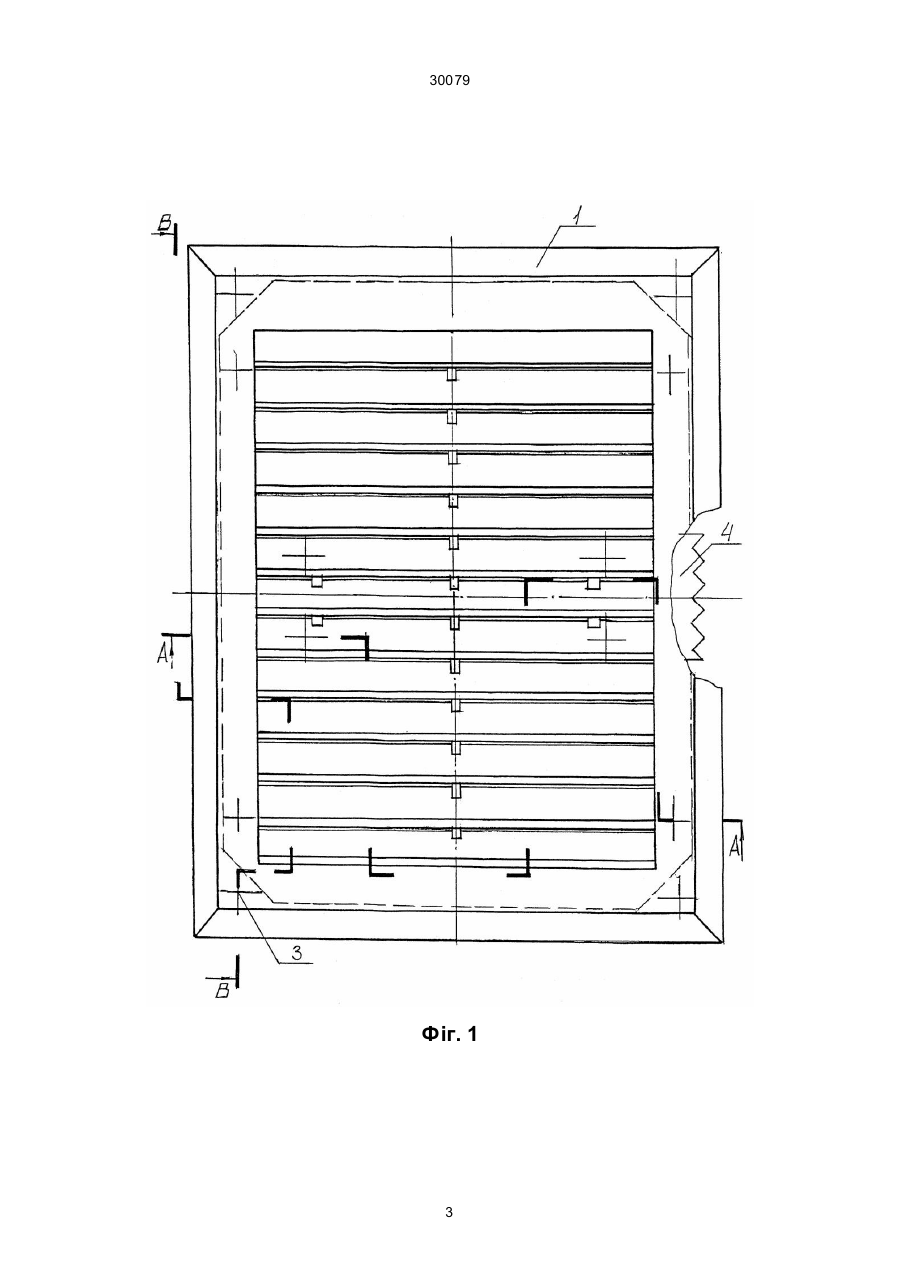

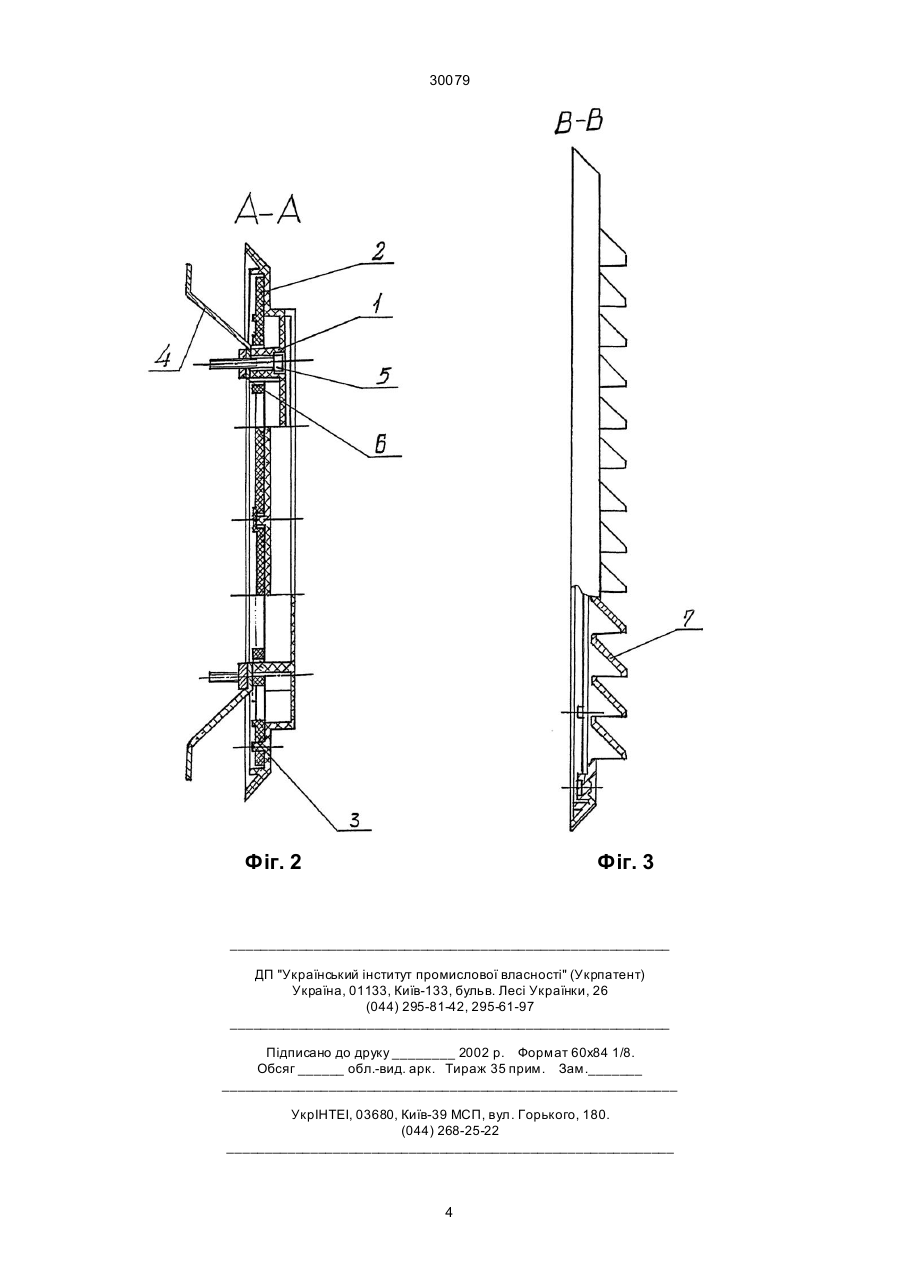

1. Решітка вентиляційна, яка включає корпус, виконаний у вигляді рами з поперечними планками 30079 Запропоновано поперечні планки рами виконувати об'ємної форми, т.ч. планки в цьому типі решітки виконують роль не тільки декоративних елементів, а й функцію повітрязаборника. Форма планки об'ємна і може мати різний вигляд, але обов'язково одне - вона не знаходиться в одній площині з рамою решітки, тільки один її край знаходиться в площині рами, що дозволяє досягти максимального значення коефіцієнта "живого перерізу". Поперечні планки можуть бути виготовлені, наприклад, у вигляді пластин, нахилених до рами під кутом 40-50°. Але, це рішення є окремим випадком. Якщо кут взяти менше 40°, то коефіцієнт "живого перерізу" буде не достатній для роботи решітки. Якщо кут взяти більше 50°, то порушуються функції решітки, як повітрязаборника, погіршується її зовнішній вигляд. Граничне значення інтервалу - 40-50°, саме в цьому інтервалі пластина працює як повітрязаборник. Запропоновано до зворотньої сторони рами приєднати рамку-сітку. Таке виконання вентиляційної решітки дозволить захистити помешкання від проникнення в нього з вентиляційного отвору тарганів та інших комах. При цьому сітка практично не впливає на коефіцієнт "живого перерізу" решітки, так як має високий коефіцієнт "живого перерізу". Сітка може бути виконана з полотна гардинного поліефірного, залитого по периметру в пластмасу. Саме рамка-сітка захищає помешкання від проникнення в нього з вентиляційного каналу тарганів та інших комах. В запропонованій решітці передбачено два типи елементів кріплення. Перший тип, як і в прототипі, - це отвори для кріплення решітки за допомогою шур упів до стіни. Для цього в решітці є спеціальні отвори, перекриті легкоусуваємою, при необхідності, перемичкою. Другий тип елементів кріплення запропоновано виконувати у вигляді металевих зажимів, закріплених на решітці за допомогою гвинтового з'єднання. Таке виконання кріплення дозволяє легко та швидко закріпити решітку у вентиляційному отворі, при цьому тільки необхідно затянути гвинтове з'єднання до упору елементів зажиму у вн утрішню поверхню вентиляційного отвору. Не треба робити додаткових отворів в стіні. Якщо необхідно очистити решітку від забруднення, її дуже легко зняти, послабивши гвинтове з'єднання. Обидва типи елементів кріплення використовуються цілком самостійно. Таким чином, саме об'єднання всіх суттєви х ознак дозволяє досягти очікуємого технічного результату: максимальний коефіцієнт "живого пере різу", захисні функції решітки від проникнення в помешкання комах, легкість обслуговування, високі естетичні характеристики. На фіг. 1 - зображено загальний вигляд спереду вентиляційної решітки. На фіг. 2 - зображено розріз А-А вентиляційної решітки. На фіг. 3 - зображено варіант виконання рами корпусу, розріз В-В. Решітка вентиляційна включає корпус 1, виконаний у вигляді рами з поперечними планками, які виконуються об'ємної форми. До зворотньої сторони рами приєднана рамка-сітка 2. Ця деталь вентиляційної решітки може бути виконана з полотна гардинного поліефірного, облитого по периметру в пластмасу. Можливо кріпити рамку-сітку за допомогою направляющих шти фтів. У вентиляційній решітці передбачено два типи кріплення на вентиляційному отворі. Перший тип - отвори під шурупи для кріплення в стіну, для цього кріплення в решітці є отвори 3, перекриті легкоусуваємою, за необхідністю, перемичкою. Другий тип кріплення – елементи кріплення, виконані у вигляді металевих зажимів 4, закріплених на зворотній стороні рами за допомогою гвинтового з'єднання, яке включає гвинти 5 та планки 6. Можливе виконання поперечної планки 7 корпуса решітки (див. фіг. 3) у вигляді пластин, нахилених до рами під кутом 40-50°. Решітка вентиляційна працює таким чином. За допомогою гвинтів 5 та планок 6, складаючих гвинтове з'єднання, металеві зажими 4, вставлені в вентиляційний отвір жорстко закріплюють вентиляційну решітку на отворі вентиляційного каналу. Однак, можливо закріпити решітку і шурупами до стіни через отвори 3, розміщені по кутах решітки, попередньо усунувши перемички. Повітря проходить між поперечними планками 7 рами 1 корпуса решітки. Планки 7 своїм об'ємним розміщенням по відношенню до рами решітки дозволяють активніше проводити забір повітря. При цьому через рамку-сітку 2 в помешкання не проникають комахи. При забрудненні решітки, необхідно ослабити гвинти 5 гвинтового з'єднання. Зажим 4 буде розслаблено і решітку можна витягнути з о твору вентиляційного каналу, вимити або очистити від забруднення, а потім знову затягнувши гвинти, закріпити її на вентиляційному отворі. Джерела інформації 1. ТУ "Решетки вентиляционные пластмассовые". ГОСТ 13448-82. Издательство стандартов. Москва, 1982. Стр. 3. 2. ТУ "Решетки вентиляционные пластмассовые". ГОСТ 13448-82. Издательство стандартов. Москва, 1982. Стр. 8. 2 30079 Фіг. 1 3 30079 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
