Пристрій для стиснення фазоманіпульованих сигналів

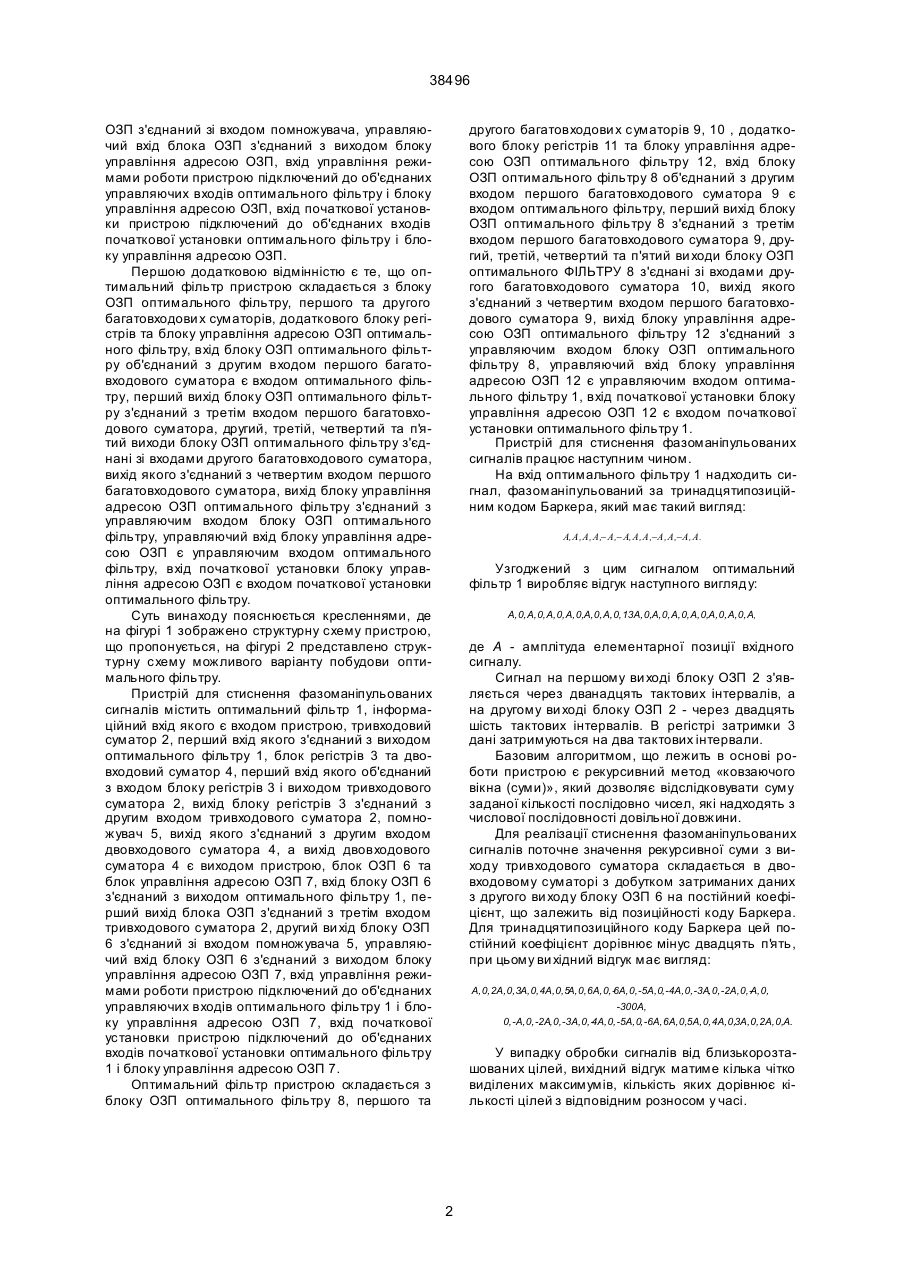

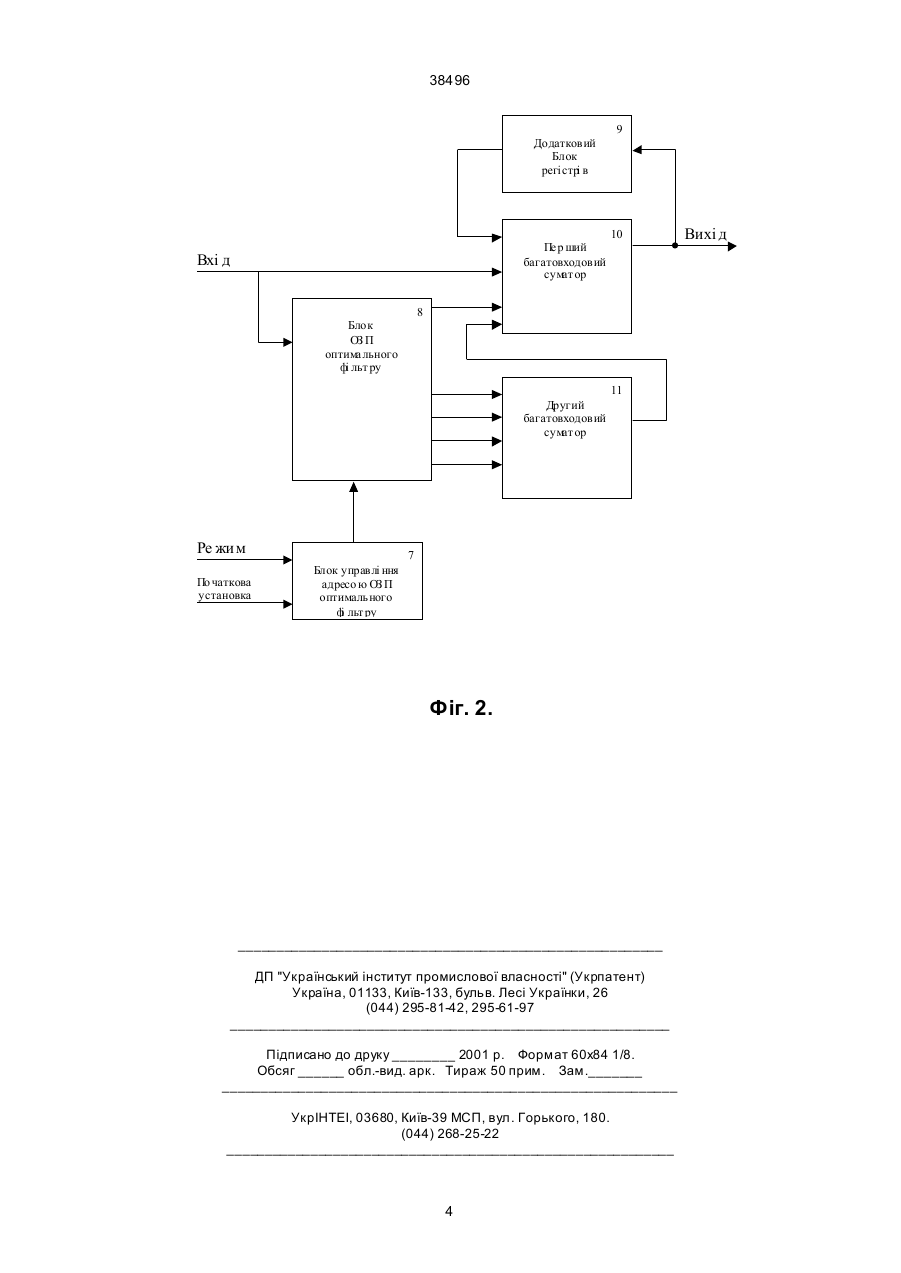

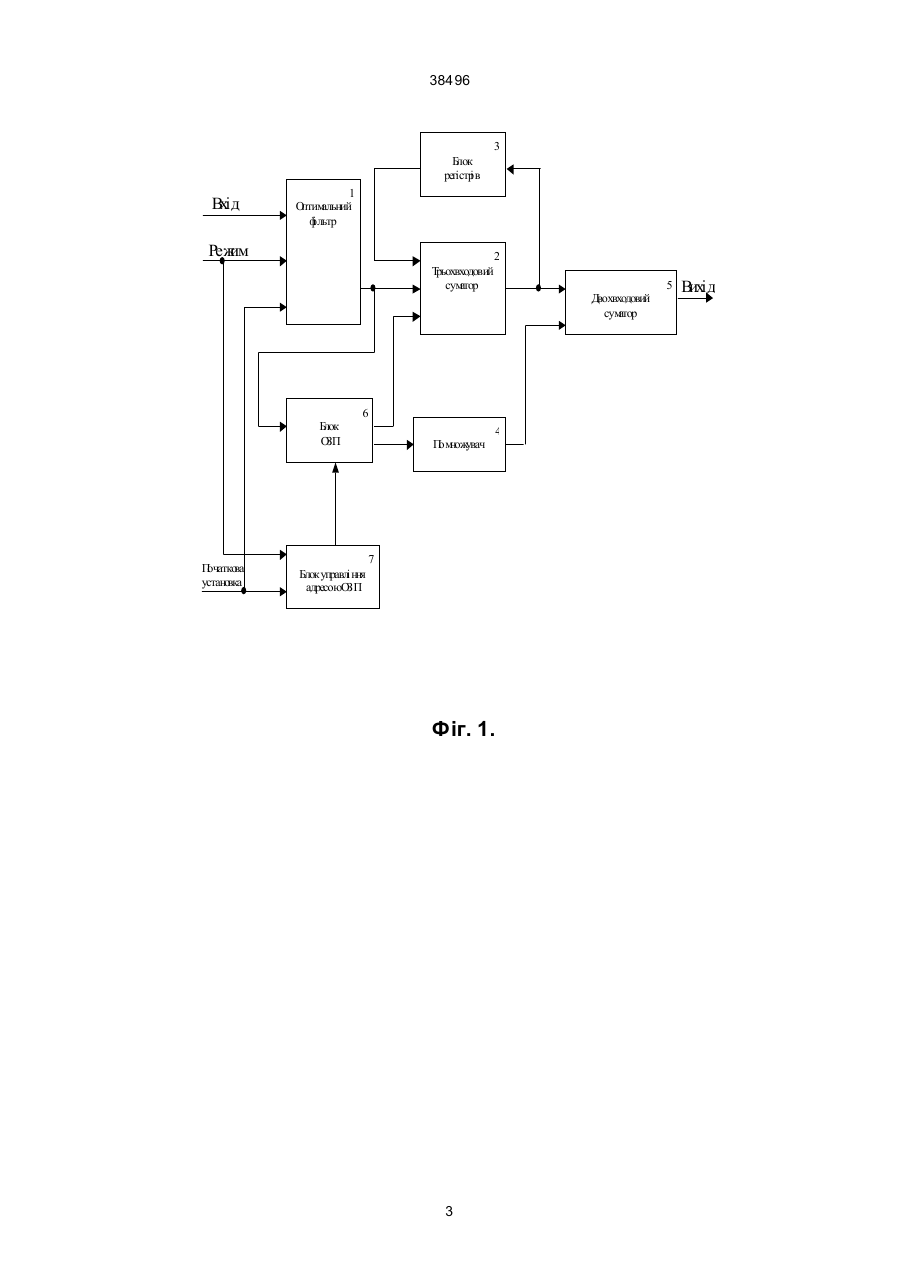

1. Пристрій для стиснення фазоманіпульованих сигналів, що містить фільтр, суматори, елементи затримки та помножувачі, який відрізняється тим, що пристрій має блок оперативних запам’ятовуючих пристроїв (ОЗП) та блок управління адресою ОЗП, вхід блока ОЗП з'єднаний з виходом оптимального фільтру, перший вихід блока ОЗП з'єднаний з третім входом тривходового суматора, другий вихід блоку ОЗП з'єднаний зі входом помножувача, управляючий вхід блока ОЗП з'єднаний з виходом блоку управління адресою ОЗП, вхід управління режимами роботи пристрою підключений до об'єднаних управляючих входів оптимального фільтру і блоку управління адресою ОЗП, вхід початкової установки пристрою підклю A (54) ПРИСТРІЙ ДЛЯ СТИСНЕННЯ ФАЗОМАНІПУЛЬОВАНИХ СИГНАЛІВ 38496 ОЗП з'єднаний зі входом помножувача, управляючий вхід блока ОЗП з'єднаний з виходом блоку управління адресою ОЗП, вхід управління режимами роботи пристрою підключений до об'єднаних управляючих входів оптимального фільтру і блоку управління адресою ОЗП, вхід початкової установки пристрою підключений до об'єднаних входів початкової установки оптимального фільтру і блоку управління адресою ОЗП. Першою додатковою відмінністю є те, що оптимальний фільтр пристрою складається з блоку ОЗП оптимального фільтру, першого та другого багатовходови х суматорів, додаткового блоку регістрів та блоку управління адресою ОЗП оптимального фільтру, вхід блоку ОЗП оптимального фільтру об'єднаний з другим входом першого багатовходового суматора є входом оптимального фільтру, перший вихід блоку ОЗП оптимального фільтру з'єднаний з третім входом першого багатовходового суматора, другий, третій, четвертий та п'я тий виходи блоку ОЗП оптимального фільтру з'єднані зі входами другого багатовходового суматора, вихід якого з'єднаний з четвертим входом першого багатовходового суматора, вихід блоку управління адресою ОЗП оптимального фільтру з'єднаний з управляючим входом блоку ОЗП оптимального фільтру, управляючий вхід блоку управління адресою ОЗП є управляючим входом оптимального фільтру, вхід початкової установки блоку управління адресою ОЗП є входом початкової установки оптимального фільтру. Суть винаходу пояснюється кресленнями, де на фігурі 1 зображено структурну схему пристрою, що пропонується, на фігурі 2 представлено структурну схему можливого варіанту побудови оптимального фільтру. Пристрій для стиснення фазоманіпульованих сигналів містить оптимальний фільтр 1, інформаційний вхід якого є входом пристрою, тривходовий суматор 2, перший вхід якого з'єднаний з виходом оптимального фільтру 1, блок регістрів 3 та двовходовий суматор 4, перший вхід якого об'єднаний з входом блоку регістрів 3 і виходом тривходового суматора 2, вихід блоку регістрів 3 з'єднаний з другим входом тривходового суматора 2, помножувач 5, вихід якого з'єднаний з другим входом двовходового суматора 4, а вихід двовходового суматора 4 є виходом пристрою, блок ОЗП 6 та блок управління адресою ОЗП 7, вхід блоку ОЗП 6 з'єднаний з виходом оптимального фільтру 1, перший вихід блока ОЗП з'єднаний з третім входом тривходового суматора 2, другий ви хід блоку ОЗП 6 з'єднаний зі входом помножувача 5, управляючий вхід блоку ОЗП 6 з'єднаний з виходом блоку управління адресою ОЗП 7, вхід управління режимами роботи пристрою підключений до об'єднаних управляючих входів оптимального фільтру 1 і блоку управління адресою ОЗП 7, вхід початкової установки пристрою підключений до об'єднаних входів початкової установки оптимального фільтру 1 і блоку управління адресою ОЗП 7. Оптимальний фільтр пристрою складається з блоку ОЗП оптимального фільтру 8, першого та другого багатовходови х суматорів 9, 10 , додаткового блоку регістрів 11 та блоку управління адресою ОЗП оптимального фільтру 12, вхід блоку ОЗП оптимального фільтру 8 об'єднаний з другим входом першого багатовходового суматора 9 є входом оптимального фільтру, перший вихід блоку ОЗП оптимального фільтру 8 з'єднаний з третім входом першого багатовходового суматора 9, другий, третій, четвертий та п'ятий ви ходи блоку ОЗП оптимального ФІЛЬТРУ 8 з'єднані зі входами другого багатовходового суматора 10, вихід якого з'єднаний з четвертим входом першого багатовходового суматора 9, вихід блоку управління адресою ОЗП оптимального фільтру 12 з'єднаний з управляючим входом блоку ОЗП оптимального фільтру 8, управляючий вхід блоку управління адресою ОЗП 12 є управляючим входом оптимального фільтру 1, вхід початкової установки блоку управління адресою ОЗП 12 є входом початкової установки оптимального фільтру 1. Пристрій для стиснення фазоманіпульованих сигналів працює наступним чином. На вхід оптимального фільтру 1 надходить сигнал, фазоманіпульований за тринадцятипозиційним кодом Баркера, який має такий вигляд: A, A , A , A ,- A ,- A, A , A ,-A , A ,-A , A . Узгоджений з цим сигналом оптимальний фільтр 1 виробляє відгук наступного вигляду: A,0, A,0, A,0, A,0,A,0, A,0,13A,0,A,0, A,0, A,0,A,0, A,0, A, де А - амплітуда елементарної позиції вхідного сигналу. Сигнал на першому ви ході блоку ОЗП 2 з'являється через дванадцять тактових інтервалів, а на другому ви ході блоку ОЗП 2 - через двадцять шість тактових інтервалів. В регістрі затримки 3 дані затримуються на два тактових інтервали. Базовим алгоритмом, що лежить в основі роботи пристрою є рекурсивний метод «ковзаючого вікна (суми)», який дозволяє відслідковувати суму заданої кількості послідовно чисел, які надходять з числової послідовності довільної довжини. Для реалізації стиснення фазоманіпульованих сигналів поточне значення рекурсивної суми з виходу тривходового суматора складається в двовходовому суматорі з добутком затриманих даних з другого ви ходу блоку ОЗП 6 на постійний коефіцієнт, що залежить від позиційності коду Баркера. Для тринадцятипозиційного коду Баркера цей постійний коефіцієнт дорівнює мінус двадцять п'я ть, при цьому ви хідний відгук має вигляд: A,0,2A,0,3A,0,4A,0,5 A,0,6A,0,6A,0,-5A,0,-4A,0,-3A,0,-2A,0,A,0, -300A, 0,-A,0,-2A,0,-3A,0,4A,0,-5A,0,-6A,6A,0,5A,0,4A,0,3A,0,2A,0,A. У випадку обробки сигналів від близькорозташованих цілей, вихідний відгук матиме кілька чітко виділених максимумів, кількість яких дорівнює кількості цілей з відповідним розносом у часі. 2 38496 3 Б лок регістр ів В хід 1 О альний птим ф ільтр Реж им 2 Т рьохвходовий сум атор Б лок О ЗП П очатко ва устано вка Д вохвходовий сум атор 6 П нож ом увач 4 7 Блок управл іння адресоюО ЗП Фіг. 1. 3 5 В ихід 38496 9 Додатковий Блок регістр в і 10 Пе р ший багатовходовий сумат ор Вхі д 8 Блок ОЗ П оптима льного фі льт ру 11 Другий багатовходовий сумат ор Ре жим По чаткова установка 7 Блок управлі ння адресо ю ОЗ П оптималь ного ф льт ру і Фіг. 2. ________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4 Вихі д
