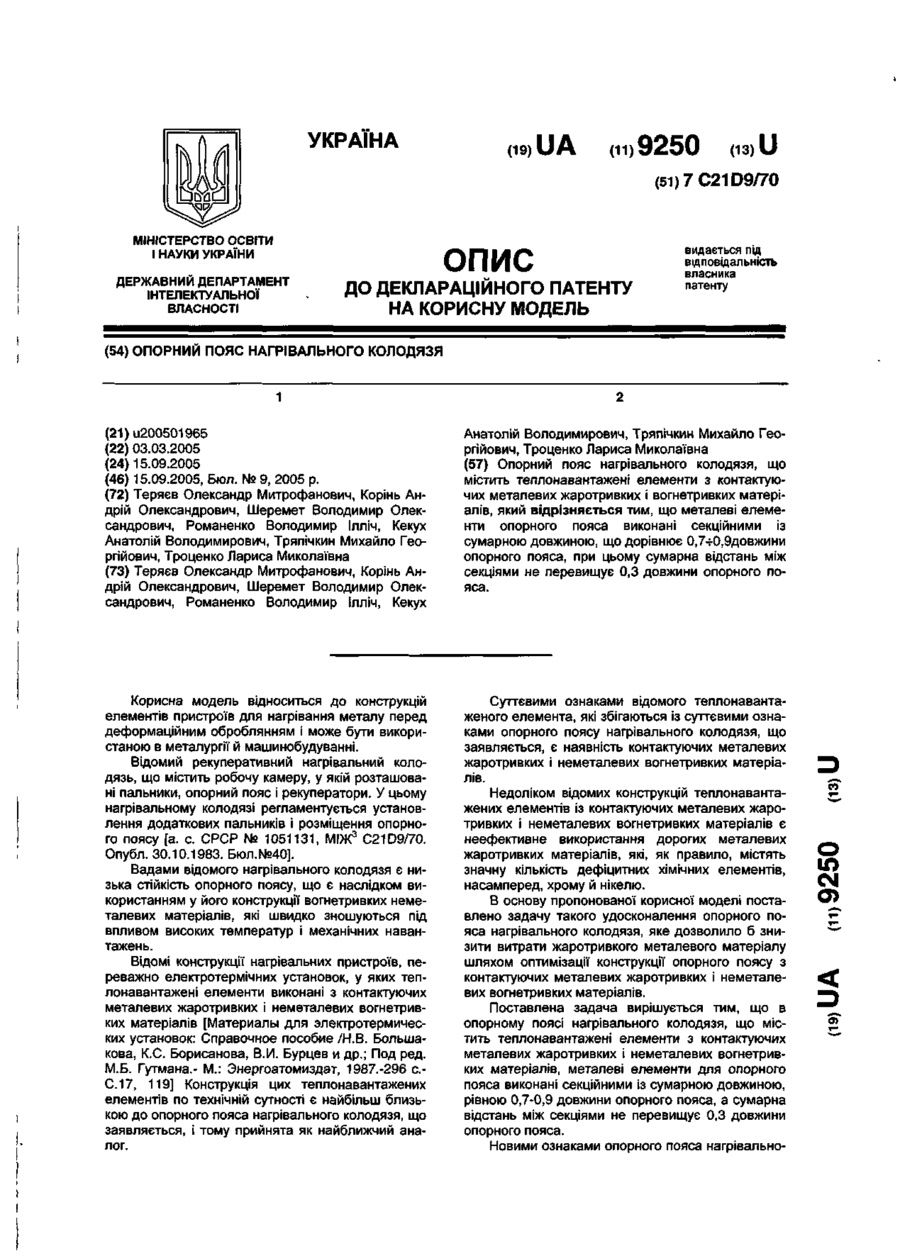

Опорний пояс нагрівального колодязя

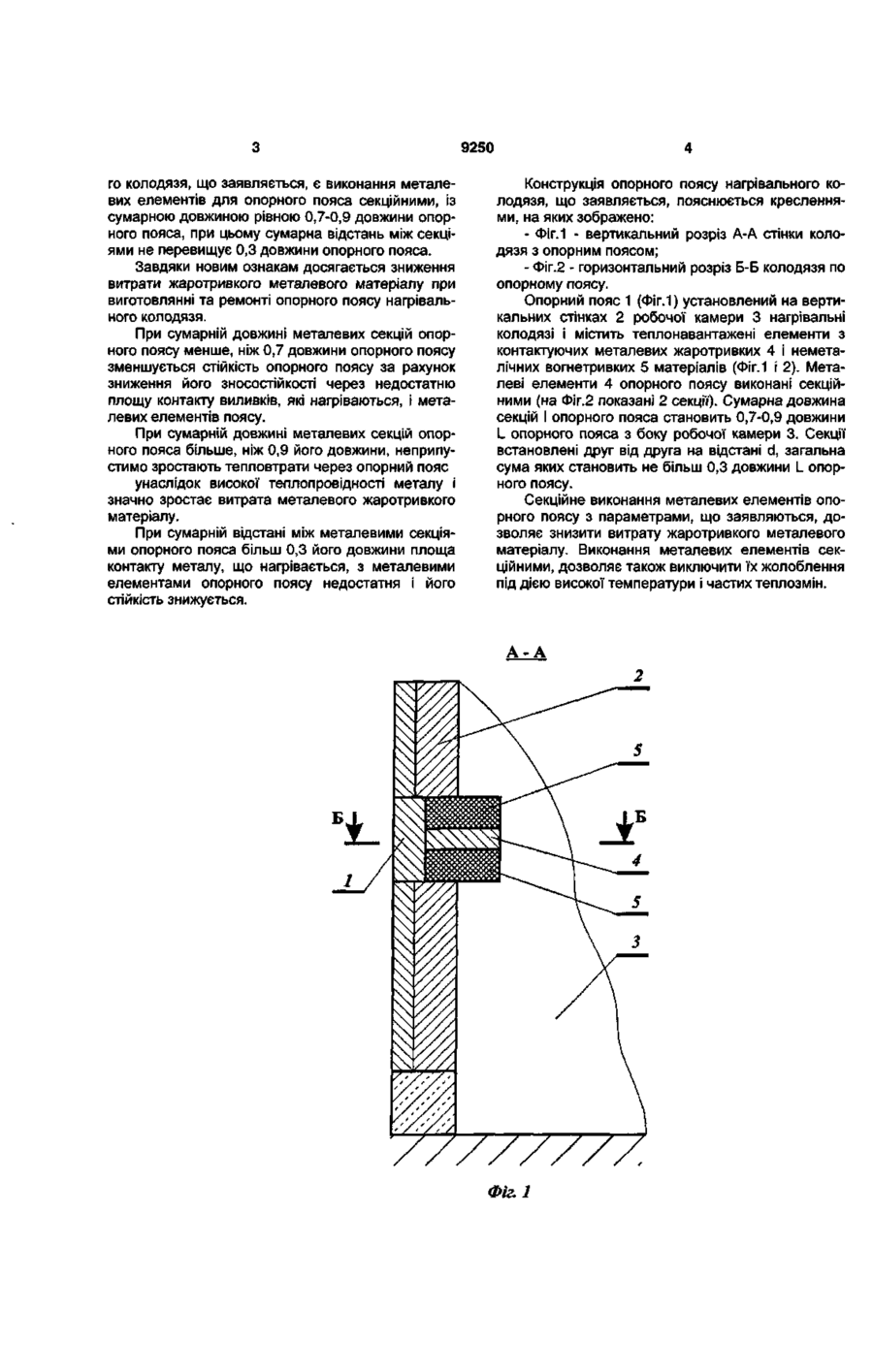

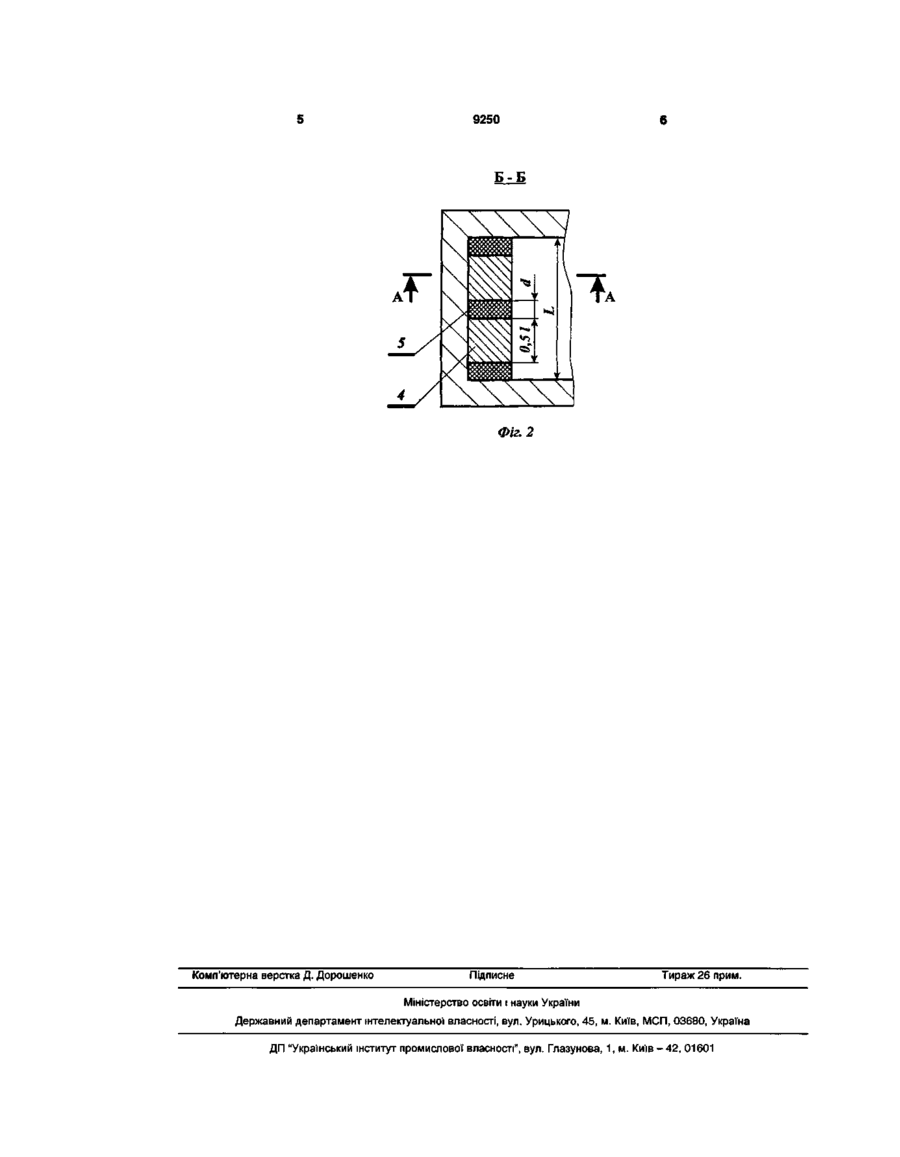

Опорний пояс нагрівального колодязя, що містить теплонавантажені елементи з контактуючих металевих жаротривких і вогнетривких матеріалів, який відрізняється тим, що металеві елементи опорного пояса виконані секційними із сумарною довжиною, що дорівнює 0,74-0,9довжини опорного пояса, при цьому сумарна відстань між секціями не перевищує 0,3 довжини опорного пояса. Суттєвими ознаками відомого теплонавантаженого елемента, які збігаються із суттєвими ознаками опорного поясу нагрівального колодязя, що заявляється, є наявність контактуючих металевих жаротривких і неметалевих вогнетривких матеріалів. Недоліком відомих конструкцій теплонавантажених елементів із контактуючих металевих жаротривких і неметалевих вогнетривких матеріалів є неефективне використання дорогих металевих жаротривких матеріалів, які, як правило, містять значну кількість дефіцитних хімічних елементів, насамперед, хрому й нікелю. В основу пропонованої корисної моделі поставлено задачу такого удосконалення опорного пояса нагрівального колодязя, яке дозволило б знизити витрати жаротривкого металевого матеріалу шляхом оптимізації конструкції опорного поясу з контактуючих металевих жаротривких і неметалевих вогнетривких матеріалів. Поставлена задача вирішується тим, що в опорному поясі нагрівального колодязя, що містить теплонавантажені елементи з контактуючих металевих жаротривких і неметалевих вогнетривких матеріалів, металеві елементи для опорного пояса виконані секційними із сумарною довжиною, рівною 0,7-0,9 довжини опорного пояса, а сумарна відстань між секціями не перевищує 0,3 довжини опорного пояса. Новими ознаками опорного пояса нагрівально ю CM О) О) 9250 го колодязя, що заявляється, є виконання металевих елементів для опорного пояса секційними, із сумарною довжиною рівною 0,7-0,9 довжини опорного пояса, при цьому сумарна відстань між секціями не перевищує 0,3 довжини опорного пояса. Завдяки новим ознакам досягається зниження витрати жаротривкого металевого матеріалу при виготовлянні та ремонті опорного поясу нагрівального колодязя. При сумарній довжині металевих секцій опорного поясу менше, ніж 0,7 довжини опорного поясу зменшується стійкість опорного поясу за рахунок зниження його зносостійкості через недостатню площу контакту виливків, які нагріваються, і металевих елементів поясу. При сумарній довжині металевих секцій опорного пояса більше, ніж 0,9 його довжини, неприпустимо зростають тепловтрати через опорний пояс унаслідок високої теплопровідності металу і значно зростає витрата металевого жаротривкого матеріалу. При сумарній відстані між металевими секціями опорного пояса більш 0,3 його довжини площа контакту металу, що нагрівається, з металевими елементами опорного поясу недостатня і його стійкість знижується. Конструкція опорного поясу нагрівального колодязя, що заявляється, пояснюється кресленнями, на яких зображено: - Фіг.1 - вертикальний розріз А-А стінки колодязя з опорним поясом; - Фіг.2 - горизонтальний розріз Б-Б колодязя по опорному поясу. Опорний пояс 1 (Фіг.1) установлений на вертикальних стінках 2 робочої камери 3 нагрівальні колодязі і містить теплонавантажені елементи з контактуючих металевих жаротривких 4 і неметалічних вогнетривких 5 матеріалів (Фіг.1 і 2). Металеві елементи 4 опорного поясу виконані секційними (на Фіг.2 показані 2 секції). Сумарна довжина секцій І опорного пояса становить 0,7-0,9 довжини L опорного пояса з боку робочої камери 3. Секції встановлені друг від друга на відстані d, загальна сума яких становить не більш 0,3 довжини L опорного поясу. Секційне виконання металевих елементів опорного поясу з параметрами, що заявляються, дозволяє знизити витрату жаротривкого металевого матеріалу. Виконання металевих елементів секційними, дозволяє також виключити їх жолоблення під дією високої температури і частих теплозмін. А-А Фіг.1 9250 Б-Б Фіг. 2 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
