Магніторідинний герметизатор

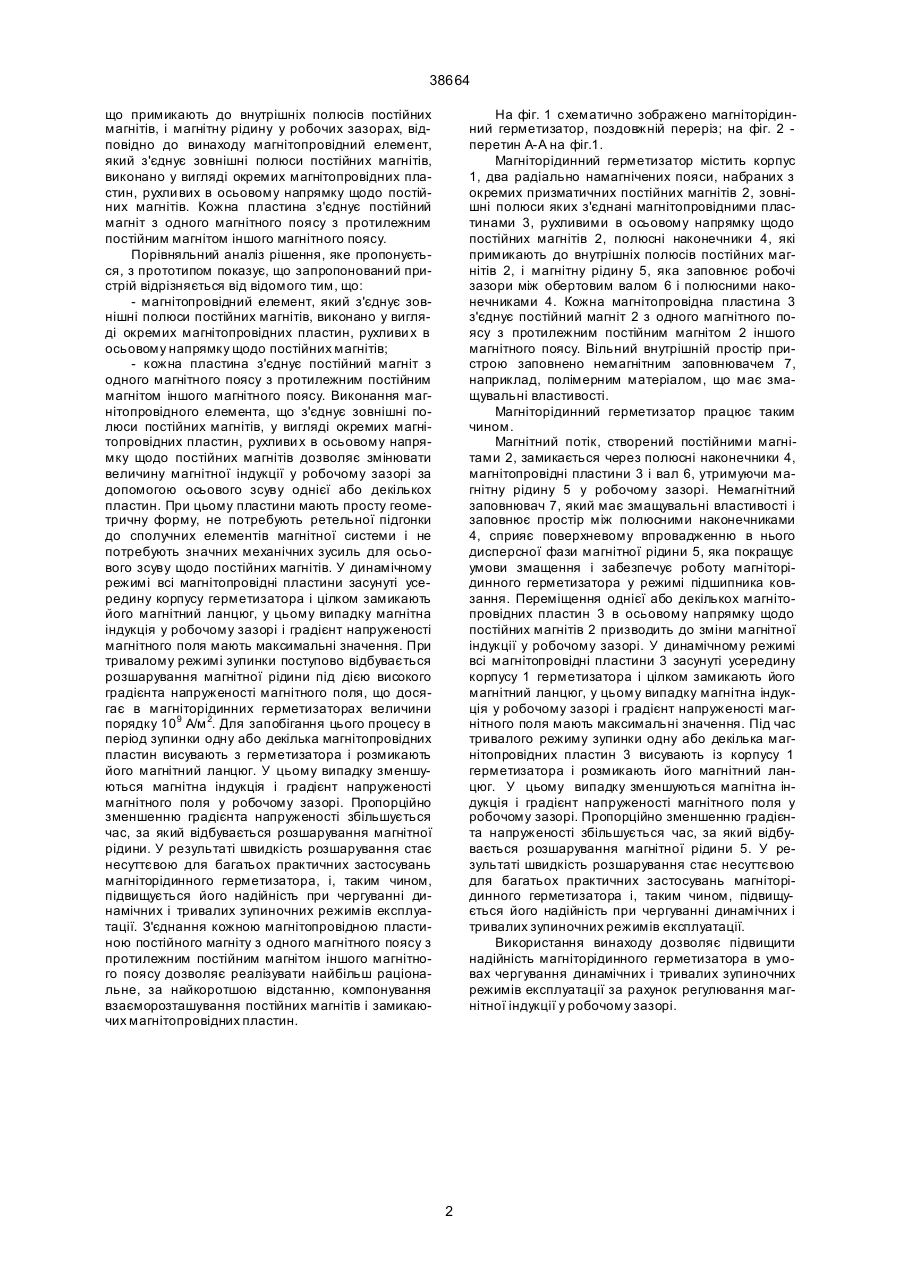

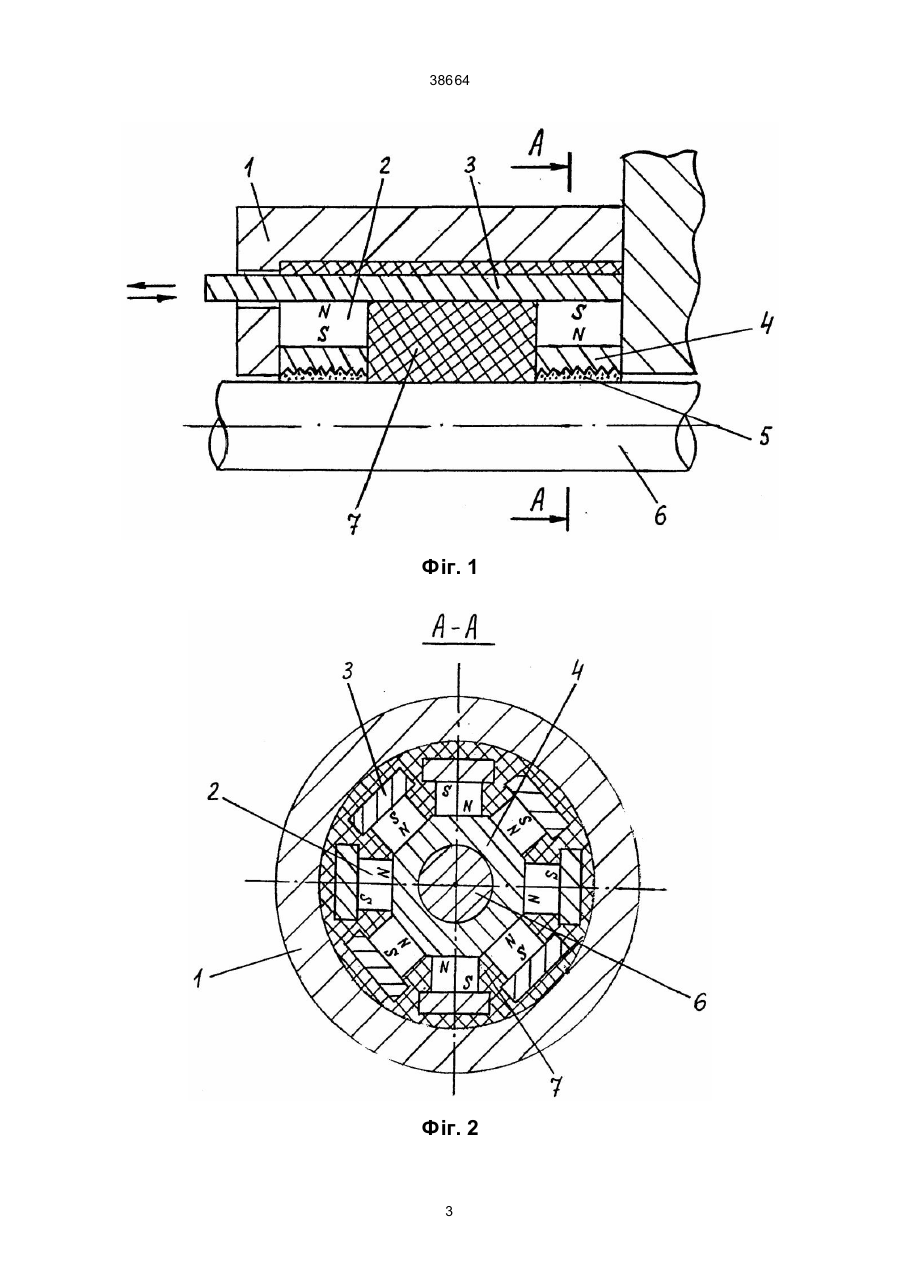

Магніторідинний герметизатор, який містить корпус, два радіально намагнічених пояси, набраних з окремих призматичних постійних магнітів, зовнішні полюси яких з'єднані між собою за допо 38664 що примикають до внутрішніх полюсів постійних магнітів, і магнітну рідину у робочих зазорах, відповідно до винаходу магнітопровідний елемент, який з'єднує зовнішні полюси постійних магнітів, виконано у вигляді окремих магнітопровідних пластин, рухли вих в осьовому напрямку щодо постійних магнітів. Кожна пластина з'єднує постійний магніт з одного магнітного поясу з протилежним постійним магнітом іншого магнітного поясу. Порівняльний аналіз рішення, яке пропонується, з прототипом показує, що запропонований пристрій відрізняється від відомого тим, що: - магнітопровідний елемент, який з'єднує зовнішні полюси постійних магнітів, виконано у вигляді окремих магнітопровідних пластин, рухливи х в осьовому напрямку щодо постійних магнітів; - кожна пластина з'єднує постійний магніт з одного магнітного поясу з протилежним постійним магнітом іншого магнітного поясу. Виконання магнітопровідного елемента, що з'єднує зовнішні полюси постійних магнітів, у вигляді окремих магнітопровідних пластин, рухливи х в осьовому напрямку щодо постійних магнітів дозволяє змінювати величину магнітної індукції у робочому зазорі за допомогою осьового зсуву однієї або декількох пластин. При цьому пластини мають просту геометричну форму, не потребують ретельної підгонки до сполучних елементів магнітної системи і не потребують значних механічних зусиль для осьового зсуву щодо постійних магнітів. У динамічному режимі всі магнітопровідні пластини засунуті усередину корпусу герметизатора і цілком замикають його магнітний ланцюг, у цьому випадку магнітна індукція у робочому зазорі і градієнт напруженості магнітного поля мають максимальні значення. При тривалому режимі зупинки поступово відбувається розшарування магнітної рідини під дією високого градієнта напруженості магнітного поля, що досягає в магніторідинних герметизаторах величини порядку 109 А/м 2. Для запобігання цього процесу в період зупинки одну або декілька магнітопровідних пластин висувають з герметизатора і розмикають його магнітний ланцюг. У цьому випадку зменшуються магнітна індукція і градієнт напруженості магнітного поля у робочому зазорі. Пропорційно зменшенню градієнта напруженості збільшується час, за який відбувається розшарування магнітної рідини. У результаті швидкість розшарування стає несуттєвою для багатьох практичних застосувань магніторідинного герметизатора, і, таким чином, підвищується його надійність при чергуванні динамічних і тривалих зупиночних режимів експлуатації. З'єднання кожною магнітопровідною пластиною постійного магніту з одного магнітного поясу з протилежним постійним магнітом іншого магнітного поясу дозволяє реалізувати найбільш раціональне, за найкоротшою відстанню, компонування взаєморозташування постійних магнітів і замикаючих магнітопровідних пластин. На фіг. 1 схематично зображено магніторідинний герметизатор, поздовжній переріз; на фіг. 2 перетин А-А на фіг.1. Магніторідинний герметизатор містить корпус 1, два радіально намагнічених пояси, набраних з окремих призматичних постійних магнітів 2, зовнішні полюси яких з'єднані магнітопровідними пластинами 3, рухливими в осьовому напрямку щодо постійних магнітів 2, полюсні наконечники 4, які примикають до внутрішніх полюсів постійних магнітів 2, і магнітну рідину 5, яка заповнює робочі зазори між обертовим валом 6 і полюсними наконечниками 4. Кожна магнітопровідна пластина 3 з'єднує постійний магніт 2 з одного магнітного поясу з протилежним постійним магнітом 2 іншого магнітного поясу. Вільний внутрішній простір пристрою заповнено немагнітним заповнювачем 7, наприклад, полімерним матеріалом, що має змащувальні властивості. Магніторідинний герметизатор працює таким чином. Магнітний потік, створений постійними магнітами 2, замикається через полюсні наконечники 4, магнітопровідні пластини 3 і вал 6, утримуючи магнітну рідину 5 у робочому зазорі. Немагнітний заповнювач 7, який має змащувальні властивості і заповнює простір між полюсними наконечниками 4, сприяє поверхневому впровадженню в нього дисперсної фази магнітної рідини 5, яка покращує умови змащення і забезпечує роботу магніторідинного герметизатора у режимі підшипника ковзання. Переміщення однієї або декількох магнітопровідних пластин 3 в осьовому напрямку щодо постійних магнітів 2 призводить до зміни магнітної індукції у робочому зазорі. У динамічному режимі всі магнітопровідні пластини 3 засунуті усередину корпусу 1 герметизатора і цілком замикають його магнітний ланцюг, у цьому випадку магнітна індукція у робочому зазорі і градієнт напруженості магнітного поля мають максимальні значення. Під час тривалого режиму зупинки одну або декілька магнітопровідних пластин 3 висувають із корпусу 1 герметизатора і розмикають його магнітний ланцюг. У цьому випадку зменшуються магнітна індукція і градієнт напруженості магнітного поля у робочому зазорі. Пропорційно зменшенню градієнта напруженості збільшується час, за який відбувається розшарування магнітної рідини 5. У результаті швидкість розшарування стає несуттєвою для багатьох практичних застосувань магніторідинного герметизатора і, таким чином, підвищується його надійність при чергуванні динамічних і тривалих зупиночних режимів експлуатації. Використання винаходу дозволяє підвищити надійність магніторідинного герметизатора в умовах чергування динамічних і тривалих зупиночних режимів експлуатації за рахунок регулювання магнітної індукції у робочому зазорі. 2 38664 Фіг. 1 Фіг. 2 3 38664 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
