Пристрій для компресійного остеосинтезу при оперативному лікуванні ушкоджень проксимального відділу стегна
Формула / Реферат
Пристрій для компресійного остеосинтезу при оперативному лікуванні ушкоджень проксимального відділу стегна, включає зовнішню пластину з встановленими в ній різьбовими стрижнями і фіксуючі елементи, відрізняється тим, що пристрій постачений додатковою пластиною, шарнірно з'єднаною з основою, причому обидві пластини мають кронштейни, також зв'язані між собою шарнірно за допомогою стрижня з фіксуючими елементами, при цьому основна пластина має повзун з каналом і розміщеним у ньому стрижнем з фіксуючими елементами, а додаткова пластина зв'язана з дугоподібною пластиною з виконаним у ній пазом за допомогою, як мінімум двох отворів, крім того, остання у свою чергу має стрижнетримач у якому з можливістю перехрещування встановлені фіксуючі стрижні.
Текст

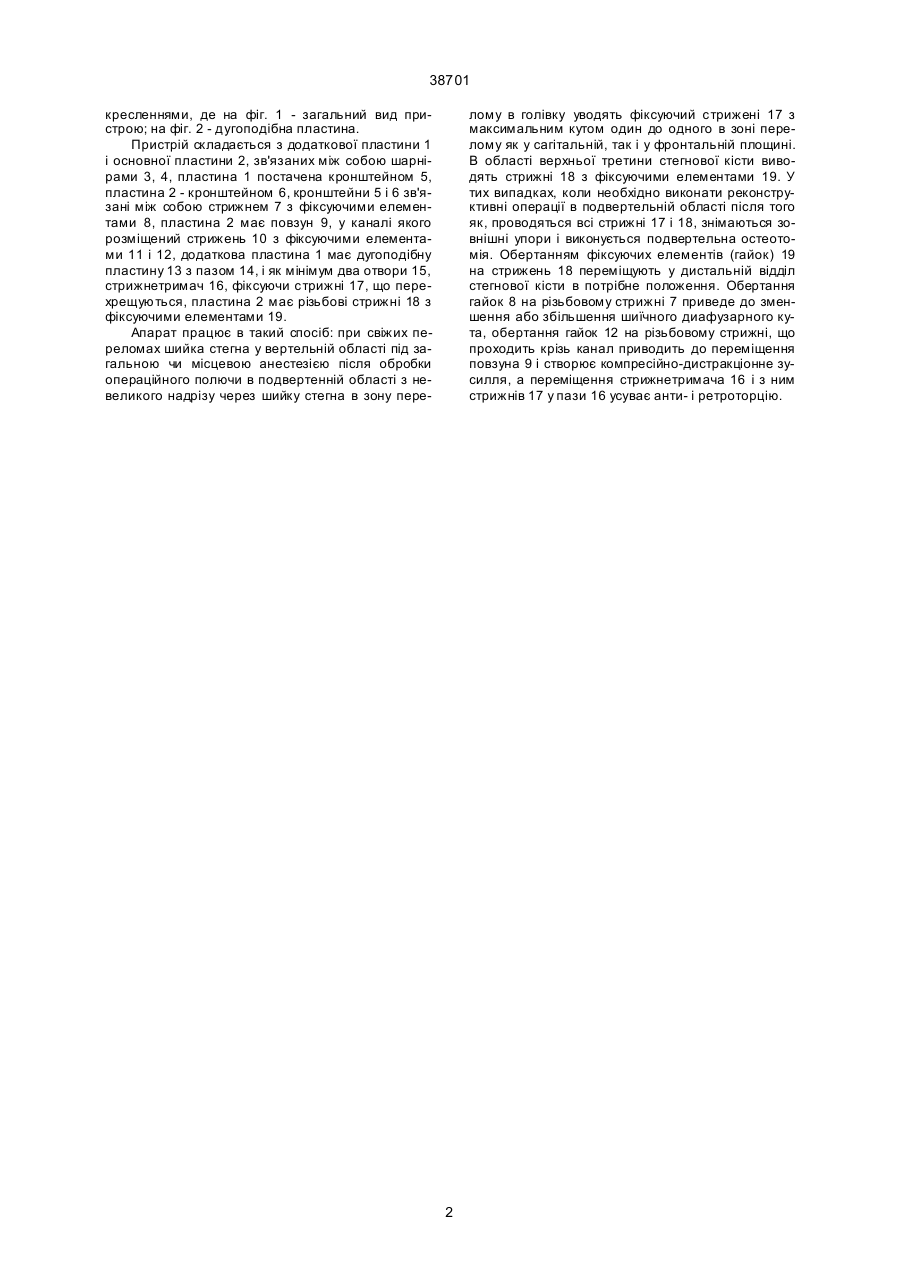

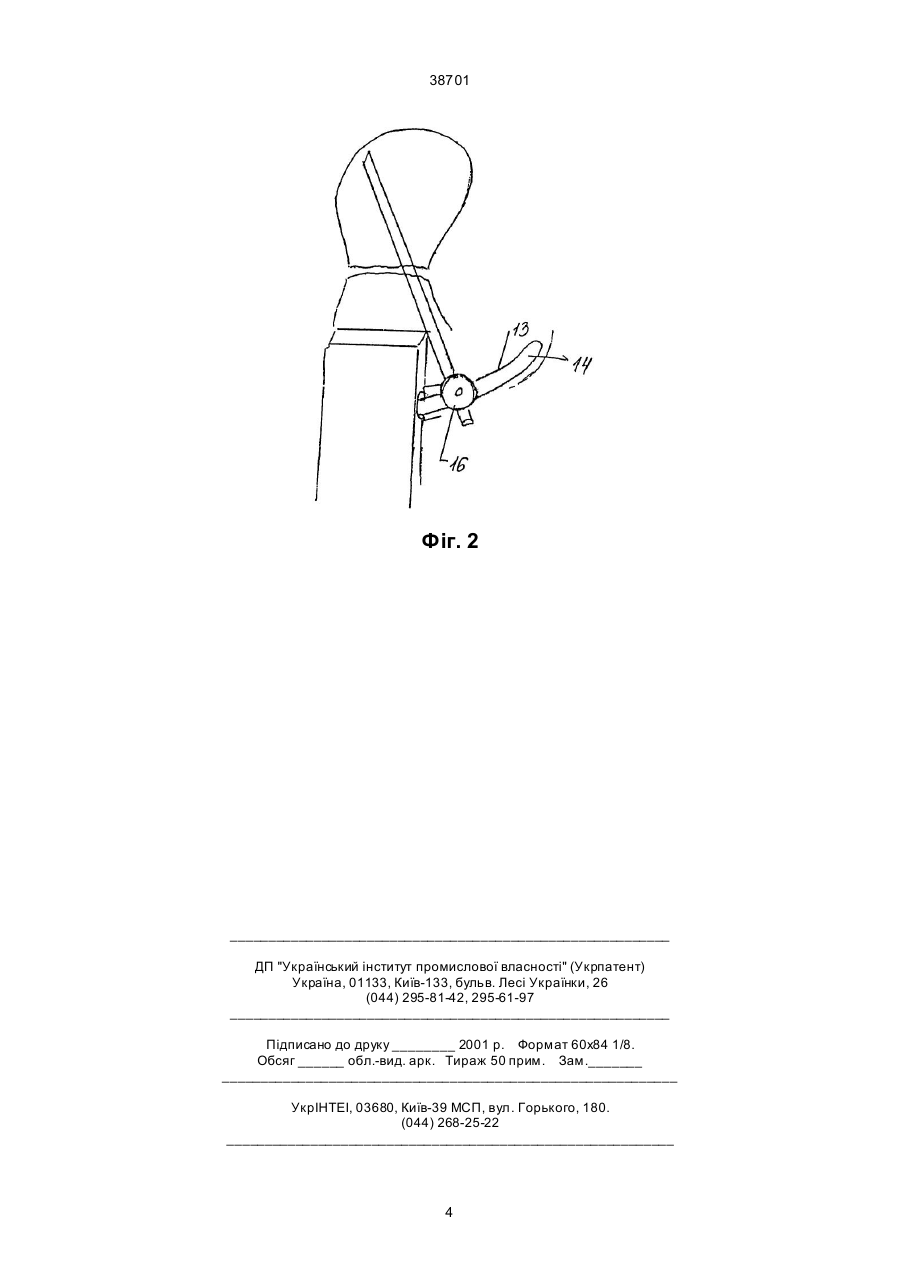

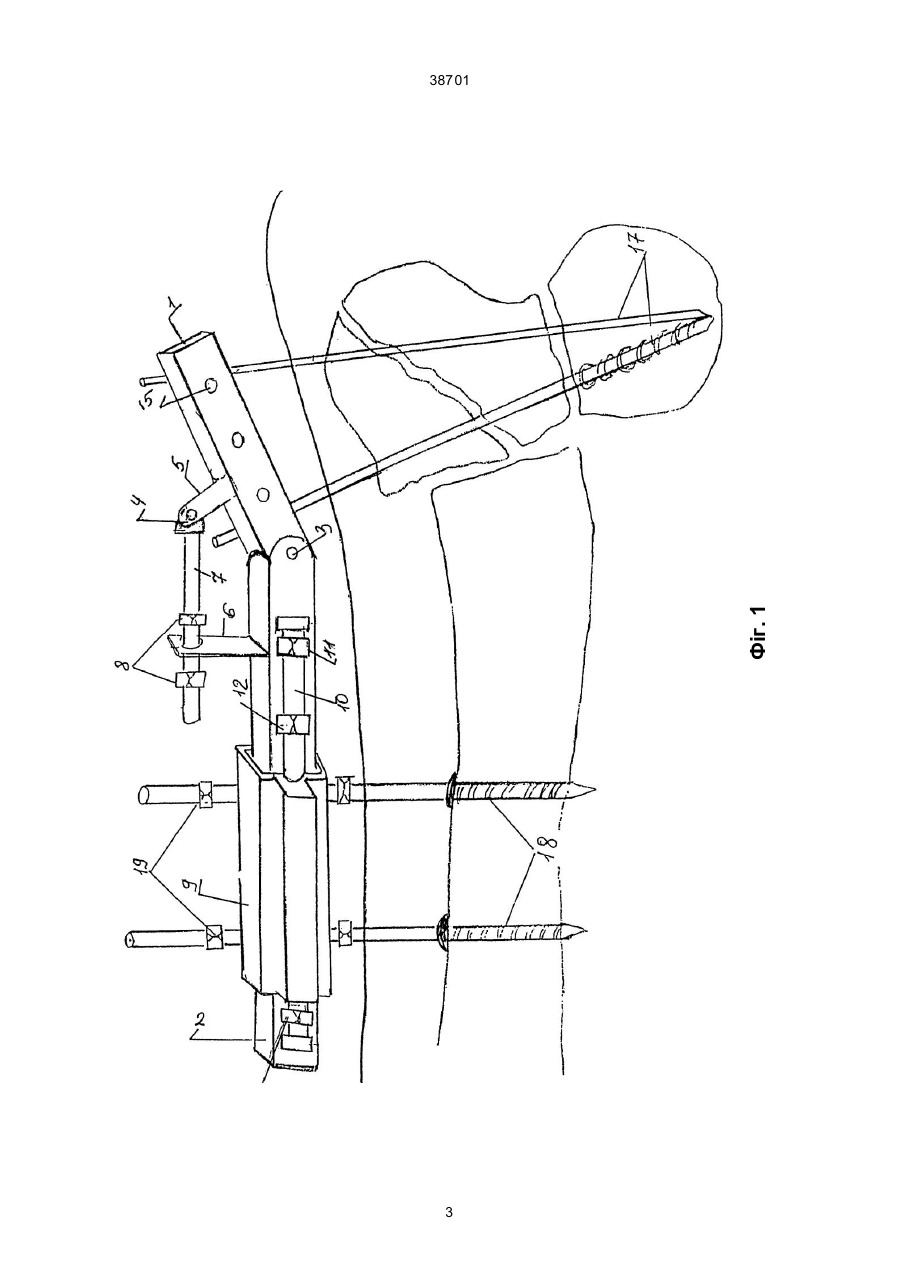

Пристрій для компресійного остеосинтезу при оперативному лікуванні ушкоджень проксимального відділу стегна, включає зовнішню пластину з встановленими в ній різьбовими стрижнями і фік 38701 кресленнями, де на фіг. 1 - загальний вид пристрою; на фіг. 2 - дугоподібна пластина. Пристрій складається з додаткової пластини 1 і основної пластини 2, зв'язаних між собою шарнірами 3, 4, пластина 1 постачена кронштейном 5, пластина 2 - кронштейном 6, кронштейни 5 і 6 зв'язані між собою стрижнем 7 з фіксуючими елементами 8, пластина 2 має повзун 9, у каналі якого розміщений стрижень 10 з фіксуючими елементами 11 і 12, додаткова пластина 1 має дугоподібну пластину 13 з пазом 14, і як мінімум два отвори 15, стрижнетримач 16, фіксуючи стрижні 17, що перехрещуються, пластина 2 має різьбові стрижні 18 з фіксуючими елементами 19. Апарат працює в такий спосіб: при свіжих переломах шийка стегна у вертельній області під загальною чи місцевою анестезією після обробки операційного полючи в подвертенній області з невеликого надрізу через шийку стегна в зону пере лому в голівку уводять фіксуючий стрижені 17 з максимальним кутом один до одного в зоні перелому як у сагітальній, так і у фронтальній площині. В області верхньої третини стегнової кісти виводять стрижні 18 з фіксуючими елементами 19. У тих випадках, коли необхідно виконати реконструктивні операції в подвертельній області після того як, проводяться всі стрижні 17 і 18, знімаються зовнішні упори і виконується подвертельна остеотомія. Обертанням фіксуючих елементів (гайок) 19 на стрижень 18 переміщують у дистальній відділ стегнової кісти в потрібне положення. Обертання гайок 8 на різьбовому стрижні 7 приведе до зменшення або збільшення шиїчного диафузарного кута, обертання гайок 12 на різьбовому стрижні, що проходить крізь канал приводить до переміщення повзуна 9 і створює компресійно-дистракціонне зусилля, а переміщення стрижнетримача 16 і з ним стрижнів 17 у пази 16 усуває анти- і ретроторцію. 2 Фіг. 1 38701 3 38701 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61B 17/94
Мітки: оперативному, відділу, пристрій, лікуванні, остеосинтезу, стегна, ушкоджень, проксимального, компресійного
