Завантажувальний пристрій доменної печі
Номер патенту: 38823
Опубліковано: 15.05.2001
Автори: Танасов Сергій Дмитрович, Шеремет Володимир Олександрович, Ільченко Володимир Іванович, Костенко Георгій Петрович, Дубина Олег Вікторович, Донсков Дмитро Євгенович
Формула / Реферат
(21) 2000105997
(54) (57)
Дата прийняття
рішення
28.03.2001 р.
Завантажувальний пристрій доменної печі, який містить бункери, тічки, дентальний циліндпичний жолоб, розподільний лоток, який відрізняється тим, що центральна воронка розподільника виповнена складовою з верхньою частиною розподільника і встановлена по осі подачі матеріалів, а нижня частина зміщена відносно неї та осі доменної печі, обладнана похилою вставкою рухомо установленній відносно верхньої частини і з'єднана з приводом обертання.
Текст

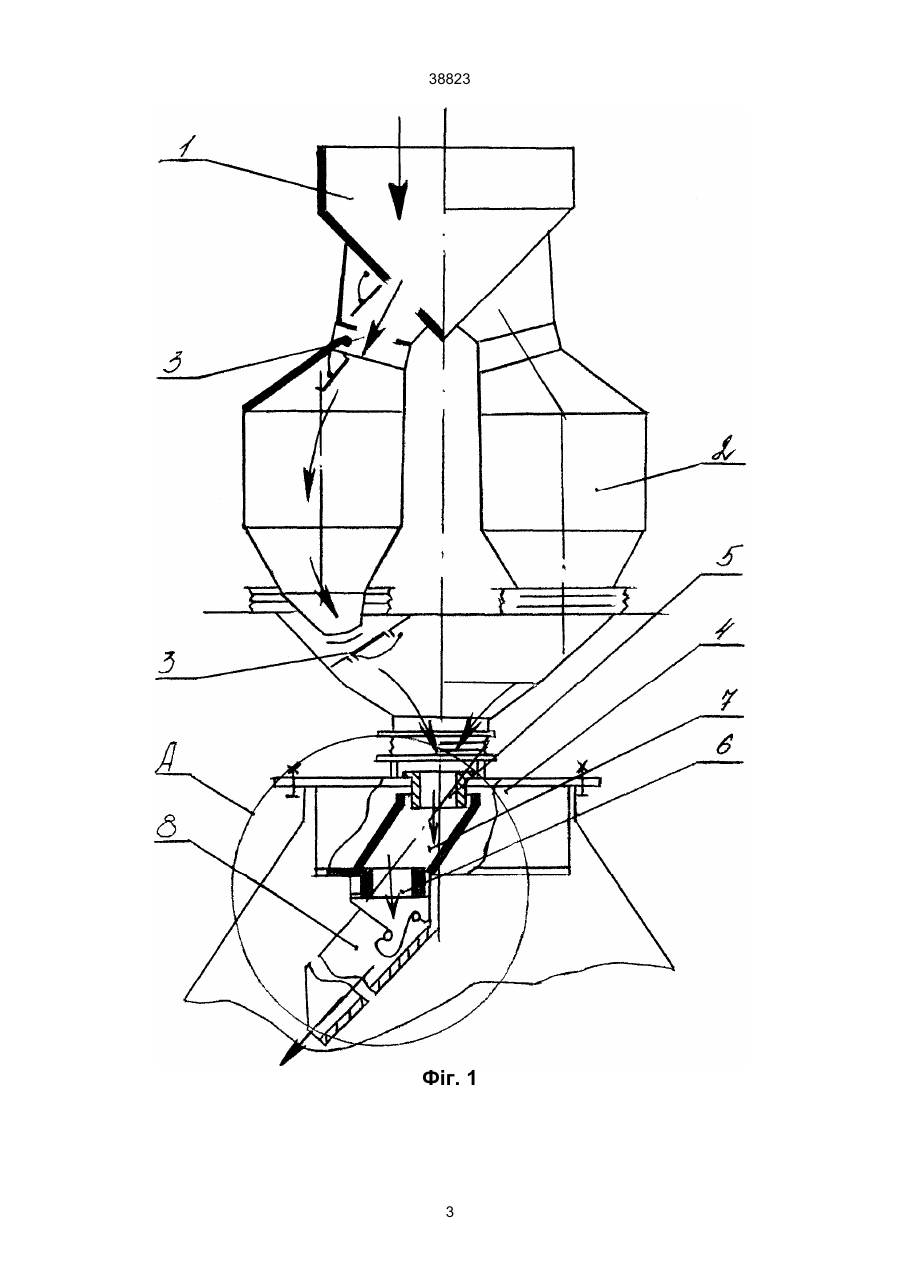

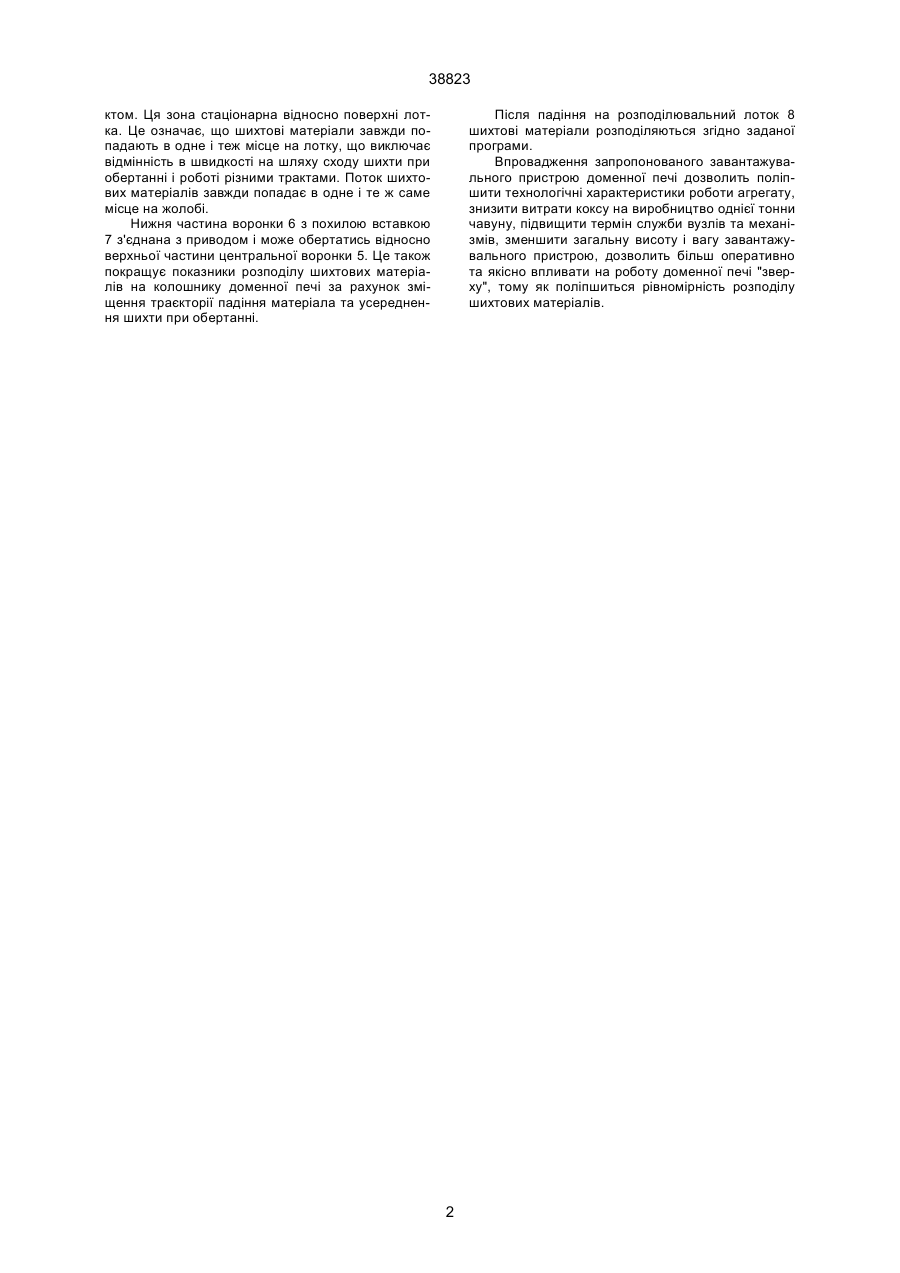

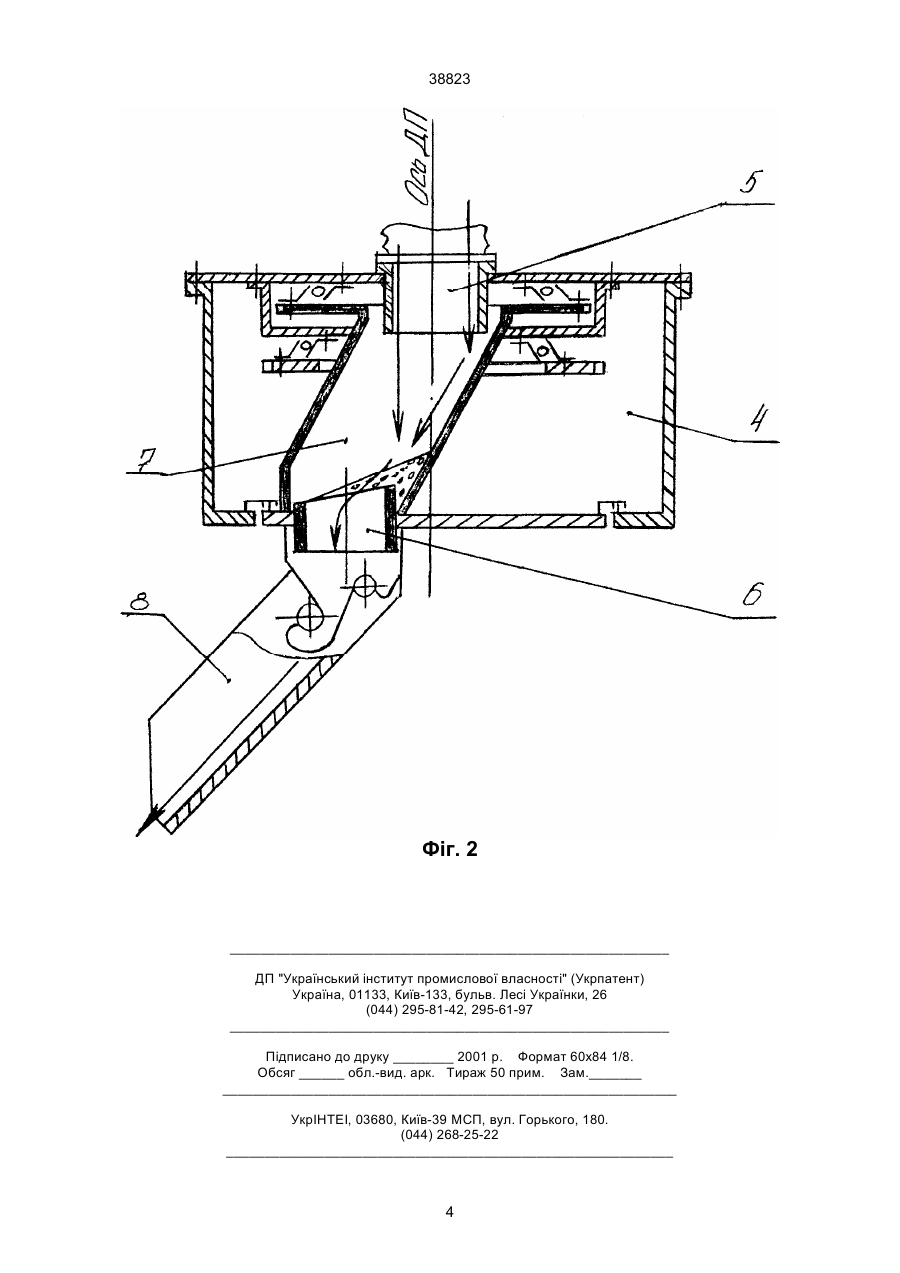

Завантажувальний пристрій доменної печі, який містить бункери, тічки, центральний циліндричний жолоб, розподільний лоток, відрізняється тим, що центральна воронка розподільника виповнена складовою з верхньою частиною розподільника і установлена по осі подачі матеріалів, а нижня частина зміщена відносно неї та осі доменної печі, обладнана похилою вставкою рухомо установленій відносно верхньої частини і з'єднана з приводом обертання. (19) (21) 2000105997 (22) 24.10.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Ільченко Володимир Іванович, Дубіна Олег Вікторович, Шеремет Володимир Олександрович, Донсков Дмитро Євгенович, Костенко Георгій Петрович, Танасов Сергій Дмитрович (73) Криворізький державний гірничометалургійний комбінат "Криворіжсталь" 38823 ктом. Ця зона стаціонарна відносно поверхні лотка. Це означає, що шихтові матеріали завжди попадають в одне і теж місце на лотку, що виключає відмінність в швидкості на шляху сходу шихти при обертанні і роботі різними трактами. Поток шихтових матеріалів завжди попадає в одне і те ж саме місце на жолобі. Нижня частина воронки 6 з похилою вставкою 7 з'єднана з приводом і може обертатись відносно верхньої частини центральної воронки 5. Це також покращує показники розподілу шихтових матеріалів на колошнику доменної печі за рахунок зміщення траєкторії падіння матеріала та усереднення шихти при обертанні. Після падіння на розподілювальний лоток 8 шихтові матеріали розподіляються згідно заданої програми. Впровадження запропонованого завантажувального пристрою доменної печі дозволить поліпшити технологічні характеристики роботи агрегату, знизити витрати коксу на виробництво однієї тонни чавуну, підвищити термін служби вузлів та механізмів, зменшити загальну висоту і вагу завантажувального пристрою, дозволить більш оперативно та якісно впливати на роботу доменної печі "зверху", тому як поліпшиться рівномірність розподілу шихтових матеріалів. 2 38823 Фіг. 1 3 38823 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBoot drive for blast-furnace
Автори англійськоюIlchenko Volodymyr Ivanovych, Dubina Oleh Viktorovych, Sheremet Volodymyr Oleksandrovych, Donskov Dmytro Yevhenovych, Kostenko Heorhii Petrovych, Tanasov Serhii Dmytrovych
Назва патенту російськоюЗагрузочное устройство доменной печи
Автори російськоюИльченко Владимир Иванович, Дубина Олег Викторович, Шеремет Владимир Александрович, Донсков Дмитрий Евгеньевич, Костенко Георгий Петрович, Танасов Сергей Дмитриевич
МПК / Мітки
МПК: C21B 7/18
Мітки: пристрій, печі, доменної, завантажувальний
