Коренезбиральна машина

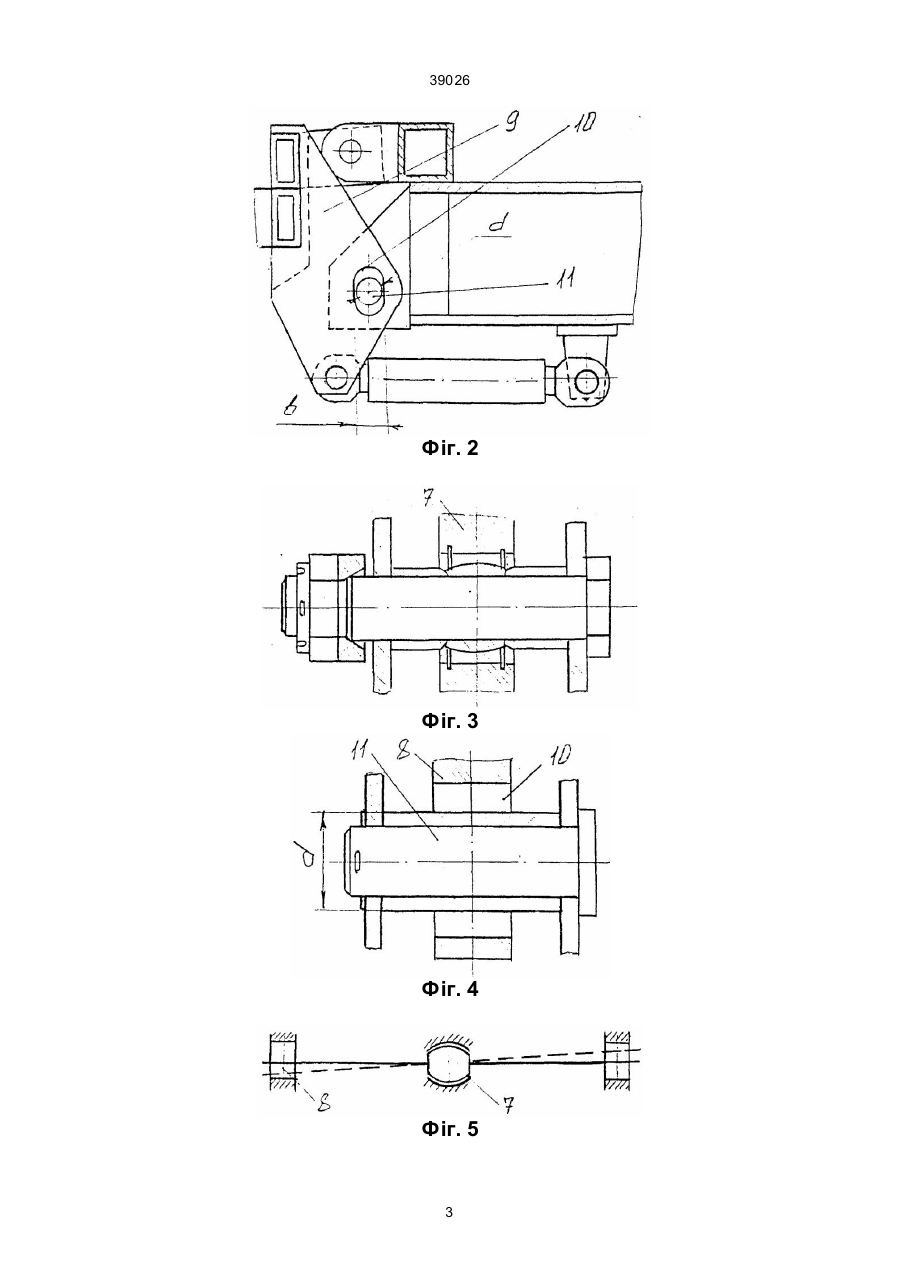

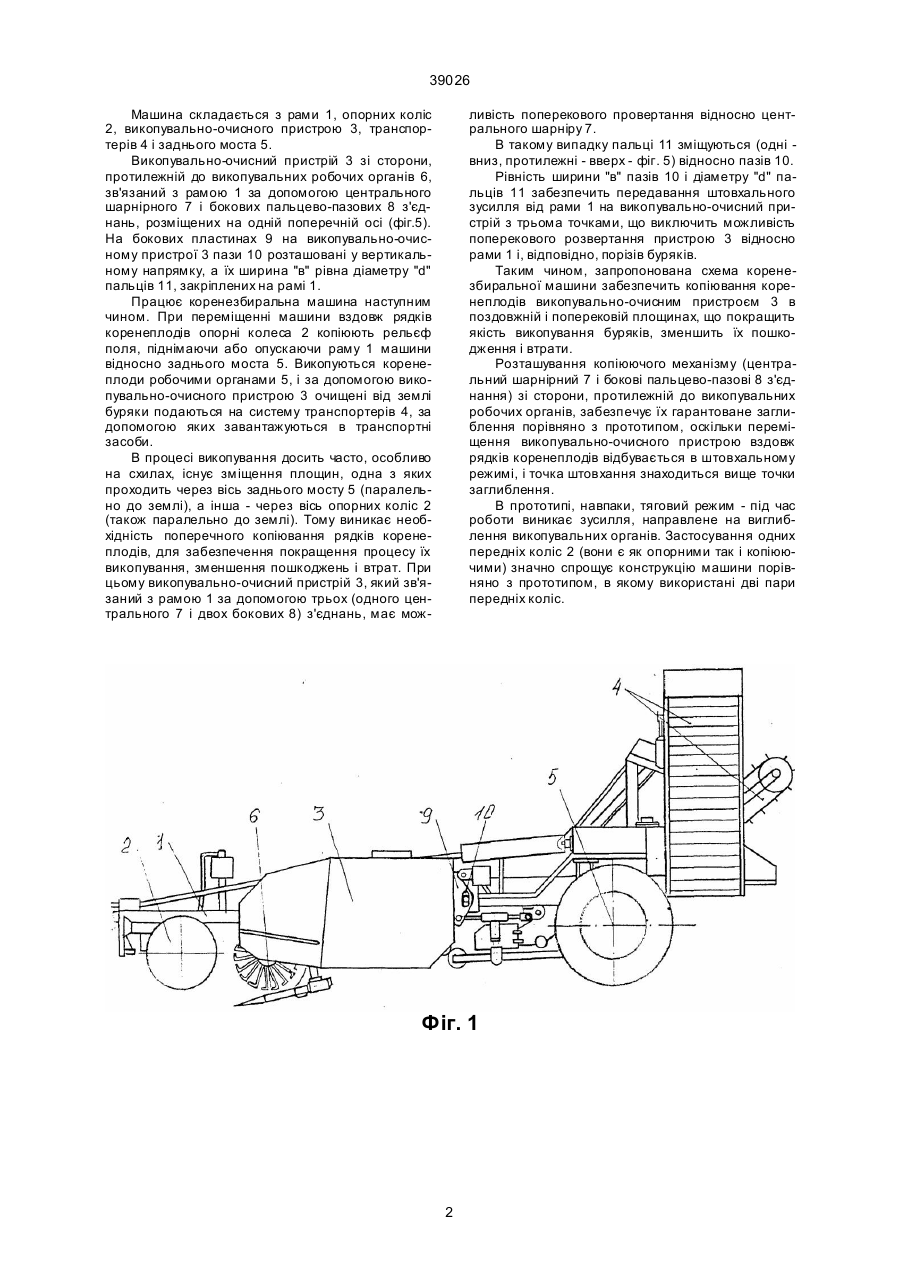

Коренезбиральна машина, яка складається з 39026 Машина складається з рами 1, опорних коліс 2, викопувально-очисного пристрою 3, транспортерів 4 і заднього моста 5. Викопувально-очисний пристрій 3 зі сторони, протилежній до викопувальних робочих органів 6, зв'язаний з рамою 1 за допомогою центрального шарнірного 7 і бокових пальцево-пазових 8 з'єднань, розміщених на одній поперечній осі (фіг.5). На бокових пластинах 9 на викопувально-очисному пристрої 3 пази 10 розташовані у вертикальному напрямку, а їх ширина "в" рівна діаметру "d" пальців 11, закріплених на рамі 1. Працює коренезбиральна машина наступним чином. При переміщенні машини вздовж рядків коренеплодів опорні колеса 2 копіюють рельєф поля, піднімаючи або опускаючи раму 1 машини відносно заднього моста 5. Викопуються коренеплоди робочими органами 5, і за допомогою викопувально-очисного пристрою 3 очищені від землі буряки подаються на систему транспортерів 4, за допомогою яких завантажуються в транспортні засоби. В процесі викопування досить часто, особливо на схилах, існує зміщення площин, одна з яких проходить через вісь заднього мосту 5 (паралельно до землі), а інша - через вісь опорних коліс 2 (також паралельно до землі). Тому виникає необхідність поперечного копіювання рядків коренеплодів, для забезпечення покращення процесу їх викопування, зменшення пошкоджень і втрат. При цьому викопувально-очисний пристрій 3, який зв'язаний з рамою 1 за допомогою трьох (одного центрального 7 і двох бокових 8) з'єднань, має мож ливість поперекового провертання відносно центрального шарніру 7. В такому випадку пальці 11 зміщуються (одні вниз, протилежні - вверх - фіг. 5) відносно пазів 10. Рівність ширини "в" пазів 10 і діаметру "d" пальців 11 забезпечить передавання штовхального зусилля від рами 1 на викопувально-очисний пристрій з трьома точками, що виключить можливість поперекового розвертання пристрою 3 відносно рами 1 і, відповідно, порізів буряків. Таким чином, запропонована схема коренезбиральної машини забезпечить копіювання коренеплодів викопувально-очисним пристроєм 3 в поздовжній і поперековій площинах, що покращить якість викопування буряків, зменшить їх пошкодження і втрати. Розташування копіюючого механізму (центральний шарнірний 7 і бокові пальцево-пазові 8 з'єднання) зі сторони, протилежній до викопувальних робочих органів, забезпечує їх гарантоване заглиблення порівняно з прототипом, оскільки переміщення викопувально-очисного пристрою вздовж рядків коренеплодів відбувається в штовхальному режимі, і точка штовхання знаходиться вище точки заглиблення. В прототипі, навпаки, тяговий режим - під час роботи виникає зусилля, направлене на виглиблення викопувальних органів. Застосування одних передніх коліс 2 (вони є як опорними так і копіюючими) значно спрощує конструкцію машини порівняно з прототипом, в якому використані дві пари передніх коліс. Фіг. 1 2 39026 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 3 39026 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
