Грейфер

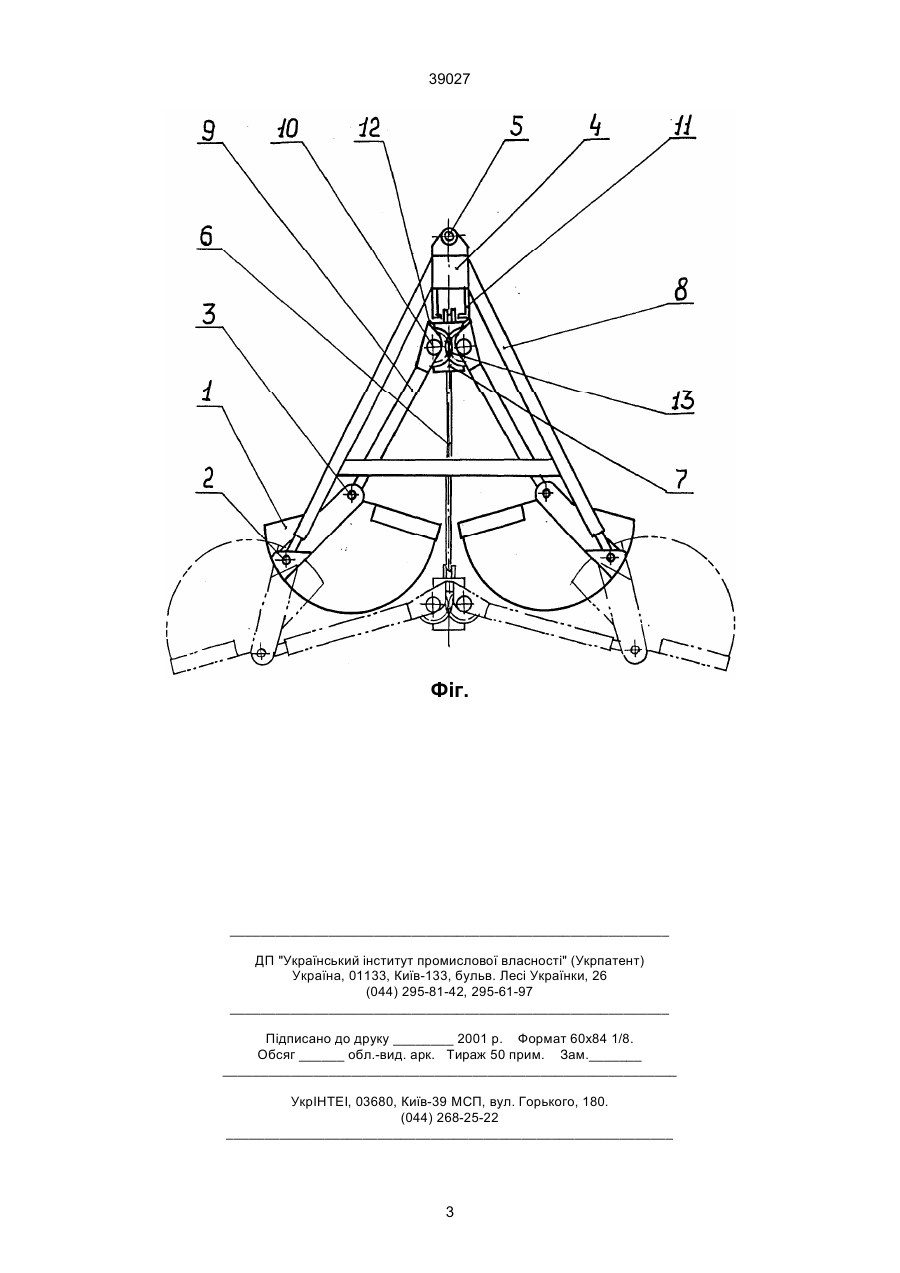

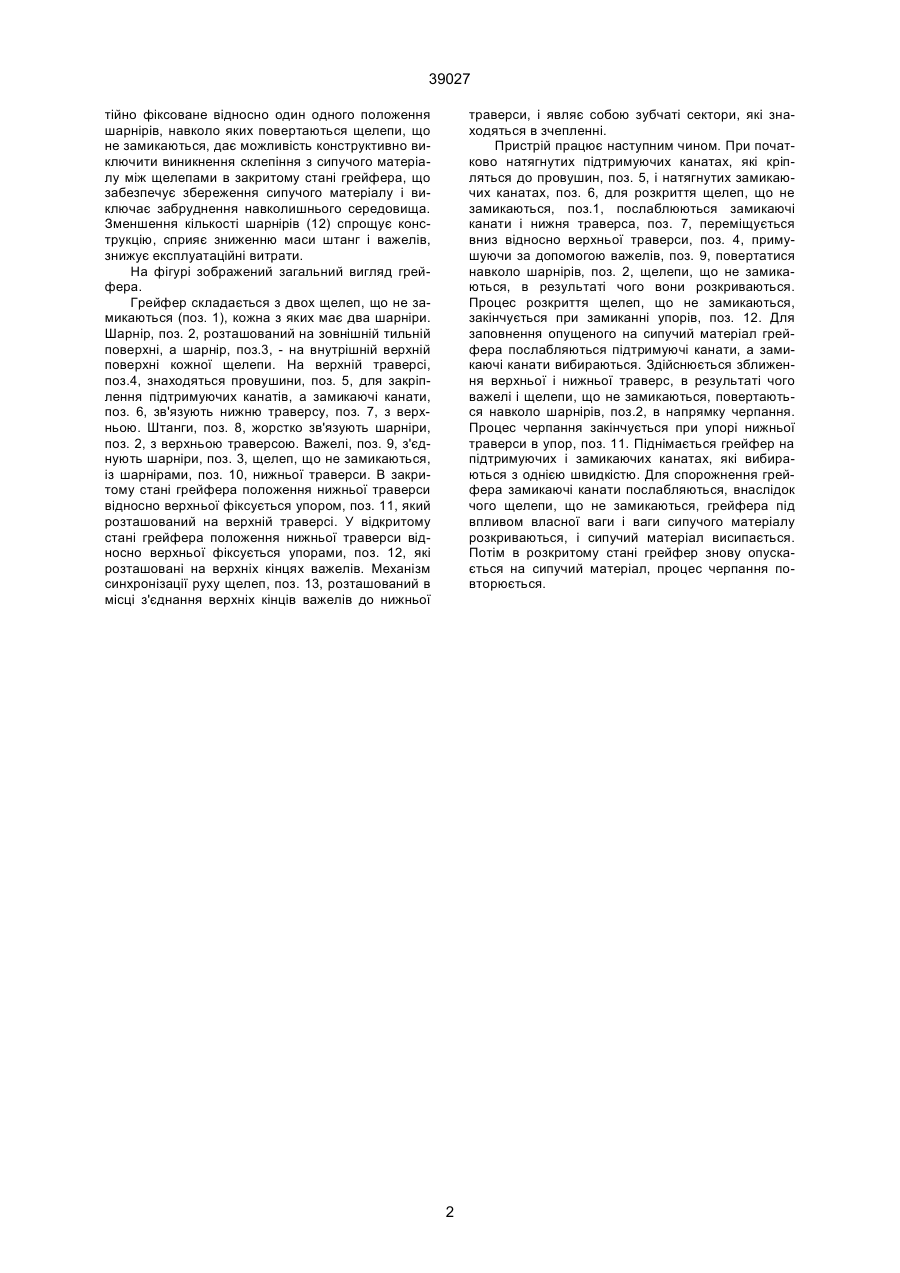

Грейфер, який має верхню траверсу і рухому, відносно неї, нижню траверсу, які зв'язані із щелепами, що не замикаються, причому зовнішні тильні поверхні щелеп, що не замикаються, зв'язані з верхньою траверсою за допомогою штанг, а їх внутрішні верхні поверхні зв'язані з нижньою траверсою за допомогою важелів шарнірно, який відрізняється тим, що верхні кінці штанг жорстко зв'язані з верхньою траверсою. (19) (21) 2001010104 (22) 03.01.2001 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Яхніс Володимир Григорович (73) Закрите акціонерне товариство "Южмормонтаж", Яхніс Володимир Григорович, Животощук Ігорь Костянтинович 39027 тійно фіксоване відносно один одного положення шарнірів, навколо яких повертаються щелепи, що не замикаються, дає можливість конструктивно виключити виникнення склепіння з сипучого матеріалу між щелепами в закритому стані грейфера, що забезпечує збереження сипучого матеріалу і виключає забруднення навколишнього середовища. Зменшення кількості шарнірів (12) спрощує конструкцію, сприяє зниженню маси штанг і важелів, знижує експлуатаційні витрати. На фігурі зображений загальний вигляд грейфера. Грейфер складається з двох щелеп, що не замикаються (поз. 1), кожна з яких має два шарніри. Шарнір, поз. 2, розташований на зовнішній тильній поверхні, а шарнір, поз.3, - на внутрішній верхній поверхні кожної щелепи. На верхній траверсі, поз.4, знаходяться провушини, поз. 5, для закріплення підтримуючих канатів, а замикаючі канати, поз. 6, зв'язують нижню траверсу, поз. 7, з верхньою. Штанги, поз. 8, жорстко зв'язують шарніри, поз. 2, з верхньою траверсою. Важелі, поз. 9, з'єднують шарніри, поз. 3, щелеп, що не замикаються, із шарнірами, поз. 10, нижньої траверси. В закритому стані грейфера положення нижньої траверси відносно верхньої фіксується упором, поз. 11, який розташований на верхній траверсі. У відкритому стані грейфера положення нижньої траверси відносно верхньої фіксується упорами, поз. 12, які розташовані на верхніх кінцях важелів. Механізм синхронізації руху щелеп, поз. 13, розташований в місці з'єднання верхніх кінців важелів до нижньої траверси, і являє собою зубчаті сектори, які знаходяться в зчепленні. Пристрій працює наступним чином. При початково натягнутих підтримуючих канатах, які кріпляться до провушин, поз. 5, і натягнутих замикаючих канатах, поз. 6, для розкриття щелеп, що не замикаються, поз.1, послаблюються замикаючі канати і нижня траверса, поз. 7, переміщується вниз відносно верхньої траверси, поз. 4, примушуючи за допомогою важелів, поз. 9, повертатися навколо шарнірів, поз. 2, щелепи, що не замикаються, в результаті чого вони розкриваються. Процес розкриття щелеп, що не замикаються, закінчується при замиканні упорів, поз. 12. Для заповнення опущеного на сипучий матеріал грейфера послабляються підтримуючі канати, а замикаючі канати вибираються. Здійснюється зближення верхньої і нижньої траверс, в результаті чого важелі і щелепи, що не замикаються, повертаються навколо шарнірів, поз.2, в напрямку черпання. Процес черпання закінчується при упорі нижньої траверси в упор, поз. 11. Піднімається грейфер на підтримуючих і замикаючих канатах, які вибираються з однією швидкістю. Для спорожнення грейфера замикаючі канати послабляються, внаслідок чого щелепи, що не замикаються, грейфера під впливом власної ваги і ваги сипучого матеріалу розкриваються, і сипучий матеріал висипається. Потім в розкритому стані грейфер знову опускається на сипучий матеріал, процес черпання повторюється. 2 39027 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
