Спосіб контролю приходу та витрати рідини в каліброваній ємності місткістю більше п’яти кубічних метрів

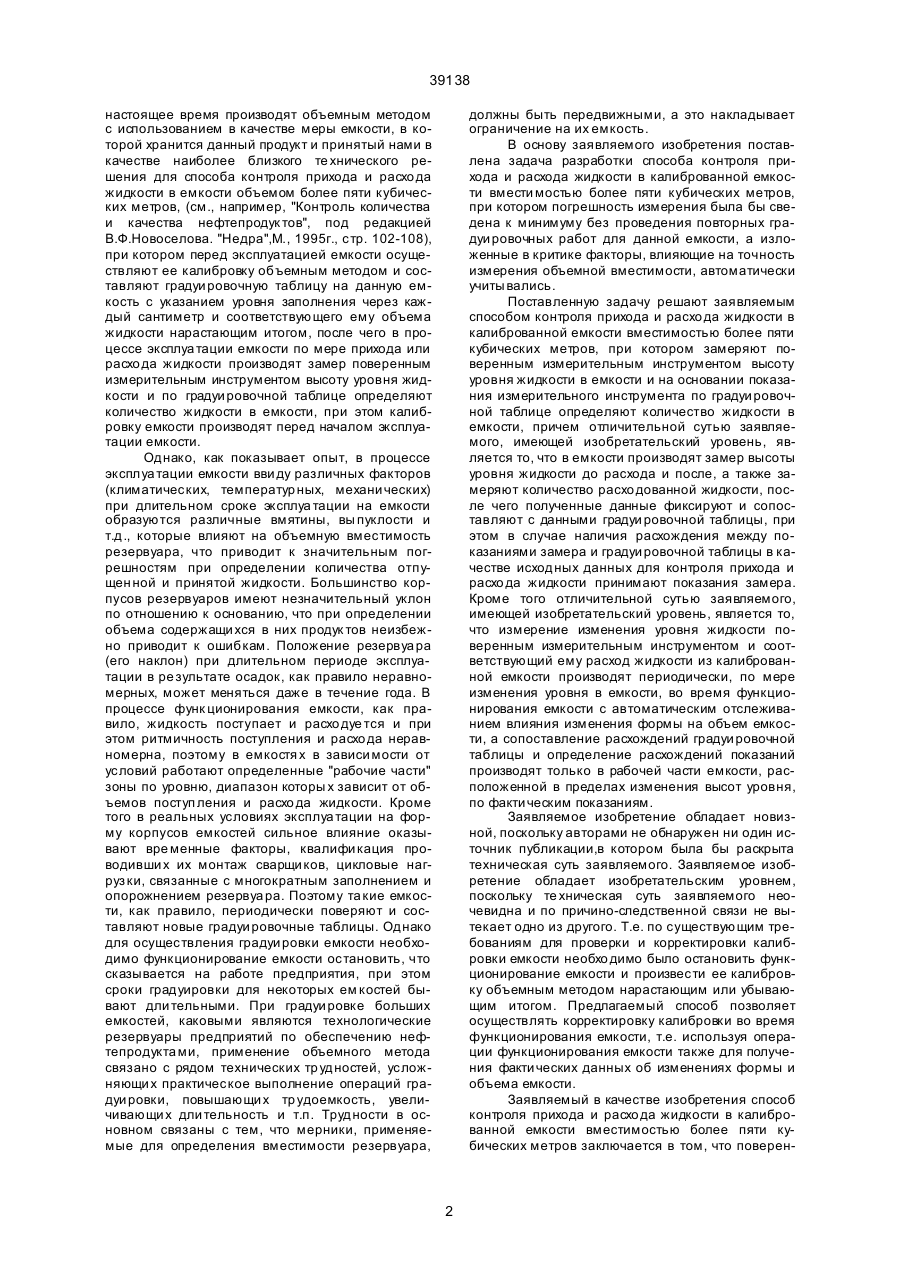

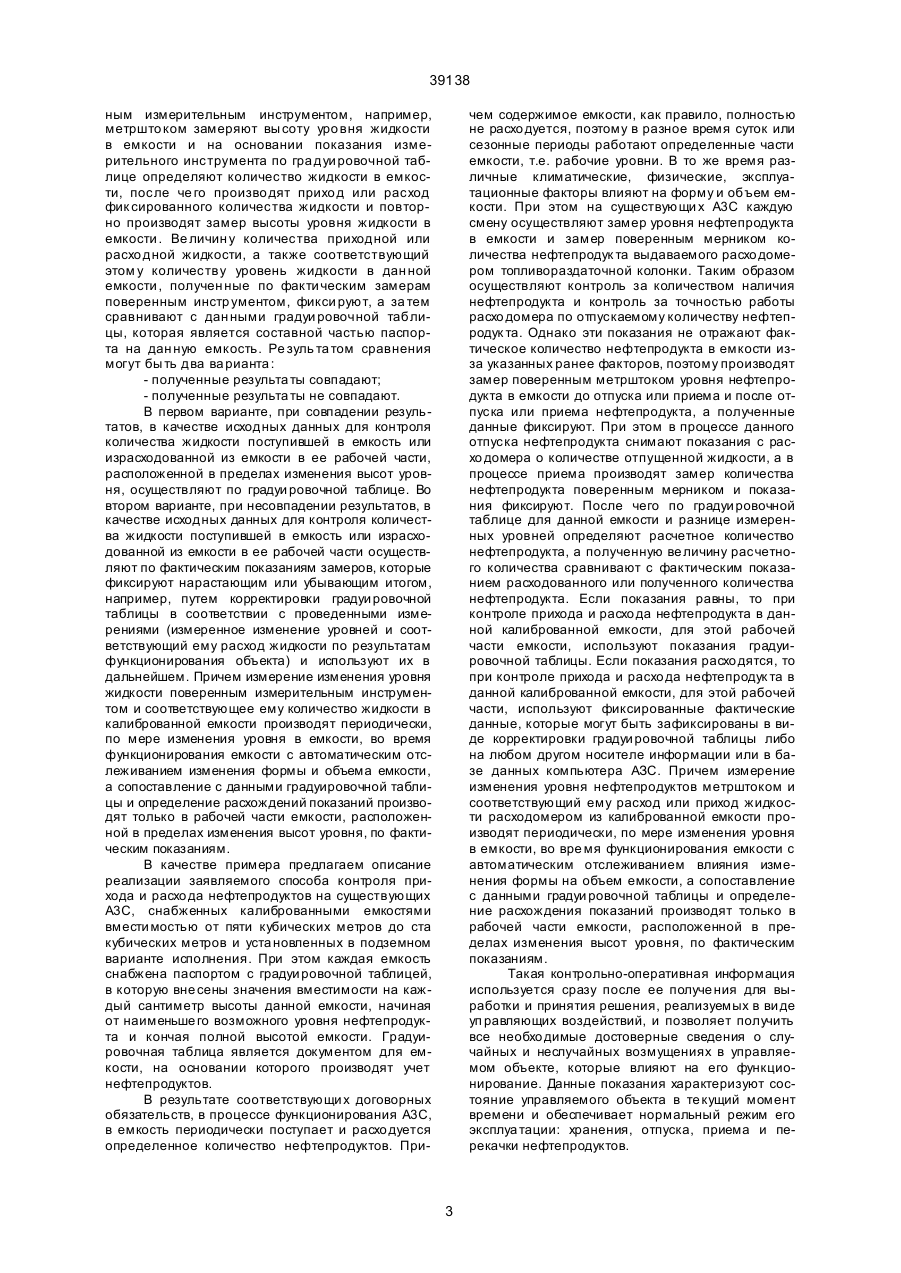

1 . Способ кон троля при хо да и расхода жидкости в калибро ванной емкости вместимостью бо лее пяти к уби чески х ме тров, имеющей градуиро во чную харак теристик у, при ко тором замеряют по веренным измерительным инстр ументом вы со ту уро вня жидкости в емкости до и после при хо да /расхода жидкости , отл ича ющийс я тем, что допо лни тельно измеряют дискретно /непреры вно количе ство полученн ой/ отп ущенной жидкости и, сопо ста вляя с данны 39138 настоящее время производят объемным методом с использованием в качестве меры емкости, в которой хранится данный продукт и принятый нами в качестве наиболее близкого те хнического решения для способа контроля прихода и расхо да жидкости в емкости объемом более пяти кубических метров, (см., например, "Контроль количества и качества нефтепродук тов", под редакцией В.Ф.Новоселова. "Недра",М., 1995г., стр. 102-108), при котором перед эксплуатацией емкости осуществляют ее калибровку объемным методом и составляют градуи ровочную таблицу на данную емкость с указанием уровня заполнения через каждый сантиметр и соответствующего ему объема жидкости нарастающим итогом, после чего в процессе эксплуа тации емкости по мере прихода или расхо да жидкости производят замер поверенным измерительным инструментом высоту уровня жидкости и по градуи ровочной таблице определяют количество жидкости в емкости, при этом калибровку емкости производят перед началом эксплуатации емкости. Однако, как показывает опыт, в процессе эксплуа тации емкости вви ду различных факторов (климатических, температур ных, механи ческих) при длительном сроке эксплуа тации на емкости образуются различные вмятины, вы пуклости и т.д., которые влияют на объемную вместимость резервуара, что приводит к значительным погрешностям при определении количества отпущен ной и принятой жидкости. Большинство корпусов резервуаров имеют незначительный уклон по отношению к основанию, что при определении объема содержащи хся в них продук тов неизбежно приводит к ошибкам. Положение резервуа ра (его наклон) при длительном периоде эксплуатации в ре зультате осадок, как правило неравномерных, может меняться даже в течение года. В процессе функ ционирования емкости, как правило, жидкость поступает и расхо дуе тся и при этом ритмичность поступления и расхо да неравномерна, поэтому в емкостя х в зависи мости от условий работают определенные "рабочие части" зоны по уровню, диапазон которы х зависит от объемов поступ ления и расхо да жидкости. Кроме того в реальных условиях эксплуа тации на форму корпусов емкостей сильное влияние оказывают вре менные факторы, квалифи кация проводивши х их монтаж сварщи ков, цикловые нагруз ки, связанные с многократным заполнением и опорожнением резервуа ра. Поэтому та кие емкости, как правило, периодически поверяют и составляют новые градуи ровочные таблицы. Однако для осуществления градуи ровки емкости необходимо функционирование емкости остановить, что сказывается на работе предприятия, при этом сроки градуировки для некоторых ем костей бывают дли тельными. При градуи ровке больших емкостей, каковыми являются технологические резервуары предприятий по обеспечению нефтепродукта ми, применение объемного метода связано с рядом технических тр удностей, усложняющи х практическое выполнение операций градуи ровки, повышающи х тр удоемкость, увеличивающи х дли тельность и т.п. Трудности в основном связаны с тем, что мерники, применяемые для определения вместимости резервуара, должны быть передвижными, а это накладывает ограничение на их емкость. В основу заявляемого изобретения поставлена задача разработки способа контроля прихода и расхода жидкости в калиброванной емкости вмести мостью более пяти кубических метров, при котором погрешность измерения была бы сведена к минимуму без проведения повторных градуи ровочных работ для данной емкости, а изложенные в критике факторы, влияющие на точность измерения объемной вместимости, автоматически учиты вались. Поставленную задачу решают заявляемым способом контроля прихода и расхо да жидкости в калиброванной емкости вместимостью более пяти кубических метров, при котором замеряют поверенным измерительным инструментом высоту уровня жидкости в емкости и на основании показания измерительного инструмента по градуи ровочной таблице определяют количество жидкости в емкости, причем отличительной сутью заявляемого, имеющей изобретательский уровень, является то, что в емкости производят замер высоты уровня жидкости до расхода и после, а также замеряют количество расхо дованной жидкости, после чего полученные данные фиксируют и сопоставляют с данными градуи ровочной таблицы, при этом в случае наличия расхождения между показаниями замера и градуи ровочной таблицы в качестве исходных данных для контроля прихода и расхо да жидкости принимают показания замера. Кроме того отличительной сутью заявляемого, имеющей изобретательский уровень, является то, что измерение изменения уровня жидкости поверенным измерительным инструментом и соответствующий ему расход жидкости из калиброванной емкости производят периодически, по мере изменения уровня в емкости, во время функционирования емкости с автоматическим отслеживанием влияния изменения формы на объем емкости, а сопоставление расхождений градуи ровочной таблицы и определение расхождений показаний производят только в рабочей части емкости, расположенной в пределах изменения высот уровня, по факти ческим показаниям. Заявляемое изобретение обладает новизной, поскольку авторами не обнаружен ни один источник публикации,в котором была бы раскрыта техническая суть заявляемого. Заявляемое изобретение обладает изобретательским уровнем, поскольку те хническая суть заявляемого неочевидна и по причино-следственной связи не вытекает одно из другого. Т.е. по существующим требованиям для проверки и корректировки калибровки емкости необхо димо было остановить функционирование емкости и произвести ее калибровку объемным методом нарастающим или убывающим итогом. Предлагаемый способ позволяет осуществлять корректировку калибровки во время функционирования емкости, т.е. используя операции функционирования емкости также для получения факти ческих данных об изменениях формы и объема емкости. Заявляемый в качестве изобретения способ контроля прихода и расхо да жидкости в калиброванной емкости вместимостью более пяти кубических метров заключается в том, что поверен 2 39138 ным измерительным инструментом, например, метршто ком замеряют вы соту уро вня жидкости в емкости и на основании показания измерительного инструмента по гра дуи ровочной таблице определяют количество жидкости в емкости, после че го произво дят прихо д или расход фик сированного количества жидкости и повторно производят замер высоты уровня жидкости в емкости . Ве личин у количества приходной или расхо дной жидкости, а также соответствующий этом у количеству уровень жидкости в дан ной емкости , получен ные по факти ческим замерам поверенным инстр ументом, фикси руют, а за тем сравнивают с дан ными градуи ровочной таблицы, которая является составной частью паспорта на дан ную емкость. Ре зуль та том сравнения могут бы ть два ва рианта : - полученные результа ты совпадают; - полученные результа ты не совпадают. В первом варианте, при совпадении результатов, в качестве исходных данных для контроля количества жидкости поступившей в емкость или израсходованной из емкости в ее рабочей части, расположенной в пределах изменения высот уровня, осуществляют по градуи ровочной таблице. Во втором варианте, при несовпадении результатов, в качестве исходных данных для контроля количества жидкости поступившей в емкость или израсходованной из емкости в ее рабочей части осуществляют по фактическим показаниям замеров, которые фиксируют нарастающим или убывающим итогом, например, путем корректировки градуи ровочной таблицы в соответствии с проведенными измерениями (измеренное изменение уровней и соответствующий ему расход жидкости по результатам функционирования объекта) и используют их в дальнейшем. Причем измерение изменения уровня жидкости поверенным измерительным инструментом и соответствующее ему количество жидкости в калиброванной емкости производят периодически, по мере изменения уровня в емкости, во время функционирования емкости с автоматическим отслеживанием изменения формы и объема емкости, а сопоставление с данными градуировочной таблицы и определение расхождений показаний производят только в рабочей части емкости, расположенной в пределах изменения высот уровня, по фактическим показаниям. В качестве примера предлагаем описание реализации заявляемого способа контроля прихода и расхо да нефтепродуктов на существующих А3С, снабженных калиброванными емкостями вмести мостью от пяти кубических метров до ста кубических метров и уста новленных в подземном варианте исполнения. При этом каждая емкость снабжена паспортом с градуи ровочной таблицей, в которую вне сены значения вместимости на каждый сантиметр высоты данной емкости, начиная от наименьше го возможного уровня нефтепродукта и кончая полной высотой емкости. Градуировочная таблица является документом для емкости, на основании которого производят учет нефтепродуктов. В результате соответствующи х договорных обязательств, в процессе функционирования А3С, в емкость периодически поступает и расхо дуется определенное количество нефтепродуктов. При чем содержимое емкости, как правило, полностью не расхо дуется, поэтому в разное время суток или сезонные периоды работают определенные части емкости, т.е. рабочие уровни. В то же время различные климатические, физические, эксплуатационные факторы влияют на форму и объем емкости. При этом на существующи х А3С каждую смену осуществляют замер уровня нефтепродукта в емкости и замер поверенным мерником количества нефтепродук та выдаваемого расхо домером топливораздаточной колонки. Таким образом осуществляют контроль за количеством наличия нефтепродукта и контроль за точностью работы расхо домера по отпускаемому количеству нефтепродук та. Однако эти показания не отражают фактическое количество нефтепродукта в емкости изза указанных ранее факторов, поэтому производят замер поверенным метрштоком уровня нефтепродукта в емкости до отпуска или приема и после отпуска или приема нефтепродукта, а полученные данные фиксируют. При этом в процессе данного отпуска нефтепродукта снимают показания с расхо домера о количестве отпущенной жидкости, а в процессе приема производят замер количества нефтепродукта поверенным мерником и показания фиксируют. После чего по градуи ровочной таблице для данной емкости и разнице измеренных уровней определяют расчетное количество нефтепродукта, а полученную ве личину расчетного количества сравнивают с фактическим показанием расходованного или полученного количества нефтепродукта. Если показания равны, то при контроле прихода и расхо да нефтепродукта в данной калиброванной емкости, для этой рабочей части емкости, используют показания градуировочной таблицы. Если показания расхо дятся, то при контроле прихода и расхо да нефтепродук та в данной калиброванной емкости, для этой рабочей части, используют фиксированные фактические данные, которые могут быть зафиксированы в виде корректировки градуи ровочной таблицы либо на любом другом носителе информации или в базе данных компьютера АЗС. Причем измерение изменения уровня нефтепродуктов метрштоком и соответствующий ему расход или приход жидкости расходомером из калиброванной емкости производят периодически, по мере изменения уровня в емкости, во вре мя функционирования емкости с автоматическим отслеживанием влияния изменения формы на объем емкости, а сопоставление с данными градуи ровочной таблицы и определение расхождения показаний производят только в рабочей части емкости, расположенной в пределах изменения высот уровня, по фактическим показаниям. Такая контрольно-оперативная информация используется сразу после ее получе ния для выработки и принятия решения, реализуемых в ви де уп равляющих воздействий, и позволяет получить все необхо димые достоверные сведения о случайных и неслучайных возмущениях в управляемом объекте, которые влияют на его функционирование. Данные показания характеризуют состояние управляемого объекта в те кущий момент времени и обеспечивает нормальный режим его эксплуа тации: хранения, отпуска, приема и перекачки нефтепродуктов. 3 39138 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
