Пристрій для створення подовжнього магнітного поля при дуговому зварюванні та наплавленні
Номер патенту: 39671
Опубліковано: 10.03.2009
Автори: Кіф'юк Євген Самуїлович, Размишляєв Олександр Денисович, Міронова Марина Володимирівна
Формула / Реферат
Пристрій для створення подовжнього магнітного поля при дуговому зварюванні та наплавленні, що містить основні соленоїди однакових розмірів з однаковим числом витків на осердях прямокутної форми з електротехнічної сталі, встановлені на струмопідвідному мундштуку зварювального автомата симетрично осі зварювального електрода, який відрізняється тим, що він оснащений додатковим соленоїдом, осердям якого є струмопідвідний мундштук, причому число витків додаткового і основних соленоїдів зв'язані співвідношенням 0,55¸0,7 при намагнічувальній силі I·W основних соленоїдів ³ 1200 Ампер· витків, де І - струм в соленоїді, A, W - кількість витків.
Текст

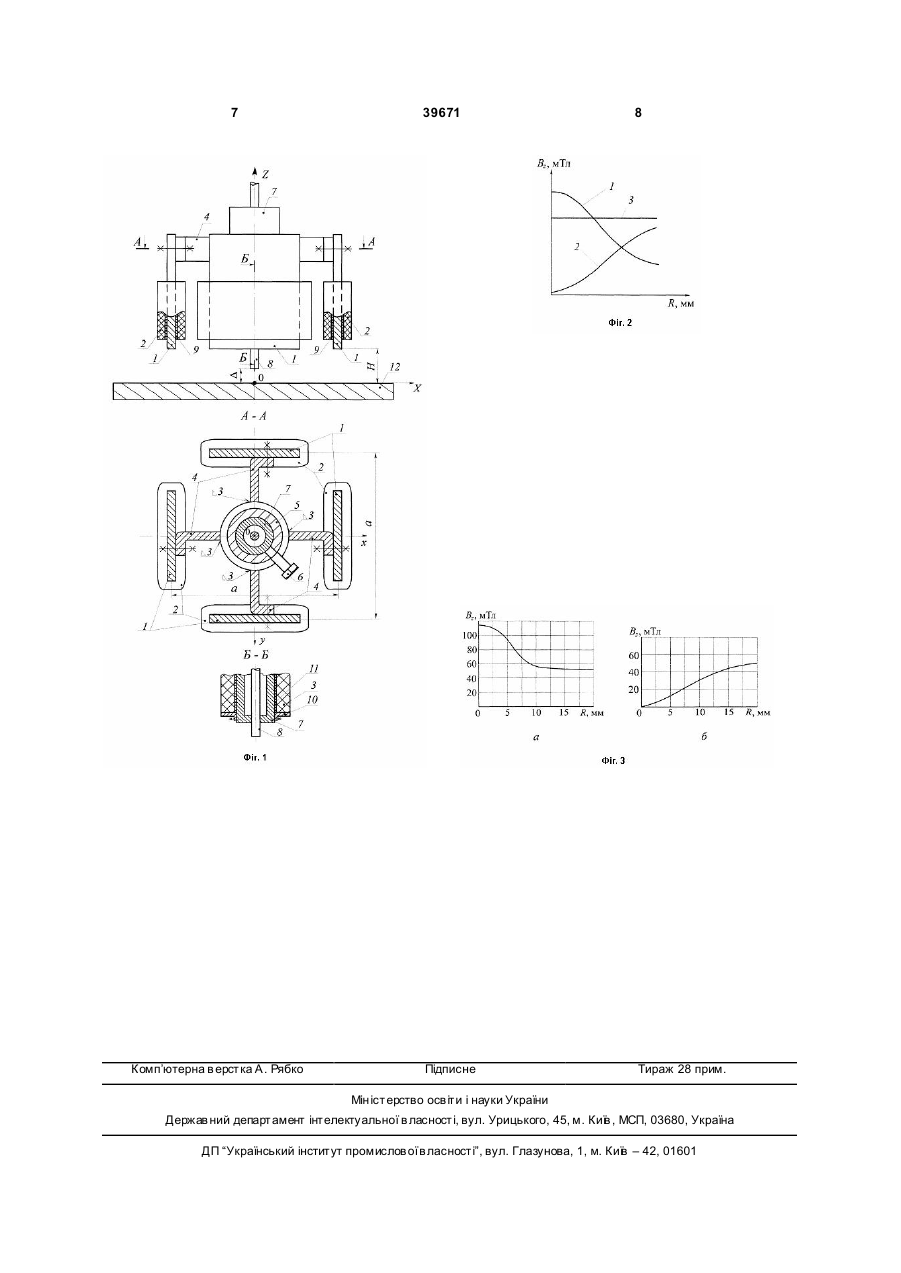

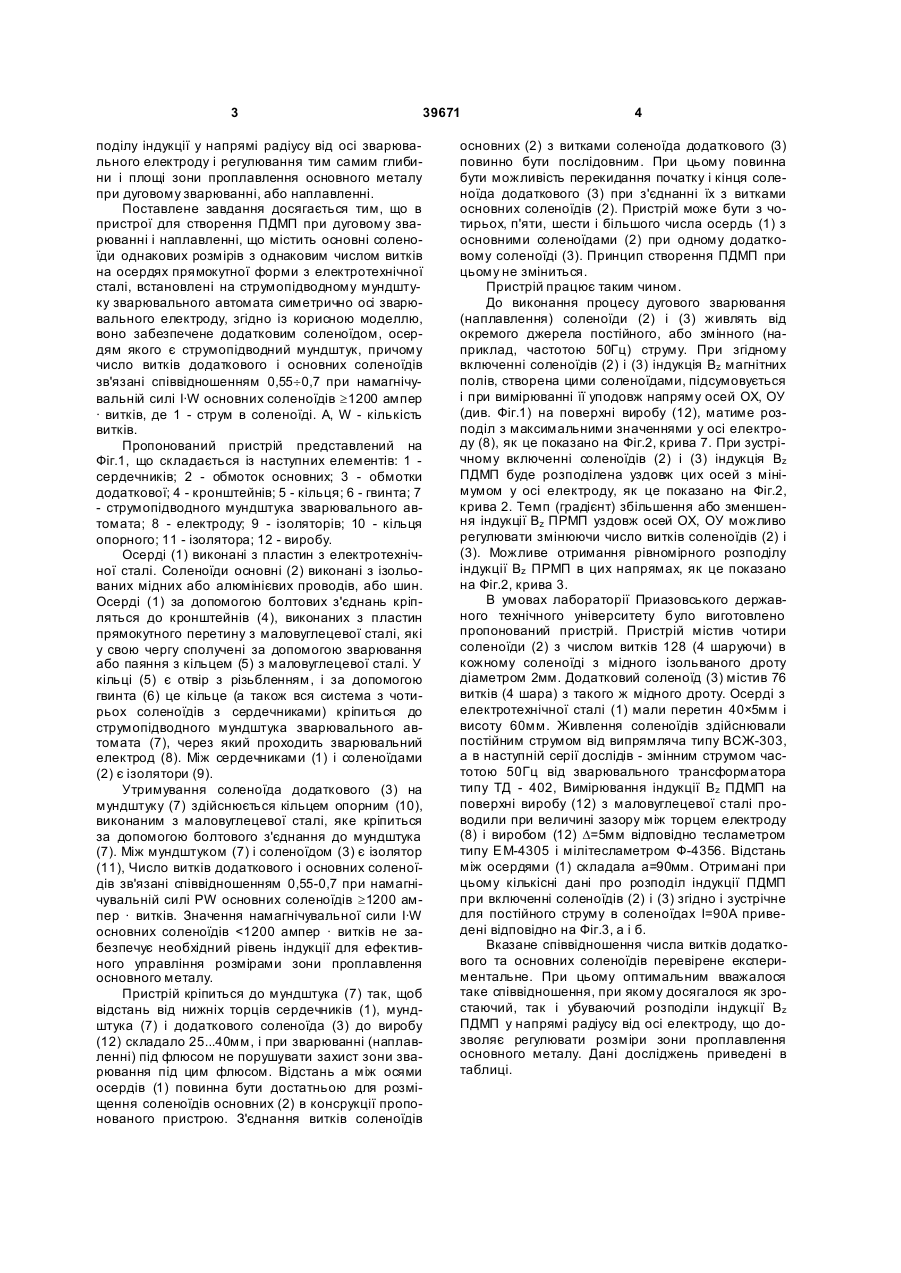

Пристрій для створення подовжнього магнітного поля при дуговому зварюванні та наплавленні, що містить основні соленоїди однакових розмі 3 39671 поділу індукції у напрямі радіусу від осі зварювального електроду і регулювання тим самим глибини і площі зони проплавлення основного металу при дуговому зварюванні, або наплавленні. Поставлене завдання досягається тим, що в пристрої для створення ПДМП при дуговому зварюванні і наплавленні, що містить основні соленоїди однакових розмірів з однаковим числом витків на осердях прямокутної форми з електротехнічної сталі, встановлені на струмопідводному мундштуку зварювального автомата симетрично осі зварювального електроду, згідно із корисною моделлю, воно забезпечене додатковим соленоїдом, осердям якого є струмопідводний мундштук, причому число витків додаткового і основних соленоїдів зв'язані співвідношенням 0,55¸0,7 при намагнічувальній силі I·W основних соленоїдів ³1200 ампер · витків, де 1 - струм в соленоїді. A, W - кількість витків. Пропонований пристрій представлений на Фіг.1, що складається із наступних елементів: 1 сердечників; 2 - обмоток основних; 3 - обмотки додаткової; 4 - кронштейнів; 5 - кільця; 6 - гвинта; 7 - струмопідводного мундштука зварювального автомата; 8 - електроду; 9 - ізоляторів; 10 - кільця опорного; 11 - ізолятора; 12 - виробу. Осерді (1) виконані з пластин з електротехнічної сталі. Соленоїди основні (2) виконані з ізольованих мідних або алюмінієвих проводів, або шин. Осерді (1) за допомогою болтових з'єднань кріпляться до кронштейнів (4), виконаних з пластин прямокутного перетину з маловуглецевої сталі, які у свою чергу сполучені за допомогою зварювання або паяння з кільцем (5) з маловуглецевої сталі. У кільці (5) є отвір з різьбленням, і за допомогою гвинта (6) це кільце (а також вся система з чотирьох соленоїдів з сердечниками) кріпиться до струмопідводного мундштука зварювального автомата (7), через який проходить зварювальний електрод (8). Між сердечниками (1) і соленоїдами (2) є ізолятори (9). Утримування соленоїда додаткового (3) на мундштуку (7) здійснюється кільцем опорним (10), виконаним з маловуглецевої сталі, яке кріпиться за допомогою болтового з'єднання до мундштука (7). Між мундштуком (7) і соленоїдом (3) є ізолятор (11), Число витків додаткового і основних соленоїдів зв'язані співвідношенням 0,55-0,7 при намагнічувальній силі PW основних соленоїдів ³1200 ампер · витків. Значення намагнічувальної сили I·W основних соленоїдів

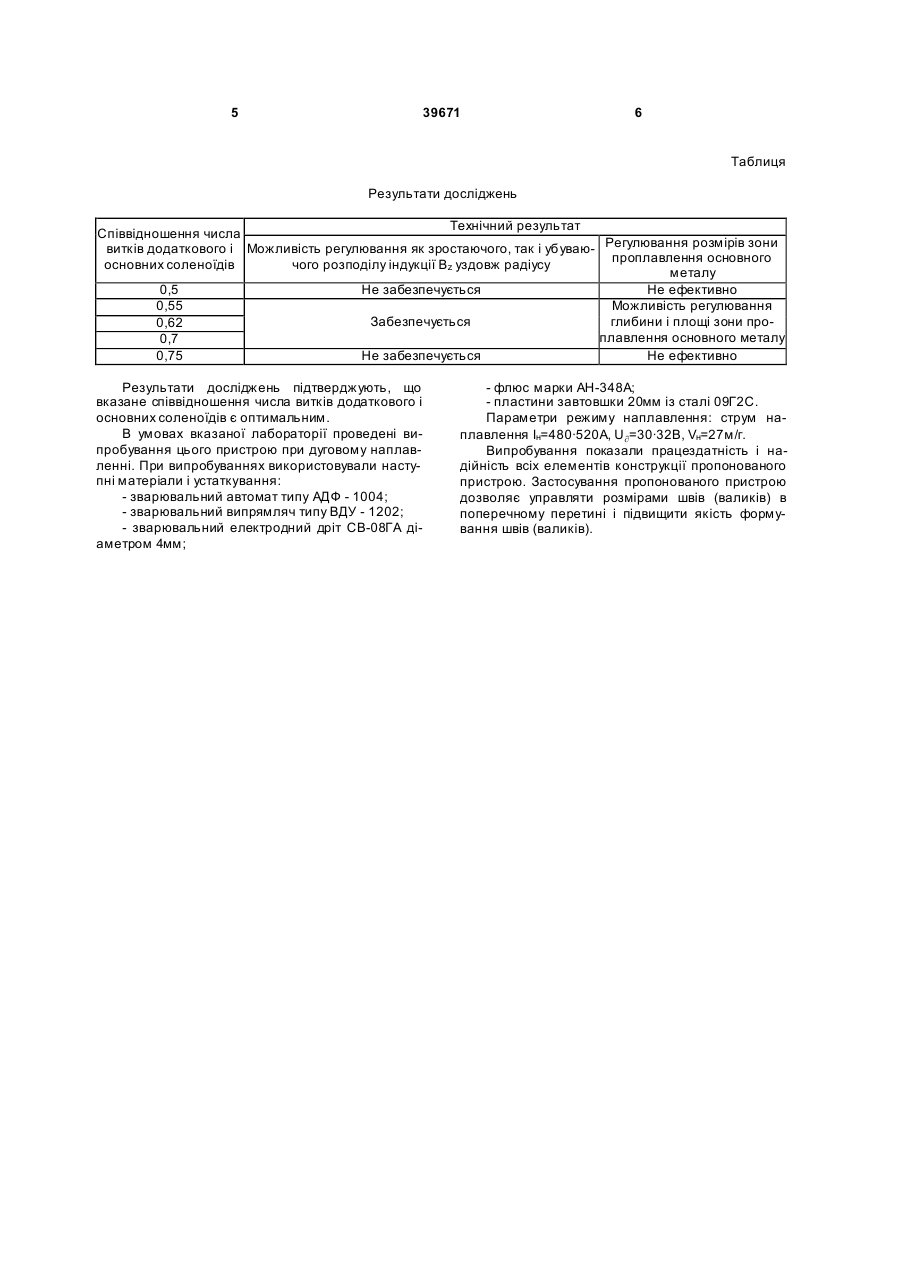

ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for creating longitudinal magnetic field at arc welding and hard-facing
Автори англійськоюRazmyshliaiev Oleksandr Denysovych, Mironova Maryna Volodymyrivna, Kifiuk Yevhen Samuilovych
Назва патенту російськоюУстройство для создания продольного магнитного поля при дуговой сварке и наплавке
Автори російськоюРазмышляев Александр Денисович, Миронова Марина Владимировна, Кифюк Евгений Самуилович
