Установка очищення питної води

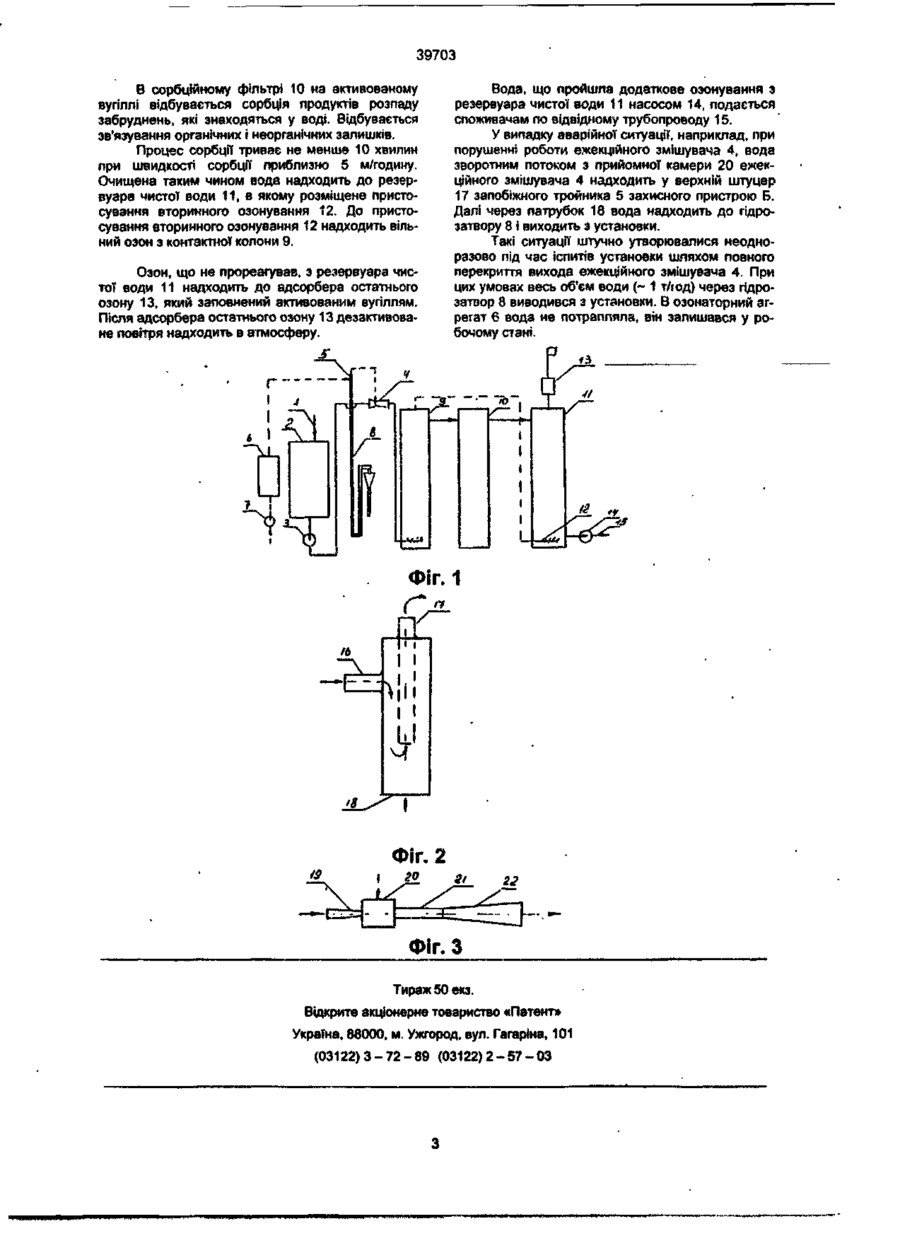

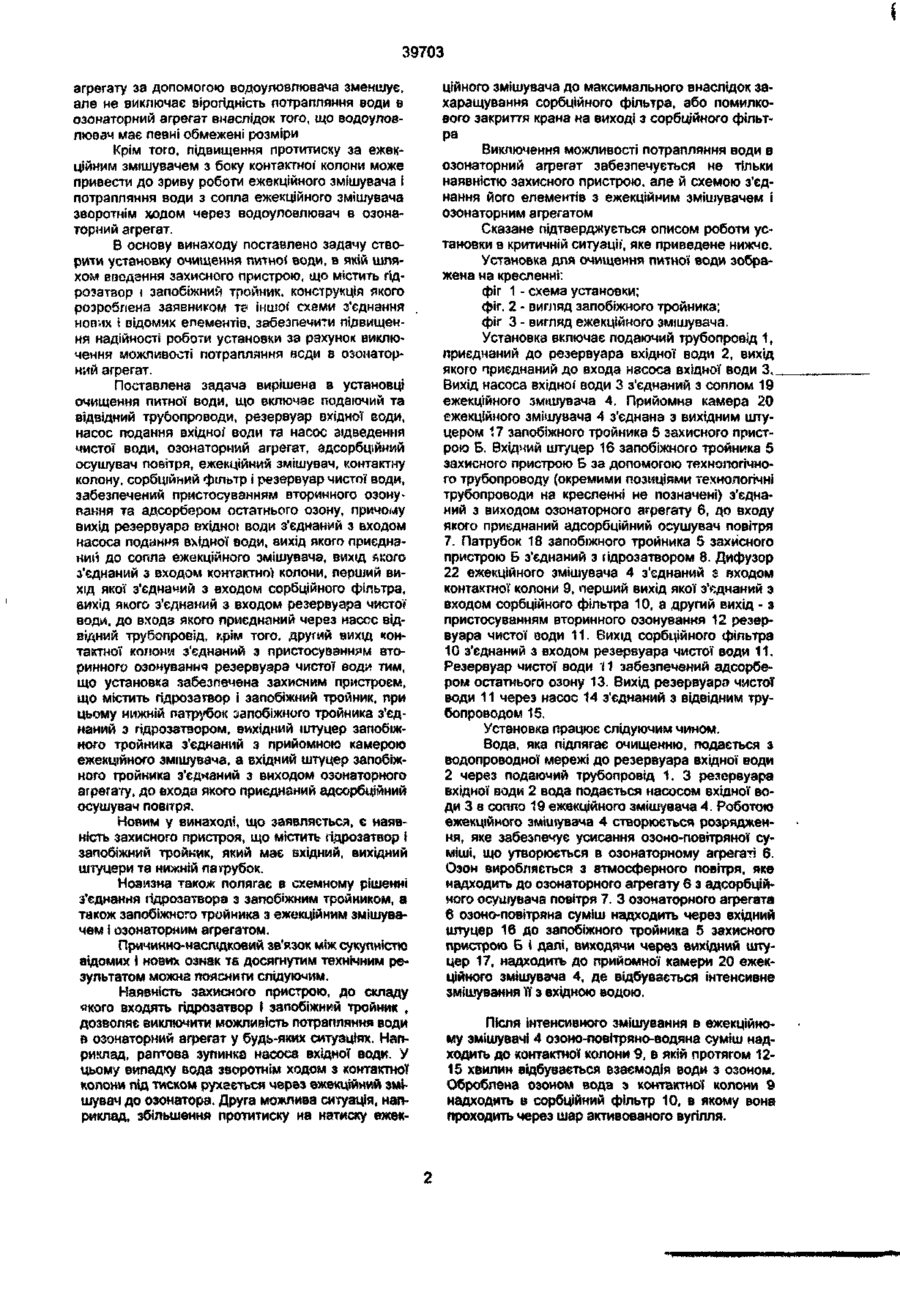

Установка очищення питної води, що містить підвідний та відвідний трубопроводи, резервуар вхідної води, насос подання вхідної води та насос відведення чистої води, озонаторний агрегат, адсорбційний осушник повітря, ежекційний змішувач, контактну колону, сорбційний фільтр і резервуар чистої води, забезпечений пристосуванням вторинного озонування та адсорбером остатнього озону, причому, вихід резервуара вхідної води з'єднаний з входом насоса подання вхідної води, вихід якого приєднаний до ежекційного змішувача, вихід якого з'єднаний з входом контактної колони, перший вихід якої з'єднаний з входом сорбційного фільтра, вихід якого з'єднаний з входом резервуара чистої води, до виходу якого приєднаний через насос відвідний трубопровід, крім того, другий вихід контактної колони з'єднаний з пристосуванням вторинного озонування резервуара чистої води, яка відрізняється тим, що установка забезпечена захисним пристроєм, що містить гідрозатвор і запобіжний трійник, при цьому нижній патрубок запобіжного трійника з'єднаний з гідрозатеором, вихідний штуцер запобіжного трійника з'єднаний з приймальною камерою ежекційного змішувача, а вхідний штуцер запобіжного трійника з'єднаний з виходом озонаторного агрегату, до входу якого приєднаний адсорбційний осушник повітря. Винахід відноситься до технології обробки води, зокрема до установки очищення води методом фільтрації, сорбції і озонування, яка може бути застосована для очищення як питної, так і стічної води. Найближчим до установки, що заявляється, є установка очищення питної води, що включає подаючий і відвідний трубопроводи і з'єднані між собою системою технологічних трубопроводів резервуар вхідної води, насос подачі вхідної води, озонаторний агрегат, водоуловлювач, адсорбційний осушувач повітря, ежекційний змішувач, контактну колону, сорбційний фільтр і резервуар чистої води з пристосуванням вторинного озонування з адсорбером остатнього озону, а також насос відведення чистої води, причому, вхід озонаторного агрегату з'єднаний з виходом адсорбційного осушувача повітря, а вихід - з входом водоуловлювача, вихід якого з'єднаний з прийомною камерою ежекційного змішувача, при цьому сопло ежекційного змішувача з'єднане через насос з виходом резервуара вхідної води, а дифузор ежекційного змішувача з'єднаний з контактною колоною (див. заявку на патент України № 99051512 від 05.05.1999 р.). Дана установка обрана прототипом винаходу, що заявляється. Прототип співпадає з винаходом у тому, що містить спільні ознаки: - подаючий трубопровід; - відвідний трубопровід; - резервуар вхідної води; - озонаторний агрегат; - контактна колона; - сорбційний фільтр; - резервуар чистої води; - насоси; - адсорбційний осушувач повітря; - ежекційний змішувач; - пристосування вторинного озонування; - адсорбер остатнього озону. Крім того, прототип і заявляема установка співпадають у частковому схемному рішенні, яке полягає в з'єднанні між собою резервуара вхідної води, насоса подання води, ежекційного змішувача, контактної колони, сорбційного фільтра і резервуара чистої води. Але установка за прототипом не достатньо надійна. Це пояснюється тим, що в аварійних або інших нештатних ситуаціях захист озонаторного (21)2000127525 (22)26.12 2000 (24) 15.06 2001 (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Псахис Борис Йосипович, Метлицький Юрій Миколайович, Касатка Ольга Михайлівна (73) ПСАХИС БОРИС ЙОСИПОВИЧ, МЕТЛИЦЬКИЙ ЮРІЙ МИКОЛАЙОВИЧ, КАСАТКА ОЛЬГА МИХАЙЛІВНА СО О 39703 агрегату за допомогою водоуловлювача зменшує, але не виключає вірогідність потрапляння води в озонаторний агрегат внаслідок того, що водоуловлювач має певні обмежені розміри Крім того, підвищення протитиску за ежекційним змішувачем з боку контактної' колони може привести до зриву роботи ежекційного змішувача і потрапляння води з сопла ежекційного змішувача зворотнім ходом через водоуловлювач в озонаторний агрегат. В основу винаходу поставлено задачу створити установку очищення питно» води, в якій шляхом введення захисного пристрою, що містить гідрозатвор і запобіжний тройник, конструкція якого розроблена заявником та іншої' схеми з'єднання нових і відомих елементів, забезпечити підвищення надійності роботи установки за рахунок виключення можливості потрапляння веди в озонаторний агрегат. Поставлена задача вирішена з установці очищення питної води, що включає подаючий та відвідний трубопроводи, резервуар вхідної води, насос подання вхідної' води та насос відведення чистої води, озонаторний агрегат, адсорбційний осушувач повітря, ежекційний змішувач, контактну колону, сорбційиий фільтр і резервуар чистої води, забезпечений пристосуванням вторинного озонування та адсорбером остатнього озону, причому вихід резервуара вхідної води з'єднаний з входом насоса подання вхідної води, вихід якого приєднаний до сопла ежекційного змішувача, вихід якого з'єднаний з входом контактної колони, перший вихід якої з'єднаний з входом сорбційного фільтра, вихід якого з'єднаний з входом резервуара чистої вод^, до входа якого приєднаний через нассе відвідний трубопровід, крім того, другий вихід контаетної колони з'єднаний з пристосуванням вторинного озонування резервуара чистої води тим, що установка забезпечена захисним пристроєм, що містить гідрозатвор і запобіжний тройник, при цьому нижній патрубок запобіжного тройника з'єднаний з гідрозатвором, вихідний штуцер запобіжного тройника з'єднаний з прийомною камерою ежекційного змішувача, а вхідний штуцер запобіжного тройника з'єднаний з виходом озонаторного агрегату, до входа якого приєднаний адсорбційний осушувач повітря. Новим у винаході, що заявляється, є наявність захисного пристроя, що містить гідрозатвор і запобіжний тройкик, який має вхідний, вихідний штуцери та нижній па грубок. Новизна також полягає в схемному рішенні з'єднання гідрозатвора з запобіжним тройником, а також запобіжного тройника з ежекційним змішувачем і озонаторним агрегатом. Причинно-наслідшеий зв'язок між сукупністю відомих і нових ознак та досягнутим технічним результатом можна поясниш слідуючим. Наявність захисного пристрою, до складу «кого входять гідрозатвор f запобіжній тройнмк , дозволяє 9ИКЛЮЧИТИ можливість потрапляння аоди в озонаторний агрегат у будь-яких ситуаціях. Наприклад, раптова зупинка насоса вхідної води. У цьому випадку вода зворотнім ходом з контактної колони під тиском рухається через ежекційний змішувач до озонатора. Друга можлива ситуація, наприклад, збільшення протитиску на натиску ежек ційного змішувача до максимального внаслідок захаращування сорбційного фільтра, або помилкового закриття крана на виході з сорбційного фільтра Виключення можливості потрапляння води в озонаторний агрегат забезпечується не тільки наявністю захисного пристрою, але й схемою з'єднання його елементів з ежекційним змішувачем і озонаторним агрегатом Сказане підтверджується описом роботи установки в критичній ситуації, яке приведене нижче. Установка для очищення питно» ©оди зображена на кресленні: фіг 1 - схема установки; фіг. 2 - вигляд запобіжного тройника; фіг 3 - вигляд ежекційного змішувача. Установка включає подаючий трубопровід 1, приєднаний до резервуара вхідної води 2, вихід якого приєднаний до входа нзеоса вхідної води 3
