Діаскопічний проектор

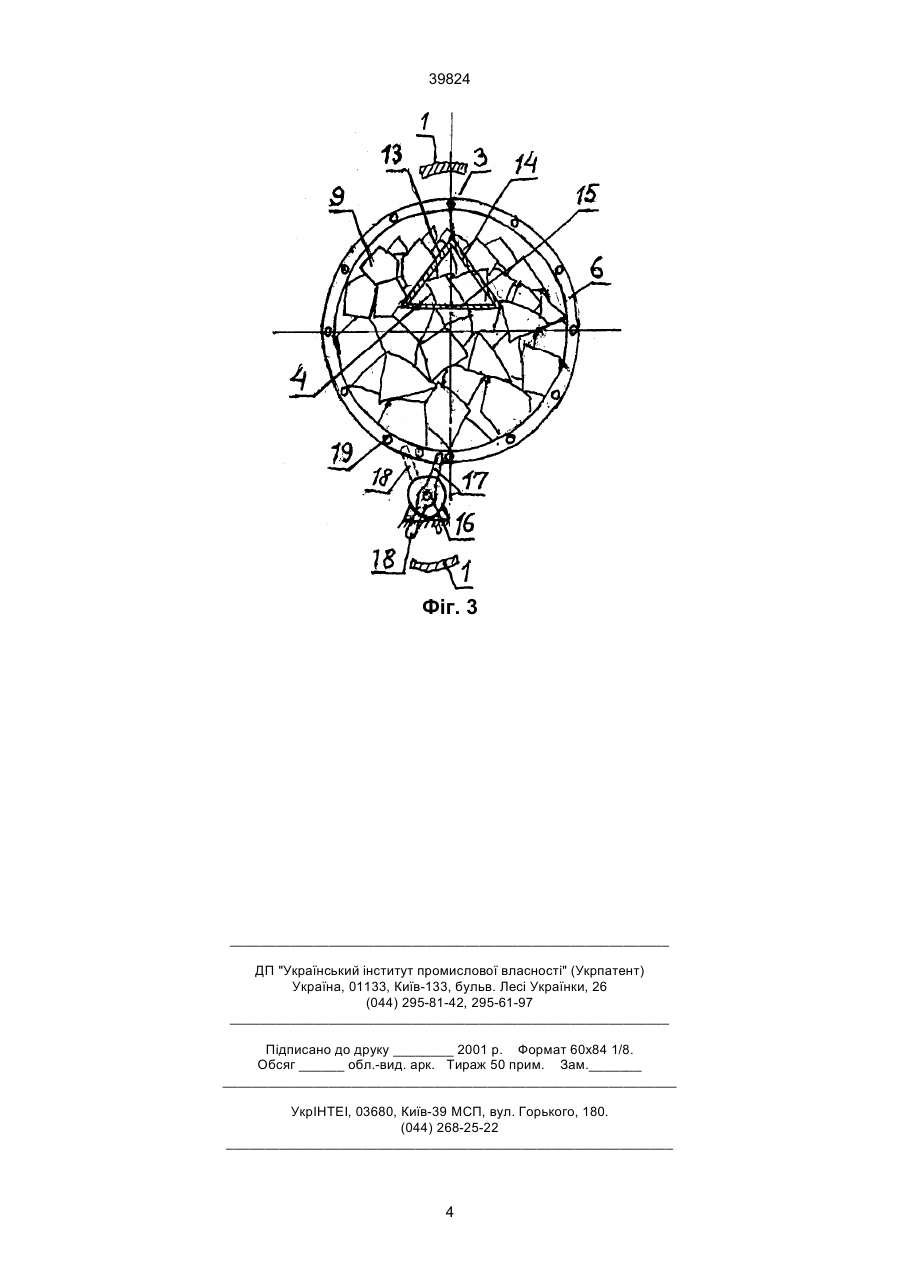

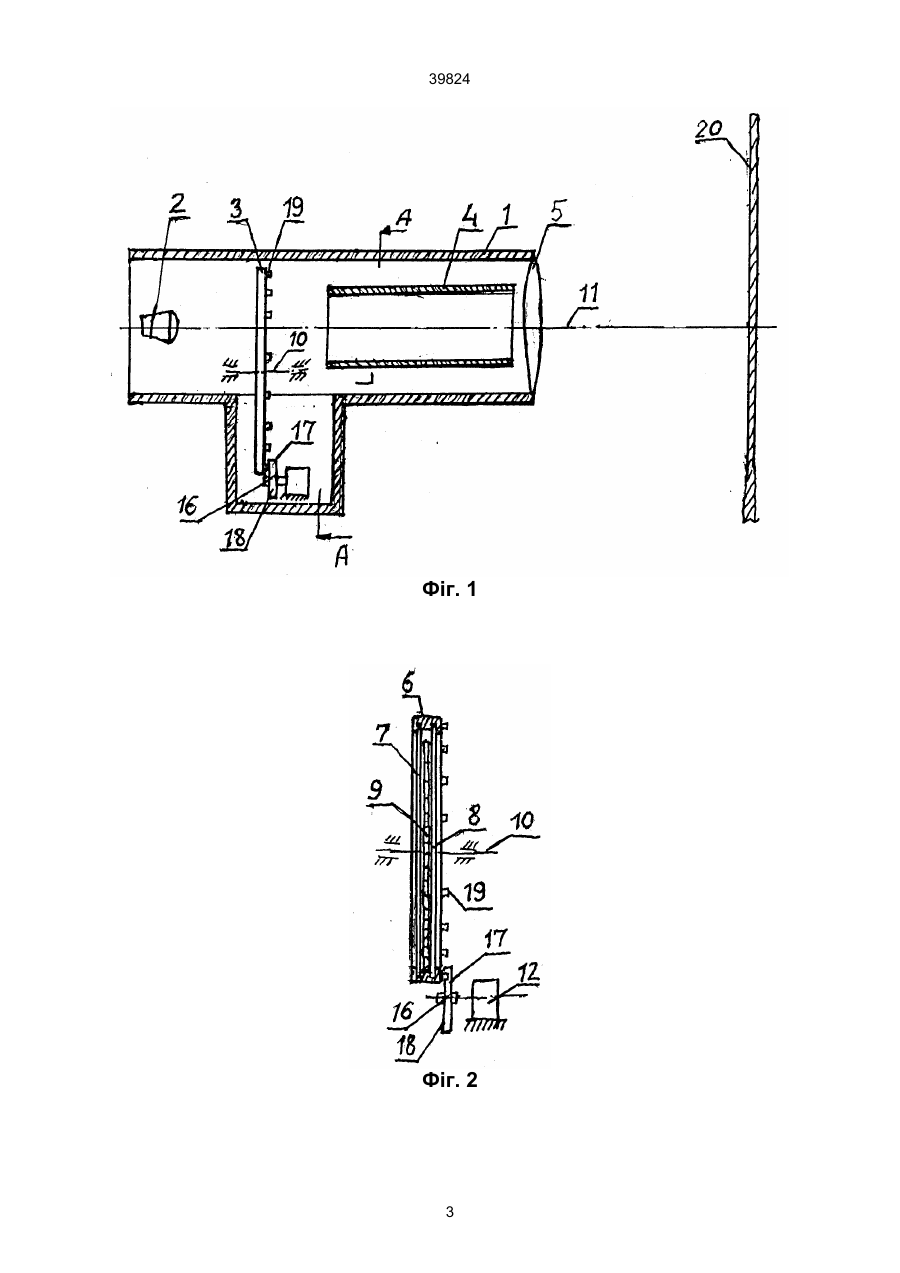

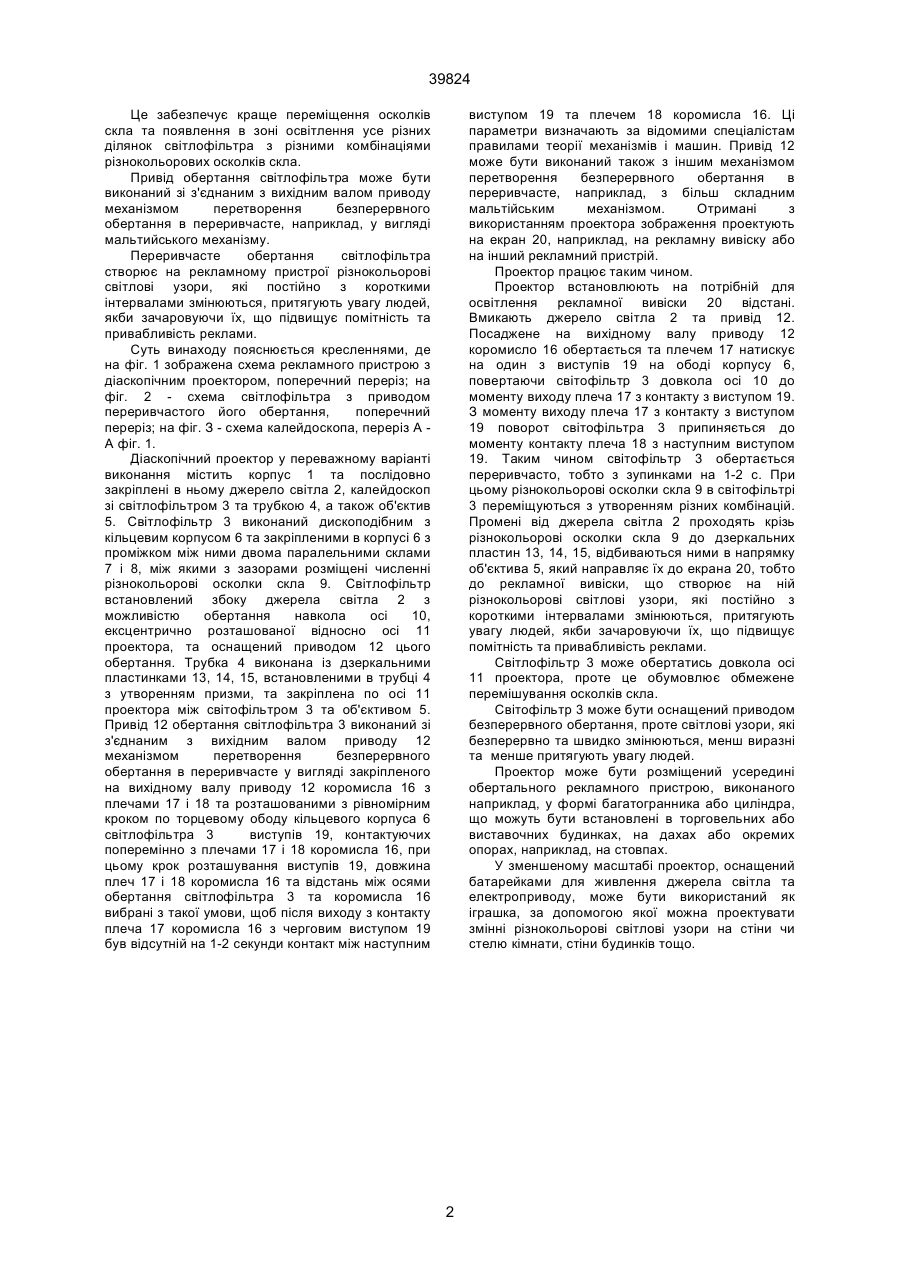

1. Діаскопічний проектор, який містить корпус з послідовно закріпленими в ньому джерелом світла, несучим зображення об'єктом та об'єктивом, який відрізняється тим, що несучий зображення об'єкт виконаний у вигляді збірного калейдоскопа, складеного зі світлофільтра з численними різноколірними стеклами та трубки з дзеркальними пластинками, встановленими в 39824 Це забезпечує краще переміщення осколків скла та появлення в зоні освітлення усе різних ділянок світлофільтра з різними комбінаціями різнокольорових осколків скла. Привід обертання світлофільтра може бути виконаний зі з'єднаним з вихідним валом приводу механізмом перетворення безперервного обертання в переривчасте, наприклад, у вигляді мальтийського механізму. Переривчасте обертання світлофільтра створює на рекламному пристрої різнокольорові світлові узори, які постійно з короткими інтервалами змінюються, притягують увагу людей, якби зачаровуючи їх, що підвищує помітність та привабливість реклами. Суть винаходу пояснюється кресленнями, де на фіг. 1 зображена схема рекламного пристрою з діаскопічним проектором, поперечний переріз; на фіг. 2 - схема світлофільтра з приводом переривчастого його обертання, поперечний переріз; на фіг. З - схема калейдоскопа, переріз А А фіг. 1. Діаскопічний проектор у переважному варіанті виконання містить корпус 1 та послідовно закріплені в ньому джерело світла 2, калейдоскоп зі світлофільтром 3 та трубкою 4, а також об'єктив 5. Світлофільтр 3 виконаний дископодібним з кільцевим корпусом 6 та закріпленими в корпусі 6 з проміжком між ними двома паралельними склами 7 і 8, між якими з зазорами розміщені численні різнокольорові осколки скла 9. Світлофільтр встановлений збоку джерела світла 2 з можливістю обертання навкола осі 10, ексцентрично розташованої відносно осі 11 проектора, та оснащений приводом 12 цього обертання. Трубка 4 виконана із дзеркальними пластинками 13, 14, 15, встановленими в трубці 4 з утворенням призми, та закріплена по осі 11 проектора між світофільтром 3 та об'єктивом 5. Привід 12 обертання світлофільтра 3 виконаний зі з'єднаним з вихідним валом приводу 12 механізмом перетворення безперервного обертання в переривчасте у вигляді закріпленого на вихідному валу приводу 12 коромисла 16 з плечами 17 і 18 та розташованими з рівномірним кроком по торцевому ободу кільцевого корпуса 6 світлофільтра 3 виступів 19, контактуючих поперемінно з плечами 17 і 18 коромисла 16, при цьому крок розташування виступів 19, довжина плеч 17 і 18 коромисла 16 та відстань між осями обертання світлофільтра 3 та коромисла 16 вибрані з такої умови, щоб після виходу з контакту плеча 17 коромисла 16 з черговим виступом 19 був відсутній на 1-2 секунди контакт між наступним виступом 19 та плечем 18 коромисла 16. Ці параметри визначають за відомими спеціалістам правилами теорії механізмів і машин. Привід 12 може бути виконаний також з іншим механізмом перетворення безперервного обертання в переривчасте, наприклад, з більш складним мальтійським механізмом. Отримані з використанням проектора зображення проектують на екран 20, наприклад, на рекламну вивіску або на інший рекламний пристрій. Проектор працює таким чином. Проектор встановлюють на потрібній для освітлення рекламної вивіски 20 відстані. Вмикають джерело світла 2 та привід 12. Посаджене на вихідному валу приводу 12 коромисло 16 обертається та плечем 17 натискує на один з виступів 19 на ободі корпусу 6, повертаючи світофільтр 3 довкола осі 10 до моменту виходу плеча 17 з контакту з виступом 19. З моменту виходу плеча 17 з контакту з виступом 19 поворот світофільтра 3 припиняється до моменту контакту плеча 18 з наступним виступом 19. Таким чином світофільтр 3 обертається переривчасто, тобто з зупинками на 1-2 с. При цьому різнокольорові осколки скла 9 в світофільтрі 3 переміщуються з утворенням різних комбінацій. Промені від джерела світла 2 проходять крізь різнокольорові осколки скла 9 до дзеркальних пластин 13, 14, 15, відбиваються ними в напрямку об'єктива 5, який направляє їх до екрана 20, тобто до рекламної вивіски, що створює на ній різнокольорові світлові узори, які постійно з короткими інтервалами змінюються, притягують увагу людей, якби зачаровуючи їх, що підвищує помітність та привабливість реклами. Світлофільтр 3 може обертатись довкола осі 11 проектора, проте це обумовлює обмежене перемішування осколків скла. Світофільтр 3 може бути оснащений приводом безперервного обертання, проте світлові узори, які безперервно та швидко змінюються, менш виразні та менше притягують увагу людей. Проектор може бути розміщений усередині обертального рекламного пристрою, виконаного наприклад, у формі багатогранника або циліндра, що можуть бути встановлені в торговельних або виставочних будинках, на дахах або окремих опорах, наприклад, на стовпах. У зменшеному масштабі проектор, оснащений батарейками для живлення джерела світла та електроприводу, може бути використаний як іграшка, за допомогою якої можна проектувати змінні різнокольорові світлові узори на стіни чи стелю кімнати, стіни будинків тощо. 2 39824 Фіг. 1 Фіг. 2 3 39824 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
