Скло для світлофільтра

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 18745

Опубліковано: 25.12.1997

Автори: Богдашевська Наталія Миколаївна, Пинзеник Василь Павлович, Щукалюк Микола Петрович, Куценко Ярослав Павлович

Завантажити PDF файл.

Формула / Реферат

Стекло для светофильтра, включающее Se, отличающееся тем, что оно дополнительно содержит As и Те при следующем соотношении компонентов, ат.%:

Se 57-59

As 38-42

Те 1-3.

Текст

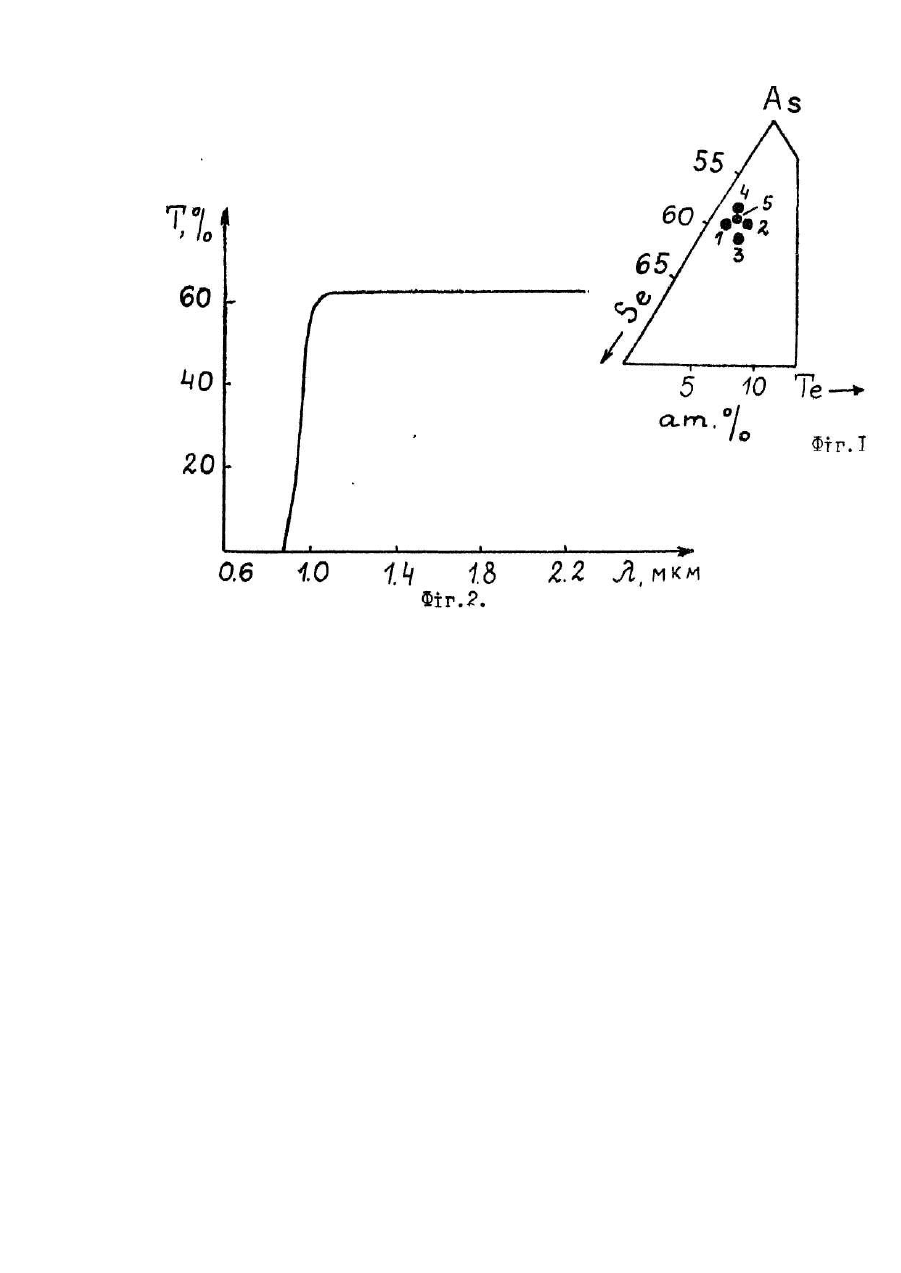

Винахід відноситься до складів халькогенідного скла, що використовується в якості основ оптичних фільтрів для ближньої ІЧ області спектра. Відоме скло [1] системи ТеО2-WО3-РbО-NdCl 3, яке рекомендують використовувати як матеріал для світлофільтра. Але таке скло має довгохвильову границю пропускання в області 2,95-3,87 мкм, що істотно обмежує область його використання. Найбільш близьким по технічній сутності та одержуваному результату до запропонованого є халькогенідне скло [2], що містить, ат.%: Ge 15-17; Sb 24-26; Se 58-59,що формує край оптичного пропускання з граничною довжиною хвилі lгр = 1,1 мкм І коефіцієнтом пропускання при l= 0,9 мкм не більше 3-5%, а при l = 0,8 мкм рівним нулю. Але таке скло в значній мірі схильне до кристалізації, що ускладнює можливість виготовлення високооднорідних великогабаритних оптичних деталей. Завданням винаходу є пониження кристалізаційної здатності скла і забезпечення одержання світлофільтра з нульовим пропусканням при l= 0,8 мкм І пропусканням 60-70% в області довжини хвиль більше 1,1 мкм. Поставлене завдання досягається таким чином, що халькогенідне скло, яке включає Se, відрізняється тим, що склад містить As та Те в слідуючи х кількостях, ат.%: Se 57-59 As 38-42 Те 1-3 Варка скла здійснювалась в обертаючих електропечах. В якості компонентів шихти брали As, Se, Те марки "ОСЧ". При нижній температурі синтезу, яка рівна 700°С, скломаса витримувалась 6-8 годин. Після цього скло піддавалося освітленню при температурі 800-850°С протягом 5 годин. Охолодження проводилося в режимі виключеної печі. Для надання отриманим стеклам необхідної форми (шайби діаметром 60-80 мм) їх піддавали молюванню при 400-450°С по відомій технології. Охолодження проводили зі швидкістю 10 град/год до 150°С. При 150°С скло випалювали протягом кількох годин з метою стабілізації параметрів І зняття термічних напруг в склі. Конкретний склад скла показаний на фіг,1; на фіг.2 - графік залежності пропускання скла від довжини хвилі. Фізико-хімічні властивості наведені в таблиці. Запропонований склад халькогенідного скла може бути використаний при виготовленні відрізаючого фільтра ближнього ІЧ-дІапазону.

Дивитися

Додаткова інформація

Назва патенту англійською

A glass for light filter

Автори англійською

Schukaliuk Mykola Petrovych, Kutsenko Yaroslav Pavlovych, Pynzenyk Vasyl Pavlovych

Назва патенту російською

Стекло для светофильтра

Автори російською

Щукалюк Николай Петрович, Куценко Ярослав Павлович, Пынзенык Василий Павлович

МПК / Мітки

МПК: C03C 3/32

Мітки: скло, світлофільтра
