Проектор до стенду для обміру углів встановлення коліс автомобіля

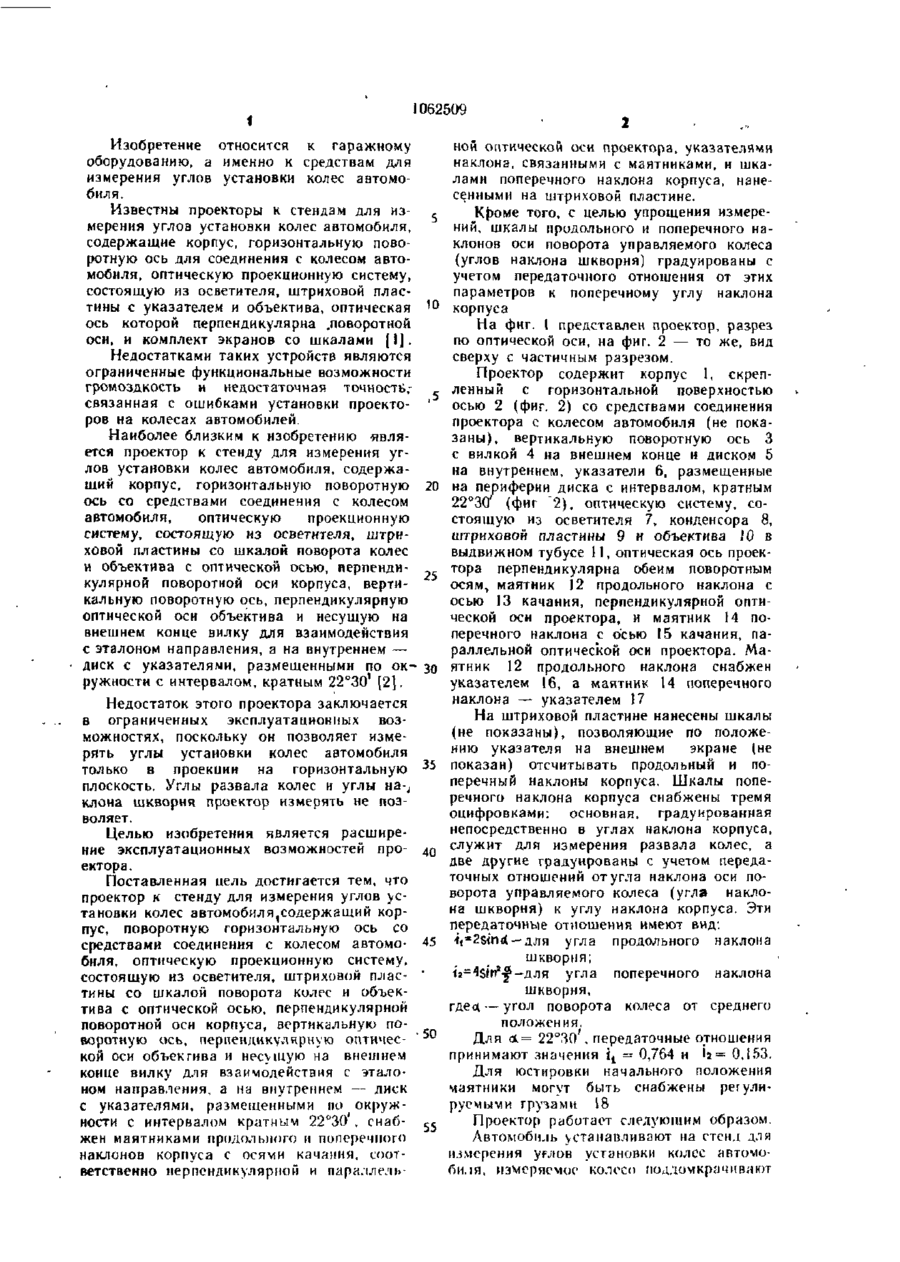

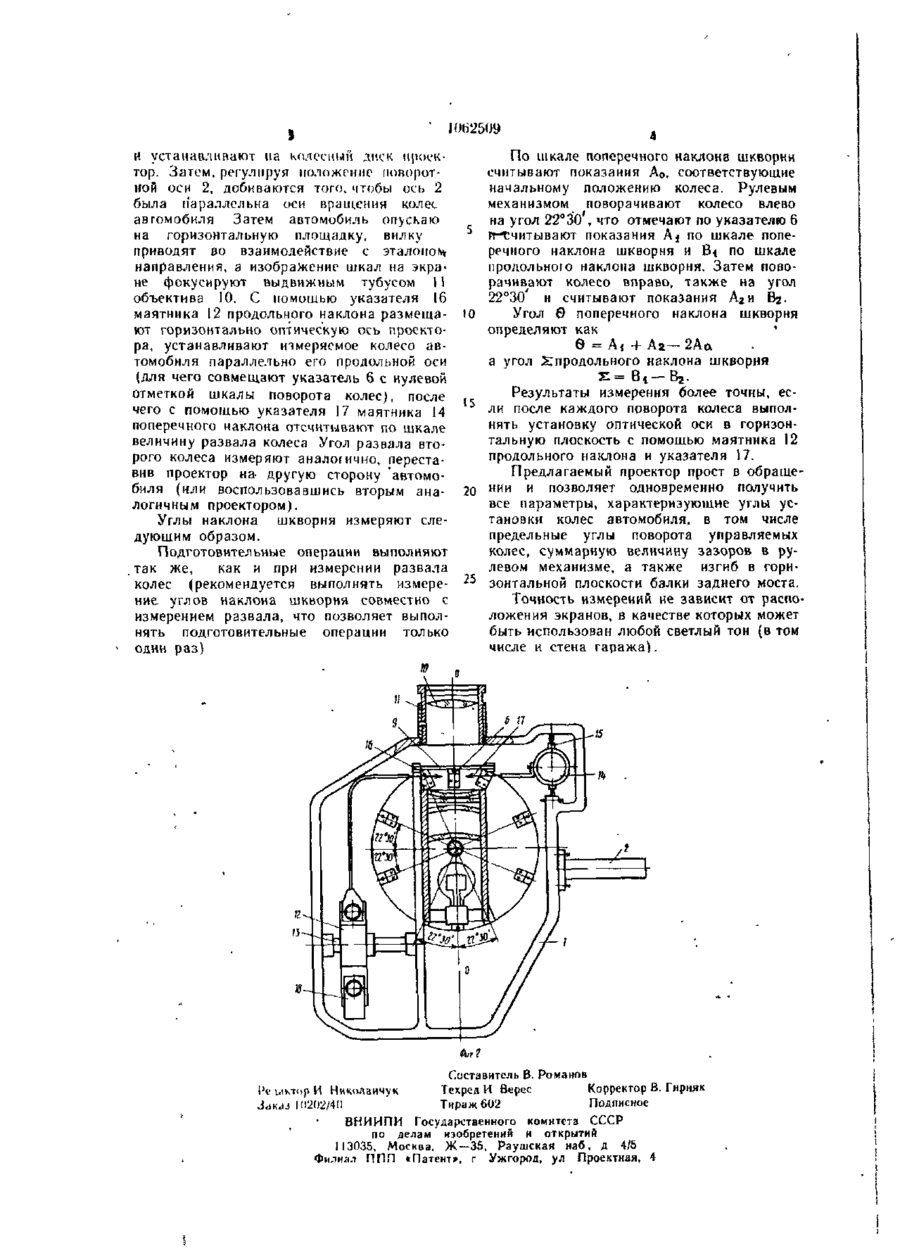

1 ПРОЕКТОР К СТЕНДУ ДЛЯ ИЗМЕРЕНИЯ УГЛОВ УСТАНОВКИ КО ЛЕС АВТОМОБИЛЯ, содержащий корпус, горизонтальную поворотную ось со средствами соединения с колесом автомобиля, оптическую проекционную систему, состоя Шую из осветителя, штриховой пластины со шкалой поворота колес и объектива с оп тической осью, перпендикулярной поворот ной оси корпуса, вертикальную поворотную ось перпендикулярную оптической оси обь ft / 5 1 / Фи! ектива и несущую на внешнем конце вилку для взаимодействия с эталоном направления, а на внутреннем — диск с указателями, размещенными по окружности с интервалом, кратным 22°30\ отличающийся тем, что, с целью расширения эксплуатационных возможностей, он снабжен маятниками про дольного и поперечного наклонов корпуса с осями качания, соответственно перпендикулярной и параллельной оптической оси проектора, указателями наклона, связанными с маятниками, и шкалами поперечного наклона корпуса, нанесенными на штриховой пластине 2 Проектор по п 1, отличающийся тем, что, с целью упрощения измерений, шкалы углов продольного и поперечного наклонов оси поворота управляемого колеса (углов наклона шкворня) градуированы с учетом передаточного отношения от этих параметров к углу наклона корпуса. 1062509 Изобретение относится к гаражному нои оптической оси проектора, указателями оборудованию, а именно к средствам для наклона, связанными с маятниками, и шкаизмерения углов установки колес автомолами поперечного наклона корпуса, нанебиля. сенными на штриховой пластине. Известны проекторы к стендам для изКроме того, с целью упрощения измеремерения углов установки колес автомобиля, ний, шкалы продольного и поперечного насодержащие корпус, горизонтальную повоклонов оси поворота управляемого колеса ротную ось для соединения с колесом авто(углов наклона шкворня) градуированы с мобиля, оптическую проекционную систему, учетом передаточного отношения от этих состоящую из осветителя, штриховой пласпараметров к поперечному углу наклона тины с указателем и объектива, оптическая 10 корпуса ось которой перпендикулярна .поворотной На фиг. I представлен проектор, разрез оси, и комплект экранов со шкалами [ I ] . по оптической оси, на фиг. 2 — то же, вид Недостатками таких устройств являются сверху с частичным разрезом. ограниченные функциональные возможности Проектор содержит корпус 1, скрепгромоздкость и недостаточная точность,ленный с горизонтальной поверхностью связанная с ошибками установки проектоосью 2 (фиг. 2) со средствами соединения ров на колесах автомобилей. проектора с колесом автомобиля (не покаНаиболее близким к изобретению являзаны), вертикальную поворотную ось 3 ется проектор к стенду для измерения угс вилкой 4 на внешнем конце и диском 5 лов установки колес автомобиля, содержана внутреннем, указатели 6, размешенные щий корпус, горизонтальную поворотную 20 на периферии диска с интервалом, кратным ось со средствами соединения с колесом 22°30/ (фиг "2), оптическую систему, соавтомобиля, оптическую проекционную стоящую из осветителя 7, конденсора 8, систему, состоящую из осветителя, штриштриховой пластины 9 и объектива 10 в ховой пластины со шкалой поворота колес выдвижном тубусе 11, оптическая ось проеки объектива с оптической осью, перпендитора перпендикулярна обеим поворотным кулярной поворотной оси корпуса, вертиосям, маятник 12 продольного наклона с кальную поворотную ось, перпендикулярную осью 13 качания, перпендикулярной оптиоптической оси объектива и несущую на ческой оси проектора, и маятник 14 повнешнем конце вилку для взаимодействия перечного наклона с осью 15 качания, пас эталоном направления, а на внутреннем — раллельной оптической оси проектора. Мадиск с указателями, размещенными по ок ятник 12 продольного наклона снабжен ружности с интервалом, кратным 22°30' [ 2 ] . - зо указателем 16, а маятник 14 поперечного наклона — указателем 17 Недостаток этого проектора заключается На штриховой пластине нанесены шкалы в ограниченных эксплуатационных воз(не показаны), позволяющие по положеможностях, поскольку он позволяет измению указателя на внешнем экране (не рять углы установки колес автомобиля только в проекции на горизонтальную 35 показан) отсчитывать продольный и поперечный наклоны корпуса. Шкалы попеплоскость. Углы развала колес и углы на-j речного наклона корпуса снабжены тремя клона шкворня проектор измерять не позоцифровками: основная, градуированная воляет. непосредственно в углах наклона корпуса, Целью изобретения является расширеслужит для измерения развала колес, а ние эксплуатационных возможностей про- 4 0 две другие градуированы с учетом передаектора. точных отношений от угла наклона оси поПоставленная цель достигается тем, что ворота управляемого колеса (угла наклопроектор к стенду для измерения углов усна шкворня) к углу наклона корпуса. Эти тановки колес автомобиля?содержащий корпередаточные отношения имеют вид; пус, поворотную горизонтальную ось со 45 4(*2s
