Пристрій для охолодження прокату, який рухається

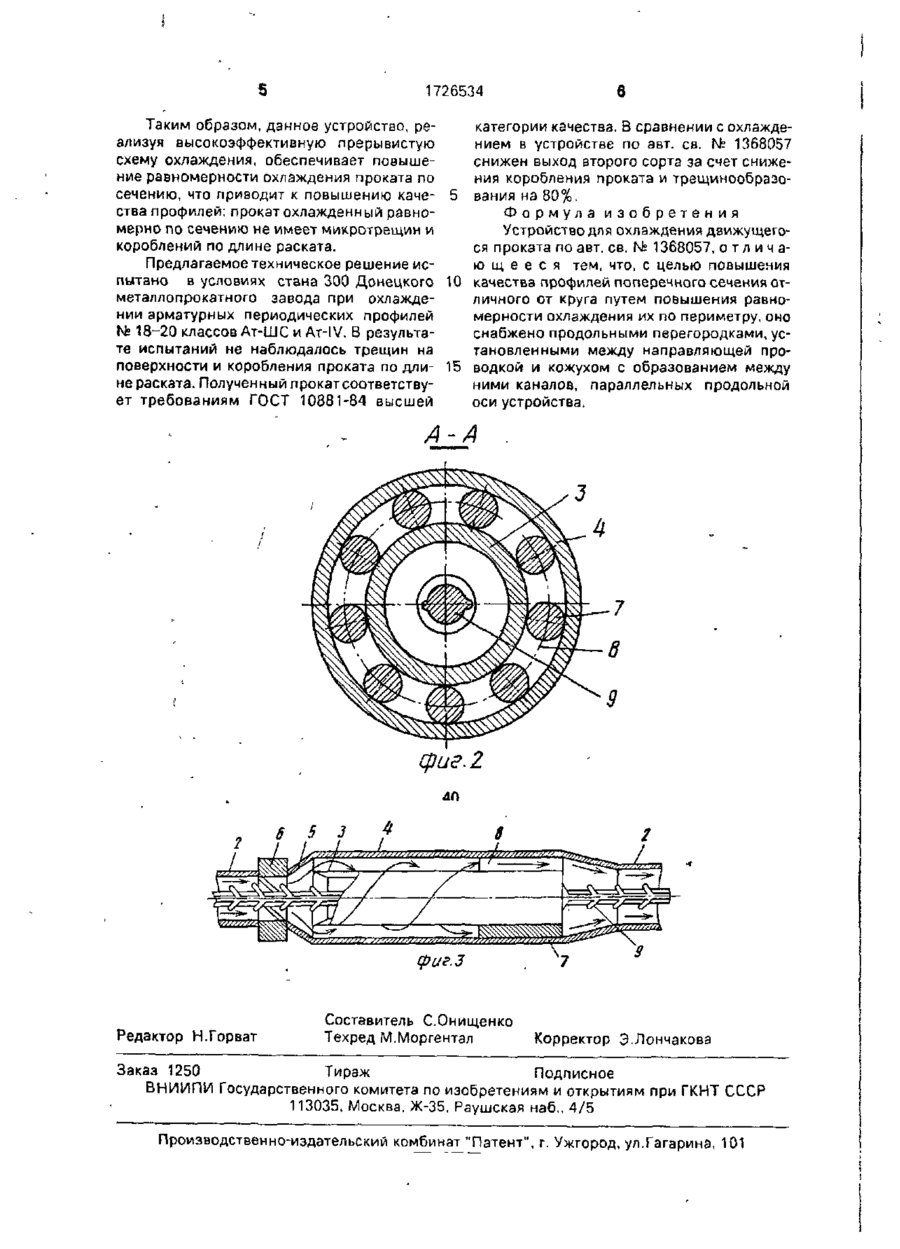

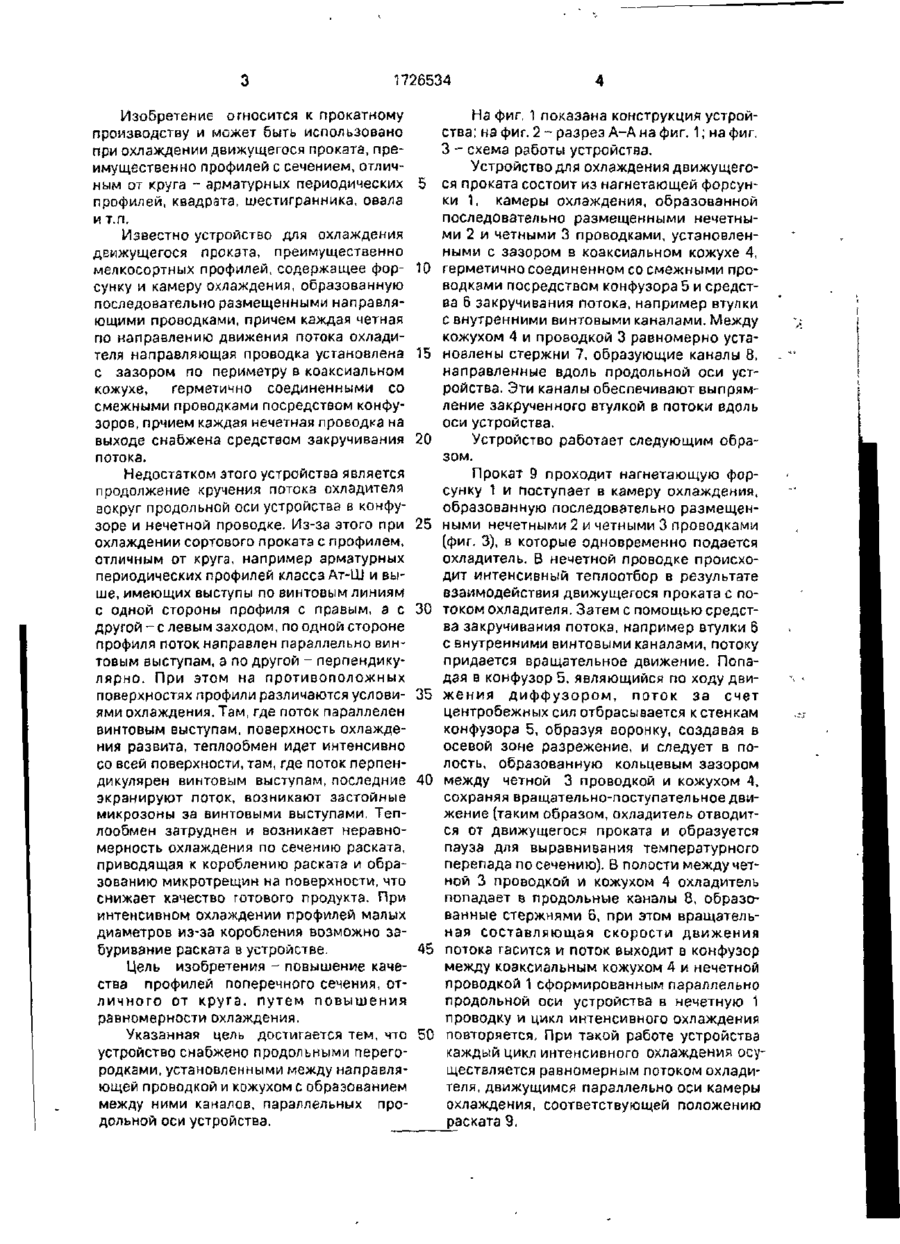

Изобретение относится к прокатному производству и может быть использовано при охлаждении движущегося проката, преимущественно профилей с сечением, отлич ным от круга - арматурных периодических профилей, квадрата, шестигранника, овала и т п. Цель изобретения - повышение качества профилей поперечного сечения, отличного от круга Устройство состоит из нагнетающей форсунки 1, камеры охлаждения, образованной последовательно размещенными нечетными 2 и четными 3 проводками, установленными с зазором в коаксиальном кожухе 4, герметично соединенном со смежными проводками посредством конфузора 5 и средства для закручивания потока 6, выполненного в виде втулки с внутренними винтовыми каналами. Между кожухом 4 и проводкой 3 равномерно по периметру их поперечного сечения установлены стержни 7, образующие каналы 8, направленные вдоль продольной оси устройства Зил. Г ON сл СО Охладитель Фиг.1 ю 1726534 Изобретение относится к прокатному производству и может быть использовано при охлаждении движущегося проката, преимущественно профилей с сечением, отличным от круга - арматурных периодических профилей, квадрата, шестигранника, овала и т.п. Известно устройство для охлаждения движущегося проката, преимущественно мелкосортных профилей, содержащее форсунку и камеру охлаждения, образованную последовательно размещенными направляющими проводками, причем каждая четная по направлению движения потока охладителя направляющая проводка установлена с зазором по периметру в коаксиальном кожухе, герметично соединенными со смежными проводками посредством конфузоров, прчием каждая нечетная проводка на выходе снабжена средством закручивания потока. Недостатком этого устройства является продолжение кручения потока охладителя вокруг продольной оси устройства в конфузоре и нечетной проводке. Из-за этого при охлаждении сортового проката с профилем, отличным от круга, например арматурных периодических профилей класса Ат-Ш и выше, имеющих выступы по винтовым линиям с одной стороны профиля с правым, а с другой - с левым заходом, по одной стороне профиля поток направлен параллельно винтовым выступам, а по другой - перпендикулярно. При этом на противоположных поверхностях профили различаются условиями охлаждения. Там, где поток параллелен винтовым выступам, поверхность охлаждения развита, теплообмен идет интенсивно со всей поверхности, там, где поток перпендикулярен винтовым выступам,последние экранируют поток, возникают застойные микрозоны за винтовыми выступами. Теплообмен затруднен и возникает неравномерность охлаждения по сечению раската, приводящая к короблению раската и образованию микротрещин на поверхности, что снижает качество готового продукта. При интенсивном охлаждении профилей малых диаметров из-за коробления возможно забуривание раската в устройстве. 5 10 15 20 25 30 35 40 45 Цель изобретения - повышение качества профилей поперечного сечения, отличного от круга, путем повышения равномерности охлаждения. Указанная цель достигается тем, что 50 устройство снабжено продольными перегородками, установленными между направляющей проводкой и кожухом с образованием между ними каналов, параллельных продольной оси устройства. На фиг. 1 показана конструкция устройства; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - схема работы устройства. Устройство для охлаждения движущегося проката состоит из нагнетающей форсунки 1, камеры охлаждения, образованной последовательно размещенными нечетными 2 и четными 3 проводками, установленными с зазором в коаксиальном кожухе 4, герметично соединенном со смежными проводками посредством конфузора5 и средства 6 закручивания потока, например втулки с внутренними винтовыми каналами. Между кожухом 4 и проводкой 3 равномерно установлены стержни 7, образующие каналы 8, направленные вдоль продольной оси устройства. Эти каналы обеспечивают выпрямление закрученного втулкой в потоки вдоль оси устройства. Устройство работает следующим образом. Прокат 9 проходит нагнетающую форсунку 1 и поступает в камеру охлаждения, образованную последовательно размещенными нечетными 2 и четными 3 проводками (фиг. 3), в которые одновременно подается охладитель. В нечетной проводке происходит интенсивный теплоотбор в результате взаимодействия движущегося проката с потоком охладителя. Затем с помощью средства закручивания потока, например втулки 6 с внутренними винтовыми каналами, потоку придается вращательное движение. Попадая в конфузор 5, являющийся по ходу движения диффузором, поток за счет центробежных сил отбрасывается к стенкам конфузора 5, образуя воронку, создавая в осевой зоне разрежение, и следует в полость, образованную кольцевым зазором между четной 3 проводкой и кожухом 4, сохраняя вращательно-поступательное движение (таким образом, охладитель отводится от движущегося проката и образуется пауза для выравнивания температурного перепада по сечению). В полости между четной 3 проводкой и кожухом 4 охладитель попадает в продольные каналы 8, образованные стержнями 6, при этом вращательная составляющая скорости движения потока гасится и поток выходит в конфузор между коаксиальным кожухом 4 и нечетной проводкой 1 сформированным параллельно продольной оси устройства в нечетную 1 проводку и цикл интенсивного охлаждения повторяется, При такой работе устройства каждый цикл интенсивного охлаждения осуществляется равномерным потоком охладителя, движущимся параллельно оси камеры охлаждения, соответствующей положению раската 9. 6 1726534 Таким образом, данное устройство, рекатегории качества. В сравнении с охлаждеализуя высокоэффективную прерывистую нием в устройстве по авт. св. N? 1368057 схему охлаждения, обеспечивает повышеснижен выход второго сорта за счет снижение равномерности охлаждения проката по ния коробления проката и трещинообразосечению, что приводит к повышению каче- 5 вания на 80%, ства профилей: прокат охлажденный равноФормула изобретения мерно по сечению не имеет микротрещин и Устройство для охлаждения движущегокороблений по длине раската. ся проката по авт. св. № 1368057, о т л и ч а ю щ е е с я тем, что, с целью повышения Предлагаемое техническое решение испытано в условиях стана 300 Донецкого 10 качества профилей поперечного сечения отметаллопрокатного завода при охлажделичного от круга путем повышения равнонии арматурных периодических профилей мерности охлаждения их по периметру, оно № 18-20 классов Ат-ШС и Ат-IV. В результаснабжено продольными перегородками, усте испытаний не наблюдалось трещин на тановленными между направляющей проповерхности и коробления проката по дли- 15 водкой и кожухом с образованием между не раската. Полученный прокат соответствуними каналов, параллельных продольной ет требованиям ГОСТ 10881-84 высшей оси устройства. А-А ^-> —J / —^ фиг.З Редактор Н.Горват Составитель С.Онищенко Техред М.Моргентал Корректор Э.Лончакова Заказ 1250 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
