Високоміцний титановий сплав

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 40087

Опубліковано: 16.06.2003

Автори: Топольский Володимир Пилипович, Юштін Олексій Миколайович, Антонюк Сергій Лазаревич, Петриченко Ірина Костянтинівна, Калинюк Олексій Миколайович, Мітрахович Михайло Михайлович, Замков Вадим Миколайович, Сабокар Володимир Костянтинович, ТРИГУБ Микола Петрович

Завантажити PDF файл.

Формула / Реферат

знаходиться в межах 0,7-1,1,

де:

[Мо] екв. - еквівалент по молібдену, що є еквівалентною концентрацією β-стабілізаторів по відношенню до молібдену;

[Аl] екв. міцн. - міцносний еквівалент по алюмінію, що є еквівалентною концентрацією α-стабілізаторів і нейтральних зміцнювачів по відношенню до алюмінію;

[Мо] екв. ізом. β-стаб.- еквівалентна концентрація ізоморфних β-стабілізаторів по відношенню до молібдену;

[Мо] екв. евтект. β-стаб.- еквівалентна концентрація евтектоїдних β-стабілізаторів по відношенню до молібдену.

Текст

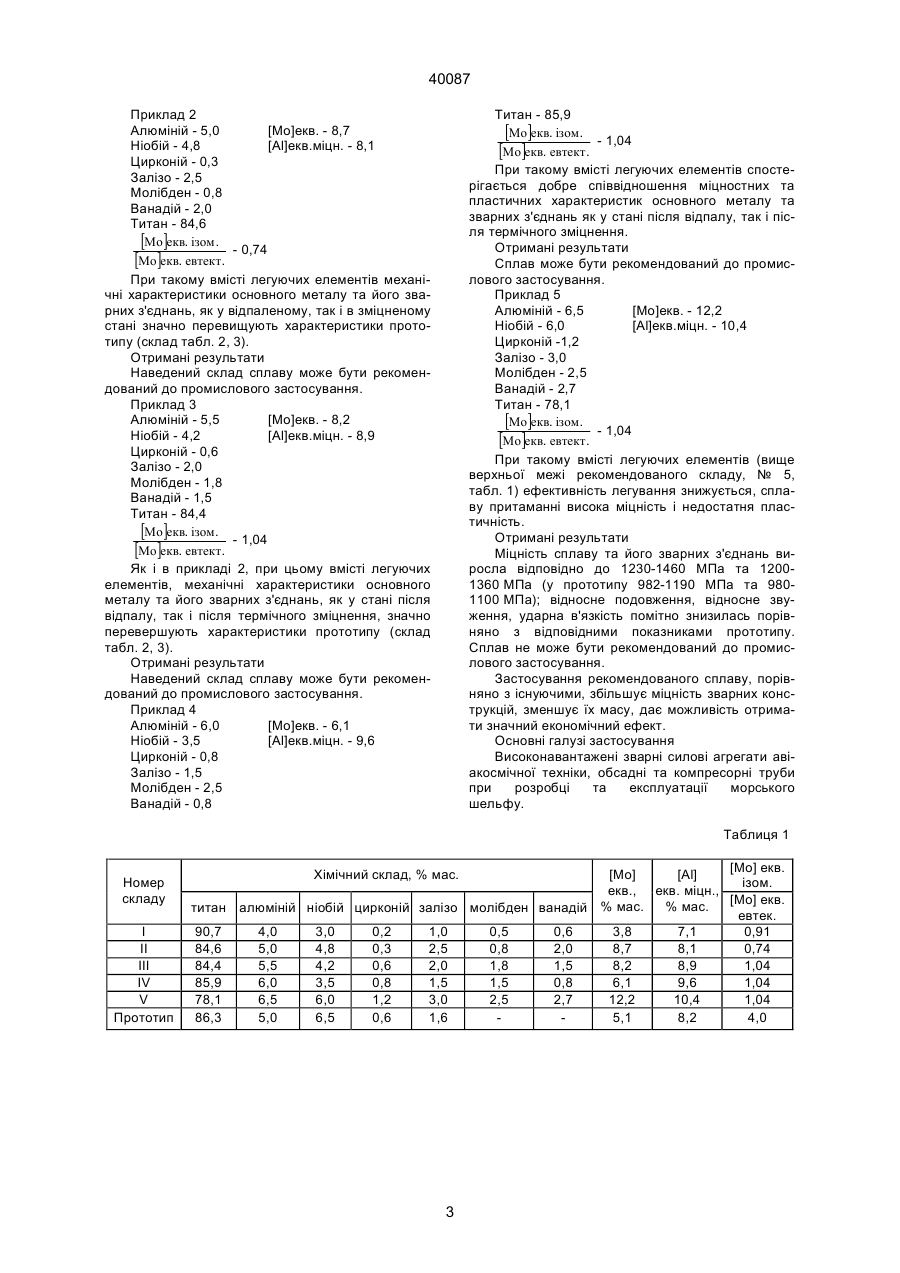

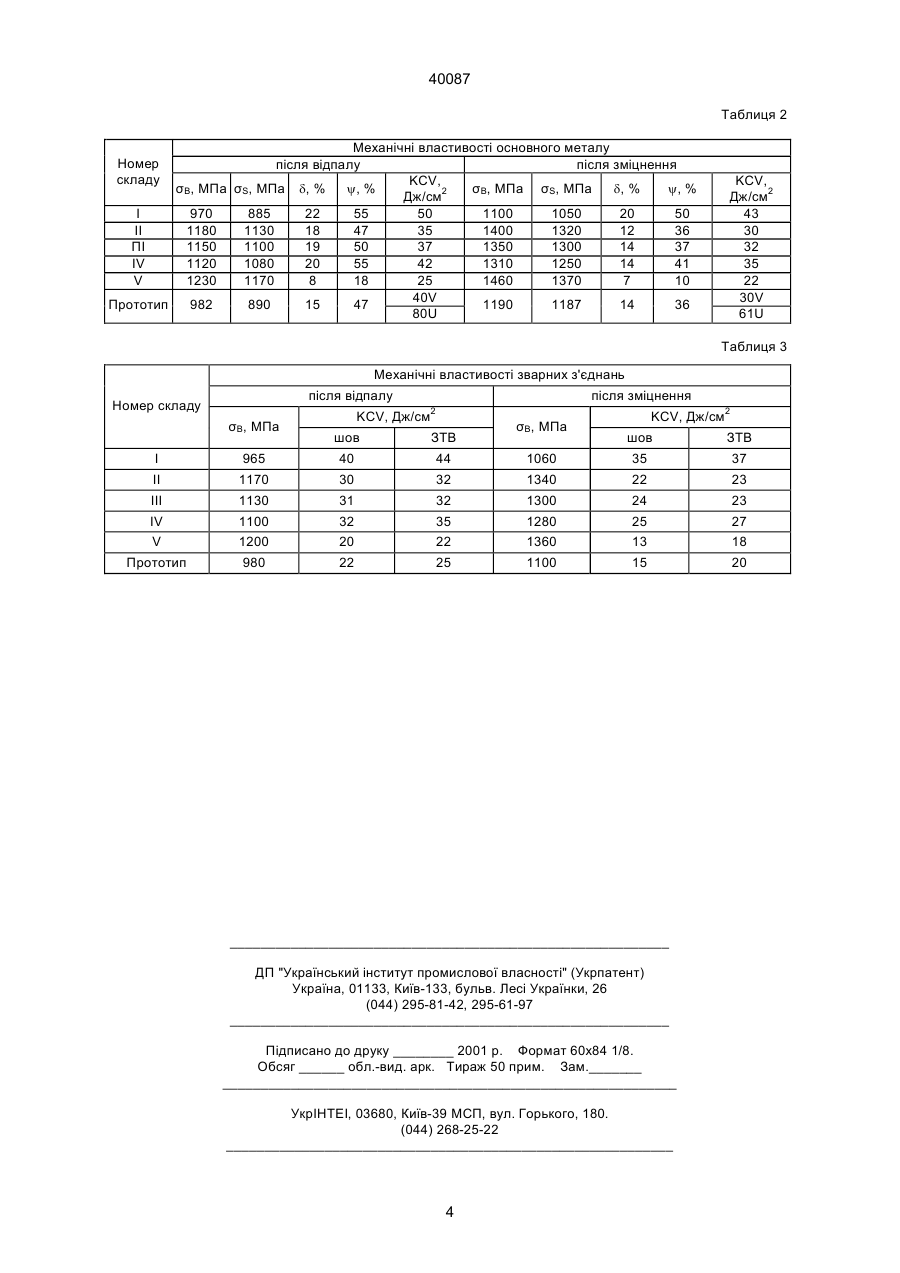

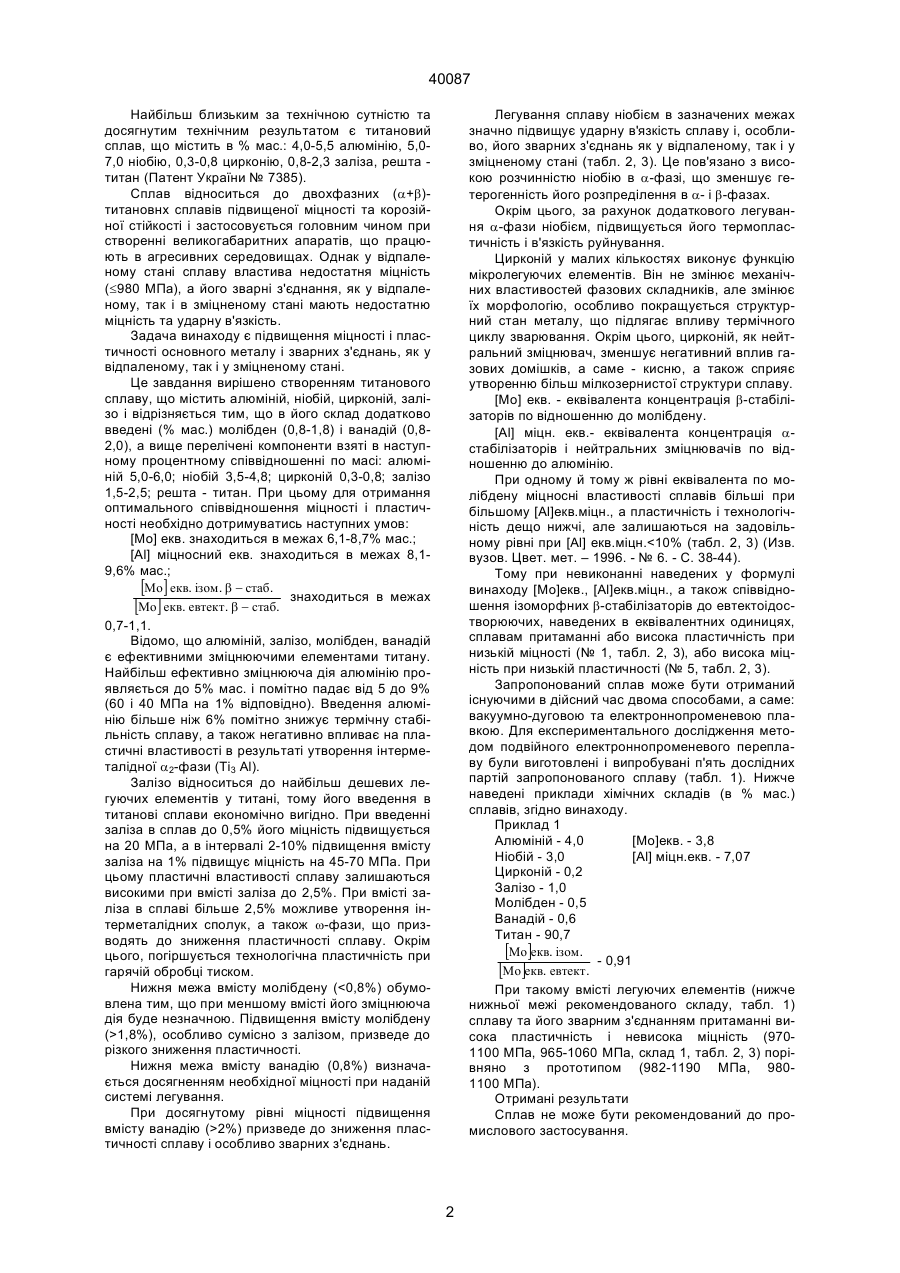

Високоміцний титановий сплав, до складу якого входить алюміній, ніобій, цирконій, залізо, який відрізняється тим, що в його склад додатково введені молібден та ванадій, а наведені компоненти взяті в такому процентному співвідношенні по масі: алюміній - 5,0-6,0; ніобій - 3,5-4,8; цирконій 0,3-0,8; залізо - 1,5-2,5; молібден - 0,8-1,8; ванадій 40087 Легування сплаву ніобієм в зазначених межах значно підвищує ударну в'язкість сплаву і, особливо, його зварних з'єднань як у відпаленому, так і у зміцненому стані (табл. 2, 3). Це пов'язано з високою розчинністю ніобію в a-фазі, що зменшує гетерогенність його розпреділення в a- і b-фазах. Окрім цього, за рахунок додаткового легування a-фази ніобієм, підвищується його термопластичність і в'язкість руйнування. Цирконій у малих кількостях виконує функцію мікролегуючих елементів. Він не змінює механічних властивостей фазових складників, але змінює їх морфологію, особливо покращується структурний стан металу, що підлягає впливу термічного циклу зварювання. Окрім цього, цирконій, як нейтральний зміцнювач, зменшує негативний вплив газових домішків, а саме - кисню, а також сприяє утворенню більш мілкозернистої структури сплаву. [Мо] екв. - еквівалента концентрація b-стабілізаторів по відношенню до молібдену. [Аl] міцн. екв.- еквівалента концентрація aстабілізаторів і нейтральних зміцнювачів по відношенню до алюмінію. При одному й тому ж рівні еквівалента по молібдену міцносні властивості сплавів більші при більшому [Al]екв.міцн., а пластичність і технологічність дещо нижчі, але залишаються на задовільному рівні при [Al] екв.міцн.

Дивитися

Додаткова інформація

Назва патенту англійською

High-strength titanium alloy

Автори англійською

Zamkov Vadym Mykolaiovych, Tryhub Mykola Petrovych, Petrychenko Iryna Kostiantynivna, Mitrakhovych Mykhailo Mykhailovych, Kalyniuk Oleksii Mykolaiovych, Yushtin Oleksii Mykolaiovych

Назва патенту російською

Высокопрочный титановый сплав

Автори російською

Замков Вадим Николаевич, Тригуб Николай Петрович, Петриченко Ирина Константиновна, Митрахович Михаил Михайлович, Калынюк Алексей Николаевич, Юштин Алексей Николаевич

МПК / Мітки

МПК: C22C 14/00

Мітки: сплав, титановій, високоміцний

Код посилання

<a href="https://ua.patents.su/4-40087-visokomicnijj-titanovijj-splav.html" target="_blank" rel="follow" title="База патентів України">Високоміцний титановий сплав</a>

Подібні патенти
