Композиційний матеріал

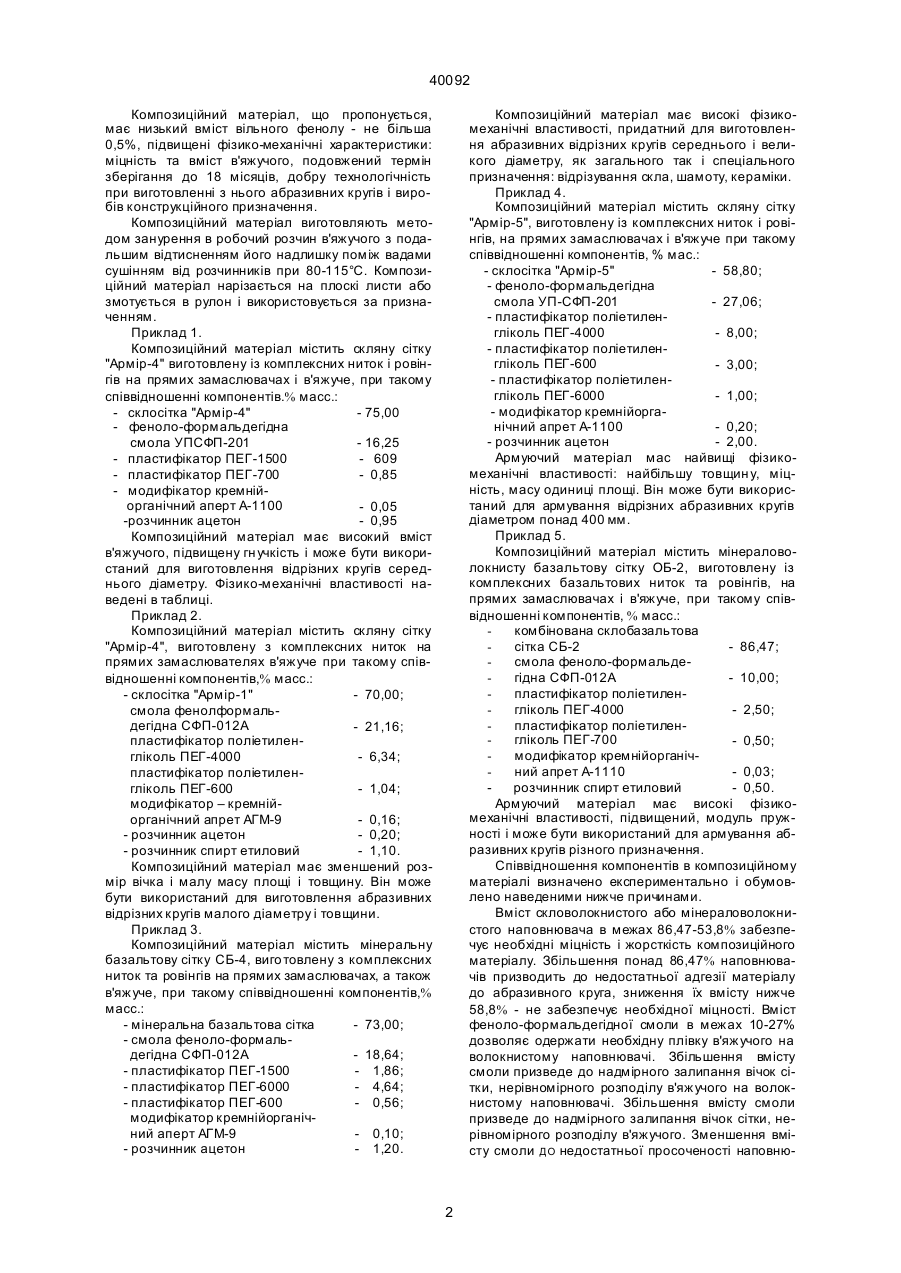

1. Композиційний матеріал для зміцнення абразивних кругів, що містить волокнистий сітчастий наповнювач і в'яжуче, в складі якого фенолоформальдегідні смоли, пластифікатори, розчинники, який відрізняється тим, що додатково містить модифікатори - кремієорганічні апрети з функціо 40092 Композиційний матеріал, що пропонується, має низький вміст вільного фенолу - не більша 0,5%, підвищені фізико-механічні характеристики: міцність та вміст в'яжучого, подовжений термін зберігання до 18 місяців, добру технологічність при виготовленні з нього абразивних кругів і виробів конструкційного призначення. Композиційний матеріал виготовляють методом занурення в робочий розчин в'яжучого з подальшим відтисненням його надлишку поміж вадами сушінням від розчинників при 80-115°С. Композиційний матеріал нарізається на плоскі листи або змотується в рулон і використовується за призначенням. Приклад 1. Композиційний матеріал містить скляну сітку "Армір-4" виготовлену із комплексних ниток і ровінгів на прямих замаслювачах і в'яжуче, при такому співвідношенні компонентів.% масс.: - склосітка "Армір-4" - 75,00 - феноло-формальдегідна смола УПСФП-201 - 16,25 - пластифікатор ПЕГ-1500 - 609 - пластифікатор ПЕГ-700 - 0,85 - модифікатор кремнійорганічний аперт А-1100 - 0,05 -розчинник ацетон - 0,95 Композиційний матеріал має високий вміст в'яжучого, підвищену гн учкість і може бути використаний для виготовлення відрізних кругів середнього діаметру. Фізико-механічні властивості наведені в таблиці. Приклад 2. Композиційний матеріал містить скляну сітку "Армір-4", виготовлену з комплексних ниток на прямих замаслювателях в'яжуче при такому співвідношенні компонентів,% масс.: - склосітка "Армір-1" - 70,00; смола фенолформальдегідна СФП-012А - 21,16; пластифікатор поліетиленгліколь ПЕГ-4000 - 6,34; пластифікатор поліетиленгліколь ПЕГ-600 - 1,04; модифікатор – кремнійорганічний апрет АГМ-9 - 0,16; - розчинник ацетон - 0,20; - розчинник спирт етиловий - 1,10. Композиційний матеріал має зменшений розмір вічка і малу масу площі і товщину. Він може бути використаний для виготовлення абразивних відрізних кругів малого діаметру і товщини. Приклад 3. Композиційний матеріал містить мінеральну базальтову сітку СБ-4, виго товлену з комплексних ниток та ровінгів на прямих замаслювачах, а також в'яжуче, при такому співвідношенні компонентів,% масс.: - мінеральна базальтова сітка - 73,00; - смола феноло-формальдегідна СФП-012А - 18,64; - пластифікатор ПЕГ-1500 - 1,86; - пластифікатор ПЕГ-6000 - 4,64; - пластифікатор ПЕГ-600 - 0,56; модифікатор кремнійорганічний аперт АГМ-9 - 0,10; - розчинник ацетон - 1,20. Композиційний матеріал має високі фізикомеханічні властивості, придатний для виготовлення абразивних відрізних кругів середнього і великого діаметру, як загального так і спеціального призначення: відрізування скла, шамоту, кераміки. Приклад 4. Композиційний матеріал містить скляну сітку "Армір-5", виготовлену із комплексних ниток і ровінгів, на прямих замаслювачах і в'яжуче при такому співвідношенні компонентів, % мас.: - склосітка "Армір-5" - 58,80; - феноло-формальдегідна смола УП-СФП-201 - 27,06; - пластифікатор поліетиленгліколь ПЕГ-4000 - 8,00; - пластифікатор поліетиленгліколь ПЕГ-600 - 3,00; - пластифікатор поліетиленгліколь ПЕГ-6000 - 1,00; - модифікатор кремнійорганічний апрет А-1100 - 0,20; - розчинник ацетон - 2,00. Армуючий матеріал мас найвищі фізикомеханічні властивості: найбільшу товщин у, міцність, масу одиниці площі. Він може бути використаний для армування відрізних абразивних кругів діаметром понад 400 мм. Приклад 5. Композиційний матеріал містить мінераловолокнисту базальтову сітку ОБ-2, виготовлену із комплексних базальтових ниток та ровінгів, на прямих замаслювачах і в'яжуче, при такому співвідношенні компонентів, % масс.: комбінована склобазальтова сітка СБ-2 - 86,47; смола феноло-формальдегідна СФП-012А - 10,00; пластифікатор поліетиленгліколь ПЕГ-4000 - 2,50; пластифікатор поліетиленгліколь ПЕГ-700 - 0,50; модифікатор кремнійорганічний апрет А-1110 - 0,03; розчинник спирт етиловий - 0,50. Армуючий матеріал має високі фізикомеханічні властивості, підвищений, модуль пружності і може бути використаний для армування абразивних кругів різного призначення. Співвідношення компонентів в композиційному матеріалі визначено експериментально і обумовлено наведеними нижче причинами. Вміст скловолокнистого або мінераловолокнистого наповнювача в межах 86,47-53,8% забезпечує необхідні міцність і жорсткість композиційного матеріалу. Збільшення понад 86,47% наповнювачів призводить до недостатньої адгезії матеріалу до абразивного круга, зниження їх вмісту нижче 58,8% -не забезпечує необхідної міцності. Вміст феноло-формальдегідної смоли в межах 10-27% дозволяє одержати необхідну плівку в'яжучого на волокнистому наповнювачі. Збільшення вмісту смоли призведе до надмірного залипання вічок сітки, нерівномірного розподілу в'яжучого на волокнистому наповнювачі. Збільшення вмісту смоли призведе до надмірного залипання вічок сітки, нерівномірного розподілу в'яжучого. Зменшення вмісту смоли Д О недостатньої просоченості наповню 2 40092 вача і погіршення технологічних властивостей композиційного матеріалу. Вміст пластифікаторів в межах 3-12% визначений необхідністю зменшення крихкості композиційного матеріалу при його переробці. Зменшення їх загального вмісту нижче вказаної межі, зниження кількості низькомолекулярних поліетиленгліколів (ПЭГ-600, ПЭГ-700) производить до підвищеної крихкості матеріалу, і навпаки, збільшення загального вмісту поліетиленгліколів або підвищення кількості низькомолекулярних поліетиленгліколів призводить до злипання композиційного матеріалу при зберіганні і переробці особливо при підвищених температурах навколишнього середовища. Наявність в композиційному матеріалі модифікаторів (0,03-0,2%) в якості яких використані кремнійорганічні апрети, обумовлена тим, що вони в процесі виготовлення абразивного круга зміцнюють матеріал завдяки утворенню додаткових хімічних зв'язків між поверхнею волокон наповнювачів і феноло-формальдегідною смолою. Їх вміст також визначений експериментально по максимуму ефективності. Розчинники в межах 0,5-2,0% є додатковим пластифікуючим компонентом і характеризують оптимальний режим висушування композиційного матеріалу. Порівняльний аналіз з прототипом показує що композиційний матеріал відрізняється тим, що: 1. Містить волокнистий сітчастий наповнювач і в'яжуче, в складі якого феноло-формальдегідні смоли, пластифікатори, розчинники, який відріз няються тим, що додатково містить модифікатори - кремнійорганічні апрети з функціональними групами, при такому співвідношенні компонентів: - волокнистий наповнювач - 86,47-58,8; - смола фенол формальдегідна новолачна - 10,0-27,0; - пластифікатори (поліетиленліколі) - 3,00-12,00; - модифікатори (кремнійорганічні аперти з функціональ ними групами) - 0,03-0,20; - розчинники (спирт етиловий, ацетон) - 0,50-2,00. 2. Композиційний матеріал по п. 1, який відрізняється тим, що волокнистий сітчастий наповнювач, ви готовлений із скляних мінеральних комбінованих ниток на прямих замаслювачах. Аналіз загальновідомих відомостей в країнах близького і дальнього зарубіжжя дає змогу зробити висновок, що армуючий матеріал, що пропонується, не впливає із рівня техніки, а отже відповідає критерію "новизна". Вкладені в заявці відомості свідчать про відповідність технічного рішення, що пропонується, критерію "промислове застосування". Джерела інформації: 1. Всесоюзний науково-дослідний інститут скляного волокна і склопластиків (ВНДІСПВ). Орієнтовані склопластики. Збірник, М. 1978, с. 53-54. 2. Сітка скляна армуюча просочена типу СПАП ТУ 6-48-00205009-141-97. Таблиця Марка зразка СПАП-МП Зразок Зразок Зразок Зразок Зразок 1 2 3 4 5 Товщина, мм Прототип 1,0 0,70 0,60 0,70 0,75 0,65 Маса одиниці площі Міцність розривне навантаження смужки 25´100 мм, Н по основі по утку 383 1554 1407 Армуючий матеріал, що пропонується 270 1610 1610 250 1600 1640 295 1680 1760 350 1910 1900 280 1630 1640 Вміст в'яжучого, % мас Термін зберігання, міс 28,0 6 25,0 30,0 27,0 41,2 13,5 12 18 18 18 18 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3 40092 4
