Механічна модель для виміру напружено-деформованого стану механізму нахилу електродугової плавильної печі

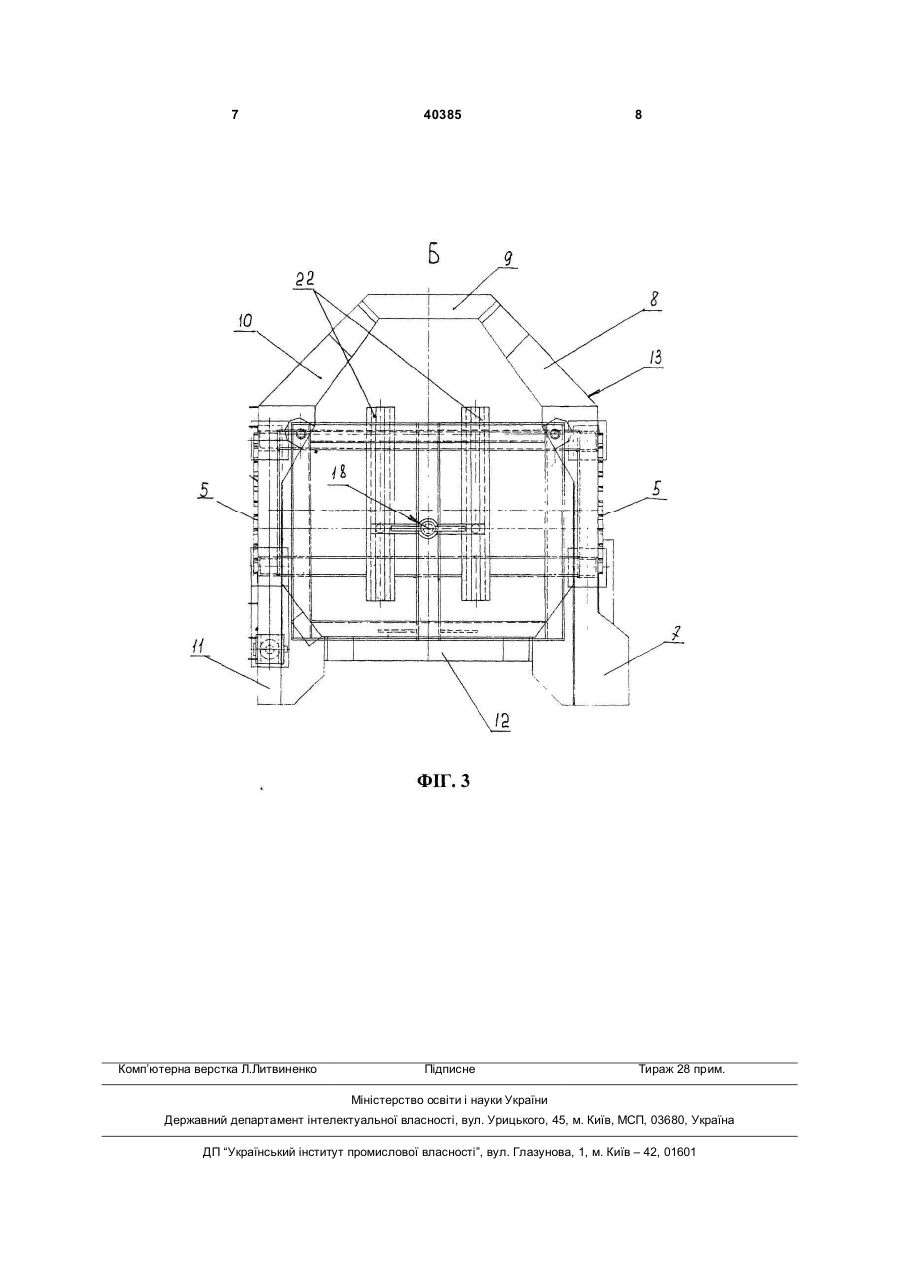

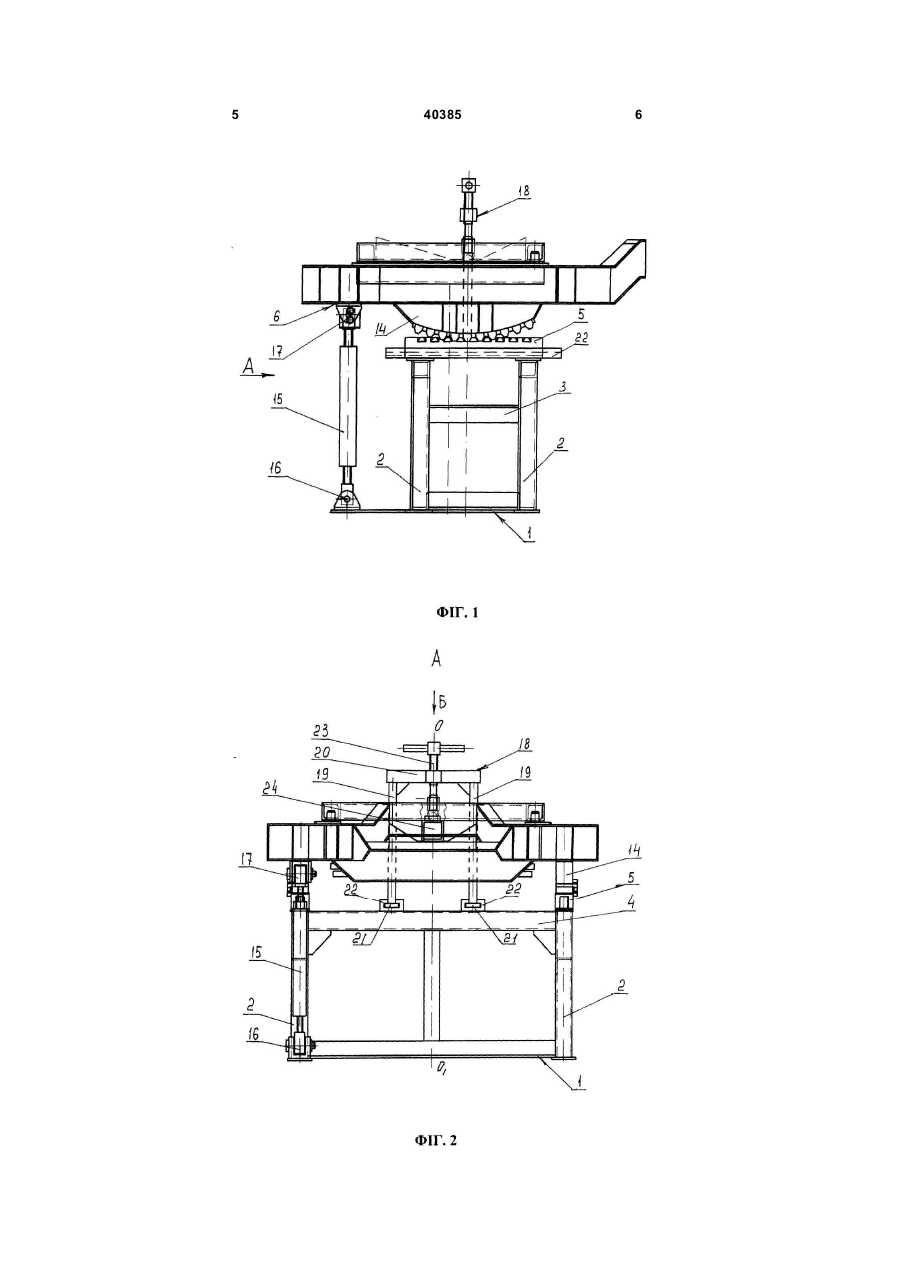

Механічна модель для виміру напруженодеформованого стану механізму нахилу електродугової плавильної печі, яка містить основу, виконану з вертикальних стійок, жорстко скріплених між собою поперечними балками, й імітатор навантаження, що складається із кронштейна, рухливо встановленого відносно поздовжньої осі основи й механізму навантаження, яка відрізняється тим, що вона додатково обладнана платформою, яка виконана з горизонтально розташованих балок, жорстко з'єднаних між собою кінцями у вигляді U 2 (19) 1 3 не можливо було б зробити вимір напруженодеформованого стану у всіх положеннях механізму нахилу, тому що не можна здійснити переміщення опорного зубчастого сектора механізму нахилу по рейці. В основу даного технічного рішення поставлена задача створення такої механічної моделі, яка б була зручна для виміру напруженодеформованого стану механізму нахилу електродугової плавильної печі й дозволяла робити вимір у всіх його положеннях. Поставлена задача вирішується тим, що в механічній моделі для виміру напруженодеформованого стану механізму нахилу електродугової плавильної печі, яка містить основу, виконану з вертикальних стійок, жорстко скріплених між собою поперечними балками й імітатор навантаження, що складається із кронштейна, рухливо встановленого щодо поздовжньої осі основи й обладнаного механізмом навантаження, відповідно до пропонованої корисної моделі, воно додатково обладнано платформою, яка виконана з горизонтально розташованих балок, жорстко з'єднаних між собою кінцями у вигляді багатокутника, на двох паралельних боках якого жорстко закріплені опорні зубчасті сектори механізму нахилу електродугової плавильної печі, що встановленні з можливістю взаємодії з рейками механізму нахилу електродугової плавильної печі, жорстко закріпленими на основі, при цьому платформа розташована над основою й одним боком скріплена з вертикально розташованим домкратом, обладнаним із двох кінців шарнірами, а імітатор навантаження виконаний у вигляді П-подібного кронштейна, що складається із двох вертикальних стійок, жорстко скріплених між собою поперечкою й механізму навантаження, який являє собою гвинтовий притиск, рухливо встановлений по вертикальній осі в поперечці П-подібного кронштейна з можливістю взаємодії з упорною балкою, що закріплена кінцями на платформі, причому вільні кінці вертикальных стійок П-подібного кронштейна обладнані опорними башмаками, рухливо встановленими в напрямних, жорстко закріплених на поперечних балках основи. Суть технічного рішення пояснюється кресленнями, де на Фіг.1 зображено загальний вид механічної моделі для виміру напружено-деформованого стану механізму нахилу електродугової плавильної печі, на Фіг.2 - вид по А на Фіг.1, на Фіг.3 - вид по Б на Фіг.2. Механічна модель для виміру напруженодеформованого стану механізму нахилу електродугової плавильної печі включає основу 1, яка складається з вертикальних стійок 2, жорстко з'єднаних між собою поперечними балками 3 і 4. На вертикальних стійках 2 основи 1 закріплені дві рейки 5 механізму нахилу електродугової плавильної печі. Над основою 1 установлена платформа 6. Платформа 6 виконана з горизонтально розташованих балок 7, 8, 9, 10, 11 і 12, жорстко з'єднаних між собою в багатокутник 13. На двох паралельно 40385 4 розташованих балках 7 і 11 багатокутника 13 жорстко закріплені опорні зубчасті сектори 14 механізму нахилу електродугової плавильної печі. Опорні зубчасті сектори 14 входять у взаємодію з рейками 5, закріпленими на вертикальних стійках 2 основи 1. Одним боком платформа 6 скріплена з вертикальним домкратом 15. Обидва кінці домкрата 15 обладнані шарнірами 16 і 17. На основі 1 встановлено імітатор навантаження 18. Імітатор навантаження 18 виконаний із двох вертикальних стійок 19, жорстко скріплених між собою поперечкою 20. Вільні кінці вертикальних стійок 19 постачені опорними башмаками 21. Опорні башмаки 21 рухливо встановлені в напрямних 22, які закріплені на поперечних балках 4 основи 1. У поперечці 20, рухливо по вертикальній осі О-О1 закріплений гвинтовий притиск 23. Під гвинтовим притиском 23 установлена опорна балка 24, що жорстко закріплена на платформі 6. Механічна модель для виміру напруженодеформованого стану механізму нахилу електродугової плавильної печі працює таким чином. Механізм нахилу електродугової плавильної печі представлений у вигляді платформи 6, яка виконана з горизонтально розташованих балок, з закріпленими на неї двома опорними зубчастими секторами 14, кожний з яких входить у взаємодію з рейкою 5, що закріплена на вертикальних стійках 2 основи 1. На механізм нахилу діє імітатор навантаження 18, що імітує вагу електродугової плавильної печі. Всі деталі механічної моделі виконані із заданим масштабом. Датчики для визначення напружено-деформованого стану конструкції механізму нахилу електродугової плавильної печі встановлені по лінії дії домкрата 15, гвинтового притиску 23, а також на опорних зубчастих секторах 14 і рейках 5. За допомогою гвинтового притиску 23 створюють по вертикальній осі О-О1 визначене зусилля на опорну балку 24, що жорстко закріплена на платформі 6. Платформа 6 передає це зусилля на опорні зубчасті сектори 14, а вони у свою чергу передають зусилля на рейки 5. При цьому датчики фіксують напружено-де-формований стан. Переміщення опорних зубчастих секторів 14 по рейках 5 здійснюється за допомогою вертикального домкрата 15, що піднімає або опускає платформу 6 змушуючи опорні зубчасті сектори 14 прокочуватися по рейках 5. Регулюючи гвинтовим притиском 23 зусилля притиснення опорної балки 24 на платформу 6 можна визначати величину напруженодеформованого стану в заданих точках конструкції механізму нахилу при різному ступені завантаженості електроплавильної дугової печі. Застосування пропонованого технічного рішення дозволить визначити величину напруженодеформованого стану в будь-якій точці конструкції механізму повороту електродугової плавильної печі при різному ступені завантаження електродугової плавильної печі. Це зробить можливим вибір найбільше оптимального варіанта конструкції при проектуванні механізму нахилу електродугової плавильної печі. 5 40385 6 7 Комп’ютерна верстка Л.Литвиненко 40385 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
