Дросель регулювальний

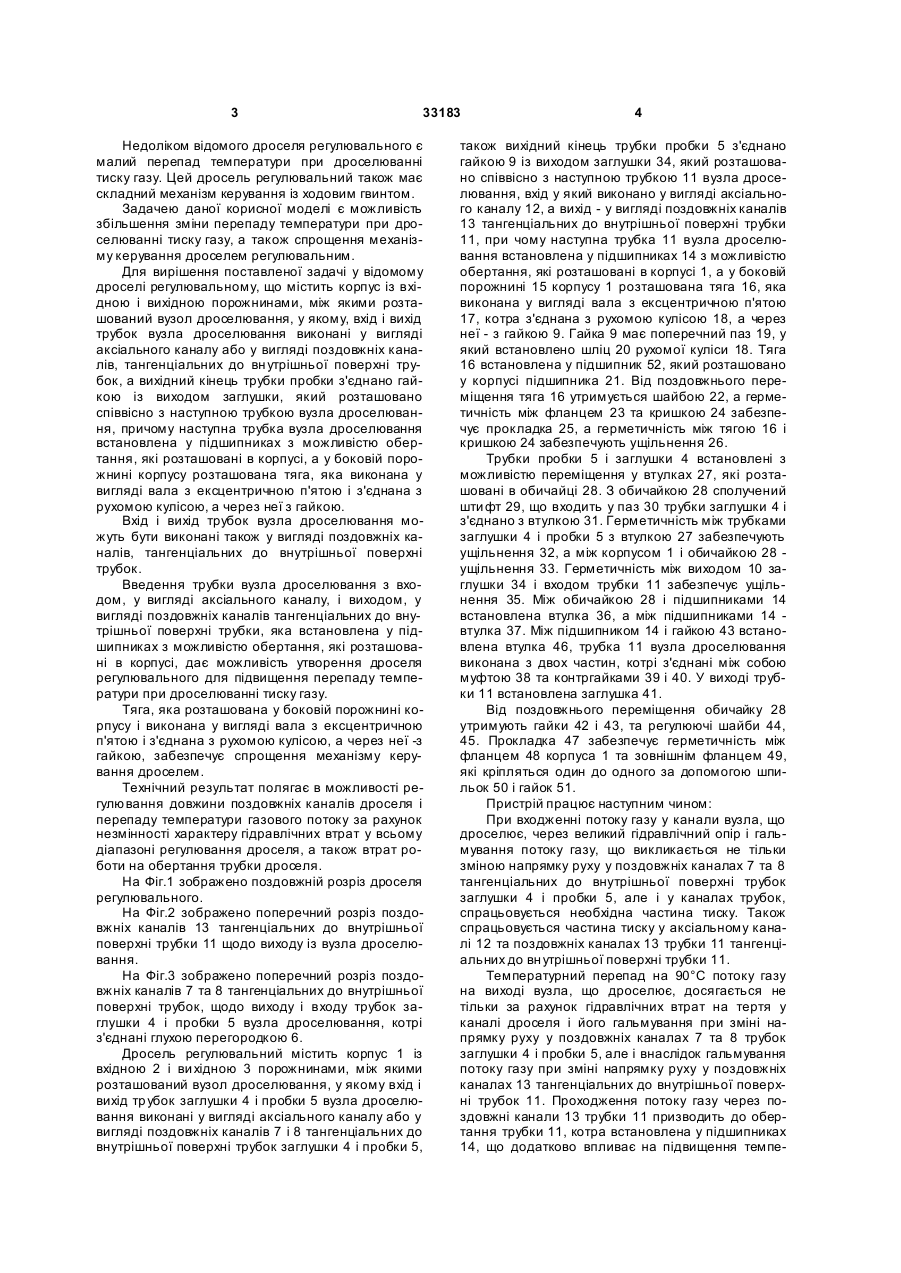

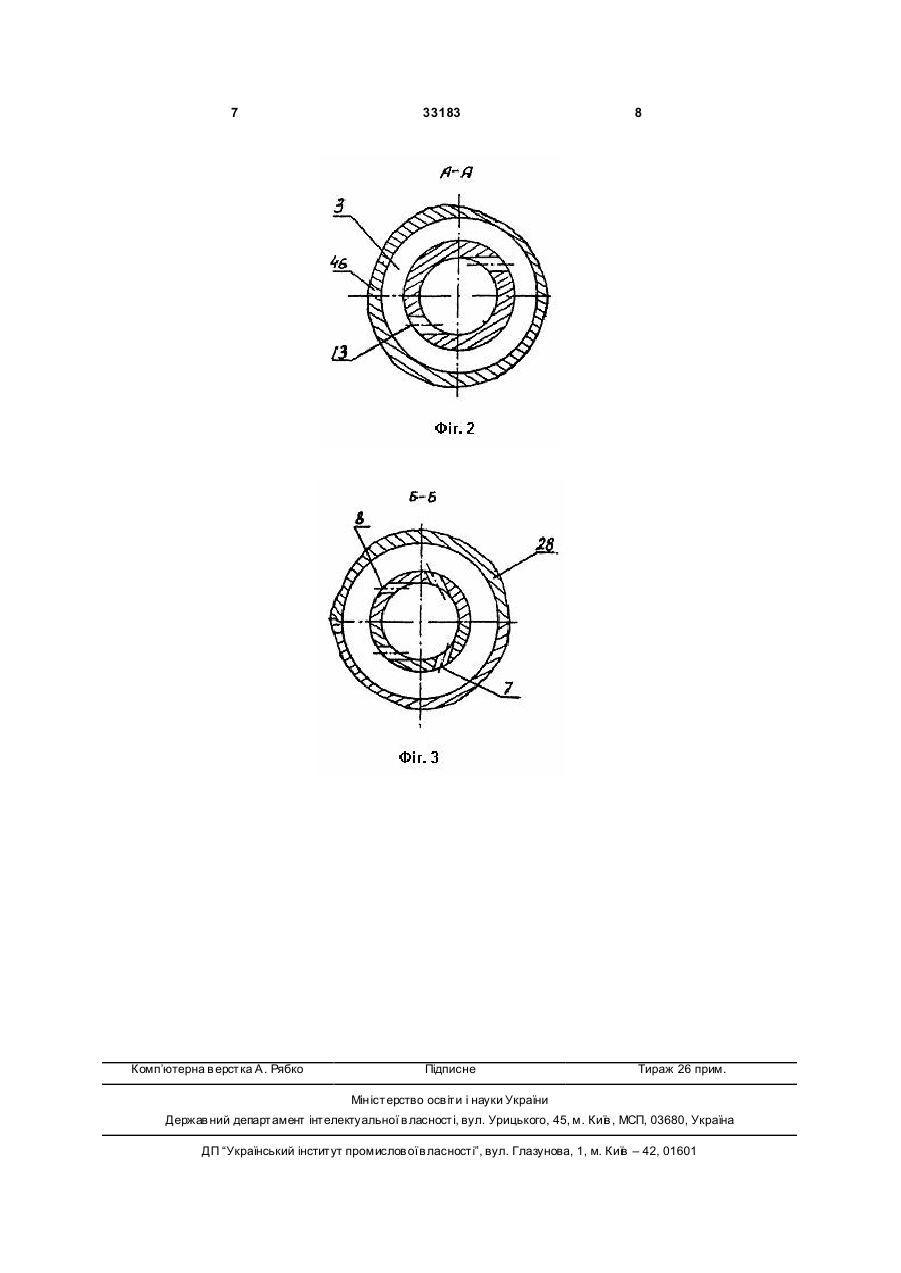

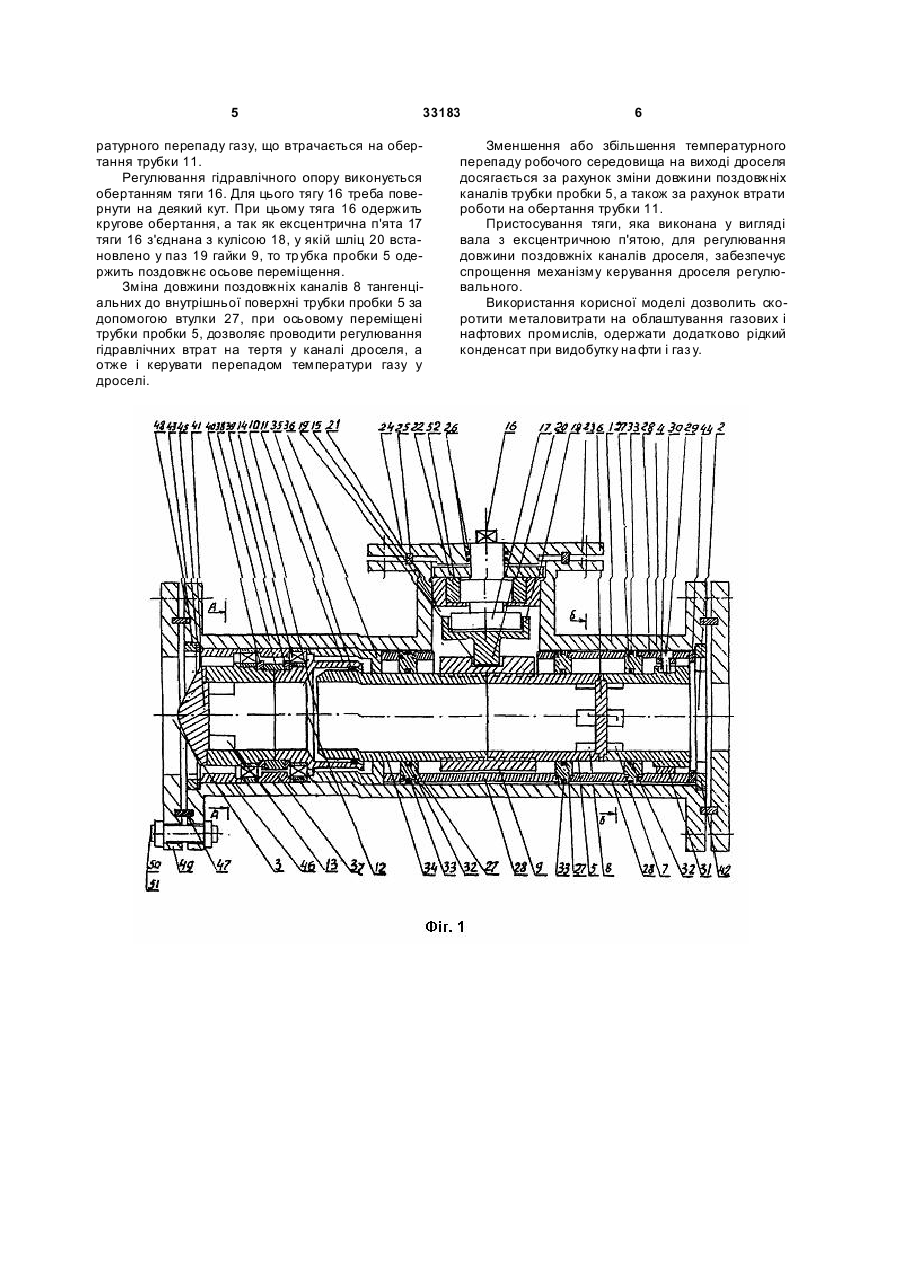

1. Дросель регулювальний, що містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол дроселювання, який відрізняється тим, що вхід і вихід трубок вузла дроселю 3 33183 Недоліком відомого дроселя регулювального є малий перепад температури при дроселюванні тиску газу. Цей дросель регулювальний також має складний механізм керування із ходовим гвинтом. Задачею даної корисної моделі є можливість збільшення зміни перепаду температури при дроселюванні тиску газу, а також спрощення механізму керування дроселем регулювальним. Для вирішення поставленої задачі у відомому дроселі регулювальному, що містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол дроселювання, у якому, вхід і вихід трубок вузла дроселювання виконані у вигляді аксіального каналу або у вигляді поздовжніх каналів, тангенціальних до вн утрішньої поверхні трубок, а вихідний кінець трубки пробки з'єднано гайкою із виходом заглушки, який розташовано співвісно з наступною трубкою вузла дроселювання, причому наступна трубка вузла дроселювання встановлена у підшипниках з можливістю обертання, які розташовані в корпусі, а у боковій порожнині корпусу розташована тяга, яка виконана у вигляді вала з ексцентричною п'ятою і з'єднана з рухомою кулісою, а через неї з гайкою. Вхід і вихід трубок вузла дроселювання можуть бути виконані також у вигляді поздовжніх каналів, тангенціальних до внутрішньої поверхні трубок. Введення трубки вузла дроселювання з входом, у вигляді аксіального каналу, і виходом, у вигляді поздовжніх каналів тангенціальних до внутрішньої поверхні трубки, яка встановлена у підшипниках з можливістю обертання, які розташовані в корпусі, дає можливість утворення дроселя регулювального для підвищення перепаду температури при дроселюванні тиску газу. Тяга, яка розташована у боковій порожнині корпусу і виконана у вигляді вала з ексцентричною п'ятою і з'єднана з рухомою кулісою, а через неї -з гайкою, забезпечує спрощення механізму керування дроселем. Технічний результат полягає в можливості регулювання довжини поздовжніх каналів дроселя і перепаду температури газового потоку за рахунок незмінності характеру гідравлічних втрат у всьому діапазоні регулювання дроселя, а також втрат роботи на обертання трубки дроселя. На Фіг.1 зображено поздовжній розріз дроселя регулювального. На Фіг.2 зображено поперечний розріз поздовжніх каналів 13 тангенціальних до внутрішньої поверхні трубки 11 щодо виходу із вузла дроселювання. На Фіг.3 зображено поперечний розріз поздовжніх каналів 7 та 8 тангенціальних до внутрішньої поверхні трубок, щодо виходу і входу трубок заглушки 4 і пробки 5 вузла дроселювання, котрі з'єднані глухою перегородкою 6. Дросель регулювальний містить корпус 1 із вхідною 2 і ви хідною 3 порожнинами, між якими розташований вузол дроселювання, у якому вхід і вихід тр убок заглушки 4 і пробки 5 вузла дроселювання виконані у вигляді аксіального каналу або у вигляді поздовжніх каналів 7 і 8 тангенціальних до внутрішньої поверхні трубок заглушки 4 і пробки 5, 4 також вихідний кінець трубки пробки 5 з'єднано гайкою 9 із виходом заглушки 34, який розташовано співвісно з наступною трубкою 11 вузла дроселювання, вхід у який виконано у вигляді аксіального каналу 12, а вихід - у вигляді поздовжніх каналів 13 тангенціальних до внутрішньої поверхні трубки 11, при чому наступна трубка 11 вузла дроселювання встановлена у підшипниках 14 з можливістю обертання, які розташовані в корпусі 1, а у боковій порожнині 15 корпусу 1 розташована тяга 16, яка виконана у вигляді вала з ексцентричною п'ятою 17, котра з'єднана з рухомою кулісою 18, а через неї - з гайкою 9. Гайка 9 має поперечний паз 19, у який встановлено шліц 20 рухомої куліси 18. Тяга 16 встановлена у підшипник 52, який розташовано у корпусі підшипника 21. Від поздовжнього переміщення тяга 16 утримується шайбою 22, а герметичність між фланцем 23 та кришкою 24 забезпечує прокладка 25, а герметичність між тягою 16 і кришкою 24 забезпечують ущільнення 26. Трубки пробки 5 і заглушки 4 встановлені з можливістю переміщення у втулках 27, які розташовані в обичайці 28. З обичайкою 28 сполучений шти фт 29, що входить у паз 30 трубки заглушки 4 і з'єднано з втулкою 31. Герметичність між трубками заглушки 4 і пробки 5 з втулкою 27 забезпечують ущільнення 32, а між корпусом 1 і обичайкою 28 ущільнення 33. Герметичність між виходом 10 заглушки 34 і входом трубки 11 забезпечує ущільнення 35. Між обичайкою 28 і підшипниками 14 встановлена втулка 36, а між підшипниками 14 втулка 37. Між підшипником 14 і гайкою 43 встановлена втулка 46, трубка 11 вузла дроселювання виконана з двох частин, котрі з'єднані між собою муфтою 38 та контргайками 39 і 40. У виході трубки 11 встановлена заглушка 41. Від поздовжнього переміщення обичайку 28 утримують гайки 42 і 43, та регулюючі шайби 44, 45. Прокладка 47 забезпечує герметичність між фланцем 48 корпуса 1 та зовнішнім фланцем 49, які кріпляться один до одного за допомогою шпильок 50 і гайок 51. Пристрій працює наступним чином: При входженні потоку газу у канали вузла, що дроселює, через великий гідравлічний опір і гальмування потоку газу, що викликається не тільки зміною напрямку руху у поздовжніх каналах 7 та 8 тангенціальних до внутрішньої поверхні трубок заглушки 4 і пробки 5, але і у каналах трубок, спрацьовується необхідна частина тиску. Також спрацьовується частина тиску у аксіальному каналі 12 та поздовжніх каналах 13 трубки 11 тангенціальних до вн утрішньої поверхні трубки 11. Температурний перепад на 90°С потоку газу на виході вузла, що дроселює, досягається не тільки за рахунок гідравлічних втрат на тертя у каналі дроселя і його гальмування при зміні напрямку руху у поздовжніх каналах 7 та 8 трубок заглушки 4 і пробки 5, але і внаслідок гальмування потоку газу при зміні напрямку руху у поздовжніх каналах 13 тангенціальних до внутрішньої поверхні трубок 11. Проходження потоку газу через поздовжні канали 13 трубки 11 призводить до обертання трубки 11, котра встановлена у підшипниках 14, що додатково впливає на підвищення темпе 5 33183 ратурного перепаду газу, що втрачається на обертання трубки 11. Регулювання гідравлічного опору виконується обертанням тяги 16. Для цього тягу 16 треба повернути на деякий кут. При цьому тяга 16 одержить кругове обертання, а так як ексцентрична п'ята 17 тяги 16 з'єднана з кулісою 18, у якій шліц 20 встановлено у паз 19 гайки 9, то тр убка пробки 5 одержить поздовжнє осьове переміщення. Зміна довжини поздовжніх каналів 8 тангенціальних до внутрішньої поверхні трубки пробки 5 за допомогою втулки 27, при осьовому переміщені трубки пробки 5, дозволяє проводити регулювання гідравлічних втрат на тертя у каналі дроселя, а отже і керувати перепадом температури газу у дроселі. 6 Зменшення або збільшення температурного перепаду робочого середовища на виході дроселя досягається за рахунок зміни довжини поздовжніх каналів трубки пробки 5, а також за рахунок втрати роботи на обертання трубки 11. Пристосування тяги, яка виконана у вигляді вала з ексцентричною п'ятою, для регулювання довжини поздовжніх каналів дроселя, забезпечує спрощення механізму керування дроселя регулювального. Використання корисної моделі дозволить скоротити металовитрати на облаштування газових і нафтових промислів, одержати додатково рідкий конденсат при видобутку на фти і газ у. 7 Комп’ютерна в ерстка А. Рябко 33183 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
