Електрофоретична зубна щітка
Номер патенту: 40601
Опубліковано: 27.04.2009
Автори: Андреєв Валерій Федорович, Севастьянов Володимир Валентинович, Домрачев Володимир Юхимович
Формула / Реферат

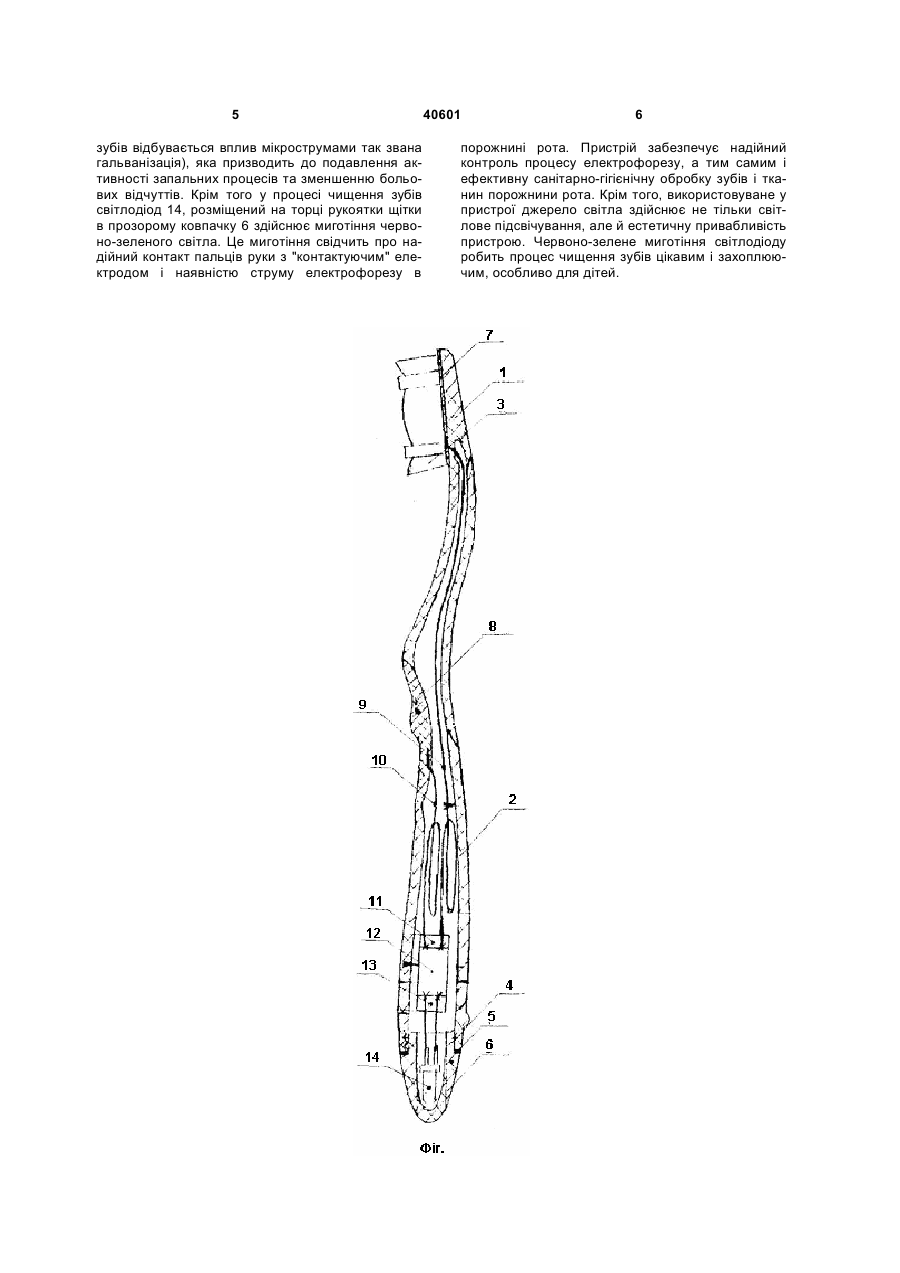

1. Електрофоретична зубна щітка, що являє собою корпус, який складається з головки та ручки, обладнаний елементами очистки зубів, джерелами електричної напруги, приведеними в електричний контакт з двома або більшою кількістю просторово ізольованих один від одного електродами, розташованими принаймні частково в або на корпусі, причому один з електродів розташований на поверхні головки зубної щітки, а другий електрод на поверхні ручки контактує з пальцями руки в процесі чищення зубів, а також індикатором струму, яка відрізняється тим, що ручка щітки з'єднана з ковпачком, виконаним з прозорого водонепроникного матеріалу, та у внутрішній порожнині ручки розміщений електронний блок, який містить у собі джерело живлення, мікросхему і дві контактні пари, одна з яких приведена в електричний контакт із джерелом світла, яке розміщено у внутрішній порожнині.
2. Електрофоретична зубна щітка за п. 1, яка відрізняється тим, що ручка щітки з'єднана з ковпачком шляхом нарізного сполучення, забезпеченим герметичним ущільнювальним кільцем, та електронний блок виконаний по гібридній технології на ситаловій друкованій платі, на якій розміщена електронна мікросхема та підключене до неї джерело живлення, яке виконане у вигляді двох послідовно з'єднаних елементів живлення для наручних годинників, а електроди виконані із струмопровідної гуми у відповідну литформу, зазначені провідники діелектрично ізольовані один від одного і приведені в електричний контакт із першою контактною парою електронного блока шляхом пайки або зварювання, а джерело світла виконане у вигляді світлодіода.
Текст

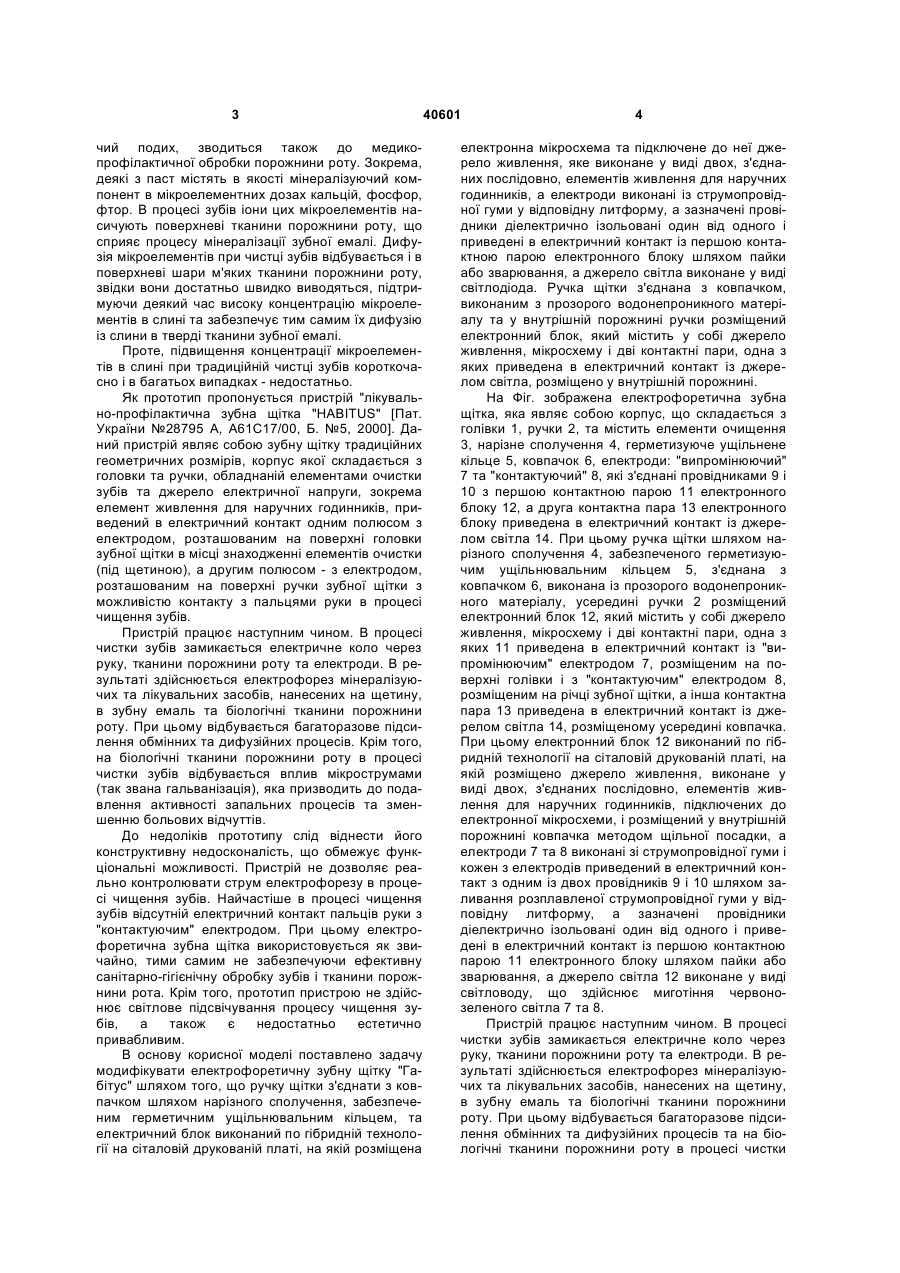

1. Електрофоретична зубна щітка, що являє собою корпус, який складається з головки та ручки, обладнаний елементами очистки зубів, джерелами електричної напруги, приведеними в електричний контакт з двома або більшою кількістю просторово ізольованих один від одного електродами, розташованими принаймні частково в або на корпусі, причому один з електродів розташований на поверхні головки зубної щітки, а другий електрод на поверхні ручки контактує з пальцями руки в процесі чищення зубів, а також індикатором струму, яка відрізняється тим, що ручка щітки з'єднана з ковпачком, виконаним з прозорого во U 1 3 чий подих, зводиться також до медикопрофілактичної обробки порожнини роту. Зокрема, деякі з паст містять в якості мінералізуючий компонент в мікроелементних дозах кальцій, фосфор, фтор. В процесі зубів іони цих мікроелементів насичують поверхневі тканини порожнини роту, що сприяє процесу мінералізації зубної емалі. Дифузія мікроелементів при чистці зубів відбувається і в поверхневі шари м'яких тканини порожнини роту, звідки вони достатньо швидко виводяться, підтримуючи деякий час високу концентрацію мікроелементів в слині та забезпечує тим самим їх дифузію із слини в тверді тканини зубної емалі. Проте, підвищення концентрації мікроелементів в слині при традиційній чистці зубів короткочасно і в багатьох випадках - недостатньо. Як прототип пропонується пристрій "лікувально-профілактична зубна щітка "HABITUS" [Пат. України №28795 А, А61С17/00, Б. №5, 2000]. Даний пристрій являє собою зубну щітку традиційних геометричних розмірів, корпус якої складається з головки та ручки, обладнаній елементами очистки зубів та джерело електричної напруги, зокрема елемент живлення для наручних годинників, приведений в електричний контакт одним полюсом з електродом, розташованим на поверхні головки зубної щітки в місці знаходженні елементів очистки (під щетиною), а другим полюсом - з електродом, розташованим на поверхні ручки зубної щітки з можливістю контакту з пальцями руки в процесі чищення зубів. Пристрій працює наступним чином. В процесі чистки зубів замикається електричне коло через руку, тканини порожнини роту та електроди. В результаті здійснюється електрофорез мінералізуючих та лікувальних засобів, нанесених на щетину, в зубну емаль та біологічні тканини порожнини роту. При цьому відбувається багаторазове підсилення обмінних та дифузійних процесів. Крім того, на біологічні тканини порожнини роту в процесі чистки зубів відбувається вплив мікрострумами (так звана гальванізація), яка призводить до подавлення активності запальних процесів та зменшенню больових відчуттів. До недоліків прототипу слід віднести його конструктивну недосконалість, що обмежує функціональні можливості. Пристрій не дозволяє реально контролювати струм електрофорезу в процесі чищення зубів. Найчастіше в процесі чищення зубів відсутній електричний контакт пальців руки з "контактуючим" електродом. При цьому електрофоретична зубна щітка використовується як звичайно, тими самим не забезпечуючи ефективну санітарно-гігієнічну обробку зубів і тканини порожнини рота. Крім того, прототип пристрою не здійснює світлове підсвічування процесу чищення зубів, а також є недостатньо естетично привабливим. В основу корисної моделі поставлено задачу модифікувати електрофоретичну зубну щітку "Габітус" шляхом того, що ручку щітки з'єднати з ковпачком шляхом нарізного сполучення, забезпеченим герметичним ущільнювальним кільцем, та електричний блок виконаний по гібридній технології на сіталовій друкованій платі, на якій розміщена 40601 4 електронна мікросхема та підключене до неї джерело живлення, яке виконане у виді двох, з'єднаних послідовно, елементів живлення для наручних годинників, а електроди виконані із струмопровідної гуми у відповідну литформу, а зазначені провідники діелектрично ізольовані один від одного і приведені в електричний контакт із першою контактною парою електронного блоку шляхом пайки або зварювання, а джерело світла виконане у виді світлодіода. Ручка щітки з'єднана з ковпачком, виконаним з прозорого водонепроникного матеріалу та у внутрішній порожнині ручки розміщений електронний блок, який містить у собі джерело живлення, мікросхему і дві контактні пари, одна з яких приведена в електричний контакт із джерелом світла, розміщено у внутрішній порожнині. На Фіг. зображена електрофоретична зубна щітка, яка являє собою корпус, що складається з голівки 1, ручки 2, та містить елементи очищення 3, нарізне сполучення 4, герметизуюче ущільнене кільце 5, ковпачок 6, електроди: "випромінюючий" 7 та "контактуючий" 8, які з'єднані провідниками 9 і 10 з першою контактною парою 11 електронного блоку 12, а друга контактна пара 13 електронного блоку приведена в електричний контакт із джерелом світла 14. При цьому ручка щітки шляхом нарізного сполучення 4, забезпеченого герметизуючим ущільнювальним кільцем 5, з'єднана з ковпачком 6, виконана із прозорого водонепроникного матеріалу, усередині ручки 2 розміщений електронний блок 12, який містить у собі джерело живлення, мікросхему і дві контактні пари, одна з яких 11 приведена в електричний контакт із "випромінюючим" електродом 7, розміщеним на поверхні голівки і з "контактуючим" електродом 8, розміщеним на річці зубної щітки, а інша контактна пара 13 приведена в електричний контакт із джерелом світла 14, розміщеному усередині ковпачка. При цьому електронний блок 12 виконаний по гібридній технології на сіталовій друкованій платі, на якій розміщено джерело живлення, виконане у виді двох, з'єднаних послідовно, елементів живлення для наручних годинників, підключених до електронної мікросхеми, і розміщений у внутрішній порожнині ковпачка методом щільної посадки, а електроди 7 та 8 виконані зі струмопровідної гуми і кожен з електродів приведений в електричний контакт з одним із двох провідників 9 і 10 шляхом заливання розплавленої струмопровідної гуми у відповідну литформу, а зазначені провідники діелектрично ізольовані один від одного і приведені в електричний контакт із першою контактною парою 11 електронного блоку шляхом пайки або зварювання, а джерело світла 12 виконане у виді світловоду, що здійснює миготіння червонозеленого світла 7 та 8. Пристрій працює наступним чином. В процесі чистки зубів замикається електричне коло через руку, тканини порожнини роту та електроди. В результаті здійснюється електрофорез мінералізуючих та лікувальних засобів, нанесених на щетину, в зубну емаль та біологічні тканини порожнини роту. При цьому відбувається багаторазове підсилення обмінних та дифузійних процесів та на біологічні тканини порожнини роту в процесі чистки 5 зубів відбувається вплив мікрострумами так звана гальванізація), яка призводить до подавлення активності запальних процесів та зменшенню больових відчуттів. Крім того у процесі чищення зубів світлодіод 14, розміщений на торці рукоятки щітки в прозорому ковпачку 6 здійснює миготіння червоно-зеленого світла. Це миготіння свідчить про надійний контакт пальців руки з "контактуючим" електродом і наявністю струму електрофорезу в 40601 6 порожнині рота. Пристрій забезпечує надійний контроль процесу електрофорезу, а тим самим і ефективну санітарно-гігієнічну обробку зубів і тканин порожнини рота. Крім того, використовуване у пристрої джерело світла здійснює не тільки світлове підсвічування, але й естетичну привабливість пристрою. Червоно-зелене миготіння світлодіоду робить процес чищення зубів цікавим і захоплюючим, особливо для дітей. 7 Комп’ютерна верстка М. Ломалова 40601 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrophoresis tooth-brush
Автори англійськоюSevastianov Volodymyr Valentynovych, Andreiev Valerii Fedorovych, Domrachev Volodymyr Yuhymovych
Назва патенту російськоюЭлектрофоретическая зубная щетка
Автори російськоюСевастьянов Владимир Валентинович, Андреев Валерий Федорович, Домрачев Владимир Ефимович
МПК / Мітки
МПК: A61C 17/00
Мітки: електрофоретична, щітка, зубна
