Судовий кабель

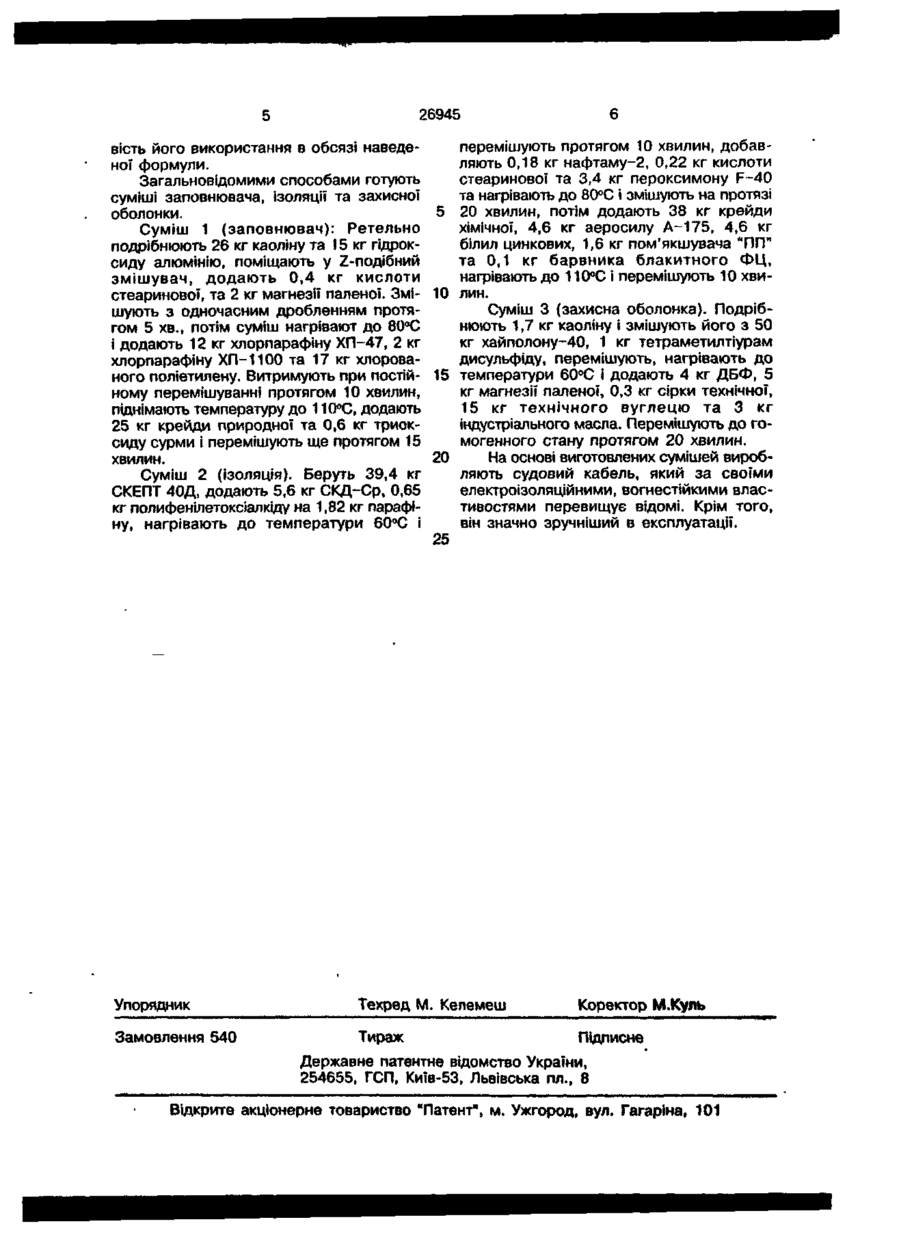

Судовий кабель, виготовлений з принаймні однієї струмопровідної жили, її ізоляції, яка містить білила цинкові, нафтам-2, кислоту стеаринову, пом'якшувач "ПП", барвник блакитний ФЦ або лак бордо СК та захисної оболонки, яка містить магнезію палену і ДБФ, який в і д р і з н я є т ь с я тим, що він додатково має заповнювач, розташований між вказаними ізоляцією та оболонкою та містить такі компоненти, мас.%: Кислота стеаринова 0,3-0,5 Крейда природна 24,0-27,0 Магнезія палена 1,8-2,2 Каолін 24,5-27,5 Гідроксид алюмінію 13,0-15,0 Хлорпарафін ХП-470 11,5-12,5 Хлорпарафін ХП-1100 2,0-3,0 Хлорований поліетилен 17,0-23,0 Триоксид сурми 0,6-1,0, ізоляція додатково містить СКЕПТ 40Д, СКД-Ср, парафін, поліфенілетоксіалкщ, при наступному співвідношенні компонентів, мас. %: Білила цинкові 4,4-4,6 Нафтам-2 0,17-0,19 Кислота стеаринова 0,22-0,24 Пом'якшувач "ПГГ 1,56-1,60 Барвник блакитний ФЦ або лак бордо СК 0,08-0,10 СКЕПТ 40Д 39^0-39,44 СКД-Ср 5,60-5,66 Парафін 1,80-1,82 Поліфенілетоксіалкід 0,65-0,69 Пероксимон F-40 3,34-3,40 Аеросил А-175 4,4-4,6 Крейда хімічна 38,00-38,04 а захисна оболонка додатково містить тетраметилтіурам дисульфід, кислоту стеаринову, сірку технічну, каолін, хайпалон40, індустріальне масло та технічний вуглець П-701, або пероксимон F-40, хлорований поліетилен, гідроксид алюмінію, технічний вуглець П-514, хлорпарафін ХП^470, хлорпапафін ХП-1100, триалілціанурат та триметалопропантриметакрилат при наступному співвідношенні відповідних компонентів, мас. %: Магнезія палена 4,9-5,1 ДБФ 3,9-4,1 Тетраметилтіурам дисульфід 1,0-1,2 Кислота стеаринова 1,6-1,7 Сірка технічна 0,3-0,4 Каолін 16,8-17,0 Хайпалон-40 49,0-52,0 Індустріальне масло 2,9-3,1 Технічний вуглець П-701 15,0-18,0, або Магнезія палена 3,9-4,1 ДБФ 1,9-2,1 Пероксимон F-40 3,1-3,3 Хлорований поліетилен 39,0-41,0 Гідроксид алюмінію 31,0-31,0 Технічний вуглець П-514 8,7-8,9 Хлорпарафін ХП-470 5,9-6,1 Хлорпарафін ХП-1100 3,9-4,1 Триалілціанурат 0,8-1,0 Триметалолпропантриметакрилат 0,8-1,0 с > ON NO О 26945 Винахід відноситься до області силових судових кабелів, а саме до складів ізоляції, захисної оболонки та інших їх частин. Відомий кабель марки КНР (див. "ГОСТ 7866.1-76"), який має принаймні одну струмопровідну жилу, її ізоляцію, та захистну оболонку. Причому вказана ізоляція містить білила цинкові, нафтам-2, кислоту стеаринову, пом'якшувач "ПГГ, барвник блакитний ФЦ або лак бордо СК, натуральний каучук, синтетичний каучук ізопреновий, синтетичний каучук бутадієнстирольний, тетраметилтіурам дисульфід, цимат, 2-меркаптобензтіазол, смолу С Ф 01ОА, крейду природну та мастило трансформаторне. В свою ^ергу захисна оболонка містить магнезію палену, ДБФ, 2-меркаптобензтіазол, білила цинкові, нафтам-2, крейду природну, парафін, наірит, неопрен, гуанідин Ф, технічний вуглець П-803, мило господарське тверде і 2-меркаптобензтіазол. Але кабелю із вказаним складом своїх частин не притаманні достатньо високі ізоляційні властивості, що веде до необхідності збільшувати його діаметр (а відповідно і масу) для їх досягнення. Крім того, він не є в достатній мірі пожежобезпечним, а також стійким в агресивних середовищах. В основу винаходу поставлено задачу удосконалити судовий кабель шляхом внесення змін в склади ізоляції струмопровідної жили і захисної оболонки, а також шляхом зміни його конструкції, що дозволить уникнути вказаних недоліків. Вказана задача вирішується тим, що судовий кабель, виготовлений з принаймні однієї струмопровідної жили, її ізоляції, яка містить білила цинкові, нафтам-2, кислоту стеаринову, пом'якшувач "ПП", барвник блакитний ФЦ або лак бордо СК, та захисної оболонки, яка містить магнезію палену і ДБФ, згідно з винаходом, додатково має заповнювач, розташований між вказаними ізоляцією та оболонкою, який містить такі компоненти, мас. %: Кислота стеаринова 0,3-0,5 Крейда природна 24,0-27,0 Магнезія палена 1,8-2,2 Каолін 24,5-27,5 Гідроксид алюмінію 13,0-15,0 Хлорпарафін ХП-470 11,5-12,5 Хлорпарафін ХП-1100 2,0-3,0 Хлорований поліегілен 17,0-23,0 Триоксид сурми 0,6-1,0 Крім того, ізоляція додатково містить СКЕПТ 40Д. СКД-Ср, парафін, поліфені 5 10 15 20 25 ЗО 35 40 45 50 55 летоксіалкід, при наступному співвідношенні компонентів, мас. %: Білила цинкові 4,4 -4,6 Нафтам-2 0,17-0,19 Кислота стеаринова 0,22-0,24 Пом'якшувач "ПП" 1,56-1,60 Барвник блакитний ФЦ або лак бордо СК 0,08-0,10 СКЕПТ 40Д 39,40-39,44 СКД-Ср 5,60-5,66 Парафін 1,80-1,82 Поліфенілетоксіалкід 0,65-0,69 Пероксимон F-40 ' 3,35-3,40 Аеросил А-175 4,4-4,6 Крейда хімічна 38,00-38,04, а захисна оболонка додатково містить тетраметилтіурам дисульфід, кислоту стеаринову, сірку технічну, каолін, хайпалон40, індустріальне масло та технічний вуглець П-701, або перексимон F-40, хлорований поліетилен, гідроксид алюмінію, технічний вуглець П-514, хлорпарафін ХП-470, хлорпарафін ХП-1100, триалілціанурат та триметалолпропантриметакрилат при наступному співвідношенні відповідних компонентів, мас. %: Магнезія палена 4,9-5,1 ДБФ 3,9-4,1 Тетраметилтіурам дисульфід 1,0-1,2 Кислота стеаринова 1,6-1,7 Сірка технічна 0,3-0,4 Каолін 16,8-17,0 Хайпалон-40 49,0-52,0 Індустріальне масло 2,9-3,1 Технічний вуглець П-701 15,0-18,0, або Магнезія палена 3,9-4,1 ДБФ 1,9-2,1 Пероксимон F-40 3,1-3,3 Хлорований поліетилен 39,0-41,0 Гідроксид алюмінію 31,0-31,0 Технічний вуглець П-514 8,7-8,9 Хлорпарафін ХП-470 5,9-6,1 Хлопарафін ХП- 1 100 3,9-4,1 Триалілціанурат 0,8-1,0 Триметалолпропантриметакрилат 0,8-1,0 Вищевказані зміни щодо складу ізоляції та оболонки, сумісно з введенням до конструкції кабелю заповнювача з саме таким змістом інгредієнтів дозволяє одержати судовий кабель з високими ізоляційними властивостями при достатньо невеликому діаметрі та масі. Він також є в достатній мірі пожежобезпечним і стійким в агресивних середовищах. Нижче наведено приклад реалізації винаходу, який однак не обмежує можли 26945 вість його використання в обсязі наведеної формули. Загальновідомими способами готують суміші заповнювача, ізоляції та захисної оболонки. Суміш 1 (заповнювач): Ретельно подрібнюють 26 кг каоліну та 15 кг гідроксиду алюмінію, поміщають у Z-подібний змішувач, додають 0,4 кг кислоти стеаринової, та 2 кг магнезії паленої. Змішують з одночасним дробленням протягом 5 хв., потім суміш нагрівают до 80°С і додають 12 кг хлорпарафіну ХП-47, 2 кг хлорпарафіну ХП-1100 та 17 кг хлорованого поліетилену. Витримують при постійному перемішуванні протягом 10 хвилин, піднімають температуру до 110°С, додають 25 кг крейди природної та 0,6 кг триоксиду сурми і перемішують ще протягом 15 хвилин. Суміш 2 (ізоляція). Беруть 39,4 кг СКЕПТ 40Д, додають 5,6 кг СКД-Ср, 0,65 кг полифенілетоксіалкіду на 1,82 кг парафіну, нагрівають до температури 60°С і 5 10 15 20 25 перемішують протягом 10 хвилин, добавляють 0,18 кг нафтаму-2, 0,22 кг кислоти стеаринової та 3,4 кг пероксимону F-40 та нагрівають до 80°С і змішують на протязі 20 хвилин, потім додають 38 кг крейди хімічної, 4,6 кг аеросилу А-175, 4,6 кг білил цинкових, 1,6 кг пом'якшувача "ПП" та 0,1 кг барвника блакитного Ф Ц , нагрівають до 110°С і перемішують 10 хвилин. Суміш 3 (захисна оболонка). Подрібнюють 1,7 кг каоліну і змішують його з 50 кг хайполону-40, 1 кг тетраметилтіурам дисульфіду, перемішують, нагрівають до температури 60°С і додають 4 кг ДБФ, 5 кг магнезії паленої, 0,3 кг сірки технічної, 15 кг технічного вуглецю та 3 к г індустріального масла. Перемішують до гомогенного стану протягом 20 хвилин. На основі виготовлених сумішей виробляють судовий кабель, який за своїми електроізоляційними, вогнестійкими властивостями перевищує відомі. Крім того, він значно зручніший в експлуатації. Упорядник Техред М. Келемеш Коректор М.Куль Замовлення 540 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 ІІШ
