Токарний різець
Номер патенту: 33872
Опубліковано: 15.02.2001
Автори: Проволоцький Олександр Євдокимович, Оксамитний Микола Семенович, Паршина Олена Анатолійовна, Паршин Юрій Іванович
Формула / Реферат
Токарний різець, маючи корпус, ріжучий блок з пластиною і вузол фіксації ріжучого блока, відрізняється тим, що вузол фіксації виконаний у вигляді сегментного рухомого опорного блока, на якому закріплено ріжучий блок.
Текст

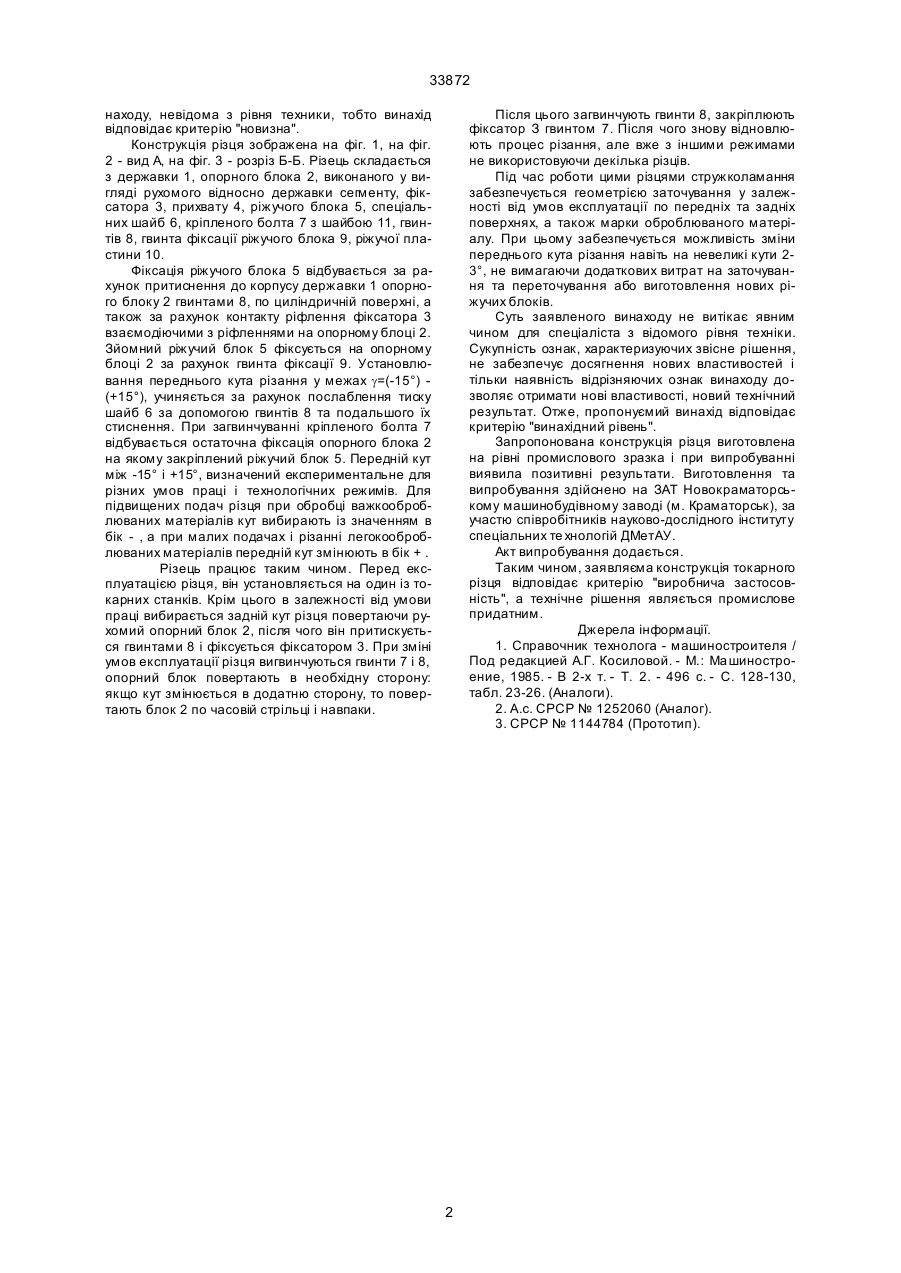

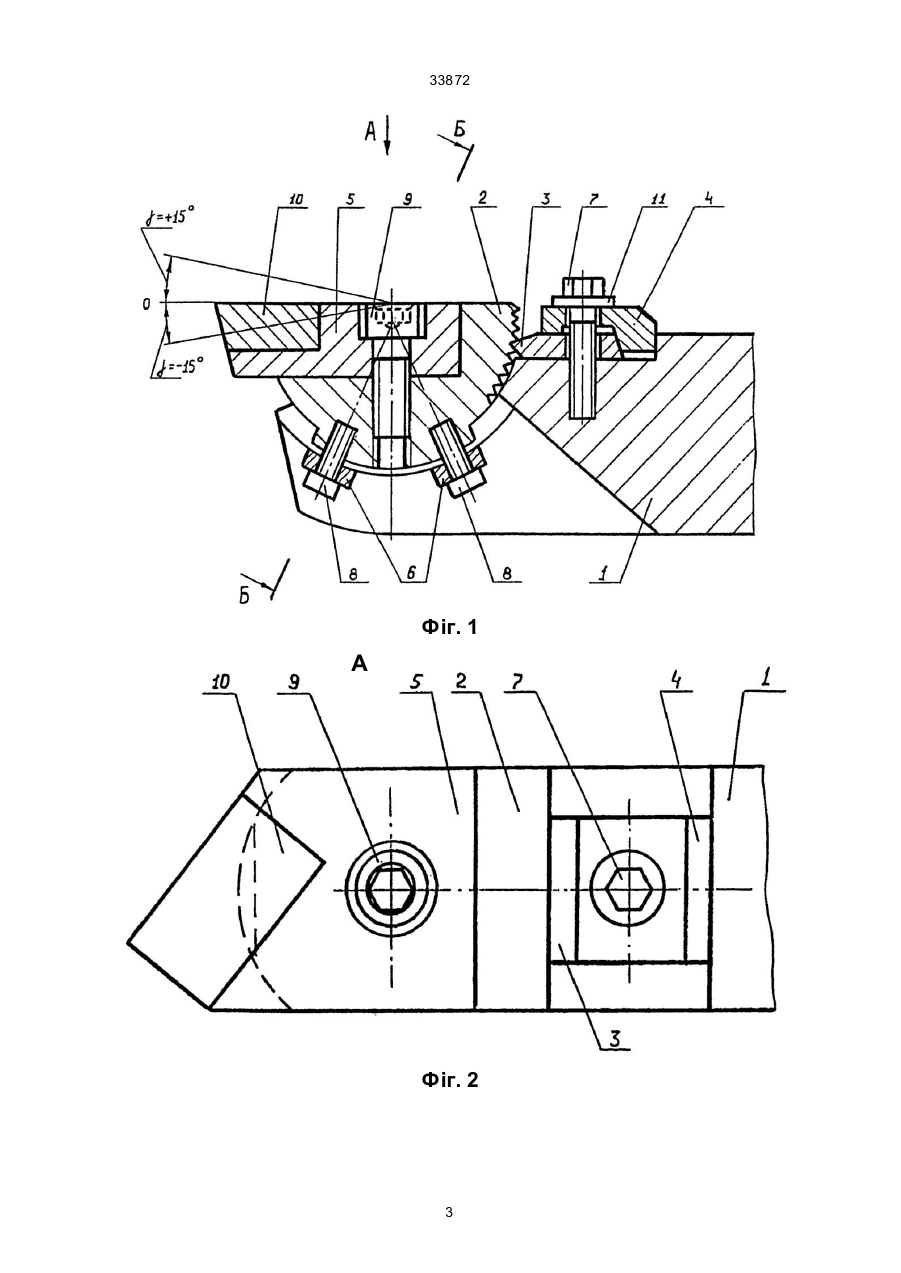

Токарний різець, маючий корпус, ріжучий блок з пластиною і вузол фіксації ріжучого блока, відрізняється тим, що вузол фіксації виконаний у вигляді сегментного рухомого опорного блока, на якому закріплений ріжучий блок. (19) (21) 99042276 (22) 22.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Проволоцький Олександр Євдокимович, Паршин Юрій Іванович, Паршина Олена Анатолійовна, Оксамитний Микола Семенович 33872 находу, невідома з рівня техники, тобто винахід відповідає критерію "новизна". Конструкція різця зображена на фіг. 1, на фіг. 2 - вид А, на фіг. 3 - розріз Б-Б. Різець складається з державки 1, опорного блока 2, виконаного у вигляді рухомого відносно державки сегменту, фіксатора 3, прихвату 4, ріжучого блока 5, спеціальних шайб 6, кріпленого болта 7 з шайбою 11, гвинтів 8, гвинта фіксації ріжучого блока 9, ріжучої пластини 10. Фіксація ріжучого блока 5 відбувається за рахунок притиснення до корпусу державки 1 опорного блоку 2 гвинтами 8, по циліндричній поверхні, а також за рахунок контакту ріфлення фіксатора 3 взаємодіючими з ріфленнями на опорному блоці 2. Зйомний ріжучий блок 5 фіксується на опорному блоці 2 за рахунок гвинта фіксації 9. Установлювання переднього кута різання у межах g=(-15°) (+15°), учиняється за рахунок послаблення тиску шайб 6 за допомогою гвинтів 8 та подальшого їх стиснення. При загвинчуванні кріпленого болта 7 відбувається остаточна фіксація опорного блока 2 на якому закріплений ріжучий блок 5. Передній кут між -15° і +15°, визначений експериментальне для різних умов праці і технологічних режимів. Для підвищених подач різця при обробці важкооброблюваних матеріалів кут вибирають із значенням в бік - , а при малих подачах і різанні легокооброблюваних матеріалів передній кут змінюють в бік + . Різець працює таким чином. Перед експлуатацією різця, він установляється на один із токарних станків. Крім цього в залежності від умови праці вибирається задній кут різця повертаючи рухомий опорний блок 2, після чого він притискується гвинтами 8 і фіксується фіксатором 3. При зміні умов експлуатації різця вигвинчуються гвинти 7 і 8, опорний блок повертають в необхідну сторону: якщо кут змінюється в додатню сторону, то повертають блок 2 по часовій стрільці і навпаки. Після цього загвинчують гвинти 8, закріплюють фіксатор З гвинтом 7. Після чого знову відновлюють процес різання, але вже з іншими режимами не використовуючи декілька різців. Під час роботи цими різцями стружколамання забезпечується геометрією заточування у залежності від умов експлуатації по передніх та задніх поверхнях, а також марки оброблюваного матеріалу. При цьому забезпечується можливість зміни переднього кута різання навіть на невеликі кути 23°, не вимагаючи додаткових витрат на заточування та переточування або виготовлення нових ріжучих блоків. Суть заявленого винаходу не витікає явним чином для спеціаліста з відомого рівня техніки. Сукупність ознак, характеризуючих звісне рішення, не забезпечує досягнення нових властивостей і тільки наявність відрізняючих ознак винаходу дозволяє отримати нові властивості, новий технічний результат. Отже, пропонуємий винахід відповідає критерію "винахідний рівень". Запропонована конструкція різця виготовлена на рівні промислового зразка і при випробуванні виявила позитивні результати. Виготовлення та випробування здійснено на ЗАТ Новокраматорському машинобудівному заводі (м. Краматорськ), за участю співробітників науково-дослідного інституту спеціальних те хнологій ДМетАУ. Акт випробування додається. Таким чином, заявляєма конструкція токарного різця відповідає критерію "виробнича застосовність", а технічне рішення являється промислове придатним. Джерела інформації. 1. Справочник технолога - машиностроителя / Под редакцией А.Г. Косиловой. - М.: Ма шиностроение, 1985. - В 2-х т. - Т. 2. - 496 с. - С. 128-130, табл. 23-26. (Аналоги). 2. А.с. СРСР № 1252060 (Аналог). 3. СРСР № 1144784 (Прототип). 2 33872 Фіг. 1 А Фіг. 2 3 33872 Фіг. 3 _______________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
