Касетна форма для формування виробів з пінобетонних сумішей

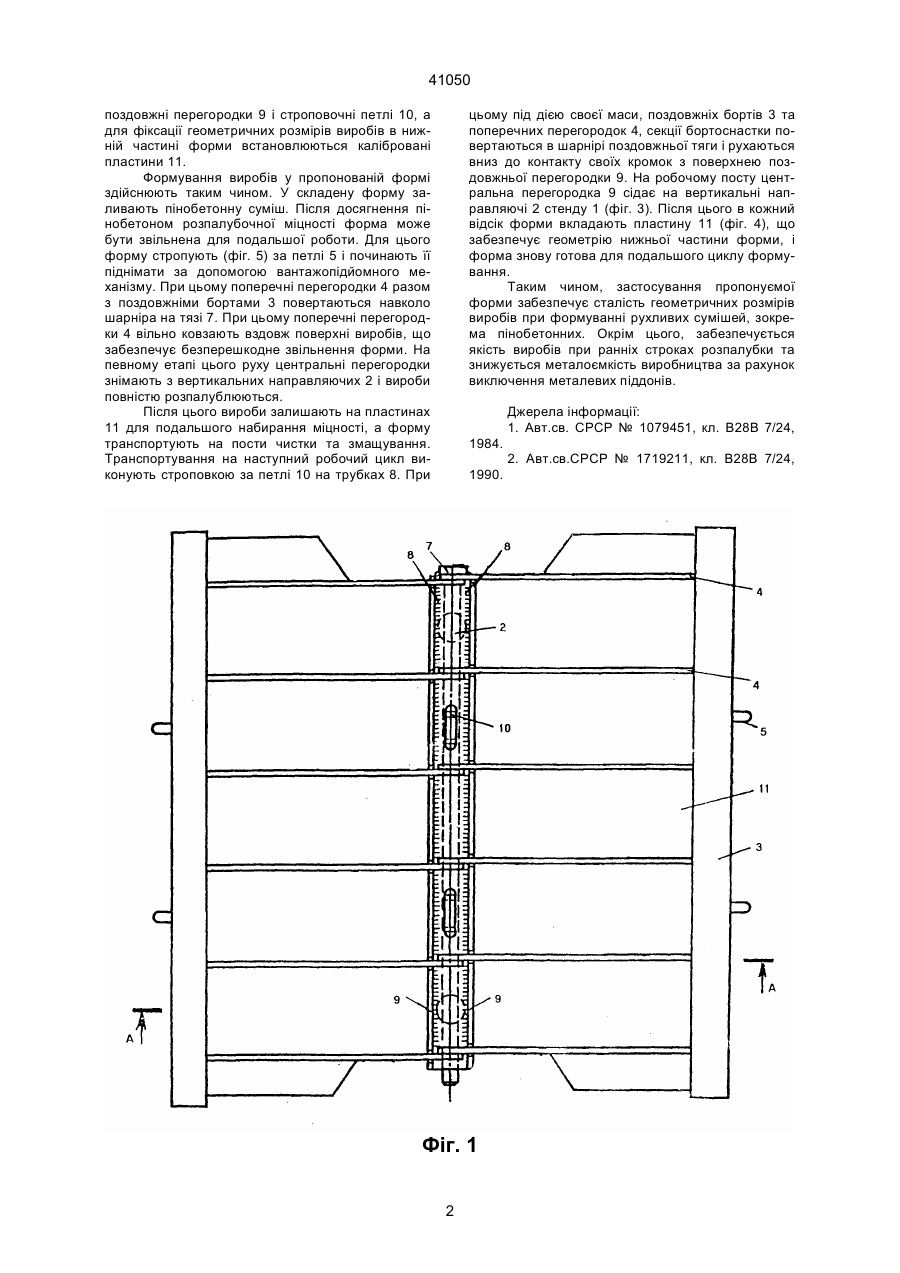

Касетна форма для формування виробів з пінобетонних сумішей, що містить знімну бортоснастку, складену з двох секцій з поперечними перегородками, шарнірно з'єднаних між собою тягою із закріпленими на ній поздовжніми перегородками, яка відрізняється тим, що поперечні перегородки встановлені впритул до поздовжніх і зафіксовані в нижній частині форми за допомогою пластин, каліброваних по розміру виробу. Ю (13) 41050 (11) UA тей їх взаємного розташування забезпечується герметичність форми і сталість геометричних розмірів виготовляємих виробів. При цьому можна обійтись без металомістких піддонів і встановлювати форму на залізобетонний стенд з невибагливою поверхнею. Означена задача вирішується тим, що у касетній формі для формування виробів з пінобетонних сумішей, яка містить знімну бортоснастку, складену з двох секцій з поперечними перегородками, шарнірно з'єднаних між собою тягою із закріпленими на ній поздовжніми перегородками, згідно з винаходом поперечні перегородки встановлені впритул до поздовжніх і зафіксовані в нижній частині форми за допомогою пластин, каліброваних по розміру виробу. Суть винаходу пояснюється графічними матеріалами, де на фіг. 1 показано план по верху форми; на фіг. 2 (сторінка 3) переріз А-А плану по верху форми; на фіг. 3, 4, 5 (сторінка 4) - послідовність встановлення форми на стенд, підготовки форми до формування, розпалубки виробу за допомогою підйомного механізму. Форма має піддон або горизонтальний стенд 1 з встановленими на ньому вертикальними направляючими 2, знімну бортоснастку, складену з поздовжніх бортів 3 із жорстко привареними до них поперечними перегородками 4 і строповочними петлями 5. Поперечні перегородки лівої та правої секції бортоснастки через проушини-кронштейни 6 зв'язані між собою поздовжньою тягою 7. Для фіксації відстані між перегородками, а також геометричних розмірів виробів зверху, між ними на тягу 7 надіті трубки-втулки 8, до яких приварені (19) Винахід стосується виготовлення будівельних виробів, зокрема стінових блоків з пінобетону у багатомісних формах касетного типу. Нам відома форма для виготовлення дрібноштучних бетонних виробів [1], яка містить піддон, знімну бортоснастку, що складається з поздовжніх бортів та поперечних перегородок, зв'язаних між собою шарнірною тягою, замкові пристрої та строповочні петлі для розпалубки та складання. Найбільш близькою до пропонуємої є форма [2], яка складається з двох шарнірно зв'язаних між собою секцій, встановлених на піддоні і зафіксованих за допомогою фіксаторів направляючих. На поздовжній тязі, яка з'єднує ці секції, закріплені поздовжні перегородки з пазами. Поперечні перегородки, жорстко зв'язані із зовнішніми бортами, мають виступи, які, входячи при складанні форм у пази поздовжніх перегородок, забезпечують точність геометричних розмірів бетонних виробів. Недоліками цих форм є неможливість їх застосування для формування рухливих сумішей, зокрема пінобетонних, із-за наявності вирізів (пазів) у поздовжніх перегородках, через які така суміш за рахунок статичного тиску буде витікати, особливо у нижній частині форми. Окрім цього, така конструкція не дає змоги розпалублювати вироби у ранні строки, бо виступи у поперечних перегородках будуть пошкоджувати нижню кромку виробу. В основу винаходу поставлена задача удосконалення конструкції касетної форми для формування виробів з пінобетонних сумішей, в якій за рахунок наявності нових елементів та особливос А ____________________ 41050 поздовжні перегородки 9 і строповочні петлі 10, а для фіксації геометричних розмірів виробів в нижній частині форми встановлюються калібровані пластини 11. Формування виробів у пропонованій формі здійснюють таким чином. У складену форму заливають пінобетонну суміш. Після досягнення пінобетоном розпалубочної міцності форма може бути звільнена для подальшої роботи. Для цього форму стропують (фіг. 5) за петлі 5 і починають її піднімати за допомогою вантажопідйомного механізму. При цьому поперечні перегородки 4 разом з поздовжніми бортами 3 повертаються навколо шарніра на тязі 7. При цьому поперечні перегородки 4 вільно ковзають вздовж поверхні виробів, що забезпечує безперешкодне звільнення форми. На певному етапі цього руху центральні перегородки знімають з вертикальних направляючих 2 і вироби повністю розпалублюються. Після цього вироби залишають на пластинах 11 для подальшого набирання міцності, а форму транспортують на пости чистки та змащування. Транспортування на наступний робочий цикл виконують строповкою за петлі 10 на трубках 8. При цьому під дією своєї маси, поздовжніх бортів 3 та поперечних перегородок 4, секції бортоснастки повертаються в шарнірі поздовжньої тяги і рухаються вниз до контакту своїх кромок з поверхнею поздовжньої перегородки 9. На робочому посту центральна перегородка 9 сідає на вертикальні направляючі 2 стенду 1 (фіг. 3). Після цього в кожний відсік форми вкладають пластину 11 (фіг. 4), що забезпечує геометрію нижньої частини форми, і форма знову готова для подальшого циклу формування. Таким чином, застосування пропонуємої форми забезпечує сталість геометричних розмірів виробів при формуванні рухливих сумішей, зокрема пінобетонних. Окрім цього, забезпечується якість виробів при ранніх строках розпалубки та знижується металоємкість виробництва за рахунок виключення металевих піддонів. Джерела інформації: 1. Авт.св. СРСР № 1079451, кл. В28В 7/24, 1984. 2. Авт.св.СРСР № 1719211, кл. В28В 7/24, 1990. Фіг. 1 2 41050 Фіг. 2 Фіг. 3 Фіг. 4 3 41050 Фіг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
