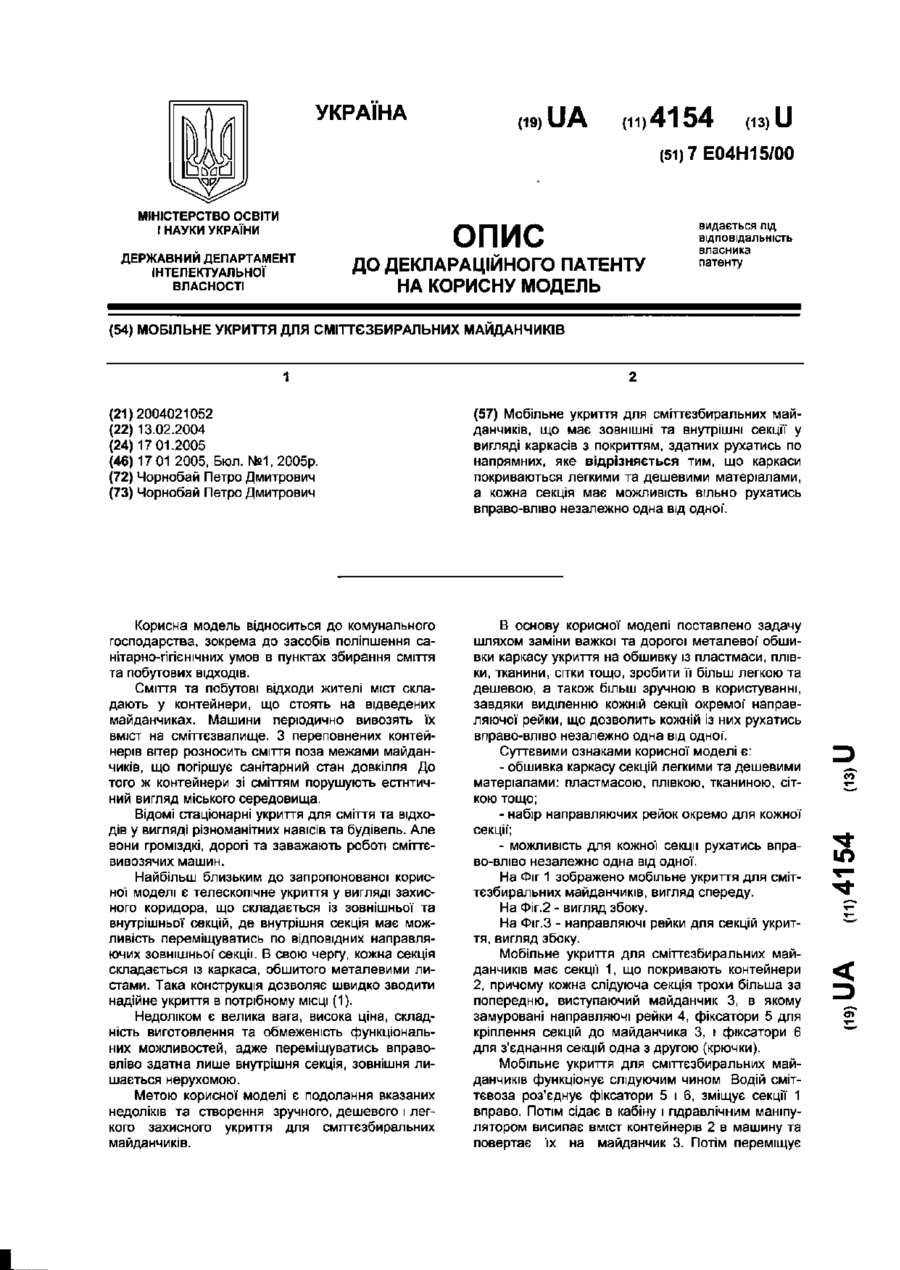

Мобільне укриття для сміттєзбиральних майданчиків

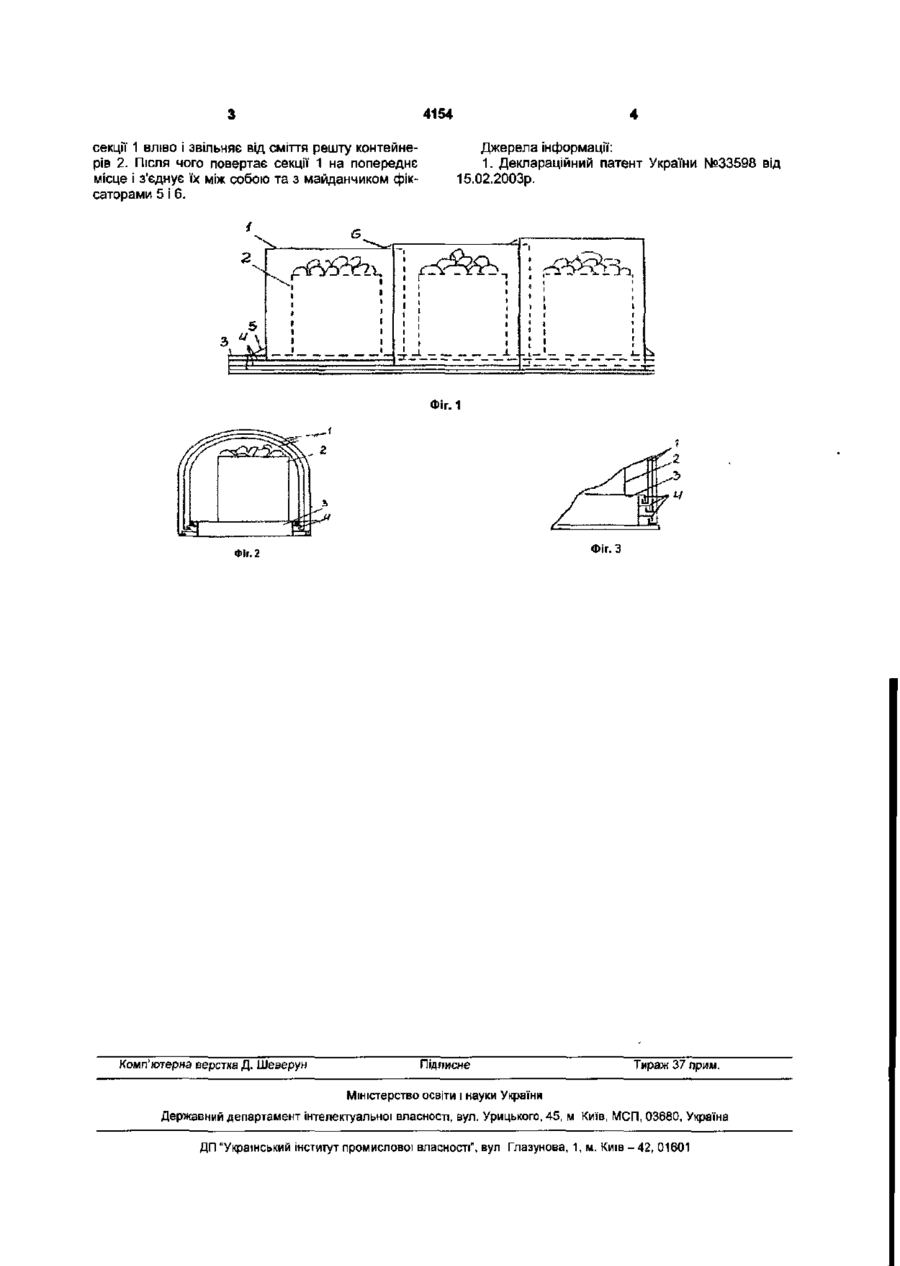

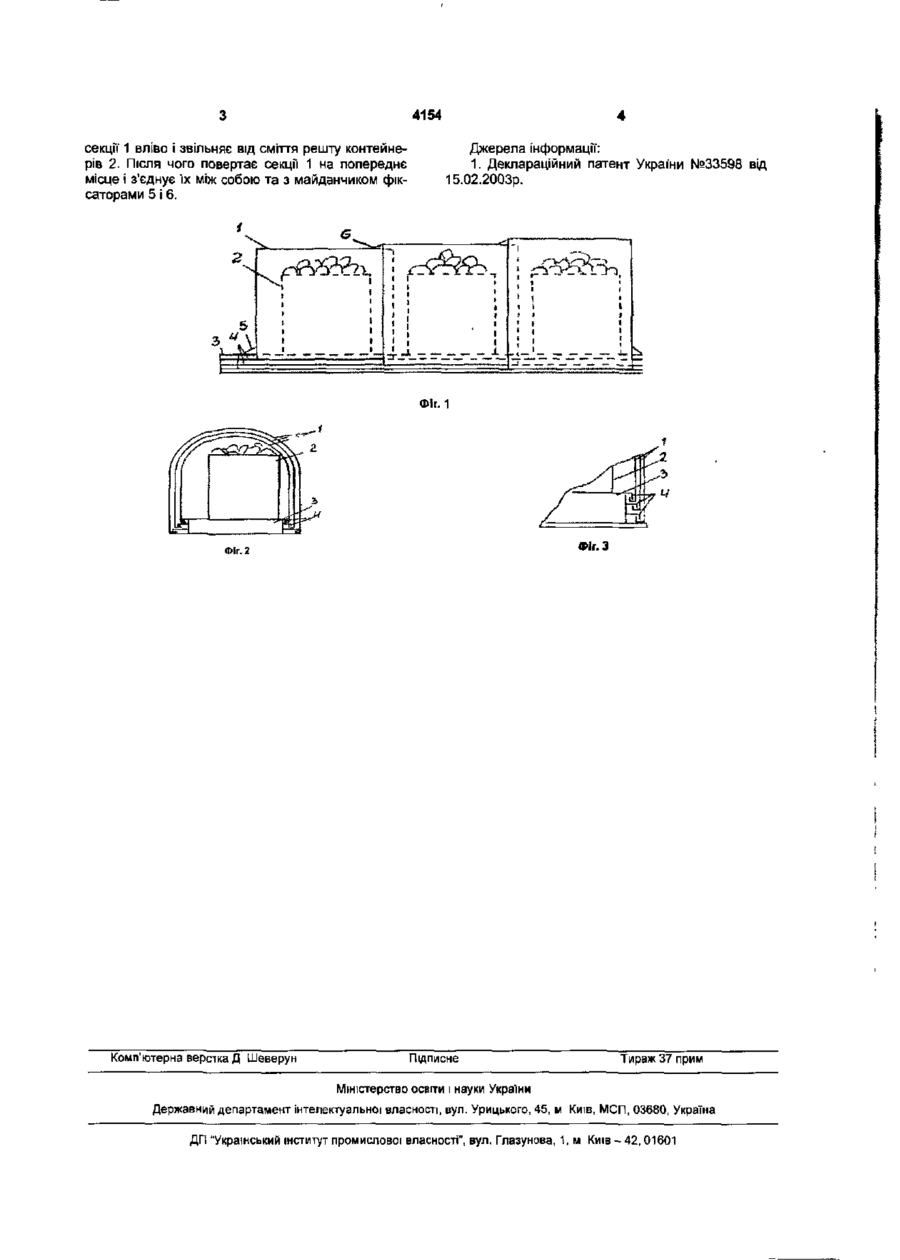

Мобільне укриття для сміттєзбиральних майданчиків, що має зовнішні та внутрішні секції у вигляді каркасів з покриттям, здатних рухатись по напрямних, яке відрізняється тим, що каркаси покриваються легкими та дешевими матеріалами, а кожна секція має можливість вільно рухатись вправо-вліво незалежно одна від одної*. Корисна модель відноситься до комунального господарства, зокрема до засобів поліпшення санітарно-гігієнічних умов в пунктах збирання сміття В основу корисної моделі поставлено задачу шляхом заміни важкої та дорогої металевої' обшивки каркасу укриття на обшивку із пластмаси, плівки, тканини, сітки тощо, зробити її більш легкою та дешевою, а також більш зручною в користуванні, завдяки виділенню кожній секції окремої' направляючої рейки, що дозволить кожній із них рухатись вправо-вліво незалежно одна від одної'. Суттєвими ознаками корисної моделі є: - обшивка каркасу секцій легкими та дешевими матеріалами: пластмасою, плівкою, тканиною, сіткою тощо; - набір направляючих рейок окремо для кожної секції'; - можливість для кожної секції рухатись вправо-вліво незалежно одна від одної. На Фіг 1 зображено мобільне укриття для сміттєзбиральних майданчиків, вигляд спереду. На Фіг.2 - вигляд збоку. На Фіг.З - направляючі рейки для секцій укриття, вигляд збоку. Мобільне укриття для сміттєзбиральних майданчиків має секції 1, що покривають контейнери 2, причому кожна слідуюча секція трохи більша за попередню, виступаючий майданчик 3, в якому замуровані направляючі рейки 4, фіксатори 5 для кріплення секцій до майданчика 3, і фіксатори 6 для з'єднання секцій одна з другою (крючки). Мобільне укриття для сміттєзбиральних майданчиків функціонує слідуючим чином Водій сміттєвоза роз'єднує фіксатори 5 і 6, зміщує секції 1 вправо. Потім сідає в кабіну і гідравлічним маніпулятором висипає вміст контейнерів 2 в машину та повертає їх на майданчик 3. Потім переміщує та побутових ВІДХОДІВ. СМІТТЯ та побутові відходи жителі міст складають у контейнери, що стоять на відведених майданчиках. Машини періодично вивозять їх вміст на сміттєзвалище. З переповнених контейнерів вітер розносить сміття поза межами майданчиків, що погіршує санітарний стан довкілля До того ж контейнери зі сміттям порушують естнтичний вигляд міського середовища. Відомі стаціонарні укриття для сміття та відходів у вигляді різноманітних навісів та будівель. Але вони громіздкі, дорогі та заважають роботі сміттєвивозячих машин. Найбільш близьким до запропонованої корисної моделі є телескопічне укриття у вигляді захисного коридора, що складається із зовнішньої та внутрішньої секцій, де внутрішня секція має можливість переміщуватись по відповідних направляючих зовнішньої секції. В свою чергу, кожна секція складається із каркаса, обшитого металевими листами. Така конструкція дозволяє швидко зводити надійне укриття в потрібному МІСЦІ (1). Недоліком є велика вага, висока ціна, складність виготовлення та обмеженість функціональних можливостей, адже переміщуватись вправовліво здатна лише внутрішня секція, зовнішня лишається нерухомою. Метою корисної моделі є подолання вказаних недоліків та створення зручного, дешевого і легкого захисного укриття для сміттєзбиральних майданчиків. 5 4154 секції 1 вліво і звільняє від сміття решту контейнерів 2. Після ЧОГО повертає секції 1 на попереднє місце і з'єднує їх між собою та з майданчиком фіксаторами 5 і 6. Джерела інформації: 1. Деклараційний патент України №33598 від 15.02.2003р. Фіг. 1 Фіг. З Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
