Укриття вузла зливу продуктів плавки в ківш

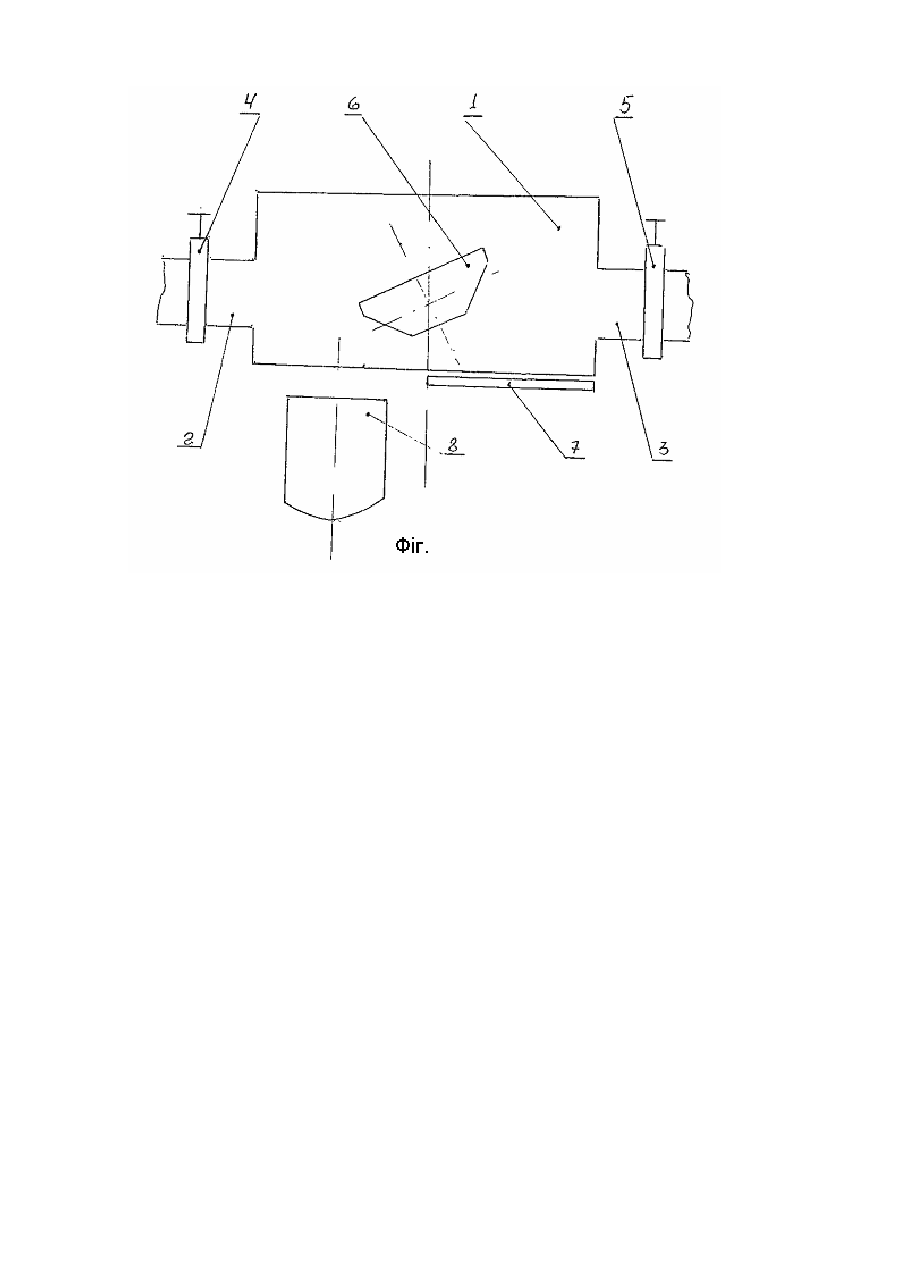

Винахід відноситься до області чорної металургії, а саме, до пристроїв для скорочення технологічних викидів з металургійних агрегатів і може бути застосоване в аспираційних укриттях вузлів зливу продуктів плавки, постачених хитним жолобом. Є відомим пристрій для відводу газів, що містить аспираційне укриття, постачене оглядовими каналами, апарат для вдмухування газу в оглядовий канал. (Див. а.с №834138 М.Кл.3С 21 В 7\22). Найбільш близьким до винаходу по технічній сутності є укриття від місць зливу чавуна і шлаку в ківш, що містить бортові відсоси і хитний жолоб (Звіт \ Гіпромез, т.1, інв. №Г-131762, М, 1983р., стор.71, мал.3 «Основні напрямки по технічному переозброєнню основних фондів доменних цехів при проведенні чергових капітальних ремонтів». При випуску продуктів плавки в ківш обсяг відсмоктуємих газів від бортових відсосів рівномірно розподілений між ними для створення розрядження в укритті, що забезпечує відвід пилегазових виділень. Недоліком відомого укриття є значні витрати газу, обумовлені тим, що випуск продуктів плавки здійснюється на одну зі сторін укриття, а розрядження в укритті забезпечується по всьому периметру підстави укриття. В основу винаходу поставлена задача підвищення економічності пристрою, за рахунок зменшення обсягу газу, що відводиться. Поставлена задача вирішується за рахунок того, що в укритті вузла зливу продуктів плавки в ківш, що включає бортові відсоси і хитний жолоб, бортові відсоси постачені дросельними апаратами, а підстава укриття обладнана пересувною підлогою. Постачання бортових відсосів дросельними апаратами й устаткування підстави укриття пересувною підлогою дозволяє підвищити економічність пристрою, за рахунок одночасного перерозподілу і зниження обсягу газу, що відсмоктується. На кресленні схематично представлений запропонований пристрій укриття вузла зливу продуктів плавки в ківш. Пристрій містить укриття 1 з бортовими відсосами 2, 3 обладнаними дросельними апаратами 4, 5, хитний жолоб 6, пересувн у підлогу 7 у підставі укриття і ківш 8 для прийому продуктів плавки Запропонований пристрій працює таким чином: При зливі продуктів плавки в ківш 8 дросельний апарат 4 відкритий, а дросельний апарат 5 закритий, при цьому пересувна підлога 7 знаходиться в зоні непрацюючого прорізу укриття 1. У випадку зливу продуктів плавки через непрацюючий проріз переключення здійснюється в наступній послідовності: одночасно відкриваються дросельний апарат 5 і відводиться рухлива підлога 7 із зони непрацюючої частини укриття 1, після чого переключається хитної жолоб 6 ,а потім закривається дросельний апарат 4 і одночасно переміщується рухлива підлога 7 у зону де відбувався раніше випуск продуктів плавки. Принципова відмінність запропонованого пристрою від існуючого полягає в тім, що запобігання вибивання з укриття пилегазових виділень здійснюється не за рахунок розрядження по всьому периметру укриття, а за рахунок створення розрядження тільки в робочій частині підстави укриття. Приклад. На лабораторній моделі виконані дослідження роботи укриття вузла зливу продуктів плавки в ківш із хитним жолобом. Досліджено два варіанти роботи укриття . Результати дослідження зведені в таблицю: Таблиця Правий бортовий відсос, тыс.м 3/година Лівий бортовий Відсос тыс.м 3/година Сумарний витрата тыс.м 3/година Робота укриття без рухливої підлоги 210 210 420 Робота укриття з рухливою підлогою 210 20 230 Досліджуваний варіант Таким чином, використання запропонованого винаходу дозволяє знизити сумарний обсяг відсмоктуємих пилегазових виділень від бортових відсосів на 45% у порівнянні з відомим пристроєм.
