Покриття для майданчиків, переважно дитячих або спортивних

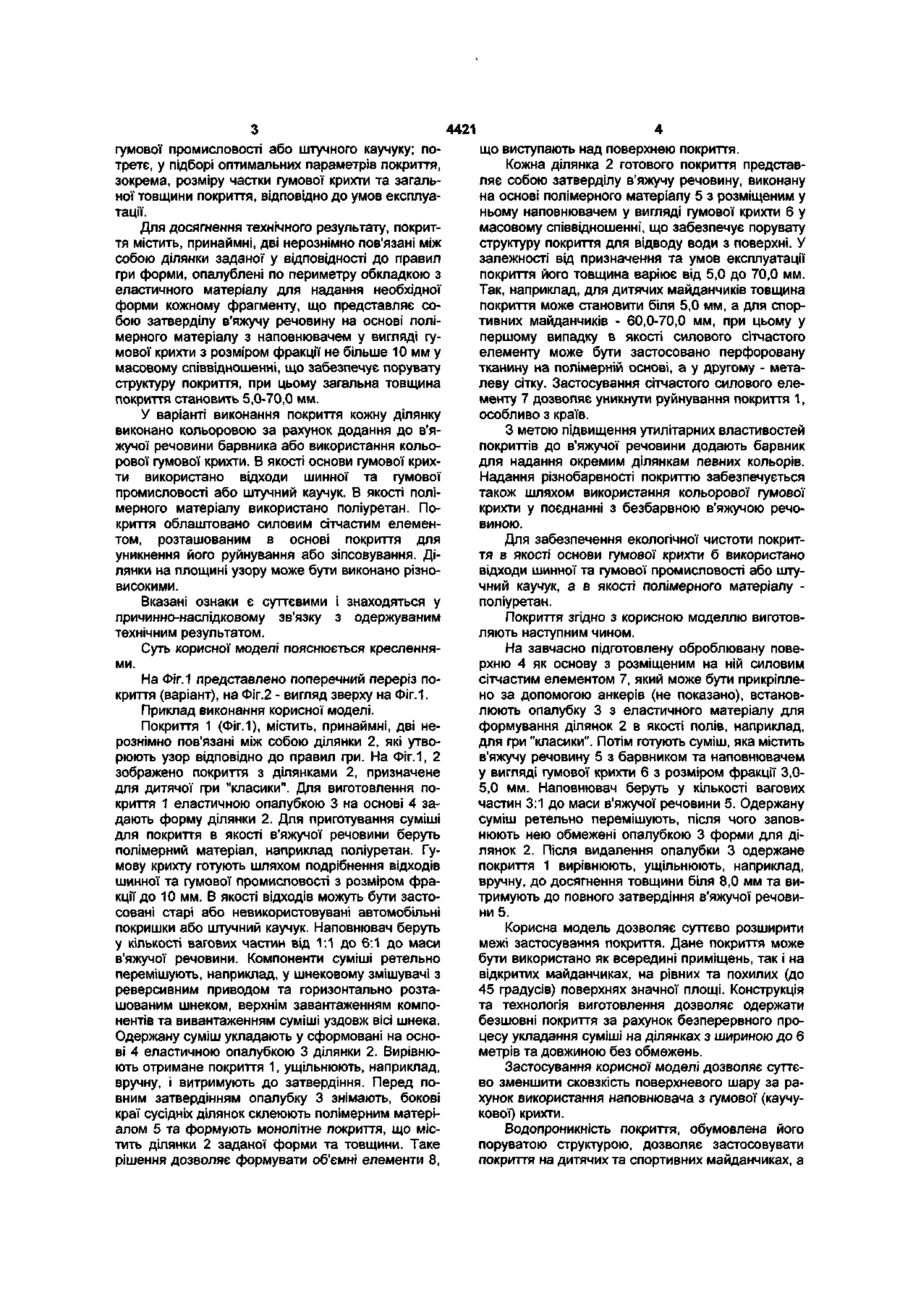

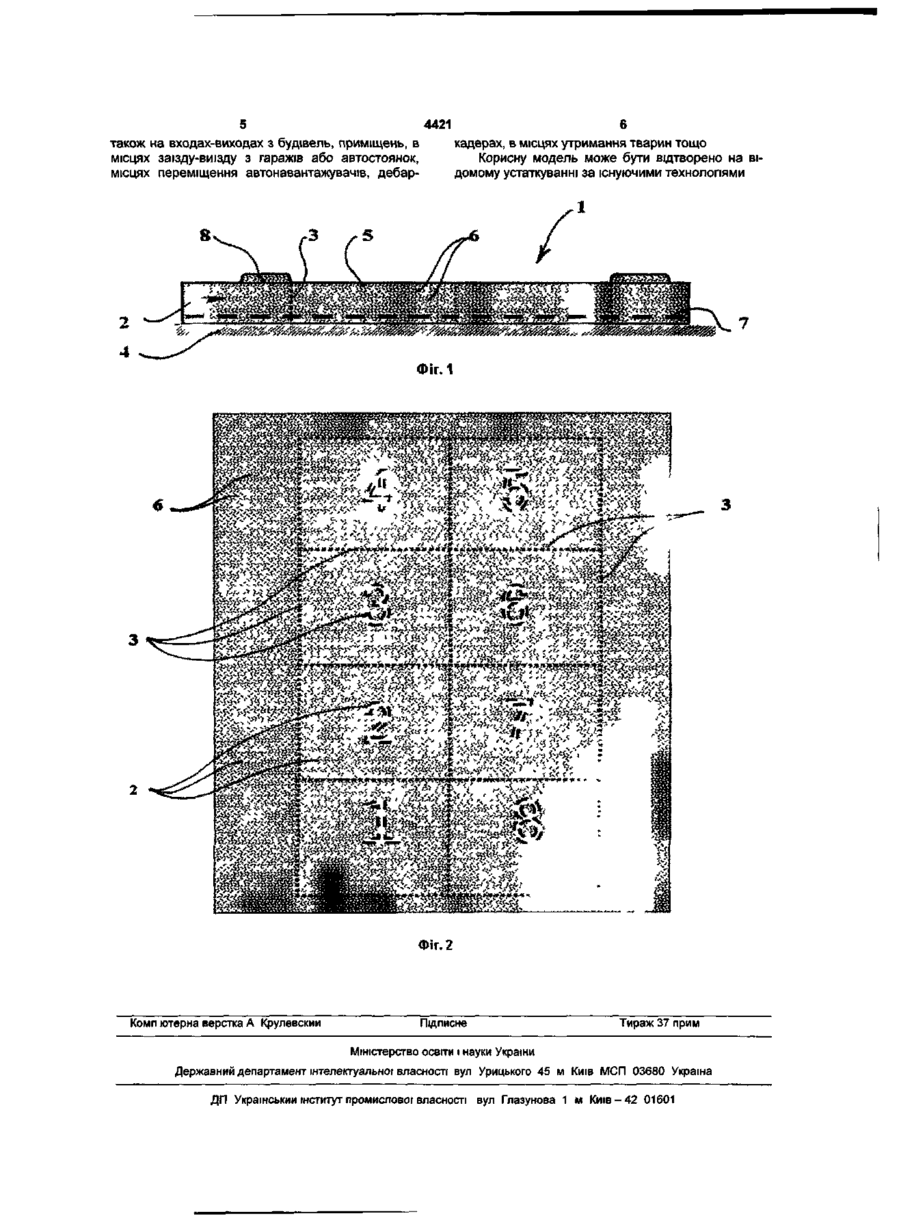

1. Покриття для майданчиків, переважно дитячих або спортивних, що містить в'яжучу речовину на основі полімерного матеріалу та наповнювач у вигляді гумової крихти, яке відрізняється тим, що покриття складається принаймні з двох нерознімно з'єднаних ділянок, сформованих окремо опалубкою з еластичного матеріалу, при цьому розмір фракції гумової крихти наповнювача становить не більше 10 мм, співвідношення маси наповнювача і маси в'яжучого у суміші забезпечує по рувату структуру покриття, при загальній товщині покриття 5,0-70,0 мм. 2. Покриття за п. 1, яке відрізняється тим, що окремі ділянки покриття виконані кольоровими шляхом додання до в'яжучої речовини барвника або шляхом використання кольорової гумової крихти. 3. Покриття за п. 1, яке відрізняється тим, що як основу гумової крихти використовують відходи шинної та гумової промисловості або штучний каучук. 4. Покриття за п. 1, яке відрізняється тим, що як полімерний матеріал використаний поліуретан. 5. Покриття за п. 1, яке відрізняється тим, що воно оснащено силовим сітчастим елементом, розташованим в основі покриття. 6. Покриття за п. 1, яке відрізняється тим, що ділянки покриття по площині узору виконані різновисокими. Корисна модель стосується конструкцій покриттів, виготовлених із застосуванням екологічно чистих матеріалів на основі відходів шинної та гумової промисловості, і призначених переважно для використання на спортивних та дитячих майданчиках. З рівня техніки відомо газонні та дерев'яні покриття для дитячих та спортивних майданчиків з розміткою, що відповідає правилам певної гри. Так, наприклад, для гри у футбол на ігровому полі намічено майданчик воротаря, центральне коло, штрафний майданчик, точка пенальті тощо. Найбільш близьким до заявленого технічним рішенням є конструкція поруватого покриття, виготовленого способом за патентом RU №2034808 С1, Е01С 13/00, опубл. 10.05.1995, згідно з яким готують пластичну масу на основі в'яжучого у вигляді полімерного матеріалу, з наповнювачем у вигляді гумової крихти, додатково вводять до складу суміші бітум, волокнистий наповнювач, антисептик з подальшим перемішуванням компонетів у змішувачі. Одержану суміш укладають рівним шаром на основу. При виготовленні даного покриття застосовується процес нагрівання до 160-180°С. Недоліками відомих рішень є обмежені технічні можливості, зокрема, неможливість формування на поверхні покриття стійкого узору для проведення спортивних та розважальних заходів. При цьому конструкція покриття за прототипом недостатньо задовольняє вимогам щодо гігроскопічності, а також пластичності і пружності при низьких температурах. Завданням корисної моделі є розширення його технічних можливостей шляхом створення мозаїчного покриття з різнобарвних фігурних ділянок заданої форми з утворенням на поверхні покриття узору у вигляді поєднання ліній, фігур, кольорів відповідно до правил певної гри при забезпеченні екологічної чистоти покриття та покращенні властивостей гігроскопічності, антисковзання та міцності поверхневого шару на стирання. Технічний результат полягає, по-перше, у створенні покриття, що складається з окремих ділянок, заповнених сумішшю полімерного матеріалу з наповнювачем і барвником, з утворенням на площині покриття стійкого узору з різноманітних фігур у відповідності до правил гри або розважального заходу; по-друге, у використанні в якості наповнювача гумової крихти з відходів шинної та CM О) 4421 гумової промисловості або штучного каучуку; потретє, у підборі оптимальних параметрів покриття, зокрема, розміру частки гумової крихти та загальної товщини покриття, відповідно до умов експлуатації. Для досягнення технічного результату, покриття містить, принаймні, дві нерознімно пов'язані між собою ділянки заданої у відповідності до правил гри форми, опалублені по периметру обкладкою з еластичного матеріалу для надання необхідної форми кожному фрагменту, що представляє собою затверділу в'яжучу речовину на основі полімерного матеріалу з наповнювачем у вигляді гумової крихти з розміром фракції не більше 10 мм у масовому співвідношенні, що забезпечує порувату структуру покриття, при цьому загальна товщина покриття становить 5,0-70,0 мм. У варіанті виконання покриття кожну ділянку виконано кольоровою за рахунок додання до в'яжучої речовини барвника або використання кольорової гумової крихти. В якості основи гумової крихти використано відходи шинної та гумової промисловості або штучний каучук. В якості полімерного матеріалу використано поліуретан. Покриття облаштовано силовим сітчастим елементом, розташованим в основі покриття для уникнення його руйнування або зіпсовування. Ділянки на площині узору може бути виконано різновисокими. Вказані ознаки є суттєвими і знаходяться у причинно-наслідковому зв'язку з одержуваним технічним результатом. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 представлено поперечний переріз покриття (варіант), на Фіг.2 - вигляд зверху на Фіг.1. Приклад виконання корисної моделі. Покриття 1 (Фіг.1), містить, принаймні, дві нерознімно пов'язані між собою ділянки 2, які утворюють узор відповідно до правил гри. На Фіг.1, 2 зображено покриття з ділянками 2, призначене для дитячої гри "класики". Для виготовлення покриття 1 еластичною опалубкою 3 на основі 4 задають форму ділянки 2. Для приготування суміші для покриття в якості в'яжучої речовини беруть полімерний матеріал, наприклад поліуретан. Гумову крихту готують шляхом подрібнення відходів шинної та гумової промисловості з розміром фракції до 10 мм. В якості відходів можуть бути застосовані старі або невикористовувані автомобільні покришки або штучний каучук. Наповнювач беруть у кількості вагових частин від 1:1 до 6:1 до маси в'яжучої речовини. Компоненти суміші ретельно перемішують, наприклад, у шнековому змішувачі з реверсивним приводом та горизонтально розташованим шнеком, верхнім завантаженням компонентів та вивантаженням суміші уздовж вісі шнека. Одержану суміш укладають у сформовані на основі 4 еластичною опалубкою 3 ділянки 2. Вирівнюють отримане покриття 1, ущільнюють, наприклад, вручну, і витримують до затвердіння. Перед повним затвердінням опалубку 3 знімають, бокові краї сусідніх ділянок склеюють полімерним матеріалом 5 та формують монолітне покриття, що містить ділянки 2 заданої форми та товщини. Таке рішення дозволяє формувати об'ємні елементи 8, що виступають над поверхнею покриття. Кожна ділянка 2 готового покриття представляє собою затверділу в'яжучу речовину, виконану на основі полімерного матеріалу 5 з розміщеним у ньому наповнювачем у вигляді гумової крихти 6 у масовому співвідношенні, що забезпечує порувату структуру покриття для відводу води з поверхні. У залежності від призначення та умов експлуатації покриття його товщина варіює від 5,0 до 70,0 мм. Так, наприклад, для дитячих майданчиків товщина покриття може становити біля 5,0 мм, а для спортивних майданчиків - 60,0-70,0 мм, при цьому у першому випадку в якості силового сітчастого елементу може бути застосовано перфоровану тканину на полімерній основі, а у другому - металеву сітку. Застосування сітчастого силового елементу 7 дозволяє уникнути руйнування покриття 1, особливо з країв. З метою підвищення утилітарних властивостей покриттів до в'яжучої речовини додають барвник для надання окремим ділянкам певних кольорів. Надання різнобарвності покриттю забезпечується також шляхом використання кольорової гумової крихти у поєднанні з безбарвною в'яжучою речовиною. Для забезпечення екологічної чистоти покриття в якості основи гумової крихти б використано відходи шинної та гумової промисловості або штучний каучук, а в якості полімерного матеріалу поліуретан. Покриття згідно з корисною моделлю виготовляють наступним чином. На завчасно підготовлену оброблювану поверхню 4 як основу з розміщеним на ній силовим сітчастим елементом 7, який може бути прикріплено за допомогою анкерів (не показано), встановлюють опалубку 3 з еластичного матеріалу для формування ділянок 2 в якості полів, наприклад, для гри "класики". Потім готують суміш, яка містить в'яжучу речовину 5 з барвником та наповнювачем у вигляді гумової крихти 6 з розміром фракції 3,05,0 мм. Наповнювач беруть у кількості вагових частин 3:1 до маси в'яжучої речовини 5. Одержану суміш ретельно перемішують, після чого заповнюють нею обмежені опалубкою 3 форми для ділянок 2. Після видалення опалубки 3 одержане покриття 1 вирівнюють, ущільнюють, наприклад, вручну, до досягнення товщини біля 8,0 мм та витримують до повного затвердіння в'яжучої речовини 5. Корисна модель дозволяє суттєво розширити межі застосування покриття. Дане покриття може бути використано як всередині приміщень, так і на відкритих майданчиках, на рівних та похилих (до 45 градусів) поверхнях значної площі. Конструкція та технологія виготовлення дозволяє одержати безшовні покриття за рахунок безперервного процесу укладання суміші на ділянках з шириною до 6 метрів та довжиною без обмежень. Застосування корисної моделі дозволяє суттєво зменшити сковзкість поверхневого шару за рахунок використання наповнювача з гумової (каучукової) крихти. Водопроникність покриття, обумовлена його поруватою структурою, дозволяє застосовувати покриття на дитячих та спортивних майданчиках, а 5 4421 6 також на входах-виходах з будівель, приміщень, в кадерах, в місцях утримання тварин тощо місцях заїзду-виїзду з гаражів або автостоянок, Корисну модель може бути відтворено на вімісцях переміщення автонавантажувачів, дебардомому устаткуванні за існуючими технологіями Фіг. 1 ^ii^*^»^4*ff* Фіг. 2 Комп ютерна верстка А Крулевскии Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ МСП 03680 Україна ДП Український інститут промислової власності вул Глазунова 1 м К и ї в - 4 2 01601
