Шафа комплектного розподільного пристрою

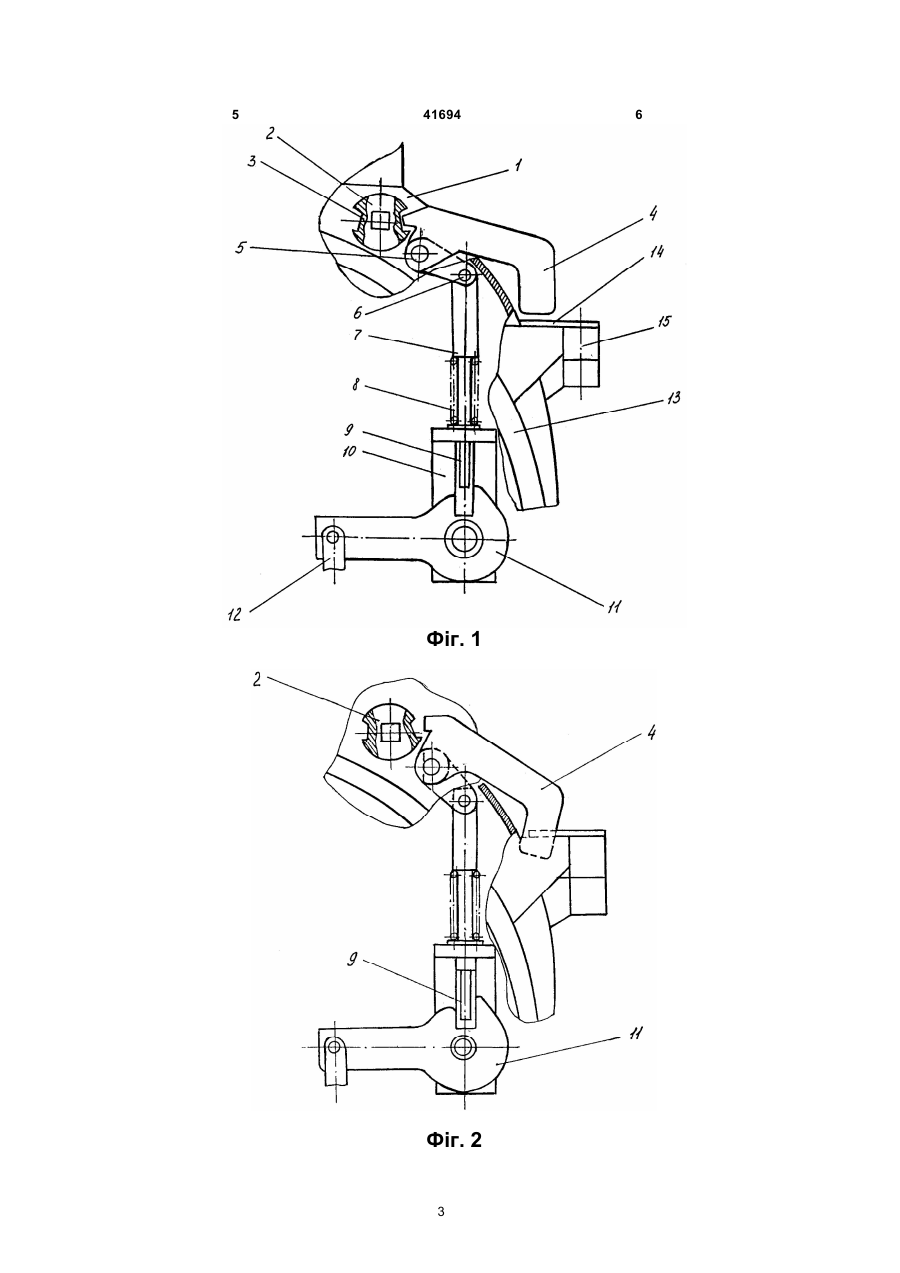

Шафа комплектного розподільного пристрою, що містить корпус із дверима, виконавчий механізм, роз'єднувач і блокувальний пристрій вала виконавчого механізму, вала роз'єднувача і двері 3 41694 4 ції, недостатня жорсткість конструкції, відсутність дку, якщо двері шафи закриті, а виконавчий мехаможливості перевірки працездатності виконавчого нізм відключений. Для того, щоб уключити роз'єдмеханізму при відключеному роз'єднувачі. нувач, необхідно його разфиксувати, для чого наЗадачею винаходу є удосконаленя конструкції тискають на блокувальний важіль 4 і виводять із шафи комплектного розподільного пристрою за зачеплення з пазом вала 2 приводи роз'єднувача. рахунок спрощення конструкції, підвищення надійЦе можливо здійснити тільки при відключенні виконості блокувального пристрою і безпеки експлуанавчого механізму, коли паз диска 11 збігається в тації, що дозволяє розширити функціональні можпазом кронштейна 10. Разфіксований вал рукоятливості шляхом забезпечення перевірки працездакою повертають в напряму руху годинній стрілці. тності, вимикача при відкритих дверях і відключеПри цьому відбувається включення роз'єднувача й ному роз'єднувачі. одночасне блокування двері, що не дозволяють Поставлена задача вирішується за рахунок товідкрити її при включеному роз'єднувачі. го, що шафа комплектного розподільного приПри повороті вала роз'єднувача до упора, що строю, що містить корпус із дверима, виконавчий мається на корпусі шафи, важіль 4 відпускають. механізм, роз'єднувач і блокувальний пристрій ваПід дією пружини 8 пластина 9 штока виходить з ла виконавчого механізму, вала роз'єднувача і паза блокувального диска 11, а важіль 4, повертадвері шафи, їдо включає вал роз'єднувача з паючи у вихідне положення, входить у зачеплення з зом, скобу, жорстко з'єднану з дверима, блокувадругим пазом вала приводу роз'єднувача. Роз'єдльний диск із пазом, з'єднаний з валом приводу нувач виявляється зафіксованим, а виконавчий виконавчого механізму, і блокувальний важіль з механізм разблокованим. При включенні виконавупором. Згідно з винаходом блокувальний причого механізму тяга 12 повертає по годинній стрілстрій забезпечений підпружиненим щодо корпуса ці диск 11. При такім положенні диск перешкоджає шафи штоком, вал приводу роз'єднувача має доруху пластини 9 і не дає вивести важіль 4 з паза датковий паз, причому один кінець підпружиненнЬвала приводу роз'єднувача, тобто роз'єднувач него штока упирається в блокувальний диск із пазом, можливо разфіксовати і, отже, відключити. шарнірно з'єднаний з валом виконавчого механізВідключити роз'єднувач можна тільки після му і з корпусом шафи, а інший кінець шарнірно відключення виконавчого механізму. з'єднаний через тягу з блокувальним важелем, одУ цьому випадку тяга 12 повертає диск 11 у ним кінцем, що упирається у вал роз'єднувача, а положення, коли його паз збігається в пазом кроніншим – у скобу дверей. штейна 10 і диск не перешкоджає руху пластини 9 Як виконавчий механізм використаний вимикач. униз. Натиснувши на блокувальний важіль і вивівНа фіг. 1 зображена шафа комплектного розши його з зачеплення з пазом приводу роз'єднуваподільного пристрою, блокувальний пристрій якого ча, разфіксований вал рукояткою повертають прознаходиться в положенні, коли привід роз'єднувати напряму руху годинній стрілці до упора. При ча зафіксований, виконавчий механізм відключецьому відбувається відключення роз'єднувача й ний; на фіг. 2 – положення, коли привід роз'єднуваодночасне розблокування двері. Блокувальний вача розфіксований, виконавчий механізм відключежіль відпускають і під дією пружини пластина 9 виний і зафіксований; на фіг. З – положення, коли ходить з паза блокувального диска, а важіль 4 попривід роз'єднувача зафіксований, виконавчий мевертається в зачеплення з валом приводу роз'єдханізм включений; на фіг. 4 – положення, коли нувача. Роз'єднувач виявляється зафіксованим у двері шафи відкриті, роз'єднувач відключений, завідключеному положенні, а виконавчий механізм фіксований. можна перевіряти на працездатність при відкритих На передньому фланці шафи 1 виведений вал дверях 13 шафи і відключеному роз'єднувачі. 2 приводи роз'єднувача з двома пазами 3. БлокуПри відкритих дверях 13 шафи неможливо вальний важіль 4 через валик 5 і важіль 6 шарнірвключити роз'єднувач, тому що після відкривання но з'єднаний зі штоком 7, підпружинений пружиблокувальна скоба 14, що повернулася проти осі ною 8. Пластина 9 на кінці штока, що постійно зна15 разом із дверима, виявляється під блокувальходиться в пазу кронштейна 10, нерухомо закріпним важелем 4 і не дозволяє повернути його. Вал леного усередині шафи, взаємодіє в пазом блокуприводу роз'єднувача залишається зафіксованим. вального диска 11, шарнірно закріпленого на кронЗапропонована конструкція шафи комплектноштейні. Паз диска збігається з пазом кронштейна го росподільного пристрою не допускає включення тільки при відключеному виконавчому механізмі. і відключення роз'єднувача при включеному викоБлокувальний диск 11 взаємодіє через тягу 12 із навчому механізмі, не дозволяє включити роз'єдприводом виконавчого механізму. З дверима 13 нувач при відкритих дверях, забезпечує, можлижорстко зв'язана .блокувальна скоба 14, що повевість перевірки працездатності виконавчого, з мертається навколо осі 15 разом із дверима. Рукоятханізму при відкритих дверях і відключеному роз'ка приводу роз'єднувача не показана. єднувачі, дозволяє застосувати його при будь-якім Заявлений пристрій працює таким чином. взаємному розташуванні приводів роз'єднувача і Роз'єднувач, встановлений у шафі розподільвиконавчого механізму, відрізняється простотою і ного пристрою, може бути включений у тому випамінімальною кількістю вхідних елементів. 2 5 41694 Фіг. 1 Фіг. 2 3 6 7 41694 8 Фіг. 3 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 4
