Гідромуфта

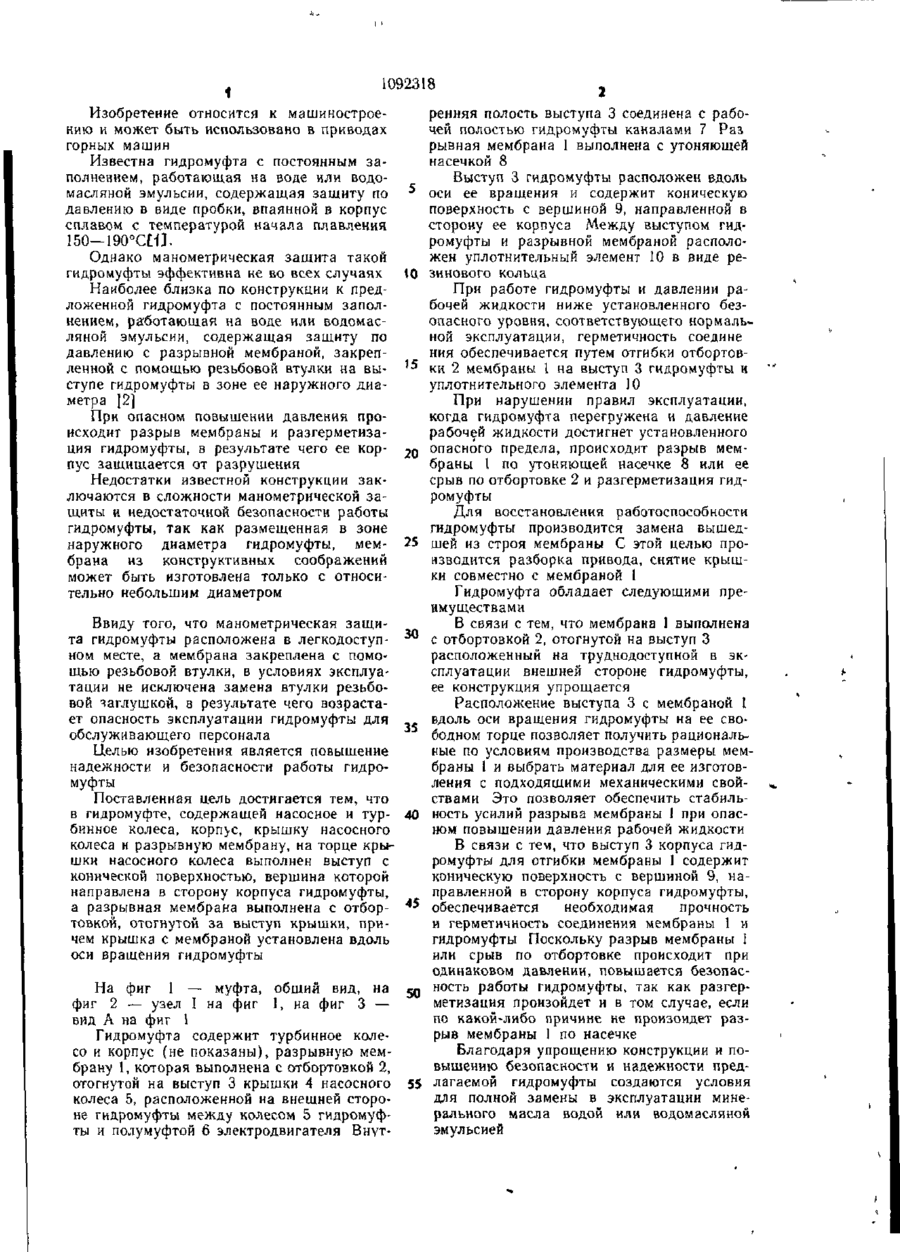

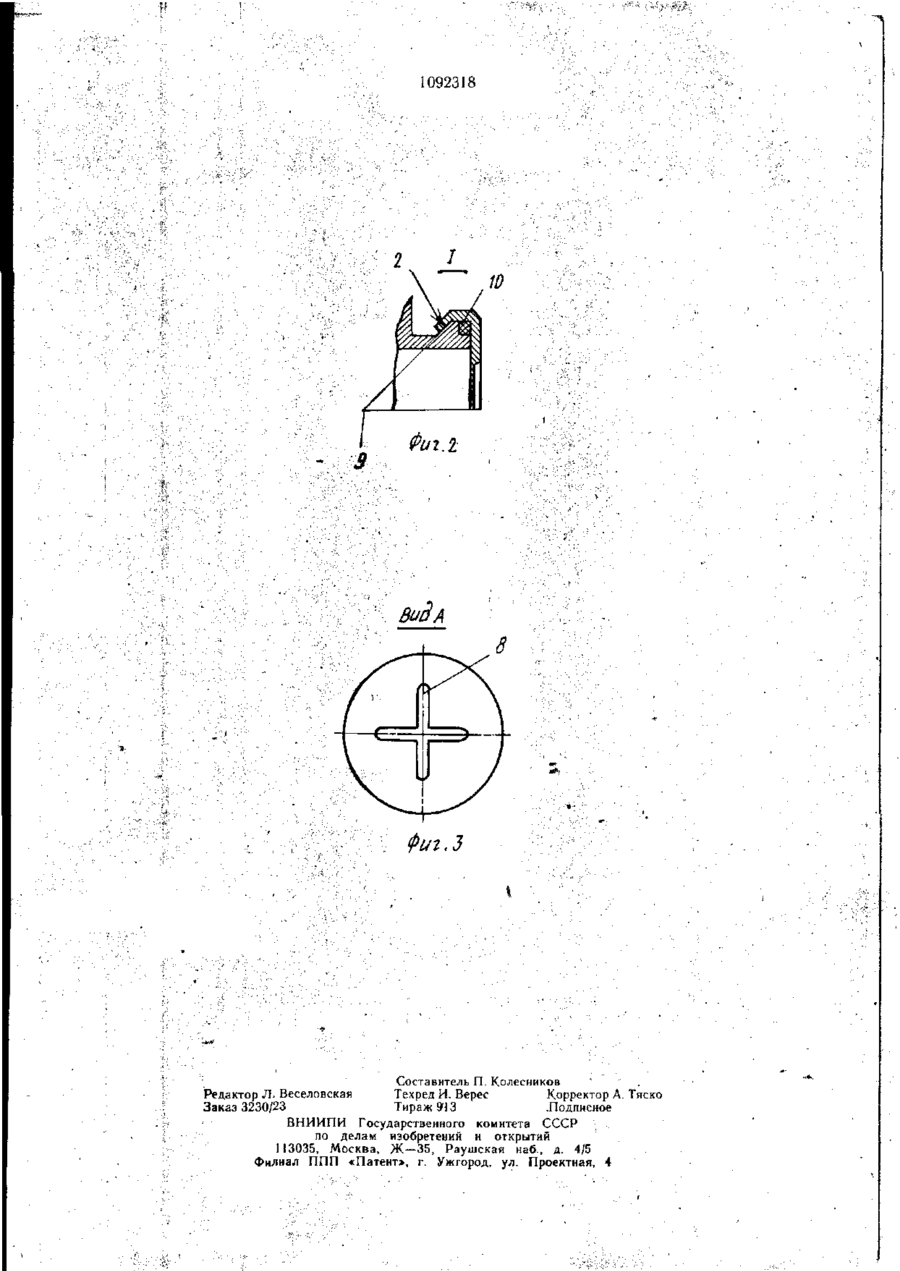

.ГИДРОМУФТА, содержащая насосное и турбинное колеса, корпус, крышку насосного колеса и разрывную мембрану, отличающаяся тем, что, с целью повышения надежности и безопасности работы, на торце крышки насосного колеса выполнен выступ с конической поверхностью, вершина которой направлена в сторону корпуса гид, ромуфты, а разрывная мембрана выполнена с отбортовкой, отогнутой за выступ крышки, причем крышка с мембраной установлена вдоль оси вращения гидромуфты. І (Л о со 00 Чг.1 1092318 Изобретение относится к машиностроению и может быть использовано в приводах горных машин Известна гидромуфта с постоянным заполнением, работающая на воде или водомасляной эмульсии, содержащая защиту по давлению в виде пробки, впаянной в корпус сплавом с температурой начала плавления 150—190°CC-fJ. Однако манометрическая защита такой гидромуфты эффективна не во всех случаях Наиболее близка по конструкции к предложенной гидромуфта с постоянным заполнением, работающая на воде или водомасляной эмульсии, содержащая защиту по давлению с разрывной мембраной, закрепленной с помощью резьбовой втулки на выступе гидромуфты в зоне ее наружного диаметра [2] При опасном повышении давления происходит разрыв мембраны и разгерметизация гидромуфты, в результате чего ее корпус защищается от разрушения Недостатки известной конструкции заключаются в сложности манометрической защиты и недостаточной безопасности работы гидромуфты, так как размещенная в зоне наружного диаметра гидромуфты, мембрана из конструктивных соображений может быть изготовлена только с относительно небольшим диаметром 10 15 20 25 Ввиду того, что манометрическая защита гидромуфты расположена в легкодоступном месте, а мембрана закреплена с помощью резьбовой втулки, в условиях эксплуатации не исключена замена втулки резьбовой заглушкой, в результате чего возрастает опасность эксплуатации гидромуфты для 35 обслуживающего персонала Целью изобретения является повышение надежности и безопасности работы гидромуфты Поставленная цель достигается тем, что в гидромуфте, содержащей насосное и тур- 40 бинное колеса, корпус, крышку насосного колеса и разрывную мембрану, на торце крышки насосного колеса выполнен выступ с конической поверхностью, вершина которой направлена в сторону корпуса гидромуфты, 4 а разрывная мембрана выполнена с отбор- ^ товкои, отогнутой за выступ крышки, причем крышка с мембраной установлена вдоль оси вращения гидромуфты На фиг 1 — муфта, общий вид, на ен фиг 2 — узел I на фиг 1, на фиг 3 — вид А на фиг 1 Гидромуфта содержит турбинное колесо и корпус (не показаны), разрывную мембрану 1, которая выполнена с отбортовкои 2, отогнутой на выступ 3 крышки 4 насосного 55 колеса 5, расположенной на внешней стороне гидромуфты между колесом 5 гидромуфты и полумуфтой 6 электродвигателя Внут ренняя полость выступа 3 соединена с рабочей полостью гидромуфты каналами 7 Раз рывная мембрана 1 выполнена с утоняющей насечкой 8 Выступ 3 гидромуфты расположен вдоль оси ее вращения и содержит коническую поверхность с вершиной 9, направленной в сторону ее корпуса Между выступом гидромуфты и разрывной мембраной расположен уплотнительный элемент 10 в виде резинового кольца При работе гидромуфты и давлении рабочей жидкости ниже установленного безопасного уровня, соответствующего нормальной эксплуатации, герметичность соедине ния обеспечивается путем отгибки отбортовки 2 мембраны 1 на выступ 3 гидромуфты и уплотнительного элемента 10 При нарушении правил эксплуатации, когда гидромуфта перегружена и давление рабочей жидкости достигнет установленного опасного предела, происходит разрыв мембраны 1 по утоняющей насечке 8 или ее срыв по отбортовке 2 и разгерметизация гидромуфты Для восстановления работоспособности гидромуфты производится замена вышедшей из строя мембраны С этой целью производится разборка привода, снятие крышки совместно с мембраной 1 Гидромуфта обладает следующими преимуществами В связи с тем, что мембрана 1 выполнена с отбортовкои 2, отогнутой на выступ 3 расположенный на труднодоступной в эксплуатации внешней стороне гидромуфты, ее конструкция упрощается Расположение выступа 3 с мембраной I вдоль оси вращения гидромуфты на ее свободном торце позволяет получить рациональные по условиям производства размеры мембраны 1 и выбрать материал для ее изготовления с подходящими механическими свойствами Это позволяет обеспечить стабильность усилий разрыва мембраны 1 при опасном повышении давления рабочей жидкости В связи с теч, что выступ 3 корпусагидромуфты для отгибки мембраны 1 содержит коническую поверхность с вершиной 9, направленной в сторону корпуса гидромуфты, обеспечивается необходимая прочность и герметичность соединения мембраны 1 и гидромуфты Поскольку разрыв мембраны і или срыв по отбортовке происходит при одинаковом давлении, повышается безопасность работы гидромуфты, так как разгерметизация произойдет и в том случае, если по какой-либо причине не произойдет разрыв мембраны 1 по насечке Благодаря упрощению конструкции и повышению безопасности и надежности предлагаемой гидромуфты создаются условия для полной замены в эксплуатации минерального масла водой или водомасляной эмульсией 1092318 2 I Видл Фиг, Составитель П. Колесников Редактор Л. Веселовская Техред И. Верес Корректор А. Тяско Заказ 3230/23 Тираж 913 .Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
