Порошковий вогнегасник

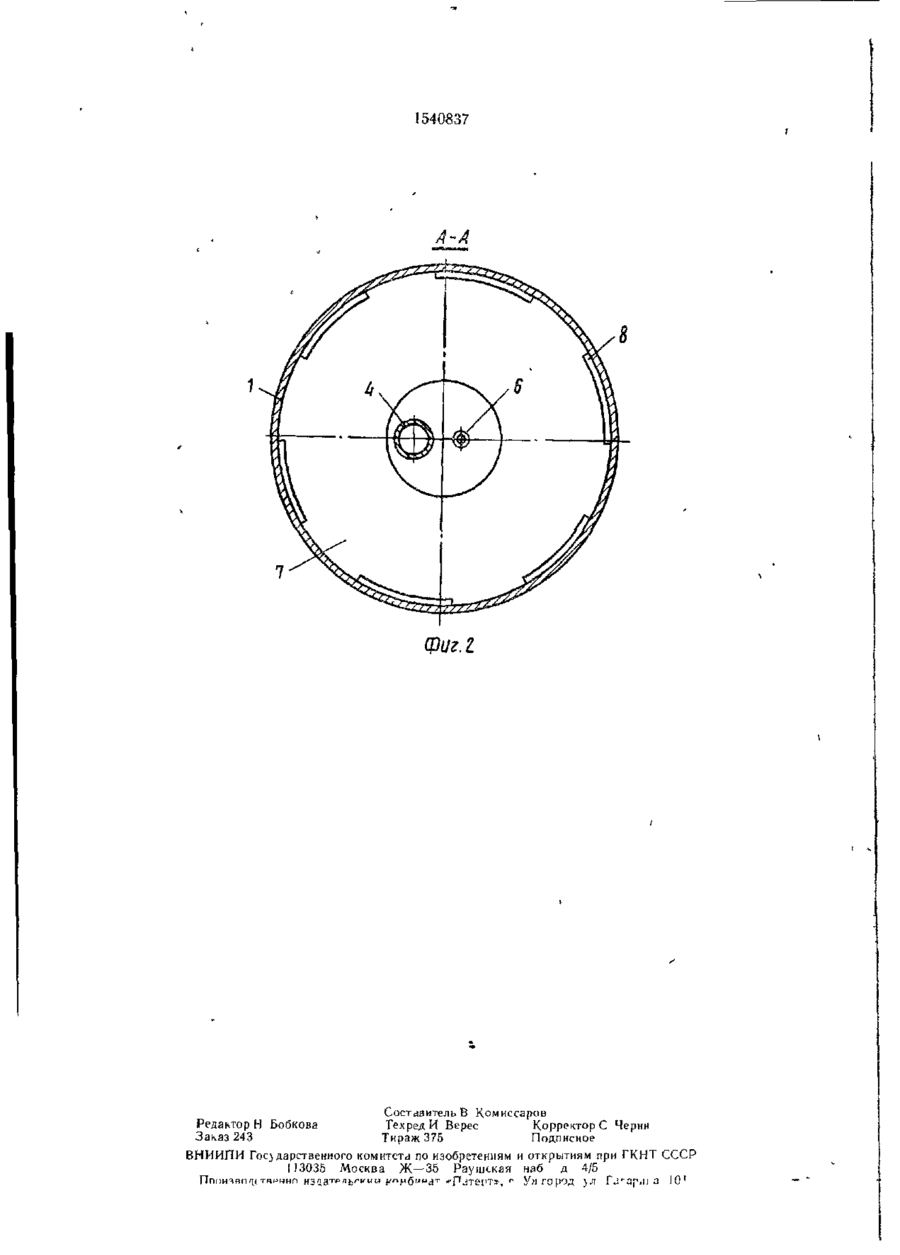

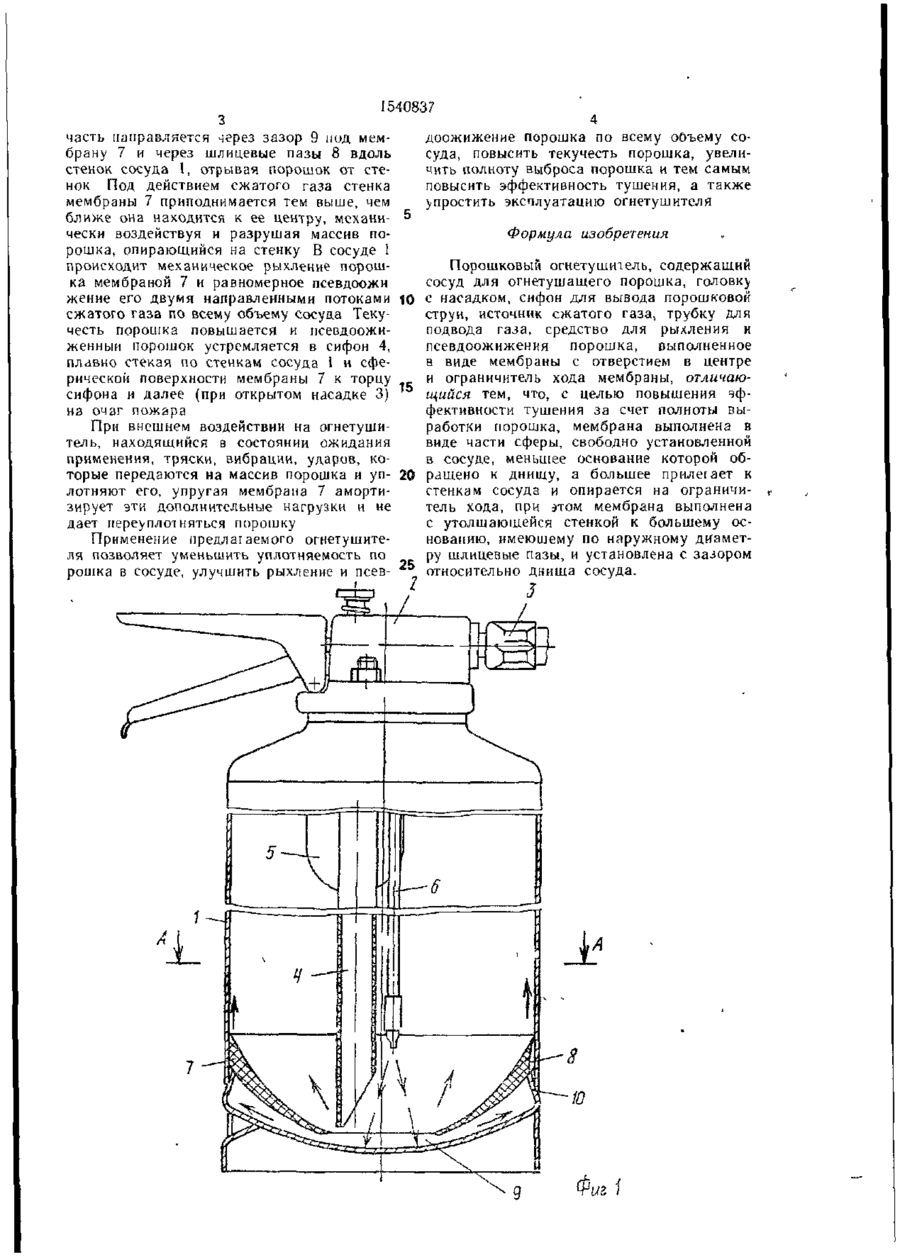

Изобретение позволяет повысить эффективность тушения за счет полноты выработки порошка. Полнота выработки достигается благодаря выполнению мембраны в виде части сферы с утолщающейся стенкой от меньшего основания к большему По наружному диаметру большего основа Изобретение относится к пожарной технике, в частности к порошковым огнетушителям, и может быть использовано в различных отраслях народного хозяйства при тушении пожаров Целью изобретения является повышение зффекіивности тушения за счет полноты выработки порошка На фиг і изображен предлагаемый усилитель, на фиг „2 — сечение А-А на фиг. 1. Порошковый огнетушитель имеет со суд 1 для огнетушащего порошка, головку 2 с насадком 3, сифон 4 для вывода порошковой струи, источник 5 сжатого газа трубку 6 для подвода газа, мембрану 7, выполненную в виде части сферы с утолщающейся стенкой от меньшего основания к большему, которая имеет по наружному диаметру большего основания шлицевые Ч -"" ния мембрана имеет шлицевые пазы При этом мембрана обращена меньшим основанием к днищу сосуда и образует с ним зазор, а шлицевая часть свободно прилегает к стенкам сосуда и опирается на ограничитель хода От источника сжатого газа последний поступает в полость мембраны, где газовый поток раздваивается: часть газа, отразившись от днища сосуда, устремляется внутрь массы порошка, а другая часть направляется через зазор под мембран> и через шлицевые пазы вдоль стенок сосуда, отрывая порошок от стенок. Благодаря этому происходит механическое рыхление порошка мембраной и равномерное псевдоожижение его двумя направленными потоками сжатого газа по всему объему сосуда Текучесть порошка повышается и он устремляется в сифон и далее через насадок подается в очаг пожара. 2 ил пазы 8. Мембрана 7 обращена меньшим основанием к днищу сосуда 1 и образует с ним зазор 9, а шлицевой частью свободно прилегает к стенкам сосуда 1 и опирается на ограничитель 10 хода При сборке огнетушителя мембрана 7 сминается и пропускается через горловину сосуда 1. Внутри сосуда мембрана распрямляется и занимает рабочее положение, прижимаясь шлицевой частью к стенкам сосуда и ограничителю 10 хода, который предотвращает дальнейшее ее опускание Огнетушитель работает следующим образом. Сжатый газ от источника 5 через трубку 6 подается в полость мембраны 7, іде газовый поток раздваивается' часть газа, отразившись от днища сосуда I, устрем ляется внутрь массива порошка, другая ел 00 00 1540837 часть направляется через зазор 9 под мембрану 7 и через шлицевые пазы 8 вдоль стенок сосуда 1, отрывая порошок от стенок Под действием сжатого газа стенка мембраны 7 приподнимается тем выше, чем ближе она находится к ее центру, механически воздействуя и разрушая массив порошка, опирающийся на стенку В сосуде І происходит механическое рыхление порошка мембраной 7 и равномерное псевдоожи жение его двумя направленными потоками сжатого газа по всему объему сосуда Текучесть порошка повышается и псевдоожиженныи порошок устремляется в сифон 4, плавно стекая по стенкам сосуда 1 и сферической поверхности мембраны 7 к торцу сифона и далее (при открытом насадке 3) на очаг пожара При внешнем воздействии на огнетушитель, находящийся в состоянии ожидания применения, тряски, вибрации, ударов, которые передаются на массив порошка и уплотняют его, упругая мембрана 7 амортизирует эти дополнительные нагрузки и не дает переуплотняться порошку Применение предлаї аемого огнетушителя позволяет уменьшить уплотняемость по рошка в сосуде, улучшить рыхление и псев- 25 доожижение порошка по всему оОъему сосуда, повысить текучесть порошка, увеличить полноту выброса порошка и тем самым повысить эффективность тушения, а также упростить эксплуатацию огнетушителя Формула изобретения Порошковый огнетушитель, содержащий сосуд для огнетушащего порошка, головку с насадком, сифон для вывода порошковой струи, источник сжатого газа, трубку для подвода газа, средство для рыхления и псевдоожижения порошка, выполненное в виде мембраны с отверстием в центре и ограничитель хода мембраны, отличающийся тем, что, с целью повышения эффективности тушения за счет полноты выработки порошка, мембрана выполнена в виде части сферы, свободно установленной в сосуде, меньшее основание которой обращено к днищу, а большее прилегает к стенкам сосуда и опирается на ограничитель хода, при этом мембрана выполнена с утолщающейся стенкой к большему основанию, имеющему по наружному диаметру шлицевые пазы, и установлена с зазором относительно днища сосуда. 3 1540837 фиг. Z Составитель В Комиссаров РедакторН Бобкова Техред И Верес Корректоре Черни Заказ 243 Тираж 375 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР IJ 3035 Москва Ж—35 Раушская наб д 4/5
