Вибійне теплове джерело

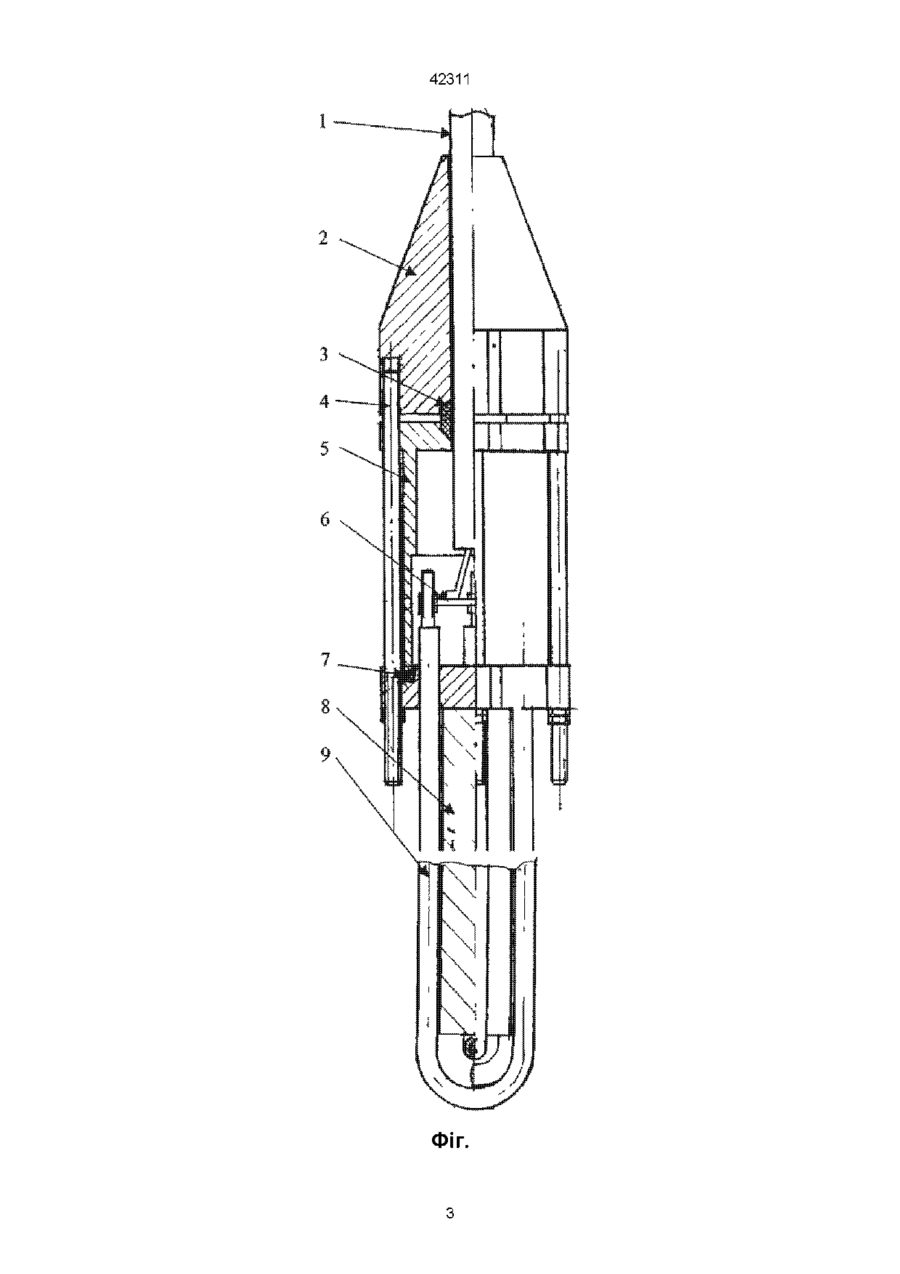

Вибійне теплове джерело, до складу якого входять робочий орган, герметизуючий вузол, яке відрізняється тим, що має розміщений у центральній частині робочого органа тепловий екран, виконаний у вигляді замкнутої порожнини з матеріалу з нижчим коефіцієнтом теплопровідності та температуропровідності ніж у середовища Винахід відноситься до гірничої промисловості і призначено для тампонування бурових свердловин в зонах поглинання промивної рідини термопластичними сумішами ВІДОМІ пристрої для тампонування зон поглинання промивної рідини і водопритоків у свердловину, які містять в собі буровий снаряд, робочий орган, шток, джерело пружних коливань (а с СРСР № 1332000, А Н Давиденко та ін ) Недоліком пристрою є низька якість проведення тампонажних робіт, пов'язаних лише з частковим заповненням тампонажною сумішшю пор і каналів Найбільш близьким до передбачуваного винаходу є снаряд для доставки швидко-твердіючих сумішей, який містить герметизатор, контейнер, що спускається в свердловину з термопластичною сумішшю, та робочий орган - заряд вибухових речовин (И И Рафиенко Эффективные методы ликвидации поглощений промывочной жидкости при бурении - М Недра 1967) Недоліком пристрою є підвищені вимоги до техніки безпеки та пожежної безпеки, що пов'язано з застосуванням вибухових речовин, з розігріванням в котлах термопластичної суміші і заповненням нею контейнерів безпосередньо на буровій установці, а також не виключена можливість спрацьовування снаряду у непередбаченому інтервалі, низька якість виконуваних робіт, що пов'язана з незначним проникненням тампонажної суміші у канали поглинання промивної рідини В основу винаходу поставлено задачу удосконалення тампонажного снаряду, в якому принципово інше конструктивне виконання робочого органу і нових елементів забезпечує підвищення і більш рівномірний розподіл теплової енергії в зоні поглинання промивної рідини, що витрачається для плавлення термопластичного матеріалу, а та кож потрібну глибину та рівномірне проникнення розплаву в канали поглинання промивної рідини, забезпечує можливість управління технологічним процесом і за рахунок цього створюється більш надійна водоізоляційна завіса, оптимізація процесу буріння, покращення умов праці робітників і техніки безпеки Поставлена задача вирішується тим, що в тампонажному снаряді, який має робочий орган, герметизуючий вузол, та розміщений у центральній частині робочого органу тепловий екран, виконаний у вигляді замкненої порожнини з матеріалу з нижчим коефіцієнтом теплопровідності та температуропровідності ніж у середовища На фіг зображено 1 - кабель, 2 - конус, 3 ущільнювальне кільце, 4 - шпилька, 5 - корпус герметизуючої камери, 6 - контактний пристрій, 7 ущільнювальне кільце, 8 - тепловий екран, 9 - робочий орган Тампонажний снаряд має тепловий екран 8, що розміщується у внутрішній порожнині робочого органу 9, у верхній частині обмежений корпусом герметизуючої камери 5, у якій за допомогою контактного пристрою 6 робочий орган 9 з'єднано з кабелем 1 Герметичність камери 5 досягається за допомогою ущільнювальних кілець 3, 7 і шпильок 4, що з'єднують корпуси герметизуючої камери 5 і робочого органу 9 При тампонуванні, в свердловині до поглинаючого горизонту по стовбуру або колоні бурильних труб доставляється гранульований тампонажний термопластичний матеріал Після завершення цієї операції в зону поглинання на кабелі транспортується вибійне теплове джерело, яке нагріває пульпу, що складається з термопластичного матеріалу та свердловинної рідини, до температури її перегріву (150 160°С) Для рівномірного і направленого розподілу теплової енергії, при нагріванні СО 42311 пульпи, забійне теплове джерело має тепловий екран 8, розташований у внутрішній порожнині робочого органу, виконаний у вигляді замкнутого контуру з матеріалу з коефіцієнтом теплопровідності в 1,5 10 разів нижче теплопровідності навколишнього середовища і в 1,5 5 разів температуропровідності У разі перевищення пластового тиску над свердловинним доцільно використовувати продавочну рідину По мірі пересування розплаву термопластичної суміші по тріщинах відбувається його охолодження, що призводить до збільшення в'язкості З подальшою кристалізацією Після процесу плавлення термопластичного матеріалу та його задавлення в поглинаючий горизонт, вибійне теплове джерело витягають з свердловини Застосування передбачуваного пристрою забезпечить можливість виключення повторних операцій, контролювати технологічний процес в будьяких умовах тампонування поглинаючого горизонту та за рахунок нових елементів забезпечує підвищення і рівномірний розподіл теплової енергії в зоні поглинання промивної рідини, яка витрачається для плавлення термопластичного матеріалу Це дає можливість значно знизити час його плавлення Збільшується глибина проникнення термопластичного матеріалу в канали поглинання промивної рідини, а значить збільшується надійність проведення тампонажних робіт 42311 ФІГ. 42311 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
