Установка для взаємодії компонентів, що не змішуються

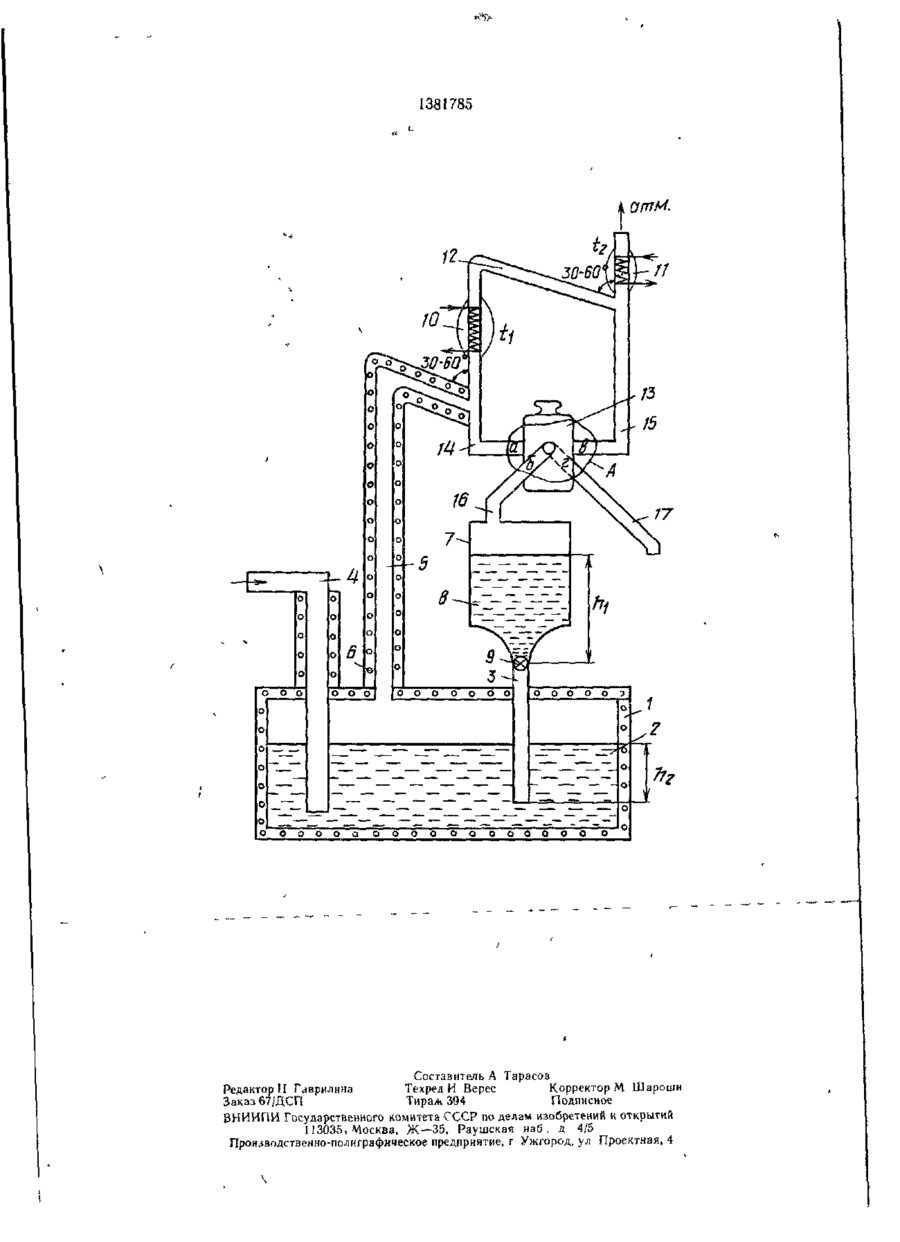

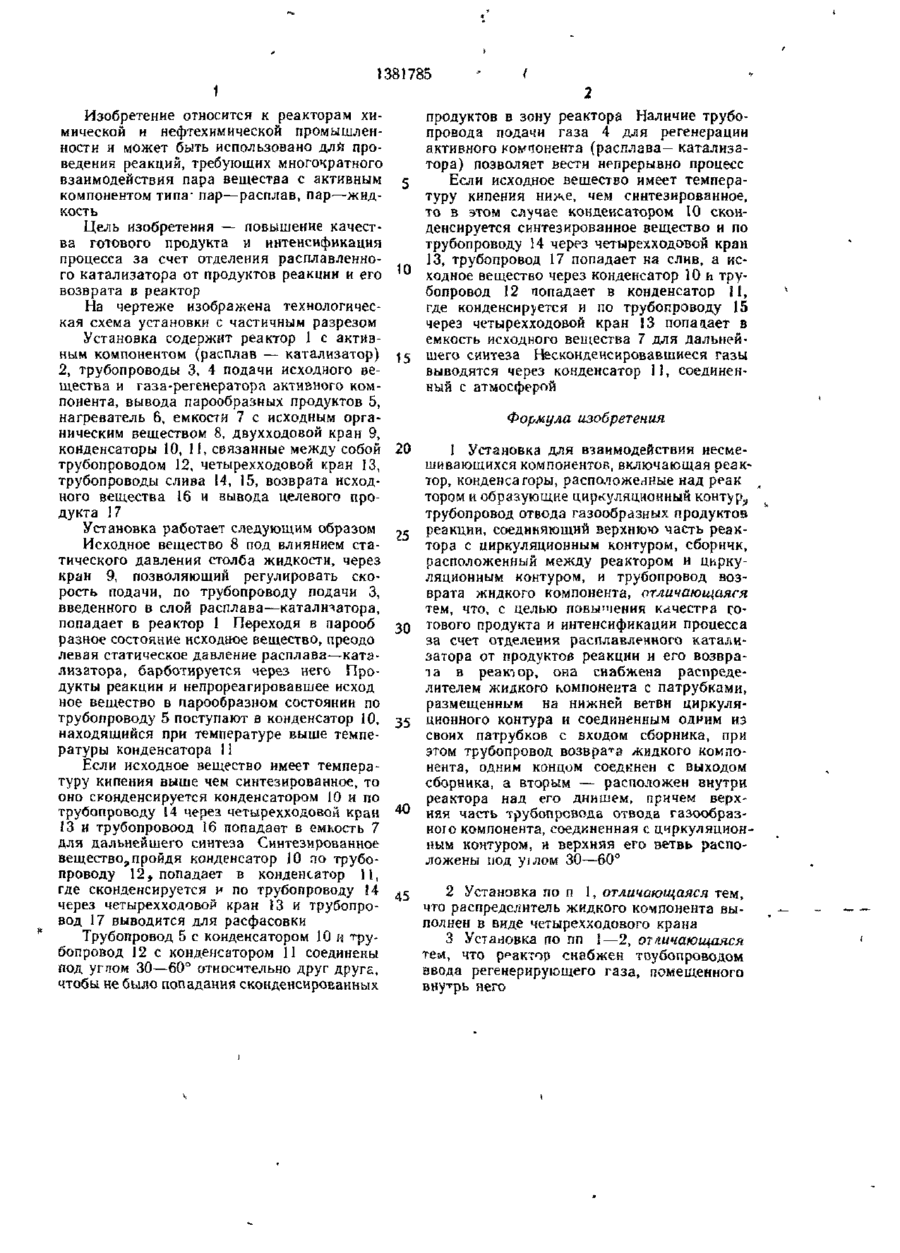

Изобретение относится к установке для взаимодействия несмешивающихся компонентов и позволяет повысить качество готового продукта и интенсифицировать процесс. Установка состоит из реактора с трубопроводами ввода инертного газа и возврата жидкого компонента, соответственно, циркуляционного контура с конденсаторами, соединенного трубопроводом с реактором, распределителя, установленного на контуре и сборнике, соединяющего распределитель с трубопроводом. 2 з.п ф-лы, 1 ил. і СО 00 00 СЛ 10-88 1 1381785 Изобретение относится к реакторам химической и нефтехимической промышленности и может быть использовано дли проведения реакций, требующих многократного взаимодействия пара вещества с активным компонентом типа" пар—расплав, пар—жидкость Цель изобретения — повышение качества готового продукта и интенсификация процесса за счет отделения расплавленного катализатора от продуктов реакции и его возврата в реактор На чертеже изображена технологическая схема установки с частичным разрезом Установка содержит реактор 1 с активным компонентом (расплав — катализатор) 2, трубопроводы 3, 4 подачи исходного вещества и газа-регенератора активного компонента, вывода парообразных продуктов 5, нагреватель 6, емкости 7 с исходным органическим веществом 8, двухходовой кран 9, конденсаторы 10, II, связанные между собой трубопроводом 12, четырехходовой кран 13, трубопроводы слива 14, 15, возврата исходного вещества 16 и вывода целевого продукта 17 Установка работает следующим образом Исходное вещество 8 под влиянием статического давления столба жидкости, через кран 9, позволяющий регулировать скорость подачи, по трубопроводу подачи 3, введенного в слой расплава—катализатора, попадает в реактор 1 Переходя в парооб разное состояние исходное вещество, преодо левая статическое давление расплава—катализатора, барботируется через него Продукты реакции и непрореагировавшее исход ное вещество в парообразном состоянии по трубопроводу 5 поступают в конденсатор 10, находящийся при температуре выше температуры конденсатора 11 Если исходное вещество имеет температуру кипения выше чем синтезированное, то оно сконденсируется конденсатором 10 и по трубопроводу 14 через четырехходовой кран 13 и трубопровоод 16 попадает в емьость 7 для дальнейшего синтеза Синтезированное вещество,, пройдя конденсатор 10 по трубопроводу 12» попадает в конденсатор 11, где сконденсируется и по трубопроводу 14 через четырехходовой кран 13 и трубопровод 17 выводится для расфасовки Трубопровод 5 с конденсатором 10 и трубопровод 12 с конденсатором 11 соединены под углом 30—60° относительно друг другЕ, чтобы не было попадання сконденсированных продуктов в зону реактора Наличие трубопровода подачи газа 4 для регенерации активного компонента (расплава— катализатора) позволяет вести непрерывно процесс Если исходное вещество имеет температуру кипения ниже, чем синтезированное, то в этом случае конденсатором 10 сконденсируется синтезированное вещество и по трубопроводу 14 через четырехходовой кран 13, трубопровод 17 попадает ка слив, а ис10 ходное вещество через конденсатор 10 ь трубопровод 12 попадает в конденсатор і І, где конденсируется и по трубопроводу 15 через четырехходовой кран 13 попадает в емкость исходного вещества 7 для дальней15 шего синтеза Несконденсировавшиеся газы выводятся через конденсатор II, соединенный с атмосферой Формула изобретения 20 1 Установка для взаимодействия несмешивающихся компонентов, включающая реак~ тор, конденсаторы, расположенные над реак тором и образующие циркуляционный контуру трубопровод отвода газообразных продуктов реакции, соединяющий верхнюю часть реактора с циркуляционным контуром, сборник, расположенный между реактором и циркуляционным контуром, и трубопровод возврата жидкого компонента, отличающаяся тем, что, с целью повышения качестра готового продукта и интенсификации процесса 30 за счет отделения расплавленного катализатора от продуктов реакции и его возврата в реактор, она снабжена распределителем жидкого компонента с патрубками, размещенным на нижней ветви циркуляционного контура и соединенным одним из 35 своих патрубков с входом сборника, при этом трубопровод возврата жидкого компонента, одним концом соединен с выходом сборника, а вторым — расположен внутри реактора над его днишем, причем верхняя часть трубопровода отвода газообразного компонента, соединенная с циркуляционным контуром, и верхняя его ветвь расположены под уїлом ЗО—60° 2 Установка по п 1, отличающаяся тем, что распределитель жидкого компонента выполнен в виде четырехходового крана 3 Установка по пп 1—2, отличающаяся теол, что реактор снабжен трубопроводом ввода регенерирующего газа, помещенного внутрь него 1381785 Составитель А Тарасов Техред И Верес Корректор М Шароши Редакторі! Гаврилина Тира* 594 Подписное Заказ 67/ДСП ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.—35, Раушская наб , д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
