Установка для нанесення опоряджувальних та інших сумішей

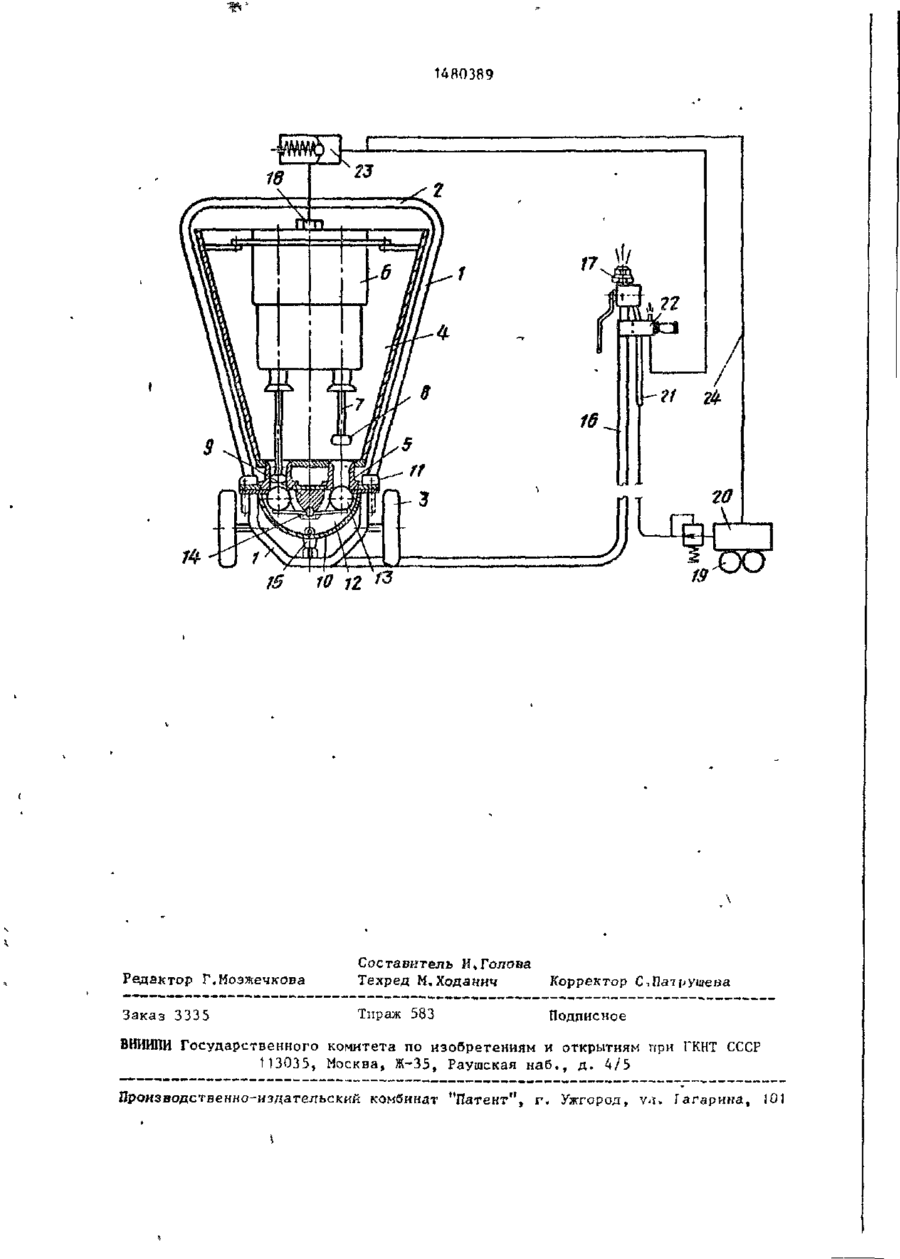

Изобретение относится к строительству.. Цель изобретения - увеличение радиуса действия. Установка содержит раму 1, к раме прикреплен бункер 4, а к нему блок грасходный цилиндрических патрубков 5 и пневмо-* блок 6 с штоками 7 рабочих поршней 8. Воздух от ресивера 19 компрессора 20 по трубопроводу 24 через дополнительный запорный клапан 23, прео- ' долевая усилия его пружины, поступает в лневмоблох 6 и приводит в движение штоки 7 рабочих поршней 8. Материал из бункера 4 по трубопроводу 16 подается к форсунке 17, одновременно поступает и сжатый воздух. Для прекращения подачи материала на распыление открвают кран 22 дистанционного управления. Вследствие уменьшения проходного сечения возрастает сопоставление дополнительного запорного клапана 23. При этом суммарное сопротивление системы пневмоблока б становится больше сопротивления трубопровода 24 и крана 22 днсташшониого управления» Воздух от ресивера 19 компрессора 20 направляется не в пневмоблок, а в трубопровод 24 и стравливается в атмосферу через открытый кран 22. 1 нл. 1 Изобретение относится к строитель1 ству, в частности к механизации отделочных работ, а именно к установкам для подачи и нанесения на поверх-' ность окрасочных, изоляционных и д р у гих составов различной подвижности, может быть использовано также в других отраслях народного хозяйства н является усовершенствованием авт. св. » 1303684. Цель изобретения - увеличение радиуса действия. На чертеже показана схема предлагаемой установки. Установка содержит раму 1 с рукоятью 2 и колесами 3. К раме прикреплен расходный бункер 4, к которому прикреплены блок цилиндрических патрубков 5 и пневмоблок 6 со штоком 7 , рабочих поршней 8» К цилиндрическим патрубкам 5 жестко прикреплен сердечник 9 и быстросъемная крышка 10 г. помощью болтового соединения 11. Указанные сердечник 9 и крышка 10 образуют напорную камеру 12, на входе в которую размещены подпружиненные снизу к цилиндрическим патрубкам 5 запорные шароные клапаны 13 при помощи коромысла 14. Коромысло 14 в свою © 00 1480389 очередь смонтировано в основании серводит в возвратно-поступательное * дечника 9. движение штоки 7 рабочих поршней 8, Съемная крышка 10 выполнена со Материал из бункера 4 по трубопроштуцером 15, а сердечник 9 имеет форводу 16 подается к форсунке 17, куму торового сегмента. ,да одновременно поступает сжатый возК штуцеру 15 присоединены материдух по трубопроводу 24. альный трубопровод 16, соединенный Для прекращения подачи материала с форсункой 17. Пневмоблок6 соединен на распыление открывают кран 22 дне** через регулятор 18 давления воздухотанционного управления. проводом (не показан) с ресивером 19 Вследствие уменьшения проходного компрессора 20, который воздуховодом сечения возрастает сопротивление до21 соединен с форсункой 17. Кроме полнительного запорного клапана 23„ При этом суммарное сопротивление систого, установка снабжена устройством темы пневмоблока 6, включающее, в дистанционного управления, состоящим частности, сопротивление рабочих-пориз крана 22 дистанционного управлешней 8 со стороны перекачиваемого ния, смонтированного непосредственно материала и сопротивление дополниу форсунки 17 и соединенного с вхотельного запорного клапана 23 - две дом регулируемого дополнительного запеременные величины - станет больше порного клапана 23, и ресивером 19 20 сопротивления трубопровода 24 и кракомпрессора 20 посредством воздушнона 22 дистаыцчонного управления, пого трубопровода. Выход дополнительноэтому воздух от ресивера 19 компресго запорного клапана 23 через регулясора 20 будет направляться не в пневтор 18 соединен с пневмоблоком 6. , Изменяя величину упругой деформа- 25 моблок, а в трубопровод 24 и стравливаться в атмосферу через открытый 'ции пружины дополнительного запорнокран 22. го клапана 23, изменяют проходное сечение и, соответственно, сопротивлеДля повторного пуска установки ние этого кдапана. закрывают кран 22 дистанционного управления. Давление в трубопроводе 24 Так, при работе на шпаклевке и перед дополнительным запорным клападругих малоподвижных; составах - минином 23 увеличивается, клапан 23 отмальное сопротивление и максимальное крывается,' и сжатый воздух подается проходное сечение. При работе на в пневмоблок 6, водных и подобных составах увеличивает сопротивление и минимизируют Производительность установки в проходное сечение запорного клапана процессе работы может регулироваться так, чтобы суммарное сопротивление путем неполного открытия крана 22 рабочих поршней 8 со стороны перекадистанционного управления. чиваемого материала и дополнительного запорного клапана 23, с одной стои з о б р е т е н и я роны, было больше, чем сопротивление 40 Ф о р м у л а трубопровода 24 и открытого крана 22, Установка для нанесения отделочс другой стороны. ных и других составов по авт. св. Устройство дистанционного управС 1303684, о т л и ч а ю щ а я с я ления работет следующим образом. тем, что, с целью увеличения радиуса Дистанционный пуск установки осудействия, она снабжена краном дистанществляют путем полного закрытия ционного управления, подсоединенным крана 22 дистанционного управления. трубопроводом к компрессору, и доПри этом воздух от ресивера 19 комполнительным запорным клапаном, выпрессора 20 по трубопроводу 24 через 50 ход которого соединен с пневмоблодополнительный запорный клапан 23, ком, а вход - с краном дистанционнопреодолевая усилия его пружины, пого управления. .ступает в пневмоблок 6, который при 14ЯО389 15 m Ю 12 Редактор Г.Мозжечкова Составитель И^Голова Техред М.Ходанич Корректор С,Патрушева Заказ 3335 Тираж 583 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР t13035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, УЛ. Гагарина, 101
