Керамічний припій для паяння кераміки з керамікою

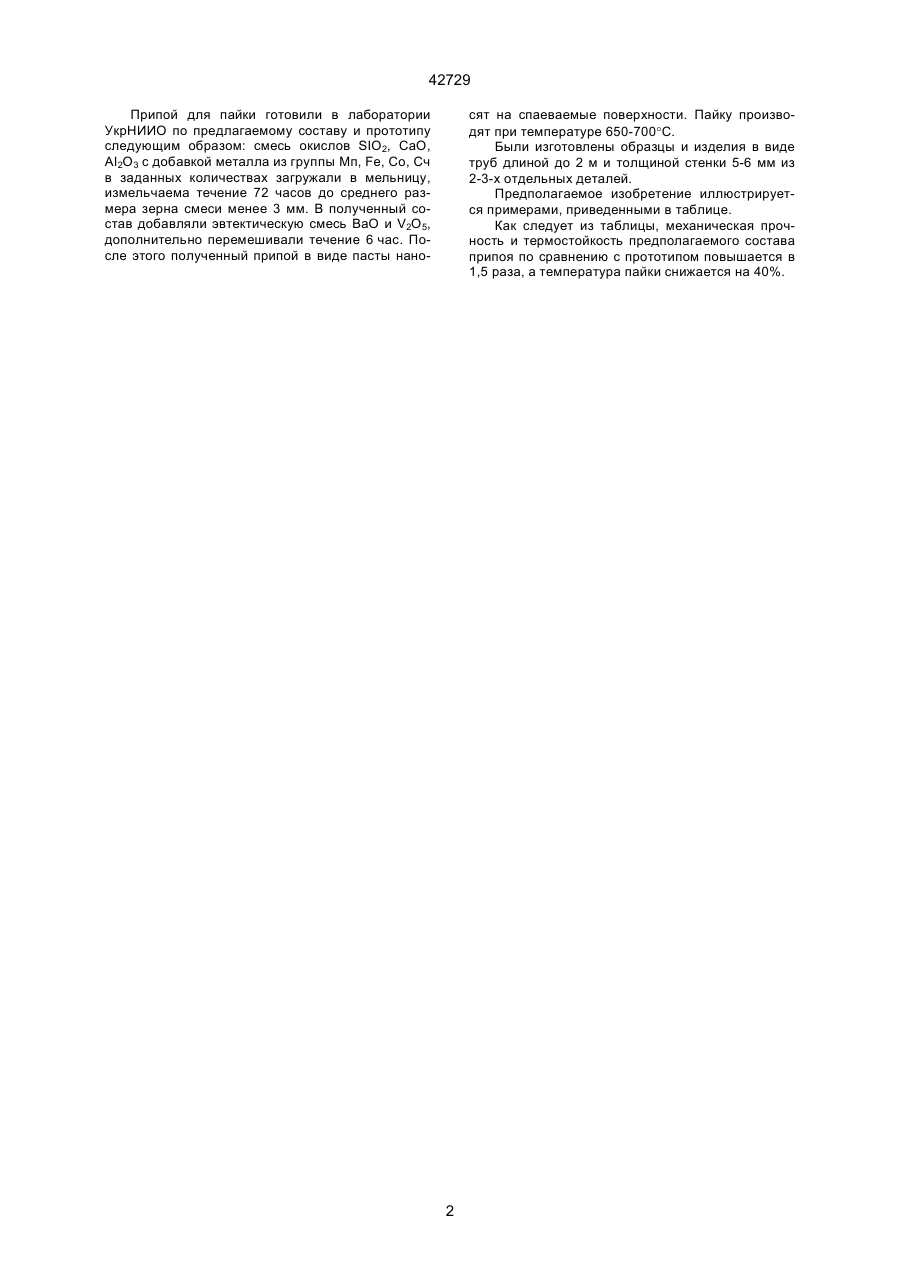

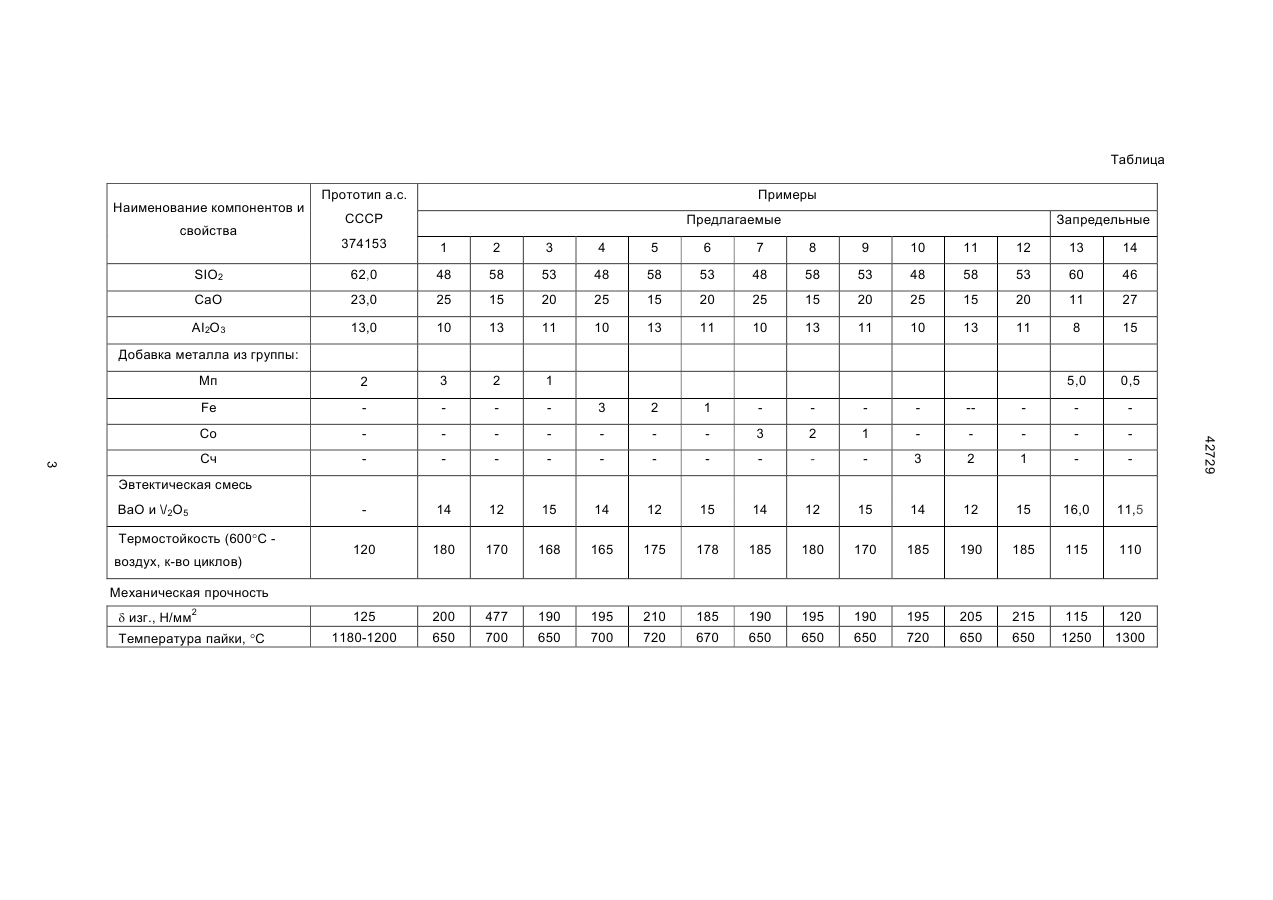

Керамический припой для пайки керамики с керамикой, включающий SiO2, СаО, Аl2О3, добавку металла из группы Mn, Fe, Со, Сr, отличающийся тем, что он дополнительно содержит эвтектическую смесь ВаО и V2O5 при следующем соотношении компонентов, мас. %: SiO2 48-58 CaO 15-25 Al2O3 10-13 добавка металла из группы Mn, Fe, Со, Сr 1-3 эвтектическая смесь ВаО и V2О5 12-15. (19) (21) 96010178 (22) 16.01.1996 (24) 15.11.2001 (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Рабінков Леонід Генадійович, Криворучко Павло Петрович, Мартиненко Валерій Владленович, Шакшуєва Інна Сергіївна (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ (УКРНДІВ), UA (56) 1. Преснов В.А., Любимов М.В. Керамика и ее спаи с металлом в технике. – М.:, Атомиздат 1969. - С. 128. 2. А.с. СССР № 374133, МПК 1 В23К35/00, оп. 20.03.1973 (прототип) 42729 Припой для пайки готовили в лаборатории УкрНИИО по предлагаемому составу и прототипу следующим образом: смесь окислов SІО2, CaO, AI2O3 с добавкой металла из группы Mп, Fe, Со, Сч в заданных количествах загружали в мельницу, измельчаема течение 72 часов до среднего размера зерна смеси менее 3 мм. В полученный состав добавляли эвтектическую смесь ВаО и V2О5, дополнительно перемешивали течение 6 час. После этого полученный припой в виде пасты нано сят на спаеваемые поверхности. Пайку производят при температуре 650-700°С. Были изготовлены образцы и изделия в виде труб длиной до 2 м и толщиной стенки 5-6 мм из 2-3-х отдельных деталей. Предполагаемое изобретение иллюстрируется примерами, приведенными в таблице. Как следует из таблицы, механическая прочность и термостойкость предполагаемого состава припоя по сравнению с прототипом повышается в 1,5 раза, а температура пайки снижается на 40%. 2 Таблица Наименование компонентов и свойства Примеры Прототип а.с. СССР Предлагаемые Запредельные 374153 1 2 3 4 5 6 7 8 9 10 11 12 13 14 SIO2 62,0 48 58 53 48 58 53 48 58 53 48 58 53 60 46 СаО 23,0 25 15 20 25 15 20 25 15 20 25 15 20 11 27 AI2O3 13,0 10 13 11 10 13 11 10 13 11 10 13 11 8 15 Мп 2 3 2 1 5,0 0,5 Fe 3 2 1 - Со 3 2 1 Сч 3 2 1 14 12 15 14 12 15 14 12 15 14 12 15 16,0 11,5 120 180 170 168 165 175 178 185 180 170 185 190 185 115 110 125 1180-1200 200 650 477 700 190 650 195 700 210 720 185 670 190 650 195 650 190 650 195 720 205 650 215 650 115 1250 120 1300 Добавка металла из группы: ВаО и \/2O5 Термостойкость (600°С воздух, к-во циклов) Механическая прочность d изг., Н/мм2 Температура пайки, °С 42729 3 Эвтектическая смесь 42729 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
